Запись программы 3
3-97
10. Инструмент с вакуумным удалением стружки (Постовляется по специальному заказу)
Перемещение 1 Перемещение 2
[1] Движение к начальной точке
над центром обрабатываемого
отверстия
Pi
R
Pz
[3] Остановка
[2] Движение к опорной
точке
Зазор
Возврат в начальную точку
Движение к
начальной точке
Pi
R
Pz
Быстрая
подача
[4]
Pi: Начальная точка
Pz: Координата Z обрабатываемой поверхности, устанавливаемая в
последовательности контура обработки
R: Безопасное расстояние над точкой Pz
Примечание. Остановка с задержкой на оси Z устанавливается параметром
D29.
3 Запись программы
3-98
3-5-8 Последовательность контура в блоке обработки отверстия
Блок обработки и данные последовательности инструмента установлены сверху. Далее
устанавливаются данные последовательности контура для точечной обработки.
1. Типы контура обработки отверстия
Предусмотрено пять типов контура обработки отверстия, и его вид варьируется в
зависимости от установленного режима работы блока(MODE).
{： Выбор возможен, ×： Выбор невозможен
Режим
Контур
ZC XC
XC
/C
/ C
ZY XY
XY
/Y
/ Y
PT
{ { { { { { { { { {
ARC
{ { { { { { { { { {
LIN × × × × ×
{ { { { {
SQR × × × × ×
{ { { { {
GRD × × × × ×
{ { { { {
Более подробное описание режимов см. в разделе 3-4-1 «Плоскости и методы
обработки».
Запись программы 3
3-99
2. Ввод данных последовательности контура
A. В блоке установлен режим ZC
1. Обработка отверстия (PT)
D734P0014
FIG PTN SPT-R/x SPT-C/y SPT-Z SPT-Y NUM. ANG Q R
1 PT
[1] [2] [3] [4]
[5]
Курсор Описание
[1] SPT-R/x
[2] SPT-C/y
[3] SPT-Z
[4] SPT-Y
Установка начальной точки обрабатываемого отверстия.
- Для установки начальной точки в системе координат R-C вводятся фактический радиус и
угол.
- Для установки начальной точки в системе координат x-y перед вводом данных изменяют
пункт меню x-y INPUT на обратный режим дисплея.
пункт меню
x-y INPUT на обратный режим дисплея.
–Z
+Z
Z = 0
Z
Начальная точка
Нача
льная
точка
–Y
+Y
+C
–C
Y
C = 0
?
?
C
R
[5] R
Установка точки возврата инструмента после обработки.
0: Начальная точка
1: Опорная точка
3 Запись программы
3-100
2. Обработка отверстий по дуге (ARC)
D734P0015
FIG PTN SPT-R/x SPT-C/y SPT-Z SPT-Y NUM. ANG Q R
1 ARC
[1] [2] [3] [4] [5] [6] [7] [8]
Курсор Описание
[1] SPT-R/x
[2] SPT-C/y
[3] SPT-Z
[4] SPT-Y
Установка начальной точки обрабатываемого отверстия..
- -Для установки начальной точки в системе координат R-C вводятся фактический радиус.
- Для установки начальной точки в системе координат x-y перед вводом данных изменяют
пункт меню x-y INPUT на обратный режим дисплея.
(Более подробное описание см. в разделе 1 «Обработка отверстия (PT)»)
[5] NUM. Установка количества обрабатываемых отверстий.
[6] ANG Установка угла между двумя смежными
отверстиями..
ANG
[7] Q Установка выполнения или невыполнения обработки в начальной точке.
0: Фактическая обработка
1: Только позиционирование без обработки
[8] R Установка точки возврата инструмента после обработки..
0: Начальная точка
1: Опорная точка
Запись программы 3
3-101

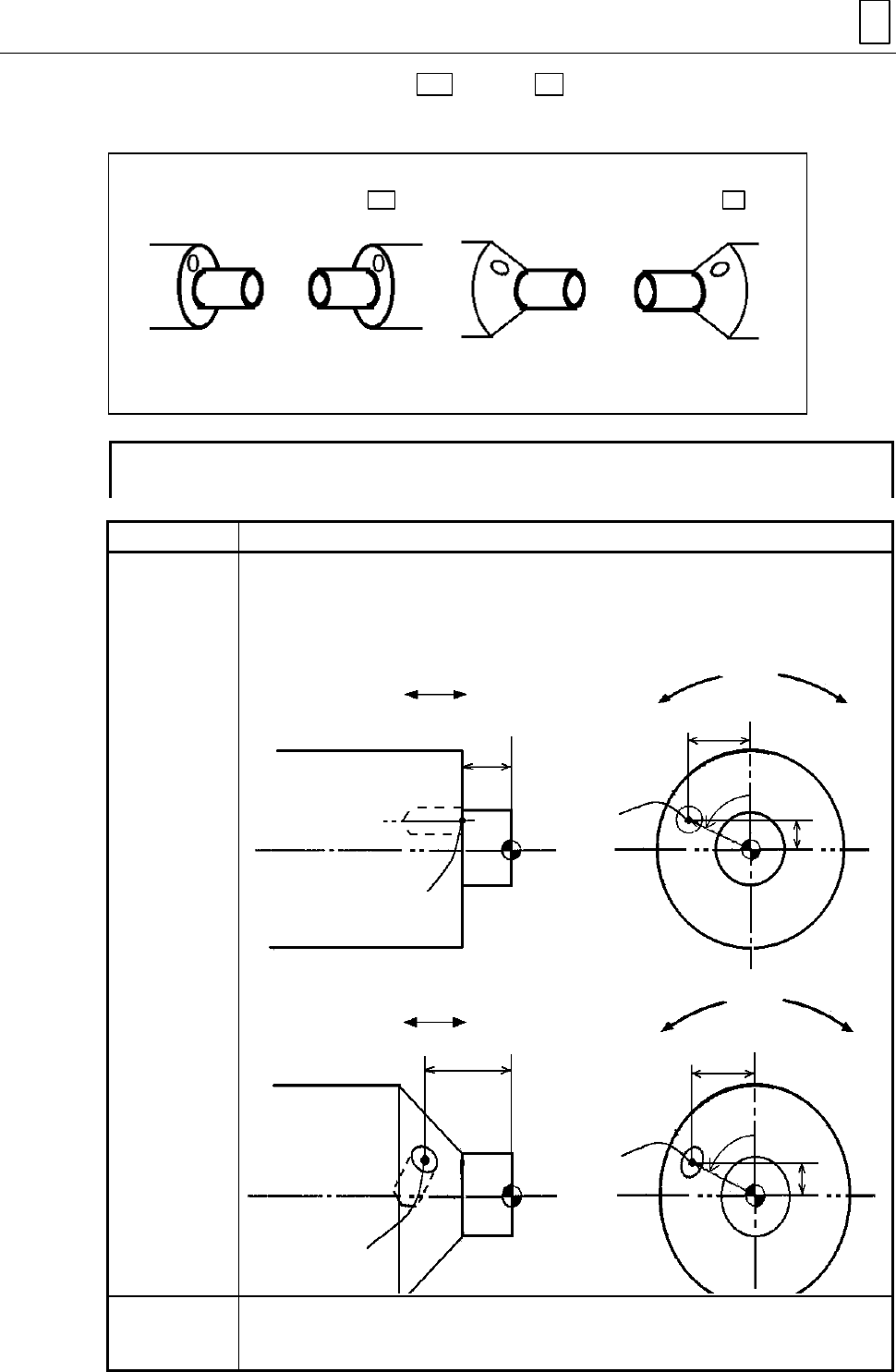

B. В блоке установлен режим XC, XC
, /C или /C
1. Обработка отверстий (PT)
D734P0016
[ /C ]
[ /C ]
[ XC ]
[ XC ]
FIG PTN SPT-R/x SPT-C/y SPT-Z NUM. ANG Q R
1 PT
[1] [2] [3]
[4]
Курсор Описание
[1] SPT-R/x
[2] SPT-C/y
[3] SPT-Z
Установка начальной точки обрабатываемого отверстия..
- -Для установки начальной точки в системе координат R-C вводятся фактический радиус.
- Для установки начальной точки в системе координат x-y перед вводом данных изменяют
пункт меню x-y INPUT на обратный режим дисплея.
+Z
–Z
[ XC ]
Z = 0
C
Z
Начальная точка
y
x
+C
–C
C = 0
ｰ
R
Начальная
точка
+Z
–Z
Z = 0
C
Z
Начальная
точка
y
x
+C
–C
C = 0ｰ
R
Начальная
точка
[ /C ]
[4] R Установка точки возврата инструмента после обработки..
0: Начальная точка
1: Опорная точка
3 Запись программы
3-102
2. Обработка отверстий по дуге (ARC)
D734P0017
[ /C
]
[ /C ]
[ XC ]
[ XC ]
FIG PTN SPT-R/x SPT-C/y SPT-Z NUM. ANG Q R
1 ARC
[1] [2] [3] [4] [5] [6] [7]
Курсор Описание
[1] SPT-R/x
[2] SPT-C/y
[3] SPT-Z
Установка начальной точки обрабатываемого отверстия..
- -Для установки начальной точки в системе координат R-C вводятся фактический радиус.
- Для установки начальной точки в системе координат x-y перед вводом данных изменяют
пункт меню x-y INPUT на обратный режим дисплея.
(Более подробное описание см. в разделе 1 «Обработка отверстия (PT)»)
[4] NUM. Установка количества обрабатываемых отверстий.
[5] ANG Установка угла между двумя смежными отверстиями..
A
NG
[6] Q Установка выполнения или невыполнения обработки в начальной точке.
0: Фактическая обработка
1: Только позиционирование без обработки
[7] R Установка точки возврата инструмента после обработки..
0: Начальная точка
1: Опорная точка
Запись программы 3
3-103
C. В блоке установлен режим ZY
1. Обработка отверстий (PT)
D734P0014
FIG PTN SPT-Z SPT-Y SPT-R CZ/PZ CY/PY F M N ANG P Q R
1 PT
[1] [2] [3]
[4]
[5]
Курсор Описание
[1] SPT-Z
[2] SPT-Y
[3] SPT-R
Назначение начальной точки обрабатываемого отверстия.
+Z
–Z
Z
Y
–Y
+Y
R
Начальная
точка
[4] P Установка траектории инструмента.
P = 2 P = 2 P = 2
P = 0 P = 0
P = 1 P = 1
Y
?
Предварительная обработка или текущее положение
Обрабаты
ваемое
отверстие
[5] R Установка точки возврата инструмента после обработки..
0: Начальная точка
1: Опорная точка
3 Запись программы
3-104
2. Обработка отверстий по дуге (ARC)
D734P0018
FIG PTN SPT-Z SPT-Y SPT-R CZ/PZ CY/PY F M N ANG P Q R
1 ARC
[1] [2] [3] [4] [5]
[6]
[7]
[8] [9]
Курсор Описание
[1] SPT-Z
[2] SPT-Y
[3] SPT-R
Установка начальной точки обрабатываемого отверстия..
(Более подробное описание см. в разделе 1 «Обработка отверстия (PT)»)
[4] CZ/PZ
[5] CY/PY
Установка координат центра дуги.
Начальная точка
+Z
–
Z
Z =
CZ/PZ
CY/P
+Y
–
Y
ANG
ANG
[6] M Установка количества обрабатываемых отверстий.
[7] ANG Установка угла между двумя смежными отверстиями. (См. рис. пункта [4] CZ/ PZ, [5] CY/
PY.)
[8] Q Установка выполнения или невыполнения обработки в начальной точке.
0: Фактическая обработка
1: Только позиционирование без обработки
[9] R Установка точки возврата инструмента после обработки..
0: Начальная точка
1: Опорная точка
Запись программы 3
3-105
3. Обработка линейно расположенных отверстий (LIN)
D734P0019
FIG PTN SPT-Z SPT-Y SPT-R CZ/PZ CY/PY F M N ANG P Q R
1 LIN
[1] [2] [3] [4]
[5]
[6]
[7] [8]
Курсор Описание
[1] SPT-Z
[2] SPT-Y
[3] SPT-R
Установка начальной точки обрабатываемого отверстия..
(Более подробное описание см. в разделе 1 «Обработка отверстия (PT)»)
[4] CZ/PZ Установка шага между двумя смежными линейно расположенными отверстиями.
Начальная
точка
+Z
–
?
Z = 0
CZ/PZ
CZ/PZ
+Y
–
?
ANG
[5] M Установка количества обрабатываемых отверстий.
[6] ANG Установка угла, образованного линиями отверстий и осью Z.
(См. рис. для пункта [4] CZ/PZ.)
[7] Q Установка выполнения или невыполнения обработки в начальной точке.
0: Фактическая обработка
1: Только позиционирование без обработки
[8] R Установка точки возврата инструмента после обработки..
0: Начальная точка
1: Опорная точка
3 Запись программы
3-106
4. Обработка отверстий, расположенных по квадрату (SQR)
D734P0020
FIG PTN SPT-Z SPT-Y SPT-R CZ/PZ CY/PY F M N ANG P Q R
1 SQR
[1] [2] [3] [4] [5] [6] [7] [8]
[9] [
10
] [
11
]
Курсор Описание
[1] SPT-Z
[2] SPT-Y
[3] SPT-R
Установка начальной точки обрабатываемого отверстия..
(Более подробное описание см. в разделе 1 «Обработка отверстия (PT)»)
[4] CZ/PZ Установка шага между отверстиями или общей длины оси Z.
Начальная
точка
CY/PY
(Вылет
инструмента)
CY/PY
CY/PY
(Шаг)
+Y
–
?
CZ/PZ
(Шаг)
Z = 0
CZ/PZ (Общая длина)
CZ/PZ
+Z
–
Z
[5] CY/PY Установка шага/питча между двумя смежными линейно расположенными отверстиями или
общей длины по оси Y.
(См. рис. для пункта [4] CZ/ PZ.)
[6] F Установка данных, введенных как шаг CZ/PZ или CY/PY (шаг между отверстиями или
общая длина).
0: Шаг/питч
1: Общая длина
[7] M Установка числа отверстий по оси Z.
[8] N Установка количества линейно расположенных на оси Y отверстий..
[9] P Установка выполнения или невыполнения обработки в четырех углах.
0: Обработка в четырех углах.
1: Нет обработки в четырех углах.
[
10
] Q Установка выполнения или невыполнения обработки в начальной точке.
0: Фактическая обработка
1: Только позиционирование без обработки
