Запись программы 3

3-117

4. Обработка отверстий, расположенных по квадрату (SQR)

[ /Y ]

D734P0030

FIG PTN SHIFT-Z SHIFT-R SPT-X SPT-Y CX/PX CY/PY F M N ANG P Q R

1 SQR

[1] [2] [3] [4] [5] [6] [7] [8] [9]



[

] [

][

]

Курсор Описание

[1] SHIFT-Z

[2] SHIFT-R

Установка смещения от нуля заготовки в наклонную плоскость (расстояние до

программного нуля наклонной плоскости).

(Более подробное описание см. в разделе 1 «Обработка отверстия (PT)»)

[3] SPT-X

[4] SPT-Y

Установка начальной точки обрабатываемого отверстия..

(Более подробное описание см. в разделе 1 «Обработка отверстия (PT)»)

[5] CX/PX Установка шага/питча между двумя смежными линейно расположенными отверстиями или

общей длины по оси X.

[Вид сверху наклонной плоскости]

Началь

ная

точка

Положение C

(

Общая длина

)

CX/PX

(

Шаг

)

CX/PX

(

Шаг

)

CY/P

X/PX

(

Вылет

нструмента

[6] CY/PY Установка шага/питча между двумя смежными линейно расположенными отверстиями или

общей длины по оси Y.

(См. рис. для пункта [5] CX/PX.)

[7] F

Назначение данных, введенных в пунктах CX/PX и CY/PY, для шага или общей длины.

0: Шаг/питч

1: Общая длина

[8] M Установка количества линейно расположенных на оси X отверстий..

[9] N Установка количества линейно расположенных на оси Y отверстий..

[

] P

Установка выполнения или невыполнения обработки в четырех углах.

0: Обработка в четырех углах.

1: Нет обработки в четырех углах.

[

] Q

Установка выполнения или невыполнения обработки в начальной точке.

0: Фактическая обработка

1: Только позиционирование без обработки

[

] R

Установка точки возврата инструмента после обработки..

0: Начальная точка

1: Опорная точка

3 Запись программы

3-118

5. Обработка сетки отверстий (GRD)

[ /Y ]

D734P0031

FIG PTN SHIFT-Z SHIFT-R SPT-X SPT-Y CX/PX CY/PY F M N ANG P Q R

1 GRD

[1] [2] [3] [4] [5] [6] [7] [8] [9]



[

] [

]

Курсор Описание

[1] SHIFT-Z

[2] SHIFT-R

Установка смещения от нуля заготовки в наклонную плоскость (расстояние до

программного нуля наклонной плоскости).

(Более подробное описание см. в разделе 1 «Обработка отверстия (PT)»)

[3] SPT-X

[4] SPT-Y

Установка начальной точки обрабатываемого отверстия..

(Более подробное описание см. в разделе 1 «Обработка отверстия (PT)»)

[5] CX/PX Установка шага/питча между двумя смежными линейно расположенными отверстиями или

общей длины по оси X.

[Вид сверху наклонной плоскости]

Началь

ная

точка

Положение C

(

Общая длина

)

CX/PX

(

Шаг

)

CX/PX

(

Шаг

)

CY/P

X/PX

(

Вылет

нструмента

[6] CY/PY Установка шага/питча между двумя смежными линейно расположенными отверстиями или

общей длины по оси Y.

(См. рис. для пункта [5] CX/PX.)

[7] F

Назначение данных, введенных в пунктах CX/PX и CY/PY, для шага или общей длины.

0: Шаг/питч

1: Общая длина

[8] M Установка количества линейно расположенных на оси X отверстий..

[9] N Установка количества линейно расположенных на оси Y отверстий..

[

] P

Установка выполнения или невыполнения обработки в четырех углах.

0: Обработка в четырех углах.

1: Нет обработки в четырех углах.

[

] Q

Установка выполнения или невыполнения обработки в начальной точке.

0: Фактическая обработка

1: Только позиционирование без обработки

Запись программы 3

3-119

[

] R

Установка точки возврата инструмента после обработки..

0: Начальная точка

1: Опорная точка

3 ЗАПИСЬ ПРОГРАММЫ

3-112

3 ЗАПИСЬ ПРОГРАММЫ

3-5

Стр. 3-112

Рис. 3-1

Рис. 3-2

Рис. 3-3

Рис. 3-4

Рис. 3-5

Рис. 3-6

Рис. 3-7

Рис. 3-8

Рис. 3-9

Рис. 3-10

Рис. 3-11

Рис. 3-12

Рис. 3-13

Рис. 3-14

Таблица 3-1

Таблица 3-2

ЗАПИСЬ ПРОГРАММЫ 3

3-113

3-6 Блоки контурной обработки

Блоки контурной обработки предназначены для установки способа контурной обработки и

данных контура обработки. Блок состоит из двух последовательностей:

последовательности инструмента, для которой устанавливаются данные работы

инструмента, и последовательности контура, в данных которой устанавливаются размеры

с чертежа заготовки.

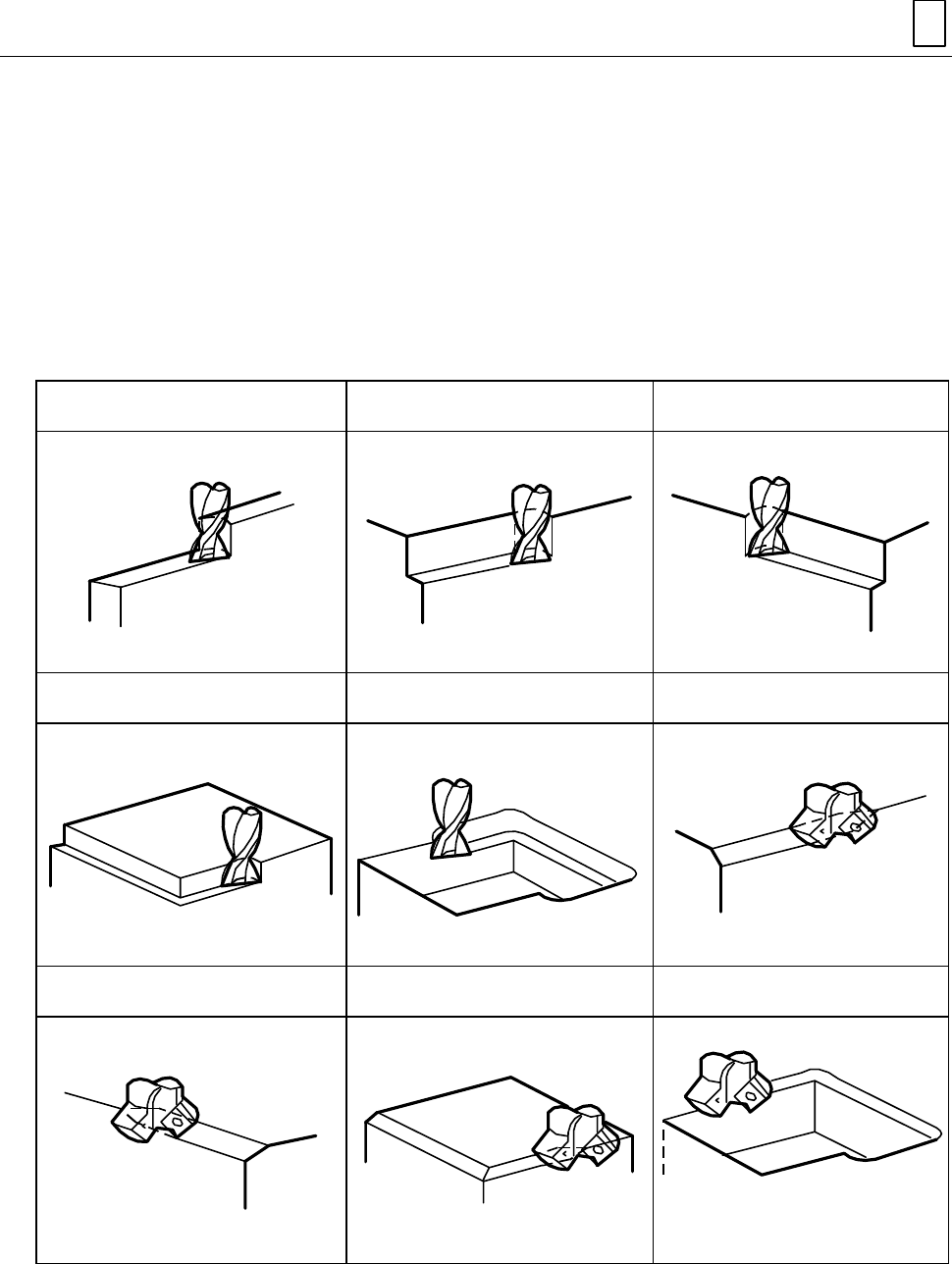

3-6-1 Типы блоков контурной обработки

Возможны 9 видов токарной обработки, как показано ниже:

1. Контурная обработка по центру

2. Правосторонняя конутрная

обработка

3. Левосторонняя контурная

обработка

4. Контурная обработка по внешнему

диаметру

5. Контурная обрабокта по

внтуреннему диаметру

6. Правостороння обрабокта фаски

7. Левосторонняя обрабокта фаски

8. Обработка фаски по внешнему

диаметру

9. Обрабокта фаски по внутреннему

диаметру

M3P171

Рис. 3-15 Типы блоков токарной обработки

3 ЗАПИСЬ ПРОГРАММЫ

3-114

3-6-2 Порядок выбора блока контурной обработки

(1) Нажать клавишу выбора меню (клавиша располагается справа от клавиш меню)

для вывода на экран следующего меню.

POINT

MACH-ING

LINE

MACH-ING

FACE

MACH-ING

TURNING

MACH-ING

MANUAL

PROGRAM

END SHAPE

CHECK

>>>

(2) Нажать клавишу меню LINE MACH-ING (Контурная обработка)

Î На экране высветится меню болков контурной обаботки.

LINE CTR

LINE RGT

LINE LFT

LINE OUT

LINE IN

CHMF RGT

CHMF LFT

CHMF OUT

CHMF IN

(3) Нажать соответствующую клавишу для выбора необходимого блока обработки.

ЗАПИСЬ ПРОГРАММЫ 3

3-115

3-6-3 Данные блока контурной обработки, автоматическая установка инструмента,

траектория инструмента

1. Блок обработки по центру (LINE CTR)

Данный блок выбирается для выполнения обработки, когда центр инструмента движется

по контуру заготовки.

A. Установка данных

UNo. UNIT MODE POS-B POS-C SRV-A SRV-R RGH FIN-A START END

1 LINE CTR

SNo. TOOL NOM-φ No. # APRCH-1 APRCH-2 TYPE AFD DEP-A WID-R C-SP FR M M M

END MILL

◆

: Установка данных необязательна.

Примечание1. В данном блоке концевая фреза устанавливается автоматически. Однако

данная фреза может быть заменена торцевой или концевой сферической

фрезой.

Примечание2. Порядок устанвки инструментов основан на SRV-A и на FIN-A,

автоматически устанавливается максимум два инстурмента.

Обработка Схема

R1 (Rчерновая обработка) FIN-A = 0: Выбирается один инструмент.

F2 (Чиствоая обработка) SRV-A ≤ FIN-A: Выбирается один инструмент.

Примечание3. Порядок установки данных последовательности инструмента см. в

подразделе 3-6-4.

Блок обаботки по центру LINE CTR Последовательность инструмента

Начальная точка

Черновая

обработка

Чистовая

об

аботка

SRV-A

FIN-A

SRV-R

Установленный контур

заготовки

Глубина

.......

Концевая

фреза

(для черновой

обработки)

Концевая

фреза

(для чистовой

обработки)

D740PA043

RGH: Код шераховатости выбирается из меню.

3 ЗАПИСЬ ПРОГРАММЫ

3-116

FIN-A: Припуск на чистовую обработку в осевом направлении устанавливается

автоматически после выбора кода шераховатости.

ЗАПИСЬ ПРОГРАММЫ 3

3-117

B. Траектория инструмента

Оси-X-Y

M3P174

[1] Перемещение в точку подвода

Заготовка

Установленный контур

заготовки

[5] Обарботка

вдоль конутра

[4] Перемещение в

тчоку начала

Заготовка

[6]

Перемещение в точку

отвода инструмента после

завершения обработки

Быстрая подача

Рабочая подача

Оси-X-Z

M3P175

Зазор

[7] Перемещение в

начальную точку

[6] Перемещение в точку

отвода инструмента после

завершения обработки

Перемещение в точку

начала резания

[5]

Примечание 2.

[2] Перемещение на расстояние до

зазора

Обработка

вдоль

конт

ур

[4]

Быстрая подача

Рабочая подача

[3] Перемещение к

обрабатываемой

поверхности

Заготовка

[1] Перемещение в точку подвода инструмента

Выделенные полужирным шрифтом коды указывают адреса параметров.

Pi: Начальная точка.

Pa: Точка подвода, заданная данными APRCH-1, -2 в последовательности инструмента.

Pc: Точка начала резания, устанавливаемая автоматически.

Fs: Начальная точка контура, устанавливаемая в последовательности контура.

Fe: Конечная точка контура, устанавливаемая в последовательности контура.

Pe: Точка отвода, устанавливаемая автоматически.

3 ЗАПИСЬ ПРОГРАММЫ

3-118

Примечание1. При отображении знака ? в разделах APRCH-1, -2 после нажатия клавиши

AUTO SET (Автоматическая установка) инструмент устанавливается

непосредственно в точку начала резания и выполняются операции [2] и [3].

В этом случае координаты точки начала резания будут установлены в

данных разделах.

M3P176

(Pa)

[4]

Обработка

вдоль

конт

ур

[1] Перемещение в

точку начала

резания

(Pa)

[2] Пермещение на расстояние зазора

Зазор

[4] Обрабокта

вдоль контура

Оси X-Y

Оси X-Z

Заготовка

Быстрая подача

Рабочая подача

Заготовка

[1] Перемещение в точку

начала резания

Примечание 2

[3] Перемещение к

рабочей

поверхности

Примечание2. См. подраздел 3-6-6 «Меры предосторожности при контурной обработке»

Примечание3. Подача на траектории инструмента [3] зависит от данных AFD (осевая

подача) в последовательности инструмента.
