ЗАПИСЬ ПРОГРАММЫ 3
3-139

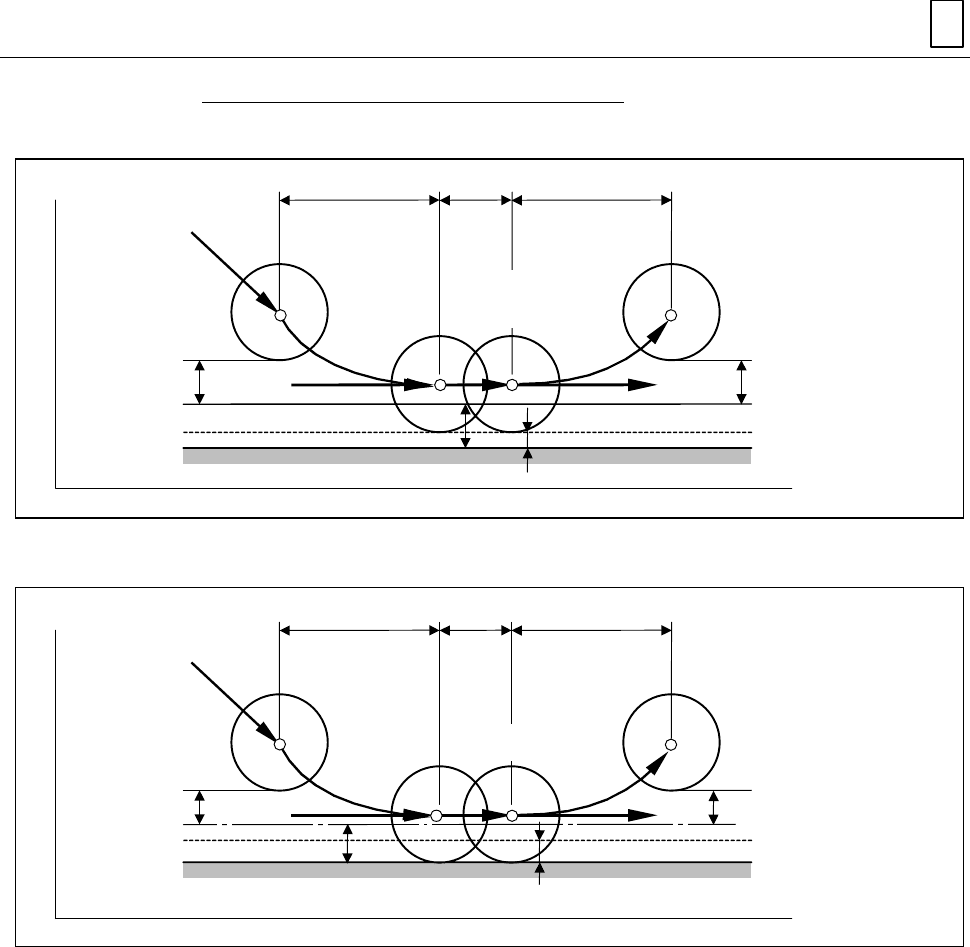

Резание начинается возле вогнутого контура
- При черновой обработке
M3P201
X
Y
E1
E21 E1
PePc
E2
E2
[6]
Перемещение в
начальную
точку
[5]
Обработка
вдоль
контура
[4] Перемещение в точку
начала
р
езания
tr
sr
Заготовка
- При чистовой обработке
M3P202
Y
E1
E21 E1
PePc
E2
E2
[6]
[5]
sr
X
tr
Перемещение в
точк
у
отвода
Обработка
вдоль
контура
Заготовка
[4] Перемещение в точку
начала
р
езания
Выделенные полужирным шрифтом коды указывают адреса параметров.
tr: Припуск резания в радиальном направлении, устанавливаемый данными
SRV-R в блоке обработки
sr: Припуск на чистовую обработку в радиальном направлении,
устанавливаемый данными FIN-R в блоке обработки
Примечание1. См. подраздел 3-6-6 «Меры предосторожности при контурной обработке».
3 ЗАПИСЬ ПРОГРАММЫ
3-140
Примечание2. Точка начала резания и метод резания варьируются исходя из точки
подвода инструмента, установленной в последовательности инструмента,
и обрабатываемого контура, установленного в последовательности
контура, как указано ниже:
* Описание, данное ниже, полностью соотвествует направлению резанья против
хода часовой стрелки.
При отображении знака ? в разделах APRCH-1, -2
- Контур имеющий точку изгиба:
M3P203
Y
X
Fs
Pc
Резанье начинается в точке изгиба ближайшей к начальной точке (Fs),
установленной в последовательности контура.
- Контур неимеющий точку изгиба:
M3P204
Y
X
Pc
Fs
Резанье начинается в начальной точке (Fs), установленной в
последовательности контура.
ЗАПИСЬ ПРОГРАММЫ 3
3-141
Когда данные введены в разделы APRCH-1, -2
- Если существует точка изгиба вблизи точки подвода:
M3P205
Y
X
Pc
Pa
- Если не существует точки изгиба вблизи точки подвода:
M3P206
Y
X
Fs
Pc
Pa
Pc: Точка начала резания, устанавливаемая автоматически
Fs: Начальная точка контура, устанавливаемая в последовательности контура
Pa: Точка подвода устанавливается с помощью числовых клавиш.
При отображении знака ? при нажатии клавиши меню AUTO SET
(Автоматическая установка), координаты точки начала резания будут
установлены автоматически.
3 ЗАПИСЬ ПРОГРАММЫ
3-142
6. Блок правостороннего стнятия фаски (CHMF RGT)
Данный блок выбирается для снятия фаски с движением инструмента по правой стороне
контура.
A. Установка данных
UNo. UNIT MODE POS-B POS-C INTER-AX INTER-R CHMF START END
1 CHMF RGT
SNo. TOOL NOM-φ No. # APRCH-1 APRCH-2 TYPE AFD DEP-A WID-R C-SP FR M M M
1 CHAMFER
◆
◆ ◆
: Установка данных необязательна.
Примечание1. Для данных, устанавливаемых в START и END, обратиться к блоку «1.
Блок обработки по центру(LINE CTR).».
Примечание2. В данном блоке резчик (инструмнет для снятия фаски) утсанавливается
автоматически. Однако, вместо резчика может быть использовано
центровочное сверло.
Примечание3. Порядок установки данных последовательности инструмента см. в
подразделе 3-6-4
Примечание. Если используется центровочное сверло, то для
обработки угол при
вершине устанавливается равным 90 градусов.
Блок правостороннего снятия фаски CHMF Последовательность инструмента
Установленный
контур
заготовки
Глубина
Расстояние
по оси-AX
IРасстояние по оси -R
Фаска
Начальная точка заготовки
Инструмент для
снятия фаски
M3P207 D740PA049
ЗАПИСЬ ПРОГРАММЫ 3
3-143
B. Траектория инструмента
Оси X-Y
M3P209
[6]
Перемещение в
точку отвода
Pe
Pc
Pa
X
Y
[1] Перемещение в
точку подвода
Fs
Заготовка
fr
Fe
[4] Перемещение в
точку начала
р
езания
[5] Обработка
вдоль контура
Быстрая подача
Рабочая подача
оси X-Z
M3P210
Z
[1] Перемещение в точку
подвода
[3] Перемещение к
обрабатываемой
поверхности
Pi
[7] Перемещение в
начальную точку
[4]
Перемещение в
точку начала
резания
[5]
Обработка вдоль контура
Pa Pc
[6] Перемещение в точку
отвода
Pe
X
Быстрая подача
Рабочая подача
[2] Пермещение на расстояние зазора
Примечание 2
Заготовка
Выделенные полужирным шрифтом коды указывают адреса параметров..
Pi: Начальная точка
Pa: Точка подвода, заданная данными APRCH-1, -2 в последовательности инструмента.
Pc: Точка начала резания, устанавливаемая автоматически
Fs: Начальная точка контура, устанавливаемая в последовательности контура
Fe: Конечная точка контура, устанавливаемая в последовательности контура
Pe: Точка отвода, устанавливаемая автоматически
fr: Оптимальное расстояние, устанавливаемое автоматически из данных в окнах
PROGRAM (Программа) и TOOL FILE (Файл инструмента)
3 ЗАПИСЬ ПРОГРАММЫ
3-144
Примечание1. При отображении знака ? в разделах APRCH-1, -2 после нажатия клавиши
AUTO SET (Автоматическая установка) инструмент устанавливается
непосредственно в точку начала резания и выполняются операции [2] и [3].
В этом случае координаты точки начала резания будут установлены в
данных разделах.
M3P211
Z
X
Pc
[3] Перемещение к обрабатываемой поверхности
[4]
Обработка
вдоль
контура
Оси X-Y
Оси X-Z
Y
X
Pc
[4] Обработка вдоль
контура
Fs
Быстрая подача
Рабочая подача
[1] Перемещение в точку
начала резания
[1] Перемещение в точку
начала резания
[2] Перемещение на расстояние зазора
Заготовка
Заготовка
Выделенные полужирным шрифтом коды указывают адреса параметров.
Примечание1. См. подраздел 3-6-6 «Меры предосторожности при контурной обработке».
Примечание2. Подача на траектории инструмента [3] зависит от данных AFD (осевая
подача) в последовательности инструмента
ЗАПИСЬ ПРОГРАММЫ 3
3-145
7. Блок левостороннего снятия фаски (CHMF LFT)
Данный блок выбирается для снятия фаски с движением инструмента по левой стороне
контура.
A. Установка данных
UNo. UNIT MODE POS-B POS-C INTER-AX INTER-R CHMF START END
1 CHMF LFT
SNo. TOOL NOM-φ No. # APRCH-1 APRCH-2 TYPE AFD DEP-A WID-R C-SP FR M M M
1 CHAMFER
◆
◆ ◆
: Установка данных необязательна.
Примечание1. Для данных, устанавливаемых в START и END, обратиться к блоку «1.
Блок обработки по центру(LINE CTR).».
Примечание2. В данном блоке резчик (инструмнет для снятия фаски) утсанавливается
автоматически. Однако, вместо резчика может быть использовано
центровочное сверло.
Примечание3. Порядок установки данных последовательности инструмента см. в
подразделе 3-6-4
Примечание. Если используется центровочное сверло, то для
обработки угол при
вершине устанавливается равным 90 градусов.
Блок левостороннего снятия фаски CHMT LFT Последовательность инструмента
Начальная точка заготовки
Расстояние по оси-AX
Глубина
Фаска
Расстояние по оси-R
Установленный конт
ур
заготовки
Инстурмент для
снятия фаски
M3P212 D740PA049
3 ЗАПИСЬ ПРОГРАММЫ
3-146
B. Траектория инструмента
Оси X-Y
M3P213
Pe
Pc
Pa
Y
[1] Перемещение в точку подвода
Fs
fr
Fe
X
Быстрая подача
Рабочая подача
Заготовка
оси X-Z
M3P214
Z
[3] Перемещение к
обрабатываемой
поверхности
Pi
[7] Перемещение в начальную
точк
у
[4]
Перемещение в
точку начала
резания
[5]
Обработка
вдоль
контура
Pa
Pc
[6]Перемещение в
точку отвода
Зазор
X
Pe
Быстрая подача
Рабочая подача
[1] Перемещение в точку подвода
[2] Перемещение на расстояние зазора
Note 2
Заготовка
Выделенные полужирным шрифтом коды указывают адреса параметров.
Pi: Начальная точка
Pa: Точка подвода, заданная данными APRCH-1, -2 в последовательности инструмента.
Pc: Точка начала резания, устанавливаемая автоматически
Fs: Начальная точка контура, устанавливаемая в последовательности контура
Fe: Конечная точка контура, устанавливаемая в последовательности контура
Pe: Точка отвода, устанавливаемая автоматически
fr: Оптимальное расстояние, устанавливаемое автоматически из данных в окнах
PROGRAM (Программа) и TOOL FILE (Файл инструмента)
ЗАПИСЬ ПРОГРАММЫ 3
3-147
Примечание1. При отображении знака ? в разделах APRCH-1, -2 после нажатия клавиши
AUTO SET (Автоматическая установка) инструмент устанавливается
непосредственно в точку начала резания и выполняются операции [2] и [3].
В этом случае координаты точки начала резания будут установлены в
данных разделах.
M3P215
Z
X
Pc
[3] Перемещение к
обрабатываемой поверхности
[4]
Обработка
вдоль контура
Оси X-Y
Оси X-Z
Y
X
Pc
[4]
[1] Перемещение в точку
начала резания
Fs
Быстрая подача
Рабочая подача
[1] Перемещение в точку
начала резания
Обработка
вдоль
контура
Заготовка
Заготовка
[2] Перемещение на расстояние зазора
Примечание1. См. подраздел 3-6-6 «Меры предосторожности при контурной обработке».
Примечание2. Подача на траектории инструмента [3] зависит от данных AFD (осевая
подача) в последовательности инструмента
3 ЗАПИСЬ ПРОГРАММЫ
3-148
8. Блок снятия фаски по внешнему контуру (CHMF OUT)
Данный блок выбирается для снятия фаски с движением инструмента по внешней
стороне контура.
A. Установка данных
UNo. UNIT MODE POS-B POS-C INTER-AX INTER-R CHMF
1 CHMF OUT
SNo. TOOL NOM-φ No. # APRCH-1 APRCH-2 TYPE AFD DEP-A WID-R C-SP FR M M M
1 CHAMFER
◆ ◆
: Установка данных необязательна.
Примечание1. В данном блоке резчик (инструмнет для снятия фаски) утсанавливается
автоматически. Однако, вместо резчика может быть использовано
центровочное сверло.
Примечание2. Порядок установки данных последовательности инструмента см. в
подразделе 3-6-4
Примечание. Если используется центровочное сверло, то для обработки угол при
вершине устанавливается равным 90 градусов.
Блок снятия фаски по внешнему контуру CHMF OUT Последовательность инструмента
Установленный контур заготовки
Расстояние
по оси -R
Фаска
Начальная точка заготовки
Глубина
Расстояние
по оси-A
X
Инструмент для
снятия фаски
M3P216 D740PA049
