ЗАПИСЬ ПРОГРАММЫ 3

3-149

B. Траектория инструмента

Оси X-Y

M3P217

[1] Пермещение в

точку подвода

Пермещение в

точку начала

резания

[4]

Обработка

вдоль

контура

[6] Перемещение в точку отвода

[5]

Быстрая подача

Рабочая подача

Прмечание 2

Заготовка

оси X-Z

M3P218

[3] Пермещение к

обрабатываемой

поверхности

[7] Перемещение в начальную точку

[4]

Обработка

вдоль

конт

ур

[6] Перемещение в

точку отвода

Зазор

Перемещение в

точку начала

езания

[5]

Быстрая подача

Рабочая подача

[1] Перемещение в

точку подвода

Примечание 3

[2] Перемещение на

расстояние зазора

Заготовка

Выделенные полужирным шрифтом коды указывают адреса параметров.

Pi: Начальная точка

Pa: Точка подвода, заданная данными APRCH-1, -2 в последовательности инструмента.

Pc: Точка начала резания, устанавливаемая автоматически

Pe: Точка отвода, устанавливаемая автоматически

3 ЗАПИСЬ ПРОГРАММЫ

3-150

Примечание1. Подача на траектории инструмента [3] зависит от данных AFD (осевая

подача) в последовательности инструмента

Примечание2. Подробное описание траектории инструмента возле точек подвода и

отвода.

Если резание начинается возле выпуклого контура

M3P219

[5] Обработка

вдоль

контура

[4] Перемещение в

точку начала

резания

[6]

Перемещение в

точк

отвода

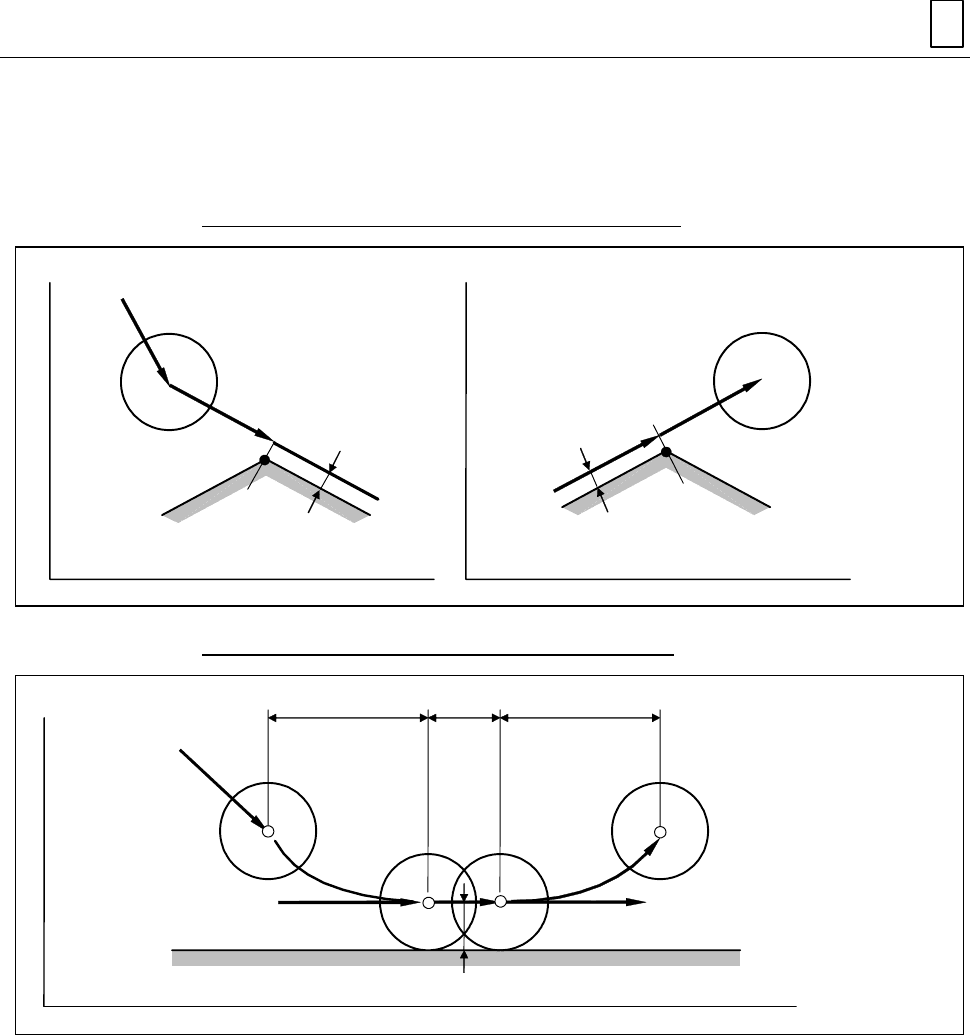

Если резание начинается возле вогнутого контура

M3P220

E1 E21 E1

Обработка

вдоль

конт

ра

Перемещение

в точку

отвода

[6]

[5]

[4] Перемещение в точку

начала резания

Заготовка

Выделенные полужирным шрифтом коды указывают адреса параметров.

fr: Оптимальное расстояние, устанавливаемое автоматически из данных в окнах

PROGRAM (Программа) и TOOL FILE (Файл инструмента)

Примечание1. См. подраздел 3-6-6 «Меры предосторожности при контурной обработке».

ЗАПИСЬ ПРОГРАММЫ 3

3-151

Примечание2. Точка начала резания и метод резания варьируются исходя из точки

подвода инструмента, установленной в последовательности инструмента,

и обрабатываемого контура, установленного в последовательности

контура, как указано ниже:

* Описание, данное ниже, полностью соотвествует направлению резанья против

хода часовой стрелки.

При отображении знака ? в разделах APRCH-1, -2

- Контур имеющий точку изгиба:

M3P221

Резанье начинается в точке изгиба ближайшей к начальной точке (Fs),

установленной в последовательности контура.

- Контур неимеющий точку изгиба:

M3P222

Резанье начинается в начальной точке (Fs), установленной в

последовательности контура.

3 ЗАПИСЬ ПРОГРАММЫ

3-152

Когда данные введены в разделы APRCH-1, -2

- Если не существует точки изгиба вблизи точки подвода:

M3P223

Pa Pc

- Если существует точка изгиба вблизи точки подвода.

M3P224

Pa: Точка подвода вводится с помощью числовых клавиш. Если после

нажатия клавиши меню [AUTO SET] (Автоматическая установка)

отображается знак ?, координаты точки подвода будут уставновлены

автоматически.

Pc: Точка начала резания, устанавливаемая автоматически.

Fs: Начальная точка контура,устанавливаемая в последовательсности

контура .

ЗАПИСЬ ПРОГРАММЫ 3

3-153

9. Блок снятия фаски по внутреннему контуру (CHMF IN)

Данный блок выбирается для снятия фаски с движением инструмента по внутренней

стороне контура.

A. Установка данных

UNo. UNIT MODE POS-B POS-C INTER-AX INTER-R CHMF

1 CHMF IN

SNo. TOOL NOM-φ No. # APRCH-1 APRCH-2 TYPE AFD DEP-A WID-R C-SP FR M M M

1 CHAMFER

◆ ◆

: Установка данных необязательна.

Примечание1. В данном блоке резчик (инструмнет для снятия фаски) утсанавливается

автоматически. Однако, вместо резчика может быть использовано

центровочное сверло.

Примечание2. Порядок установки данных последовательности инструмента см. в

подразделе 3-6-4

Примечание. Если используется центровочное сверло, то для обработки угол при

вершине устанавливается равным 90 градусов.

Блок снятия фаски по внутреннему контуру CHMF IN Последовательность инструмента

Глубина

Фаска

Расстояние по оси-R

Начальная точка заготовки

Установленный контур заготовки

Расстояние

по оси-A

Инструмент для

снятия фаски

M3P225 D740PA049

3 ЗАПИСЬ ПРОГРАММЫ

3-154

B. Траектория инструмента

Оси X-Y

M3P226

Быстрая подача

Рабочая подача

[1] Перемещение в

точку подвода

[4]

[5]

Перемещение в точку

начала резания

Заготовка

Примечание 3

Обработка

вдоль контура

[6] Перемещение в точку

отвода

оси X-Z

M3P227

[7]Перемещение в начальную точку

[3] Перемещение к

обрабатываемой

поверхности

[4]Перемещение

в точку начала

резания

[5]Обработка

вдоль

контура

[6]Перемещение

в точку отвода

Зазор

Быстрая подача

Рабочая подача

[1] Перемещение в

точку подвода

Примечание 3

[2] Перемещение на

расстояние

зазора

Заготовка

Выделенные полужирным шрифтом коды указывают адреса параметров.

Pi: Начальная точка

Pa: Точка подвода, заданная данными APRCH-1, -2 в последовательности инструмента.

Pc: Точка начала резания, устанавливаемая автоматически

Pe: Точка отвода, устанавливаемая автоматически

ЗАПИСЬ ПРОГРАММЫ 3

3-155

Примечание1. Подача на траектории инструмента [3] зависит от данных AFD (осевая

подача) в последовательности инструмента

Примечание2. Подробное описание траектории инструмента возле точек подвода и

отвода.

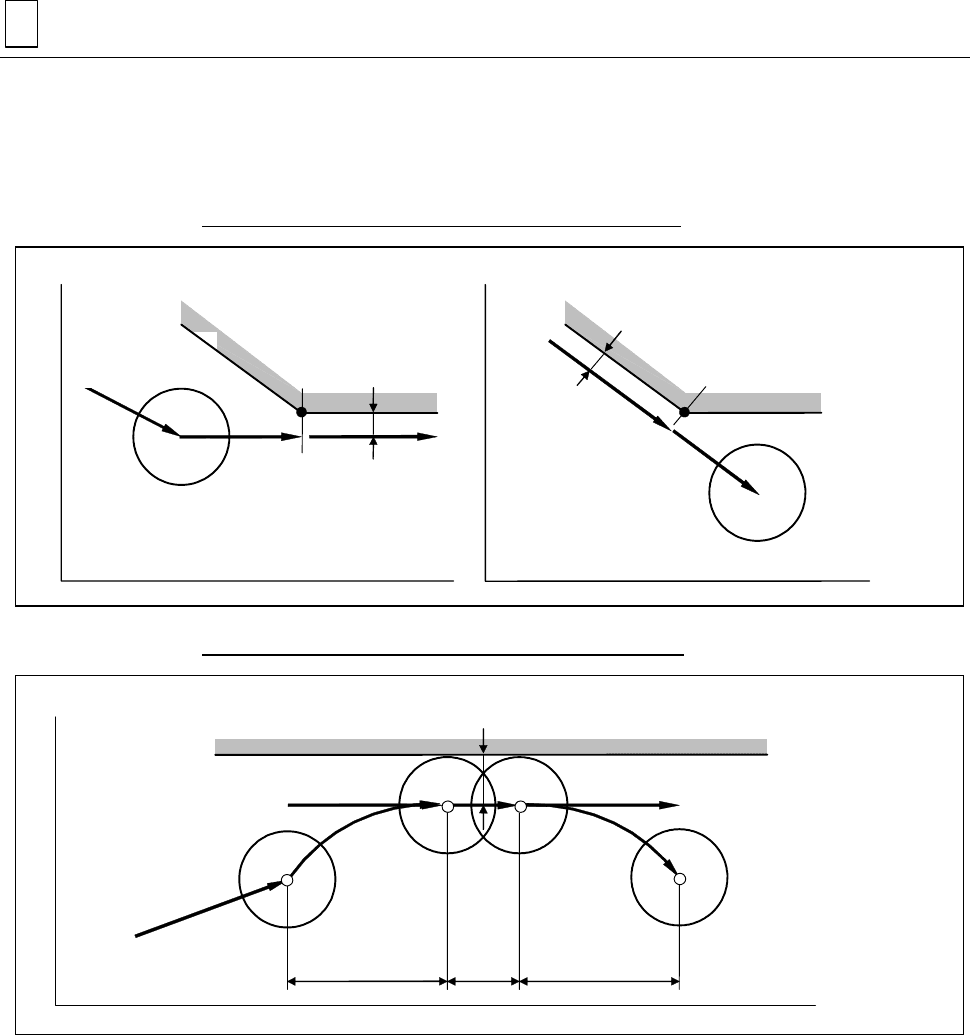

Если резание начинается возле выпуклого контура

M3P228

Обработка

вдоль контура

[5]

[4] Перемещение в точку

начала резания

Перемещение в

точку отвода

[6]

Если резание начинается возле вогнутого контура

M3P229

E1 E21 E1

PePc

[6]

Перемещение

в точку отвода

[5]

Обработка

вдоль

контура

[4] Перемещение в

точку начала

езания

Заготовка

Выделенные полужирным шрифтом коды указывают адреса параметров.

fr: Оптимальное расстояние, устанавливаемое автоматически из данных в окнах

PROGRAM (Программа) и TOOL FILE (Файл инструмента)

Примечание1. См. подраздел 3-6-6 «Меры предосторожности при контурной обработке».

3 ЗАПИСЬ ПРОГРАММЫ

3-156

Примечание2. Точка начала резания и метод резания варьируются исходя из точки

подвода инструмента, установленной в последовательности инструмента,

и обрабатываемого контура, установленного в последовательности

контура, как указано ниже:

* Описание, данное ниже, полностью соотвествует направлению резанья против

хода часовой стрелки.

При отображении знака ? в разделах APRCH-1, -2

- Контур имеющий точку изгиба:

M3P230

Резанье начинается в точке изгиба ближайшей к начальной точке (Fs),

установленной в последовательности контура.

- Контур неимеющий точку изгиба:

M3P231

-Резанье начинается в начальной точке (Fs), установленной в

последовательности контура.

ЗАПИСЬ ПРОГРАММЫ 3

3-157

Когда данные введены в разделы APRCH-1, -2

- Если существует точка изгиба вблизи точки подвода:

M3P232

- Если не существует точки изгиба вблизи точки подвода:.

M3P233

Pa: Точка подвода вводится с помощью числовых клавиш. Если после

нажатия клавиши меню [AUTO SET] (Автоматическая установка)

отображается знак ?, координаты точки подвода будут уставновлены

автоматически.

Pc: Точка начала резания, устанавливаемая автоматически.

Fs: Начальная точка контура,устанавливаемая в последовательсности

контура .

3 ЗАПИСЬ ПРОГРАММЫ

3-158

3-6-4 Данные последовательности инструмента при контурной обработке

В данных последовательности инструмента при контурной обработке автоматически

устанавливается только имя инструмента после выбора блока обработки. Остальные

данные должны устанавливаться клавишами меню или числовыми клавишами согласно

контуру обрабатываемой заготовки или операции обработки.

Данные последовательности инструмента

TOOL NOM-φ No. # APRCH-1 APRCH-2 TYPE AFD DEP-A WID-R C-SP FR M M M

Item (1) (2)(3)(4) (5) (6) (7) (7) (8) (9) (10) ◆ (11) (12) (13)

: Установка необязательна.

For setting of each data item refer to 1 to 13 below.

1. Назначение инструмента: TOOL

Имя инструмента изменяется клавишами меню.

Для обработки по центру, правосторонней и левосторонней обработки, обработки по

внешнему и внутреннему контурам устанавливаются концевая фреза, торцевая фреза

или концевая сферическая фреза. Для правостороннего и левостороннего снятия фаски,

снятия фаски по внешнему и внутреннему контурам выбирается только фреза для снятия

фаски.

ENDMILL FACEMILL CHAMFER

CUTTER

BALL

ENDMILL

CENTER

DRILL

2. Номинальный диаметр инструмента NOM-φ

Устанавливается приблизительный диаметр инструмента. Номинальный диаметр

является данными для определения идентичных инструментов по диаметру

(инструменты, имеющие идентичные имена).

3. Код обозначения инструмента NOM-φ

Код выбирается из меню для обозначения сходных инструментов (инструментов,

имеющих идентичные имена) с одинаковым номинальным диаметром.

A B C D E F G H HEAVY

TOOL

>>>

Для смены тяжелого инструмента в режиме на медленной скоости перемещения

устройства АСИ, следует выбрать идентификационный код инструмента.

После нажатия клавиши меню [HEAVY TOOL] (Тяжелый инструмент), будет отображено

меню идентификационного кода тяжелого инструментаю. После этого, следует выбрать в

данном меню код, который идентифицирует инструменты с идентичным фактическим

диаметром.
