B. Припуск прадиальной обработки равен или меньше, чем величина, заданная в

параметре E23

(SRV-R ≤ диаметр инструмента × E23/100)

Нагрузка немного отличается, если SRV-R близок к диаметру инструмента.

M3P244

SRV-R

C. Припуск прадиальной обработки равен или меньше, чем величина, заданная в

параметре E24

(SRV-R ≤ диаметр инструмента × E24/100)

Нагрузка немного отличается, если SRV-R мал.

M3P245

SRV-R

2. Обработка

Коррекция угла доступна при черновой обработке, когда ведется обработка контура

справа от осевой, слева от осевой, внешняя обрабока контура, внутренняя обработка

контура, фрезеровании ступенчатой поверхности при помощи концевой фрезы,

фрезеровании кармана, фрезеровании дна и стенок кармана.

3. Величина коррекции

Коррекции запраграммированной рабочей величины подачи задается параметром E22.

Функция корекции

выключена, когда в качестве знпчения параметра задано «0».

Запись программы 3

3-163

3 Запись программы

3-6

Стр. 3-163

Таблица 3-2

3 Запись программы

3-164

3-7 Торцевая обработка

Блок торцевой обработки используется для ввода данных обработки участка заготовки и

ее контура. В данном блоке устанавливаются две последовательности:

последовательность инструмента, в которой устанавливаются данные операций

инструмента, и последовательность контура, в которой устанавливаются габариты

обработки с чертежа заготовки.

3-7-1 Виды блоков торцевой обработки

Как показано ниже, доступны семь способов обработки торца.

1. Торцевое фрезерование

2. Торцевое фрезерование верх.

поверхн.

3. Фрезерование ступенчатой

поверхности концевой фрезой

4. Фрезерование кармана 5. Фрезерование дна кармана 6. Фрезерование стенок кармана

7. Фрезерование паза

M3P246

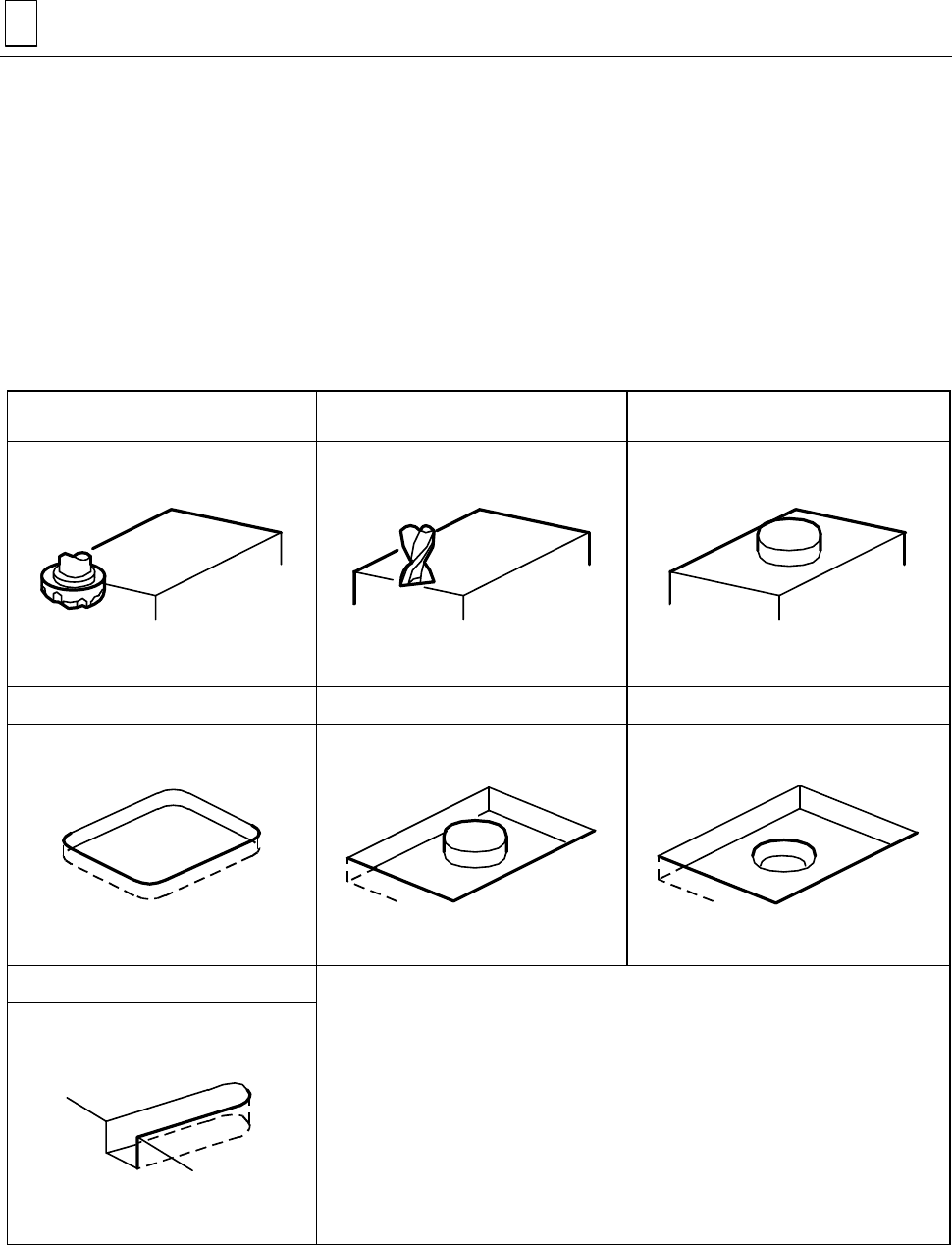

Рис. 3-17 Виды блоков торцевой обработки

Запись программы 3

3-165

3-7-2 Выбор блока торцевой обработки

(1) Нажать клавишу выбора меню (клавиша располагается справа от клавиш меню) для

вывода на экран следующего меню.

POINT

MACH-ING

LINE

MACH-ING

FACE

MACH-ING

TURNING MANUAL

PROGRAM

WPC OFFSET END SHAPE

CHECK

>>>

(2) Нажать клавишу меню [FACE MACH-ING] (Обработка торцев).

Î Будет отображено следующее меню.

FCE MILL

TOP EMIL

STEP

POCKET

PCKT MT

PCKT VLY

SLOT

(3) Нажать соответствующую клавишу для выбора необходимого блока

3 Запись программы

3-166

3-7-3 Данные блока торцевой обработки, автоматическая установка инструмента и

траектория инструмента

1. Блок торцевого фрезерования(FCE MILL)

Данный блок выбирается для горизонтальной обработки поверхности заготовки

инструментом для торцевого фрезерования.

A. Установка данных

UNo. UNIT MODE POS-B POS-C SRV-A BTM FIN-A

1 FCE MILL

SNo. TOOL NOM-φ No. # APRCH-1 APRCH-2 TYPE AFD DEP-A WID-R C-SP FR M M M

FCE MILL



: Ввод данных не обязателен.

Замечание 1. В данном блоке торцевая фреза устанавливается автоматически.

Замечание 2. В последовательности инструмента автоматически устанавливается до

двух инструментов на основе данных SRV-A и FIN-A.

Вид обработки Условие

R1 (Черновая) FIN-A = 0 : Выбран один инструмент.

F2 (Чистовая) SRV-A ≤ FIN-A : Выбран один инструмент.

Замечание 3. Описание установки данных последовательности инструмента см. в

подразделе3-7-4.

Блок торцевого фрезерования FCE MILL Последовательность инструмента

SRV-A

FIN-A

Чистовая

обработка

Черновая

обработка

Глубина

Ноль заготовки

Ввод последовательности

контура

..................

Торцевая фреза

(Чистовая

обработка)

Торцевая фреза

(Черновая

обработка)

M3P247 D740PA050

BTM: Код шероховатости нижней поверхности выбирается из меню.

FIN-A: Осевой припуск на чистовую обработку устанавливается автоматически после

выбора кода шероховатости нижней поверхности

Запись программы 3

3-167

B. Траектория инструмента

Для раздела TYPE в последовательности инструмента нажате клавиша меню [X BI-DIR]

M3P249

[1]

[2]

[3]

Зазо

[5]

Заготовка

Примечание 2

cur

[1]

[4]

E12

Быстрая подача

Рабочая подача

Заготовка

[4]

Выделенные подчеркиванием коды указывают адреса параметров.

Pa: Точка подвода, определяемая данными APRCH-1, -2 в последовательности

инструмента

Pc: Точка врезания, устанавливаемая автоматически.

Pe: Точка отвода, устанавливаемая автоматически

Pi: Начальная точка

cur: Глубина радиального резания, определяемая данными WID-R в последовательности

инструмента

<Траектория движения инструмента>

[1] Инструмент на скорости быстрой подачи перемещается в точку подвода.

[2] Инструмент на быстрой подаче перемещается к позиции с

зазором.

[3] Инструмент на скорости быстрой подачи перемещается к поверхности обработки.

[4] Инструмент на скорости рабочей подачи перемещается в точку начала резания и

выполняет обработку.

[5] После завершения обработки инструмент на скорости быстрой подачи перемещается

в начальную точку.

3 Запись программы

3-168

Для раздела TYPE в последовательности инструмента нажата клавиша меню [X UNI-DIR]

M3P250

cur

[1]

[4]

E12

Быстрая подача

Рабочая подача

[1]

[2]

[3]

Зазор

[7]

[4]

[6]

[5][8]

Примечание 2

Заготовка

Выделенные подчеркиванием коды указывают адреса параметров.

Pa: Точка подвода, определяемая данными APRCH-1, -2 в последовательности

инструмента

Pc: Точка врезания, устанавливаемая автоматически.

Pe: Точка отвода, устанавливаемая автоматически

Pi: Начальная точка

cur: Глубина радиального резания, определяемая данными WID-R в последовательности

инструмента

<Траектория движения инструмента>

[1] Инструмент на скорости быстрой подачи перемещается в точку подвода.

[2] Инструмент на быстрой подаче перемещается к позиции с

зазором.

[3] Инструмент на скорости быстрой подачи перемещается к поверхности обработки.

[4] Инструмент на скорости рабочей подачи перемещается в точку начала резания и

выполняет обработку.

[5], [6] и [7] После завершения обработки в одном направлении инструмент на скорости

быстрой подачи перемещается в начальную точку и к следующей точке начала

резания.

[8] После завершения обработки

инструмент на скорости быстрой подачи перемещается

в начальную точку.

Запись программы 3

3-169

Для раздела TYPE в последовательности инструмента нажата клавиша меню [X BI-DIR

SHORT]

M3P251

cur

[1]

[4]

E12

[1]

[2]

[3]

Pa Pe

Зазор

[5]

E12

[4]

Быстрая подача

Рабочая подача

Заготовка

Примечание 2

Заготовка

Выделенные подчеркиванием коды указывают адреса параметров.

Pa: Точка подвода, определяемая данными APRCH-1, -2 в последовательности

инструмента

Pc: Точка врезания, устанавливаемая автоматически.

Pe: Точка отвода, устанавливаемая автоматически

Pi: Начальная точка

cur: Глубина радиального резания, определяемая данными WID-R в последовательности

инструмента

fo: Расстояние коррекции контура

E15

fo = диаметр

инструмента ×

<Траектория движения инструмента>

[1] Инструмент на скорости быстрой подачи перемещается в точку подвода.

[2] Инструмент на быстрой подаче перемещается к позиции с зазором.

[3] Инструмент на скорости быстрой подачи перемещается к поверхности обработки.

[4] Инструмент на скорости рабочей подачи перемещается в точку начала резания и

выполняет обработку.

[5] После завершения обработки инструмент на

скорости быстрой подачи перемещается

в начальную точку.

3 Запись программы

3-170

Для раздела TYPE в последовательности инструмента нажата клавиша меню [X BI-DIR

ARCSHORT]

D735P0083

cur

Зазор

[1]

[4]

[1]

[2]

[3]

Pa Pe

[5]

[4]

E12

Быстрая подача

Рабочая подача

Примечание 2

Заготовка

Выделенные подчеркиванием коды указывают адреса параметров.

Pa: Точка подвода, определяемая данными APRCH-1, -2 в последовательности

инструмента

Pc: Точка врезания, устанавливаемая автоматически.

Pe: Точка отвода, устанавливаемая автоматически

Pi: Начальная точка

cur: Глубина радиального резания, определяемая данными WID-R в последовательности

инструмента

fo: Расстояние коррекции контура

E15

fo = диаметр

инструмента ×

<Траектория движения инструмента>

[1] Инструмент на скорости быстрой подачи перемещается в точку подвода.

[2] Инструмент на быстрой подаче перемещается к позиции с зазором.

[3] Инструмент на скорости быстрой подачи перемещается к поверхности обработки.

[4] Инструмент на скорости рабочей подачи перемещается в точку начала резания и

выполняет обработку.

[5] После завершения обработки инструмент на

скорости быстрой подачи перемещается

в начальную точку.

Запись программы 3

3-171

Примечание 1. При отображении знака ? в разделах APRCH-1, -2 после нажатия

клавиши AUTO SET (Автоматическая установка) инструмент

устанавливается непосредственно в точку начала резания и

выполняются операции с [2] по [4]. В этом случае координаты точки

начала резания будут установлены в данных разделах

Примечание 2 Изображение траектории инструмента на оси Z

- Черновая обработка

M3P252

Зазор

Поверхность чистовой

обработки

[2]

[1]

[3]

Быстрая подача

Рабочая подача

Заготовка

- Чистовая обработка

M3P253

[2]

[1]

[3]

Поверхность

чистовой обработки

Зазор

Быстрая подача

Рабочая подача

Заготовка

Выделенные подчеркиванием коды указывают адреса параметров.

Pi: Начальная точка

ct: Шаг резания по оси Z, определяемый данными DEP-A в

последовательности инструмента

tz: Припуск на резание по оси Z, определяемый данными SRV-A в блоке

обработки

sz: Припуск на чистовую обработку FIN-A в блоке обработки

Примечание 3. См. подраздел 3-7-5, “Меры предосторожности при торцевой

обработке”
