3 Запись программы
3-192
<Чистовая обработка дна и стенок кармана>
При чистовой обработке дна и стенки точка, определенная данными APRCH-1, -2 в
последовательности инструмента, будет являться точкой подвода для чистовой
обработки дна. Для перехода от чистовой обработки дна к чистовой обработке стенок
инструмент на скорости быстрой подачи перемещается от точки отвода чистовой
обработки дна к точке
начала резания при чистовой обработке стенки (см. рис.ниже).
M3P269
Y
Z
X
Чистовая
обработка
стенок
Чистовая
об
р
аботка
д
на
Pe1
Pc2
[1]
[3]
[7]
[6]
Pi
[4]
[2]
[5]
Pc2
Pe1
X
Быстрая подача
Рабочая подача
[3]
Pe1: Точка отвода при чистовой обработке дна.
Pc2: Точка врезания при чистовой обработке стенки.
Pi: Начальная точка
Примечание. При отображении знака ? в разделах APRCH-1, -2 после нажатия клавиши
AUTO SET (Автоматическая установка) инструмент устанавливается
непосредственно в точку начала резания и выполняются операции [2] и [3].
В этом случае координаты точки начала резания будут установлены
в
данных разделах.
Запись программы 3
3-193
5. Обработка стенок кармана (PCKT MT)
Данный пункт выбирается для обработки контура кармана, припомощи концевой фрезы.
После прохожа резьбы остается рельеф.
A. Установка данных
UNo. UNIT MODE POS-B POS-C SRV-A BTM WAL FIN-A FIN-R
1 PCKT MT
SNo. TOOL NOM-φ No. # APRCH-1 APRCH-2 TYPE AFD TYPE PK-DEP DEP-A WID-R C-SP FR M M M
R1
F2
END MILL
END MILL
: Ввод данных не обязателен.
Замечание 1. В данном блоке торцевые фрезы устанавливаются автоматически.
Замечание 2. В последовательности инструмента автоматически устанавливается до
двух инструментов на основе данных SRV-A, FIN-A и FIN-R.
Вид обработки Условие
R1 (Черновая)
FIN-A = 0 and FIN-R = 0 :
Выбран один инс
трумент
.
F2 (Чистовая)
SRV-A
≤ FIN-A : Выбран один инструме
нт
.
Замечание 3. Описание установки данных последовательности инструмента см. в
подразделе3-7-4.
Блок PCKT MT Последовательность инструмента
Глубина
FIN-R
Черновая
обработка
FIN-A
SRV-A
Ввод последовательности
контура
Ноль заготовки
Чистовая
обработка
....
....
....
....
....
....
....
....
....
....
....
....
....
....
....
....
....
....
....
....
....
....
....
....
....
....
....
....
....
....
Концевая фреза
(Чистовая
обработка)
Концевая фреза
(Черновая
обработка)
M3P270 D740PA051
BTM: Код шероховатости нижней поверхности выбирается из меню.
WAL: Код шероховатости стенки выбирается из меню.
FIN-A: Осевой припуск на чистовую обработку устанавливается автоматически после
выбора кода шероховатости нижней поверхности
FIN-R: Радиальный припуск на чистовую обработку устанавливается автоматически
после выбора кода шероховатости стенки заготовки.
3 Запись программы
3-194
B. Последовательность обработки
Фрезерование кармана производится в следующей последовательности.
Черновая
обработка
FIN-A
SRV-A
FIN-R
Выступ
Обработка производится
концевой фрезой,
установленной в
последовательности
инструмента R1. При
SRV-A=FIN-A обработка не
выполняется.
Дно
Выступ
Обработка производится
концевой фрезой,
установленной в
последовательности
инструмента F1. При FIN-A = 0
обработка не выполняется.
Внешн
яя
стенка
Выступ
Чистовая
обработк
а
Внутре
нняя
стенка
Выст
у
п
M3P271
Обработка производится
концевой фрезой,
установленной в
последовательности
инструмента F1. При FIN-R = 0
обработка не выполняется.
Запись программы 3
3-195

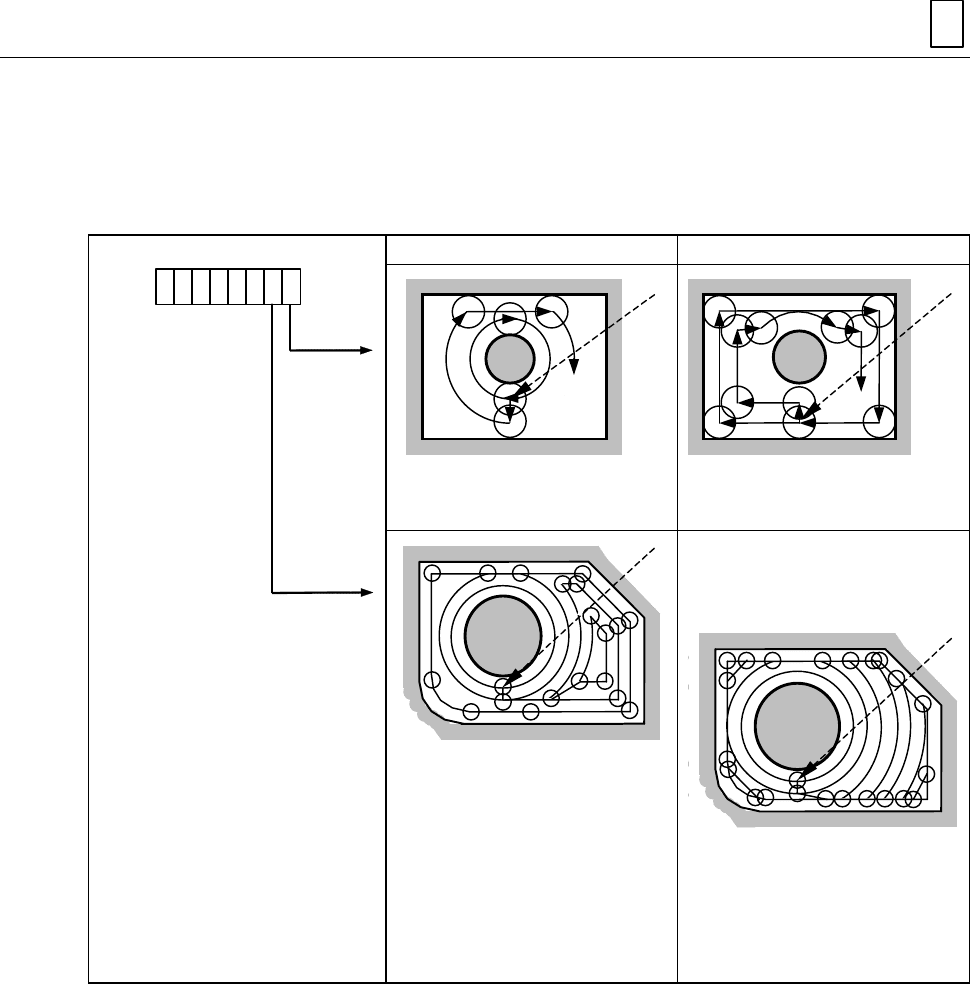

C. Схема обработки
Для черновой или чистовой обработки дна схема обработки выбирается параметром
E93.
- 0 или 1 вводится в требуемом бите, соответственно.
0 1
Обработка производится от
внутреннего контура к внешнему.
Обработка производится от
внешнего контура к внутреннему.
7 6 5 4 3 2 1 0
E93 =
бит 0
бит 1
M3P272
Обратное направление
обработки.
Обработка поверхности ведется
в обратном направлении от
внешнего контура к внутреннему.
После этого выполняется
обработка остаточного припуска.
Стандартное направление
обработки.
Обработка ведется в том же
направлении, что и токарная по
внутреннему контуру.
3 Запись программы
3-196

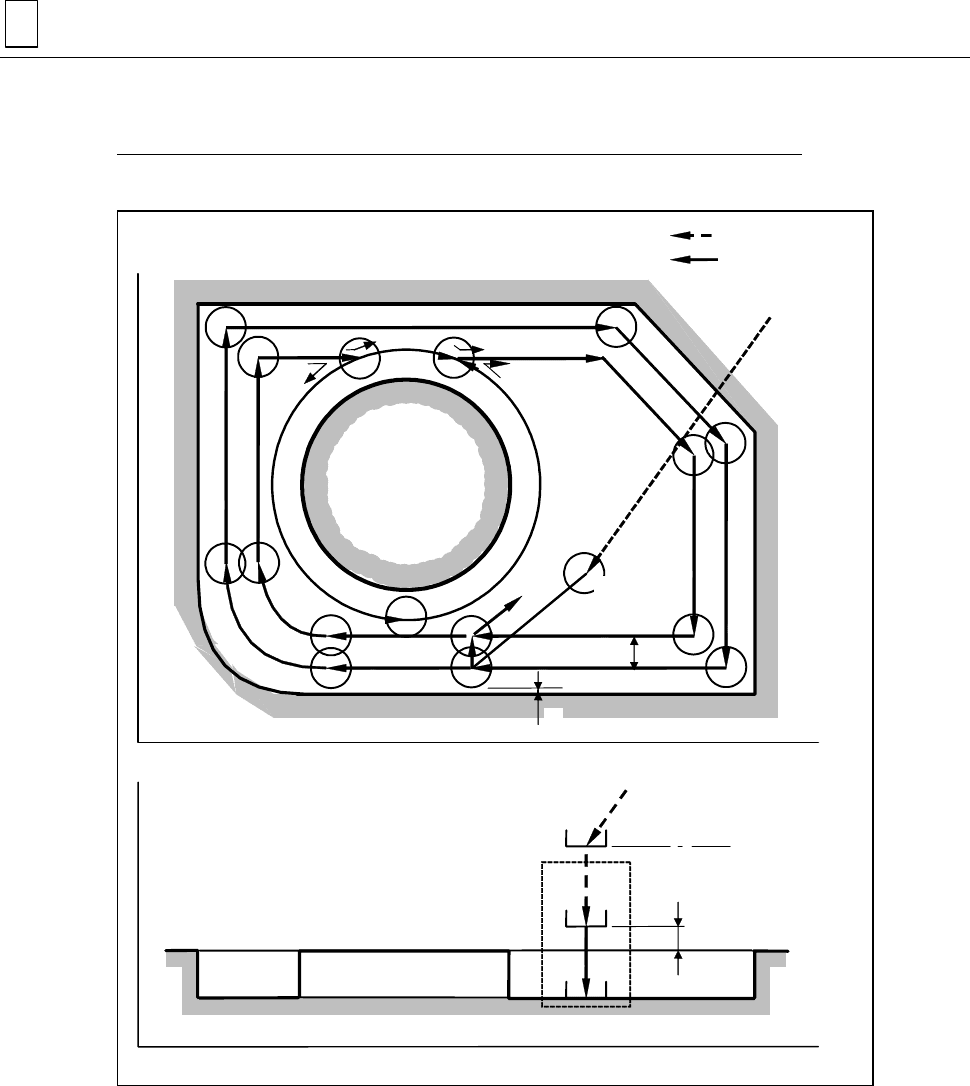

D. Траектория инструмента
Обработка от наружного контура (чистовая или черновая обработка дна)
- Обработка внутренней и внешней стенок.
M3P273
X
Z
Pi
[1]
[2]
Pa [3]
Зазор
Примечание 2
Y
X
[7]
cur
sr
[1]
Pa
[
8
][
11
]
[9]
[
10
]
[5]
[6]
[4]
Быстрая подача
Рабочая подача
[
12
]
Запись программы 3
3-197

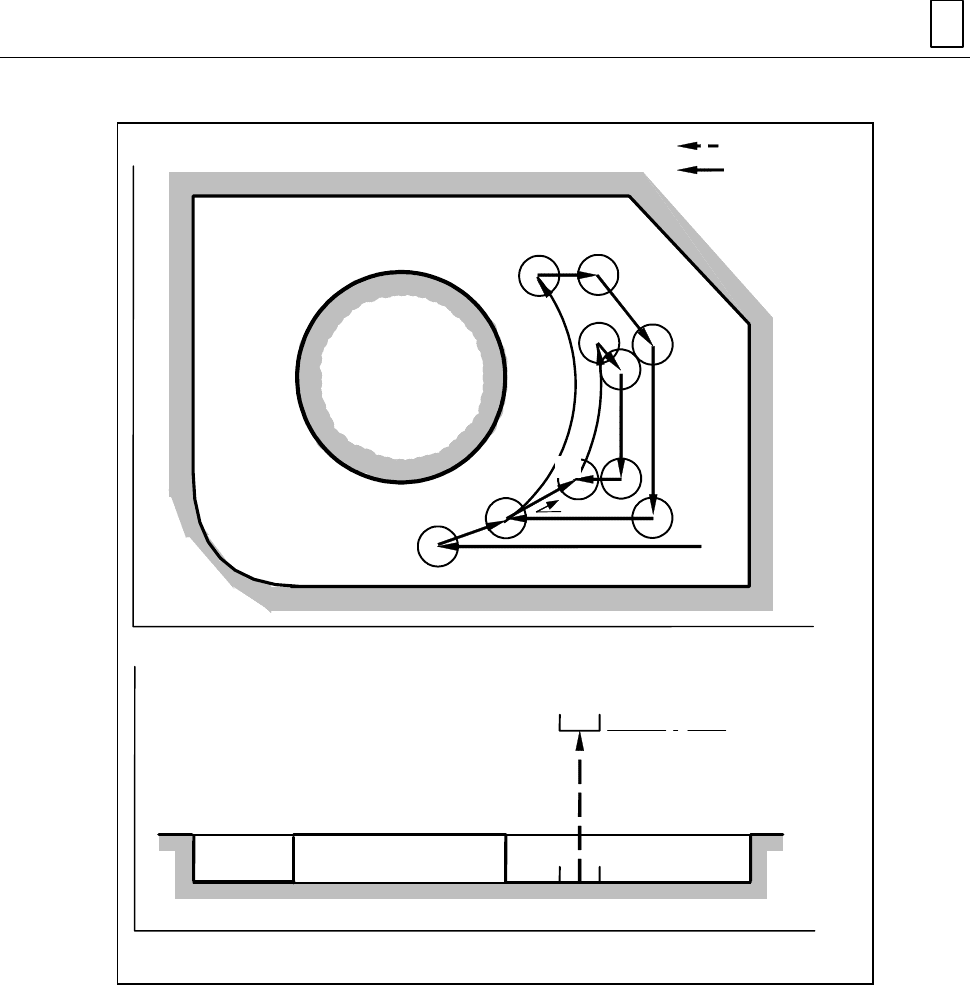

- Обрабока остаточного припуска.
M3P274
Y
X
[
11
]
[
12
]
[
13
]
[
14
]
Pe
Быстрая подача
Рабочая подача
Z
X
Pi
Pe
[
15
]
Pa: Точка подвода, определяемая данными APRCH-1, -2 в последовательности
инструмента
Pc: Точка врезания, устанавливаемая автоматически.
Pe: Точка отвода, устанавливаемая автоматически
Pi: Начальная точка
cur: Глубина радиального резания, определяемая данными WID-R в последовательности
инструмента
sr: Припуск на чистовую обработку в радиальном направлении, устанавливаемый
данными FIN-R в блоке обработки
3 Запись программы
3-198
Примечание 1. При отображении знака ? в разделах APRCH-1, -2 после нажатия
клавиши AUTO SET (Автоматическая установка) инструмент устанавливается
непосредственно в точку начала резания и выполняются операции [2] и [3]. В
этом случае координаты точки начала резания будут установлены в данных
разделах.
Примечание 2. См. подраздел 3-7-5, "Меры предосторожности при торцевой
обработке"
<Траектория движения инструмента>
[1] Инструмент
на скорости быстрой подачи перемещается в точку подвода. (См.
примечание1.)
[2] Инструмент на быстрой подаче перемещается к позиции с зазором.
[3] Инструмент перемещается к поверхности обработки. (Скорость подачи зависит от
данных AFD в последовательности инструмента.)
[4] Инструмент на скорости рабочей подачи перемещается в точку начала резания..
[5] и [6] Инструмент перемещается по внутреннему контуру.
[7]
При соприкосновении с внутренним контуром, инструмент перемещается по
внутреннему контуру.
[8] При выходе из внутреннего контура, инструмент перемещается по внешнему контуру.
[9] Для обработки внутреннего контура инстьрумент перемещается по той же
траектории, что и в [6].
[
10
] По причине изменения траектории, при соприкосновении с внутренним контуром,
инструмент перемещается по внутреннему контуру.
[
11
] Для обработки остаточного припуска инструмент перемещается по той же траектории,
что и в[8].
[
12
], [
13
] и [
14
] Остаточный припуск обрабатывается изнутри по круговому базису.
[
15
] После завершения обработки инструмент на скорости быстрой подачи
перемещается в начальную точку.
Запись программы 3
3-199

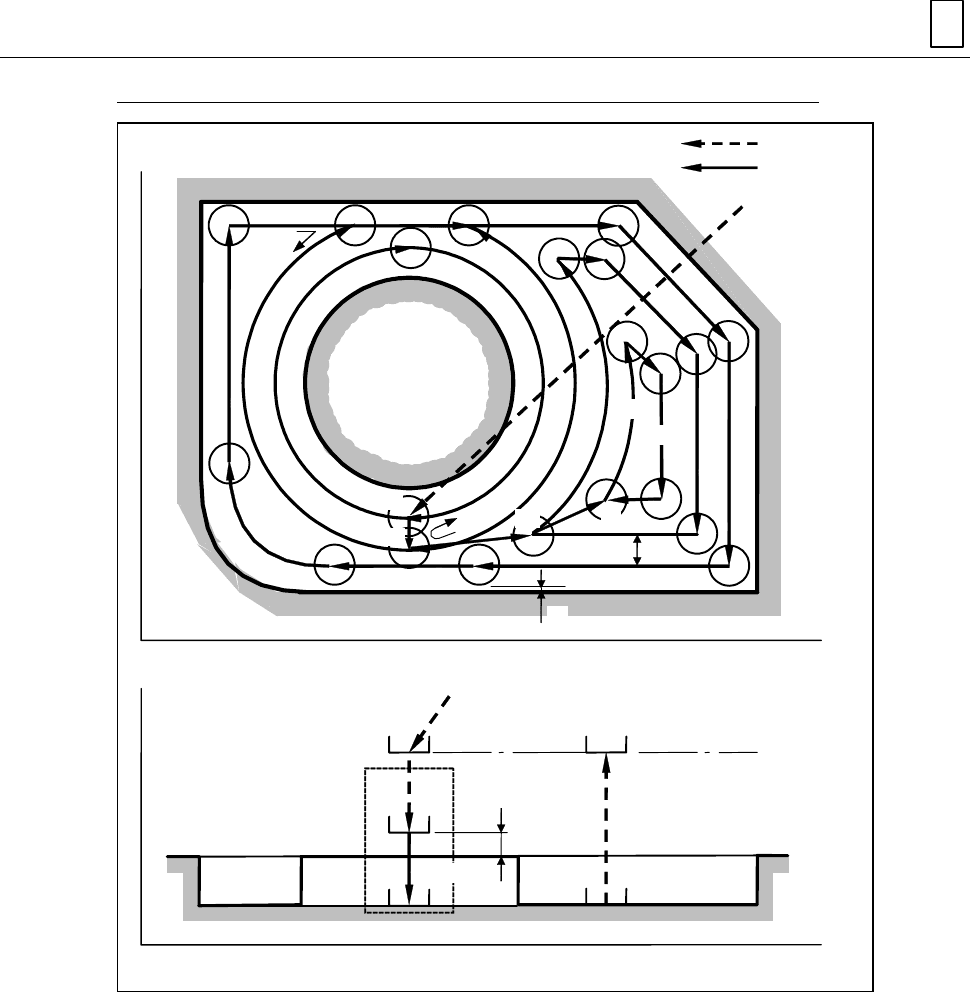

Обработка от внутреннего контура (чистовая или черновая обработка дна)
M3P275
X
Z
Pi
[1]
[2]
Pa = Pc [3]
[
14
]
Зазо
р
Pe
Примечание 2
Y
X
Pa
[5]
[
10
]
[6]
[9]
[4]
[7]
[8]
[
12
]
[
13
]
[
11
]
Pc
cur
Pe
sr
[1]
Быстрая подача
Рабочая подача
Выделенные подчеркиванием коды указывают адреса параметров.
Pa, Pc: Точка подвода, определяемая данными APRCH-1, -2 в последовательности
инструмента и точка врезания. (На рисунке выше точка врезания и точка
подвода совпадают.)
Pe: Точка отвода, устанавливаемая автоматически
<Траектория движения инструмента>
В [7] и [8] и [5] и [
10
], инструмент перемещается по той же траектории в обратном
направлении.
Примечание 1. При отображении знака ? в разделах APRCH-1, -2 после нажатия
клавиши AUTO SET (Автоматическая установка) инструмент
устанавливается непосредственно в точку начала резания и
выполняются операции [2] и [3]. В этом случае координаты точки
начала резания будут установлены в данных разделах.
Примечание 2. См. подраздел 3-7-5, "Меры
предосторожности при торцевой
обработке"
3 Запись программы
3-200
Чистовая обработка внешних стенок
Инструмент, которым ведется обработка на траектории перемещения, тот же, который
требуется для завершения обработки в блоке LINE OUT (Обработка внешнего контура).
Чистовая обработка внутренних стенок
Инструмент, которым ведется обработка на траектории перемещения, тот же, который
требуется для завершения обработки в блоке LINE OUT (Обработка внешнего контура).
E. Чистовая обработка
Чистовая обработка выполняется на основе значений данныхFIN-A and FIN-R.
- Чистовая обработка дна выполняется при0 < FIN-A.
- Чичтовая обработка внутренних и внешних стенок выполняется при 0 < FIN-R.
<Чистовая обработка дна и
стенок кармана>
При чистовой обработке дна и стенки точка, определенная данными APRCH-1, -2 в
последовательности инструмента, будет являться точкой подвода для чистовой
обработки дна. Для перехода от чистовой обработки дна к чистовой обработке стенок or
инструмент на скорости быстрой подачи перемещается от точки отвода чистовой
обработки дна к точке начала резания при чистовой
обработке стенки (см. рис. ниже).
Запись программы 3
3-201

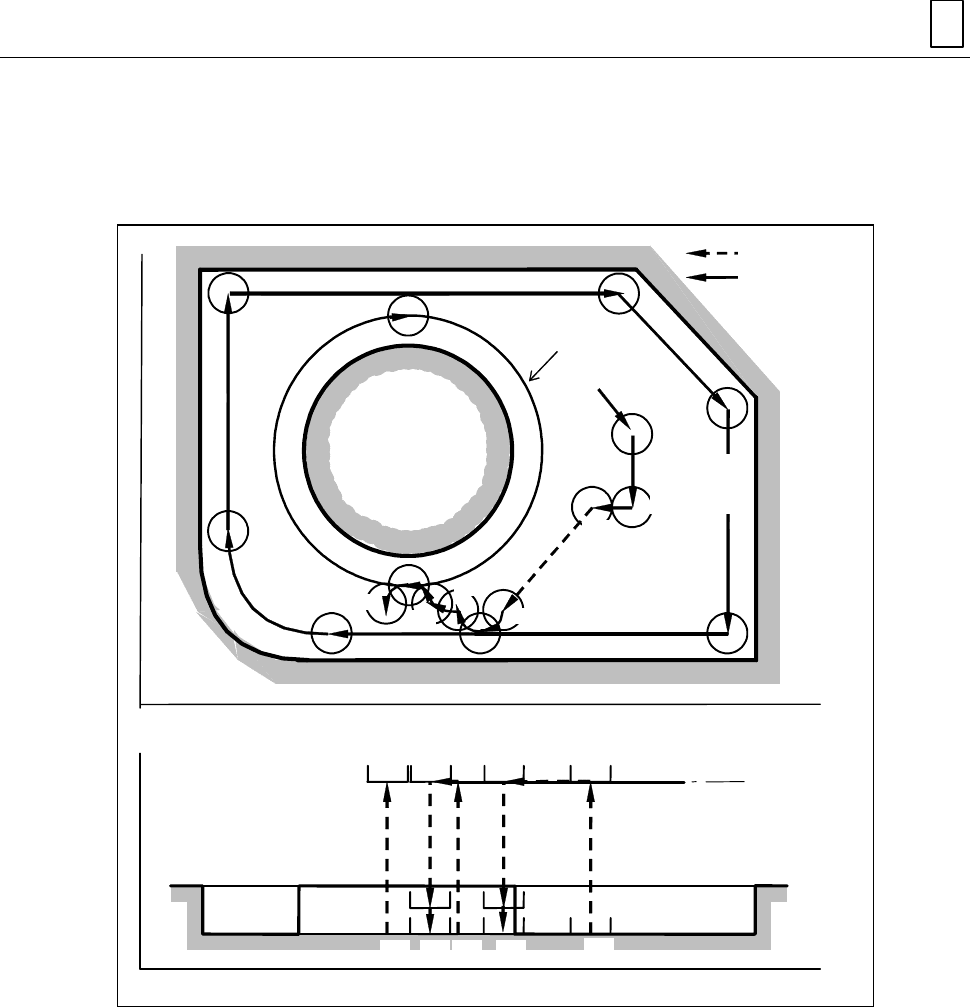

<Выполнение чистовой обработки стенок>
Чистовая обработка стенок выполняется в последовательности (чистовая обработка
внешних стенок → чистовая обработка внутренних стенок), в соответствии с устанговками
пармметра E93, бит 0.
M3P276
X
Z
Pi
[8]
[3]
[7][9]
[
12
]
[
10
]
[2]
[4]
[5]
Pe1
Pc2Pe2Pc3Pe3
Y
X
Чистовая обработка стенок
по внутреннему контуру
Чистовая
обработка
дна
[
11
]
[6]
Pe3
Pc3
Pe2
Pc2
Pe1
[1]
[3]
Чистовая обработка
по внешнему контуру
Быстрая подача
Рабочая подача
Pe1: Точка отвода при чистовой обработке дна.
Pc2: Начальная точка при чистовой обработке внешних стенок.
Pe2: Точка отвода при чистовой обработке внешних стенок.
Pc3: Начальная точка при чистовой обработке внутренних стенок.
Pe3: Точка отвода при чистовой обработке внутренних стенок.
Pi: Начальная точка
Примечание. При отображении знака ? в разделах APRCH-1, -2 после нажатия клавиши
AUTO SET (Автоматическая установка) инструмент устанавливается
непосредственно в точку начала резания и выполняются операции [2] и [3].
В этом случае координаты точки начала резания будут установлены в
данных разделах.
