3 Запись программы

3-222

9. AFD (Осевая подача)

Осевая подача устанавливается кратной подаче. Также клавишами меню может быть

выбрана быстрая подача (G00) или рабочая подача (G01).

CUT

G01

RAPID

G00

M3P294

Заготовка

Определение

данной величины.

Начальная точка

Функция AFD

Величина подачи

G00 Быстрая подача

G01 Параметр E17 может

использоватся для

определения:

Числовая

величина (α)

Подача × α

Подача ×

E17

10. TYPE

Выбрать вид операций при осевой обработке.

STANDARD TAPER

HELICAL PECKING

Подробнее см. подраздел 3-7-5, "Меры предосторожности при торцевой обработке"

Примечание 1. Установку пунктов можно производить, кода выбрано [CUT G01] в

блоке AFD.

Примечание 2. Данный пункт доступен только в следующих пяти блоках: STEP

(Обработка ступенчатой поверхности), POCKET Обработка

кармана), PCKT MT Обработка стенок кармана), PCKT VLY

(Обработка дна кармана), SLOT (Обработка паза).

11. PK-DEP (Подвод инструмента)

Задать первую глубину резания для подвода

инструмента.

Примечание. Данный пункт может быть установлен, когда выбрано [PECKING] для

TYPE в 10.

12. DEP-A

При черновой обработке устанавливается максимальный осевой шаг резания за один

проход. Если нажать клавишу меню [AUTO SET] (Автоматические установки), будет

введена меньшая величина, чем величина, которая была введена в данных в блоке

обработки, или, чем максималшьная глубина резания, зарегистрированная

в окне TOOL

FILE (Файл данных на инструмент).

Фактическая глубина резания при осевой обработке вычисляестся из данных блока

обработки DEP-A, SRV-A и FIN-A. (Формулу расчета см. в подразделе 3-7-5, "Меры

предосторожности при торцевой обработке")

Запись программы 3

3-223

13. WID-R

Максимальная глубина врезания за оборот вводится в блоке черновой обработки или в

блоке чистовой обработки дна.

Если выбрать пункт меню [AUTO SET], данные WID-R вычисляются автоматически при

помощи параметра E10 или E14 и номинального диаметра.

E10

WID-R =

Номинальный диаметр ×

: FCE MILL (Фрезерование торца),

TOP EMIL (Фрезерование верхней

поверхности концевой фрезой),

STEP (Фрезерование ступенчатой

поверхности)

E14

WID-R =

Номинальный диаметр ×

: POCKET (Фрезерование кармана),

PCKT MT (Фрезерование стенок

кармана), PCKT VLY

(Фрезерование дна кармана)

14. C-SP (Режимы резания)

Скорость шпинделя (окружная скорость) задается в м/мин.

Выбрать пункт меню AUTO SET (Автоматическая установка) для автоматического

расчета и установки оптимальных режимов резания на основе материала заготовки и

инструмента, а также глубины резания

15. FR

Величина подачи инструмента вводится в мм/об. Как и в случае с окружной скоростью,

ввод

осуществляется при помощи клавиш меню или числовых клавиш.

16. M (M-коды)

Установить необходимый М-код(ы) для его вывода сразу после установки инструмента в

шпиндель в режиме автоматической смены инструмента. Устанавливается до трех

М-кодов. Также может быть выбран и установлен общий М-код из меню (См. Список

параметров/Список предупредительных

сообщений/Список М-кода.)

3 Запись программы

3-224

3-7-5 Меры предосторожности при торцевой обработке

1. Траектория инструмента черновой обработки при условии, что «припуск на осевую

обработку (SRV-A) > глубины осевого резания (DEP-A)»

Резание выполняется за несколько проходов. Траектория инструмента определяется

параметром, сочетающим два фактора. Однако не все данные факторы доступны для

определенного блока обработки:

- Точка врезания в осевом направлении

- Тип траектории через точки подвода

Описание факторов приводится

в пунктах А и В ниже.

[Основная траектория инструмента]

M3P295

cua

Поверхность

чистовой

обработки

Зазо

Начальная точка

[1]

[3]

[5]

[2]

[4]

[6]

Быстрая подача

Рабочая подача

Заготовка

Коды в полужирном шрифте представляют адрес

Рис. 3-19 Основная траектория инструмента

cua: Глубина резания в осевом направлении за один проход.

Расчет cua:

ta – sa

cua =

ta – sa

n =

ta: Припуск осевого резания SRV-A, устанавливаемый в блоке обработки.

sa: Припуск на чистовую обработку FIN-A, устанавливаемый в блоке обработки.

ca: Глубина осевого резания DEP-A, устанавливаемая в последовательности

инструмента

n: Количество проходов в осевом направлении

(Десятичная дробь округляется до целого числа)

Запись программы 3

3-225

A. Установка точки врезания в осевом напрвлении

Выбрать один из следующих друх типов движения:

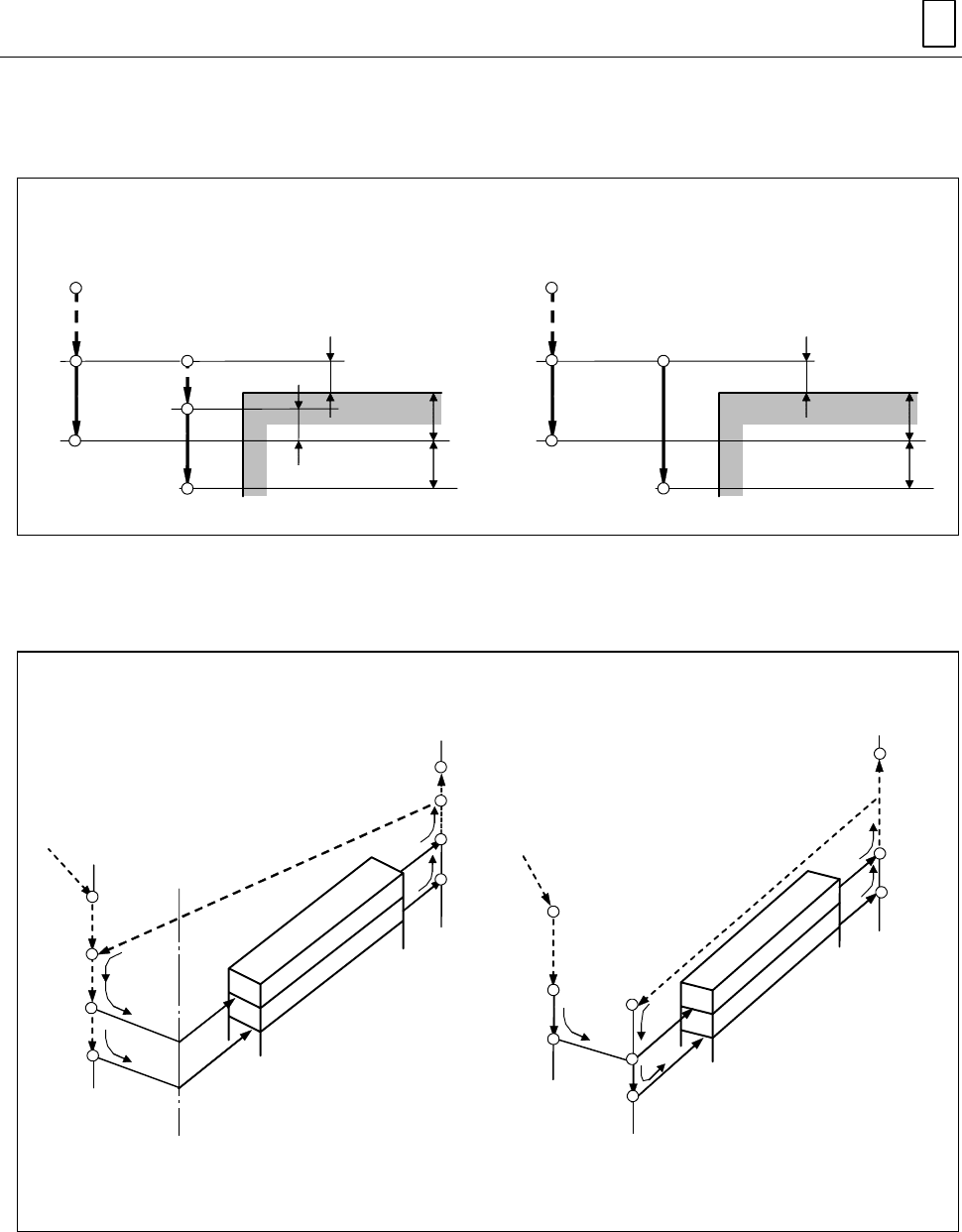

M3P237

Зазор

cua

Зазор

cua

(1) Перемещение на быстрой подаче в позицию с

зазором над обрабатываемой поверхностью

(2) Фиксация началной точки обработки

Первая обработка

Вторая обработка

Первая обработка

Вторая обработка

B. Установка типа траектории через точку подвода

Выбрать один из следующих друх типов движения:

M3P238

[3]

[6]

[4]

[2]

[5]

[1]

[2]

[1]

[5]

[6]

[3]

[4]

(1) Точка подвода достигается во всех проходах (2) Точка подвода достигается только в первом проходе

Точка подвода

Начальная точка

обработки

Точка отвода

Точка подвода

Начальная точка обработки

Точка отвода

3 Запись программы

3-226

<Параметры для задания траектории перемещения инструмента>

Прарметры, для задания траектори перемещения инструмента в каждом блоке обработки

приведены ниже.

Торцевое фрезерование верхней поверхности(TOP EMIL): E97

Блок фрезерования ступенчатой поверхности при помощи концевой фрезы (STEP): E91

Фрезерование кармана (POCKET): E92

Блок фрезерования стенок кармана (PCKT MT): E93

Блок фрезерования дна кармана (PCKT VLT): E94

Торцевое фрезерование канавки (SLOT): E96

(Коды с полужирнам

шрифтом представляют адреса параметров пользователя.)

Для A: бит 4 каждого параметра = 0: Установленная точка начала резания, (2)

1: Быстрая подача инструмента в позицию с

захором над обрабатываемой поверхностью (1)

* Что касается условия (1), начальное положение подачи определяется установками

параметра E7 (вместо зазора) использованного при второй обработке, когда

выполнялись следующия условия.

- Задано значение "1" в параметре E96,

бит 1(Блок SLOT ) или в других параметрах, бит

- Выбран блок TOP EMIL, STEP, POCKET, PCKT MT, PCKT VLY или SLOT.

Для B: Параметр E95 , бит 2= 0: Движение инструмента через точку подвода

только при первом проходе, (2)

1: Движение через точку подвода при каждом

проходе, (1)

Примечание 1. Установка типа движения используется только в блоке торцевого

фрезерования канавки (SLOT).

Примечание 2. Траектория инструмента, показанная выше на рис.

базовой

траектории, выбирается автоматически для торцевого фрезерования, для

которого данные параметры не устанавливаются.

2. Изображение траектории инструмента при осевом резании

- Черновая обработка (Выбрано [STANDARD] )

M3P296

Зазор

Поверхность чистовой обработки

[1]

[2]

[3]

Быстрая подача

Рабочая подача

Запись программы 3

3-227

- Черновая обработка (Выбрано [PECKING])

D740PA053

Зазор

[1]

[2]

[3]

PK-DEP

E37

Поверхность чистовой обработки

Быстрая подача

Рабочая подача

- Чистовая обработка дна

(Фрезерование ступенчатой поверхности при помощи концевой фрезы, Фрезерование

кармана, фрезерование стенок кармана, фрезерование дна кармана)

M3P297

Зазор

Поверхность чистовой обработки

[1]

[2]

[3]

Быстрая подача

Рабочая подача

- Чистовая обработка

(Торцевое фрезерование верх. поверхн., Фрезерование паза)

M3P298

[2]

[3]

[1] Быстрая подача

Рабочая подача

Зазор

Выделенные подчеркиванием коды указывают адреса параметров.

Pi: Начальная точка

ta: Припуск при осевой обработке (SRV-A) следует вводить в блоке обработки.

3 Запись программы

3-228

sa: Припуск при чистовой обработке по осям (FIN-A) следует вводить в блоке

обработки.

Примечание 1. Значение начального припуска осевого резания, заданное

безопасным зазором, будет равно параметру E7 при одновременном

выполнении двух следующих условий:

- Значение выбранного параметра в используемом блоке равно 1.

Блок Параметр Блок Параметр

Торцевое

фрезерование верх.

поверхн.

E97, бит 2 Фрезерование стенок

кармана

E93, бит 2

Фрезерование

ступенчатой

поверхности при

помощи концевой

фрезы

E91, бит 2 Фрезерование дна

кармана

E94, бит 2

Фрезерование кармана E92, бит 2 Фрезерование паза E96, бит 1

- Инструмент предварительной обработки установлен в данной

последовательности инструмента.

Примечание 2. Значение начального припуска радиального резания, заданное

параметромE2, будет равно параметру E5 при одновременном выполнении

двух следующих условий:

- Значение выбранного параметра в используемом блоке равно 1.

Блок Параметр Блок Параметр

Фрезерование

ступенчатой

поверхности при

помощи концевой

фрезы

E91, бит 3 Фрезерование стенок

кармана

E93, бит 3

Фрезерование кармана E92, бит 3 Фрезерование дна

кармана

E94, бит 3

- Инструмент предварительной обработки установлен в данной

последовательности инструмента.

Запись программы 3

3-229

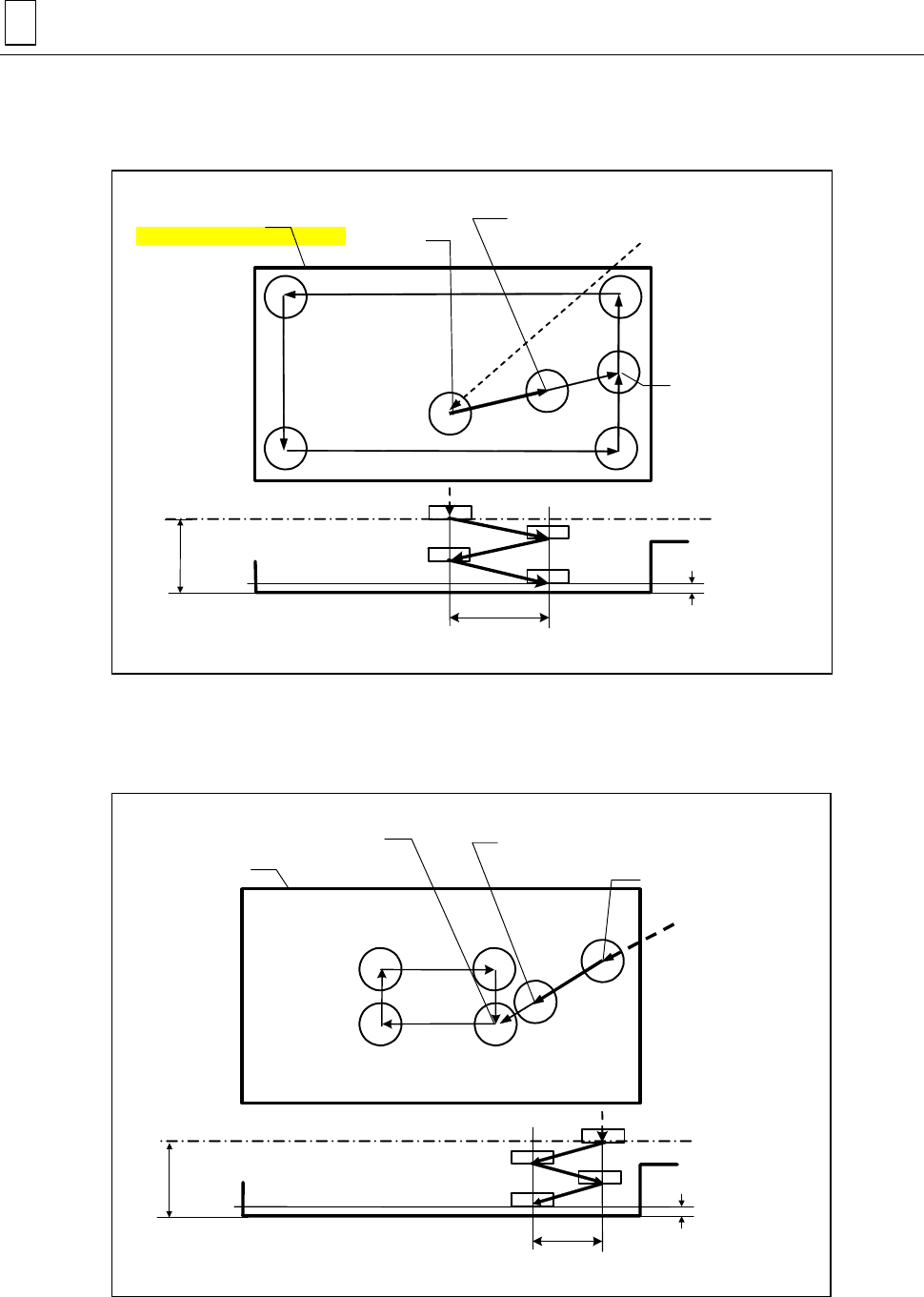

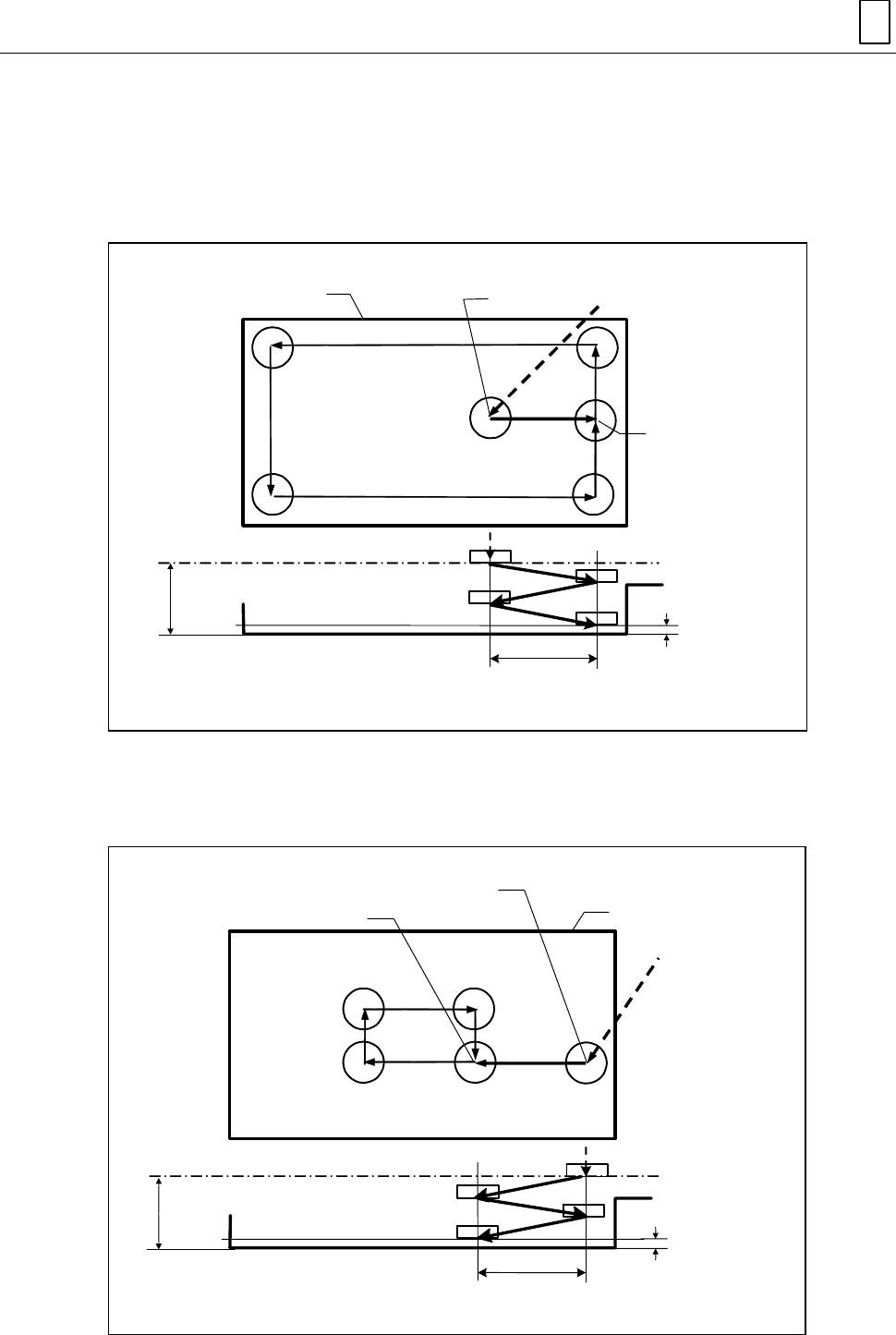

3. Траектория перемещения инструмента в схеме подвода при нарезании резьбы

метчиком и в схеме подвода при винтовом нарезании резьбы

- Схема подвода для нарезания резьбы метчиком

(Схема обработки: внешний контур → внутренний контур, точка подвода: определяется

автоматически).

D740PA054

Последовательность контура

Начальная точка обра

Начальная точка конусной обработки

Припуск при чистовой о

Расстояние подвода

Осевой зазор

+ Осевой припуск

- Схема подвода для нарезания резьбы метчиком

(Схема обработки: внешний контур → внутренний контур, точка подвода: определяется

автоматически).

D740PA055

Начальная точка обработки

Последовательность конту

Начальная точка конусной обработки

Припуск при чистовой об

Расстояние подвода

Осевой зазор

+ Осевой припуск

3 Запись программы

3-230

- Схема подвода для нарезания резьбы метчиком

(Схема обработки: внешний контур → внутренний контур, точка подвода: определяется

автоматически).

D740PA056

Последовательность контура

Начальная точка обр

Начальная точка конусной обработки

Расстояние подвода

Подвод-1, Подвод-2

Припуск при чистовой о

Осевой зазор

+ Осевой припуск

- Схема подвода для нарезания резьбы метчиком

(Схема обработки: внешний контур → внутренний контур, точка подвода: определяется

автоматически).

D740PA057

Последовательность контура

Начальная точка обработки

Начальная точка конусно

Расстояние подвода

Подвод-1, Подвод-2

Припуск при чистовой о

Осевой зазор

+ Осевой припуск

Запись программы 3

3-231

Примечание 1. Как показано ниже, расстояние подвода в схеме определяется

автоматически при помощи параметра.

Расстояние подвода = Номинальный диаметр инструмента ×

Ошибка!

Примечание 2. Угловой коэффициент подвода в схеме может быть изменен при

помощи параметра E35.

Примечание 3. Направление подвода определяется автоматически, как показано

ниже.

- Точка подвода задана автоматически.

От внешнего контура к внутреннему

контуру. Направление линии, которая

ровно делит угол, образованный сторонами контура, между которыми

находится начальная точка обработки.

От внутреннего контура к внешнему контуру. Направление касательной к линии,

которая соединяет начальную точку обработку с последующей.

- Точка подвода задана вручную.

Направление касательной к линии, которая соединяет точку подвода с

начальной точкой обработки.

Примечание 4. Если расстояние подвода настолько велико, что пересекается с

последовательностью профиля или траекторией перемещения

инструмента, будет дано предупредительное сообщение 705

APPROACH POINT ERROR (705 Ошибка точки подвода).

- Схема подвода при винтовом нарезании резьбы

(Схема обработки: внешний контур → внутренний контур, точка подвода: определяется

автоматически).

D740PA058

Последовательност

Начальная точка обработки

Расстояние подвода

Припуск при чистовой о

Осевой зазор

+ Осевой припуск

Оборот по спирали

Начальная точка спир
