3 Запись программы

3-232

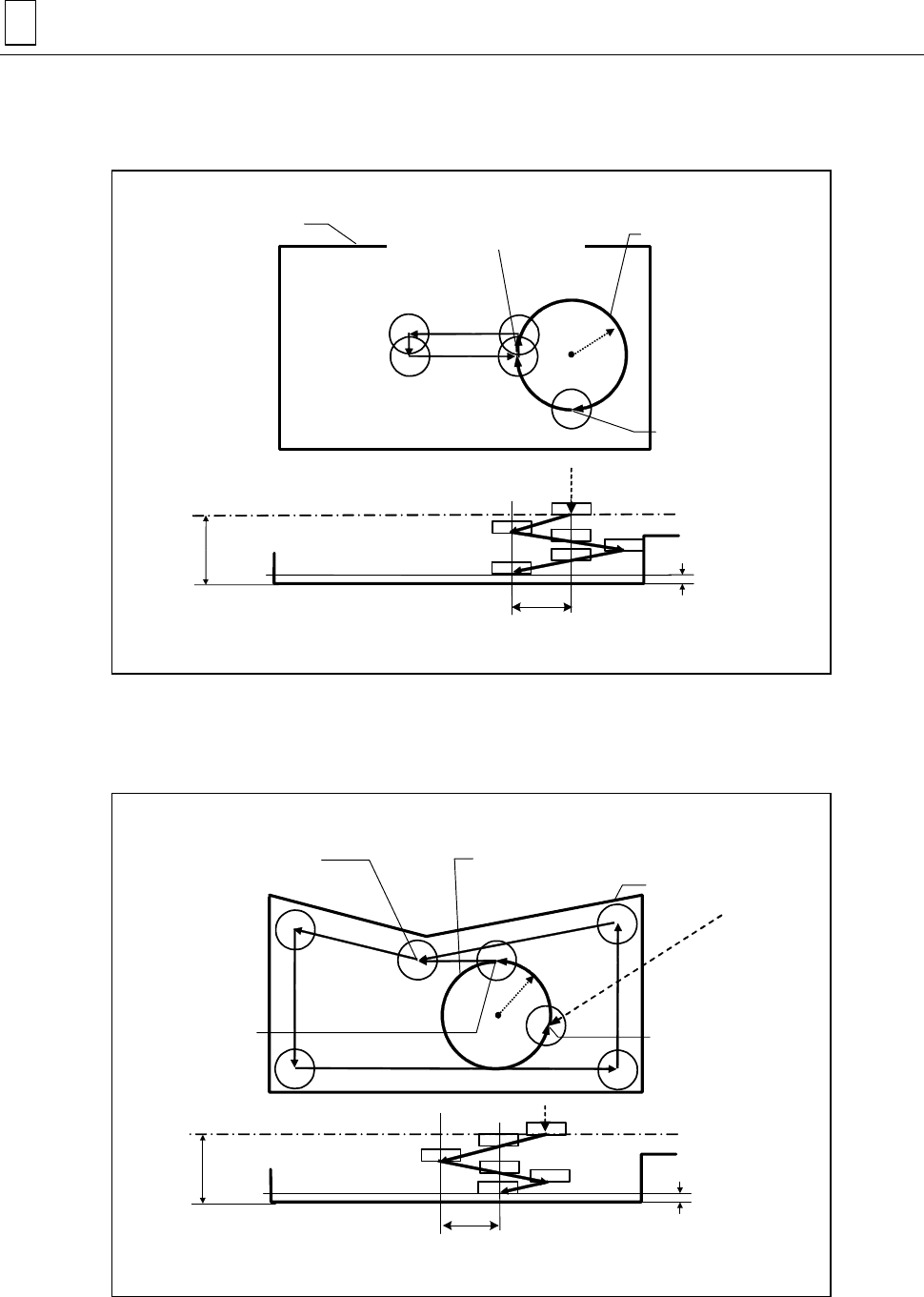

- Схема подвода при винтовом нарезании резьбы

(Схема обработки: внешний контур → внутренний контур, точка подвода: определяется

автоматически).

D740PA059

Последовательность кон

Начальная точка обработки

Расстояние подвода

Припуск при чистовой о

Осевой зазор

+ Осевой припуск

Оборот по спирали

Начальная точка спира

- Схема подвода при винтовом нарезании резьбы

(Схема обработки: внешний контур → внутренний контур, точка подвода: определяется

автоматически).

D740PA060

Последовательность к

Начальная точка обработки

Расстояние подвода

Припуск при чистовой об

Осевой зазор

+ Осевой припуск

Оборот по спирали

Начальная точка

спиральной резки

Подвод-1

Подвод-2

Запись программы 3

3-233

- Схема подвода при винтовом нарезании резьбы

(Схема обработки: внешний контур → внутренний контур, точка подвода: определяется

автоматически).

D740PA061

Последовательность контура

Начальная точка обработки

Расстояние подвода

Припуск при чистовой обр

Осевой зазор

+ Осевой припуск

Оборот по спирали

Начальная точка спира

Примечание 1. Как показано ниже, расстояние подвода в схеме определяется

автоматически при помощи параметра.

Расстояние подвода = Номинальный диаметр инструмента ×

Ошибка!

Примечание 2. Угловой коэффициент подвода в схеме может быть изменен при помощи

параметра E33.

Примечание 3. Вращение по спирали идет по касательной к траектории, на

которой лежит точка подвода и начальная точка обработки.

Примечание 4. Направления вращения по спирали инструмента определяется

автоматически, как показано ниже.

- От внешнего контура к внутреннему контуру. Направление вращения

определяется как TYPE (Тип) в данных последовательности инструмента.

- От внутреннего контура к внешнему контуру. Обратное направление вращения

определяется как TYPE (Тип) в данных последовательности инструмента.

Примечание 5. Если расстояние подвода

настолько велико, что пересекается с

последовательностью профиля или траекторией перемещения

инструмента, будет дано предупредительное сообщение 705

APPROACH POINT ERROR (705 Ошибка точки подвода).

4. Другие меры предосторожности

1. Если данные контура и данные на инструмент или параметры, будут изменены после

автоматического определения данных в пунктах меню APRCH-1, -2 (Положение

подвода 1, 2) в последовательности инструмента (выделяется желтым

цветом),

начальная точка обработки не будет установлена в том же месте, и траектория

перемещения инструмента тоже будет изменена.

3 Запись программы

3-234

2. Если обработка производится в обратном направлении или выполняется

фрезерование углубления в режиме фрезерования кармана, могут оставаться

необработанные участки. Может остаться до 32 необработанных участков, тогда

будет автоматически выполнена обработка. Тем не менее, при наличии 32

необработанных участков будет дано предупредительное сообщение.

Запись программы 3

3-235

3-7-6 Коррекция при превышении ширины резания

При фрезеровании кармана, ширина резания внутри обрабатываемого контура

определяется при помощи данных WID-R в последовательности инструмента. Тем не

менее, при первом проходе и далее ширина резания равна диметру инструмента.

Поэтому, нагрузка при резании больше, чем нагрузка применяемая при следующем

проходе. Чтобы сделать нагрузку постоянной на всех проходах, величина поачи

автоматически уменьшается при

первом проходе.

1. Условия выполнения

Коррекция ширины резания доступна во время фрезерования кармана, в следующих

четырех случаях, в которых ширина резания равна диаметру инструмента.

A. Движение из точки подвода в начальную точку обработки

На рис. приведен пример для блока фрезерования кармана.

Pa: Точка подвода

Pc: Точка врезания

M3P299

Автоматическая коррекция

B. Первый проход

M3P300

Автоматически

отткорректирован при

Диам. инс.

Стандартная величина

DEP-R

3 Запись программы

3-236

C. Движение в начальную точкуследующей обработки

M3P3001

1-ый проход

2-ой проход

Автоматическая коррекция

D. Первый при перемещении инструмента в обратном направлении

На рис. приведен пример для блока фрезерования стенок кармана.

Величина подачи откорректирована в первом

проходе, при обработке по внутреннему контуру.

M3P302

2. Обработка

Коррекция ширина резания доступна при черновой обработке в блоках фрезерования

кармана, фрезерования ступенчатой поверхности при помощи концевой фрезы,

фрезерования стенок кармана, фрезерования дна кармана.

3. Коэффициент коррекции

Коррекция запраграммированной величины рабочей подачи определяется параметром

E18.

Коррекция ширины недоступна, если в качестве значения параметра задано "0".

Запись программы 3

3-237

3-7-7 Данные последовательности контура в блоке контурной обработки/обработки

торца

После ввода данных в блок обработки и последовательность инструмента производится

установка в последовательность контура данных контура обработки.

1. Определение контуров

Для контурной и торцевой обработки выбирают один из следующих контуров:

Стандартный контур Произвольный контур

КВАДРАТ ОКРУЖНОСТЬ ПРОИЗВОЛЬНЫЙ

M3P303

Произвольные контуры могут быть разделены на два типа, как показано выше.

Стандартные контуры являются замкнутыми.

A. Замкнутый и разомкнутый контуры

В зависимости от блока обработки контур обработки может быть двух типов:

Таблица 3-3 Замкнутый и разомкнутый контуры

Замкнутый контур Разомкнутый контур

Стандартный контур Произвольный контур Произвольный контур

M3P304

Контурная

обработка

LINE OUT, LINE IN, CHMF OUT, CHMF IN

LINE CTR, LINE RGT, LINE LFT,

CHMF RGT, CHMF LFT

Обработка одного

определенного

контура

FCE MILL, TOP EMIL,

POCKET

Торцевая

обработка

Обработка двух

определенных

контуров

STEP, PCKT MT,

PCKT VLY

SLOT

Стандартный контур торцевой канавки для блока SLOT (Фрезерование пазов и канавок)

не устанавливается.

3 Запись программы

3-238

2. Меры предосторожности при определении произвольного контура

1. Для разомкнутого контура обязательна установка координат его начальной и

конечной точек.

2. В разомкнутом контуре невозможно выбрать угол (C или R) его начальной или

конечной точек..

3. Значение начальной точки различается для разомкнутого и замкнутого контуров..

- Разомкнутый контур......Начальная точка – есть отдельная точка.

- Замкнутый контур .........

Начальная точка – линия от конечной точки до начальной

точки

Пример. В блоке обработки установлен режим XY

FIG PTN SHIFT-R X Y R/th I J P CNR R-FEED RGH

LINE

45.

80.

45.

50.

100.

Контур обработки данной программы, отображаемый на экране см. на рис. ниже.

Конечная

точка

Начальная

точка

Начальная

точка

100

x x

D734P0035

Конечная

точка

100

Под начальной точкой подразумевается точка Под начальной точкой подразумевается линии

от начальной до конечной точки

Закрытый контур Открытый контур

3. Ввод данных последовательности контура

- Выбрать меню

После установки данных последовательности инструмента для блока контурной/торцевой

обработки на экран выводится меню (см. ниже). Из данного меню выбрать SQUARE

(Квадрат), ОКРУЖНОСТЬ (Окружность) или ARBITRY (Произвольный).

КВАДРАТ

ОКРУЖНОС

ТЬ

ПРОИЗВОЛ

ЬНЫЙ

SHAPE

END

При выборе контура ARBITRY (Произвольный) на экране отображается следующее меню:

LINE

CW ARC

CCW ARC

CW SHIFT

CCW SHFT

SHAPE

SHIFT

REPEAT

END

STARTING

POINT

SHAPE

END

Устанавливаемые данные контура различаются в зависимости от режима (MODE),

который был выбран для блока обработки. Ниже приведено описание данных контура для

каждого режима.

Запись программы 3

3-239

A. В блоке установлен режим ZC

1. Стандартный контур

- Квадрат (SQR)

D734P0036

P1C

P1Z

P3Z

CN2

Начальная

точка

P3C

Начальная точка

SHIFT-R

Диагональная точка

Разрез цилиндрической плоскости

Система координат

программы

Диагональная точка

CN1 CN4

CN3

FIG PTN SHIFT-R P1Z/CZ P1C/CC P3Z/R P3C CN1 CN2 CN3 CN4

1 SQR

[1] [2] [3] [4] [5] [6] [6] [6] [6]

Положение курсора Описание

[1] SHIFT-R Установка радиального положения квадратного контура

[2] P1Z/CZ Установка координаты Z начальной точки.

[3] P1C/CC Установка координаты C начальной точки.

[4] P3Z/R Установка координаты Z диагональной точки

[5] P3C Установка координаты C диагональной точки

[6] CN1 - CN4 Установка контура обработки в четырех углах

Более подробное описание см. в примечании 2.

3 Запись программы

3-240

- Окружность (CIR)

Система координат

программы

Центр

Раз

ез

илин

др

ической плоскости

D734P0037

РАДИУС

SHIFT-R

FIG PTN SHIFT-R P1Z/CZ P1C/CC P3Z/R P3C CN1 CN2 CN3 CN4

1 CIR

[1] [2] [3] [4]



   

Положение курсора Описание

[1] SHIFT-R Установка радиального положения дуги окружности..

[2] P1Z/CZ Установка координаты Z центра окружности

[3] P1C/CC Установка координаты C центра окружности

[4] P3Z/R Установка радиуса окружности.

Запись программы 3

3-241

2. Произвольный контур

- Прямая(LINE)

Конечная точка

SHIFT-R

Разрез цилиндрической плоскости

D734P0038

Угол

Конечная точка

Система координат

программы

FIG PTN SHIFT-R Z C R/th I J P CNR R-FEED RGH

1 LINE

[1] [2] [3] [4] [5] [6] [7] [8] [9] [

]

Положение курсора Описание

[1] SHIFT-R Установка радиального положения линейного контура.

[2] Z

Установка координаты Z конечной точки контурной обработки.

Если точка неизвестна, нажать клавишу меню [?].

[3] C

Установка координаты C конечной точки контурной обработки.

Если точка неизвестна, нажать клавишу меню [?]

[4] R/th Установка угла th между осью Z и контуром обработки.

[5] I Установка значения вектора оси Z.

[6] J Установка значения вектора оси C.

[7] P

Выбрать из меню положение точки пересечения с другим контуром.

Примечание. Более подробное описание см. в разделе «Функция автоматической

установки режимов резания».

[8] CNR

Установка контура обработки в углу конечной точки.

Более подробное описание см. в примечании 2.

[9] R-FEED Установка величины подачи при черновой обработке

[

] RGH

Установка величины подачи при чистовой обработке в соответствии с шероховатостью

поверхности.

Более подробное описание см. в примечании
