3 Запись программы
3-262
FIG PTN SHIFT-R Z C R/th I J P CNR
R-FEED RGH
1 FIG-SH [1] [2]
Use LINE, CW ARC or CCW ARC to enter a defined shape.
999 REP-EN
: Ввод данных не обязателен.
Положение
курсора
Описание
[1] SHIFT-R Установка положения радиуса в плоскости ZY. Более подробное описание см.
в разделе Квадрат режима ZY
[2] CNR Установка количества повторений заданного контура.
3. Функция [REPEAT END] (завершение повтора)
Нажать клавишу меню REPEAT END (Завершение повтора) для завершения
последовательности контура FIG-SH (по часовой или против часовой стрелки).
Пример
M3P324
Система
координат
программы
Начальная
точка
10
10
150
50
50
100
[1] [2] [3] [4]
Y
Z
FIG PTN SHIFT-R Z C R/th I J P CNR R-FEED RGH
1
2
3
4
5
6
7
FIG-SH
LINE
LINE
LINE
LINE
LINE
REP-EN
10.
50.
90.
100.
140.
150.
0.
0.
50.
50.
0.
4
ПОДГОТОВКА ПРОГРАММЫ 3
3-253
3 ПОДГОТОВКА ПРОГРАММЫ
3-7
Стр. 3-253
Рис. 3-1
Рис. 3-2
Рис. 3-3
Рис. 3-4
Рис. 3-5
Рис. 3-6
Рис. 3-7
Рис. 3-8
Рис. 3-9
Рис. 3-10
Рис. 3-11
Рис. 3-12
Рис. 3-13
Рис. 3-14
Рис. 3-15
Рис. 3-16
Рис. 3-17
Таблица 3-1
Таблица 3-2
Таблица 3-3
3 ПОДГОТОВКА ПРОГРАММЫ
3-254
3-8 Блоки токарной обработки
В блоках токарной обработки указывается способ обработки заготовки и данные по
контуру обрабатываемого участка заготовки.
Указать координаты контура заготовки на осях системы координат станка независимо от
угла поворота шпиндельной головки.
Каждый блок токарной обработки состоит из двух последовательностей:
- последовательность инструмента……… вводятся данные последовательности
используемых инструментов в блоке;
- последовательность моделирования профиля
….. вводятся указанные на чертеже
данные о размерных параметрах
обработки.
3-8-1 Типы блоков токарной обработки
Имеется восемь типов блоков токарной обработки:
- Блок обработки прутковых заготовок (BAR)
- Блок обработки по сложному контуру (CPY)
- Блок обработки углов (CORNER)
- Блок подрезки торцов (FACING)
- Блок нарезания резьбы (THREAD)
- Блок прорезания канавок (T. GROOVE)
- Блок сверления (T. DRILL)
- Блок обработки метчиком (T. TAP)
3-8-2 Выбор блока токарной обработки
(1) Нажать в меню клавишу выбора (она располагается с правой стороны ряда клавиш
меню). На экране появляется слудующее меню:
POINT
MACH-ING
LINE
MACH-ING
FACE
MACH-ING
TURNING
MACH-ING
MANUAL
PROGRAM
END SHAPE
CHECK
>>>
(2) При нажатии клавиши меню [TURNING MACH-ING] (Токарная обработка)
появляется следующее функциональное меню блоков.
BAR
CPY
CORNER
FACING
THREAD
T.GROOVE
T.DRILL
T.TAP
FINISH
ALLOW
(3) Нажать клавишу меню, соответствующую нужному блоку обработки.
ПОДГОТОВКА ПРОГРАММЫ 3
3-255
Примечание об опциях меню [FINISH ALLOW.] (Чистота обработки после фрезерования):
Если в вышеприведенном меню был выбран пункт [FINISH ALLOW], который
подсвечивается, как показано ниже, то при создании блока токарной обработки можно
автоматически установить значение чистоты обработки из предыдущего блока.
BAR
CPY
CORNER
FACING
THREAD
T.GROOVE
T.DRILL
T.TAP
FINISH
ALLOW
- Значения чистоты обработки для осей Х и Z (FIN-X и FIN-Z) устанавливаются
автоматически на основании значений, заданных в блоке.
- Если в предыдущем блоке точения не указаны припуски на чистовую обработку, в
заданную технологическую последовательность будут введены значения из более
ранних блоков, а если данные значения не обнаружены ни в одном из блоков
токарной
обработки вплоть до начала программы, припуски на чистовую обработку не будут
устанавливаться автоматически.
- Опция меню [FINISH ALLOW] будет оставаться в подсвеченном состоянии даже после
отключения и последующего включения питания станка.
3 ПОДГОТОВКА ПРОГРАММЫ
3-256

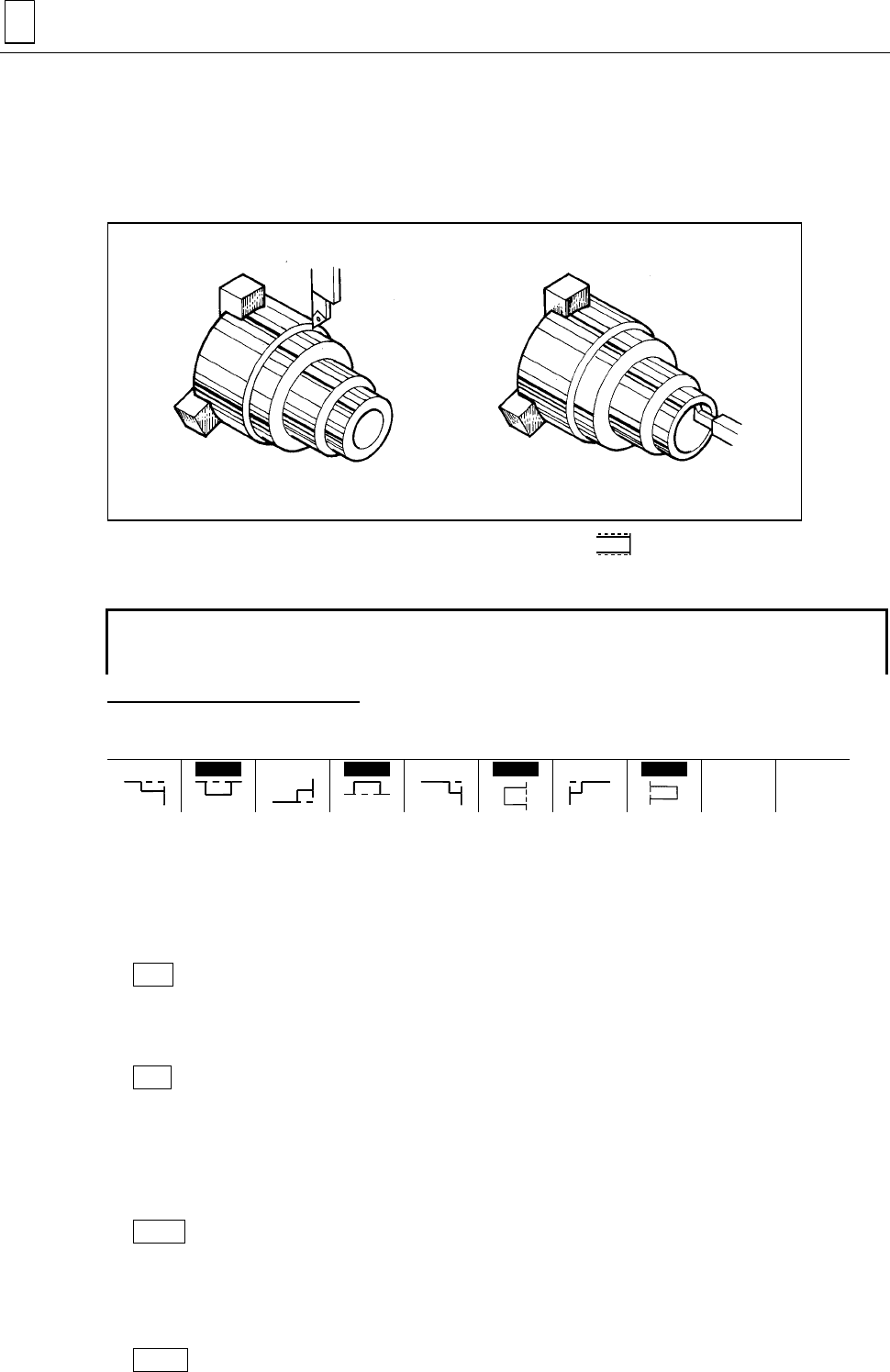

3-9 Блок обработки прутковых заготовок (BAR)
Выбрать блок обработки прутковых заготовок для точения наружного контура,
внутреннего контура, переднего или заднего торца круглых прутковых заготовок
универсальным режущим инструментом.
M210-00429
Для выбора данного блока нажать клавишу меню [BAR
]
3-9-1 Настройка данных блока
UNo. UNIT PART POS-B CPT-X CPT-Z FIN-X FIN-Z
∗ BAR [1] [2] [3] [4] [5] [6]
[1] PART (Участок обработки)
При установке курсора в данном разделе на экране отобразится следующее меню:
OUT
OUT
IN
IN
FACE
FACE
BACK
BACK
Выбрать в меню участок обработки:
Участки обработки для каждого раздела меню:
OUT : Наружный контур (резание от переднего торца)
.........................Разомкнутый наружный контур
OUT
: Наружный контур (резание с центра наружного контура)
.........................Обработка с центра наружного контура
IN : Внутренний контур (резание от переднего торца)
.........................Разомкнутый внутренний контур
IN
: Внутренний контур (резание с центра внутреннего контура)
.........................Обработка по разомкнутому контуру
переднего торца
FACE : Передний торец (резание по внешней или внутренней периферии)
.........................Обработка по разомкнутому контуру
переднего торца
FACE
: Передний торец (резание от центра переднего торца)
.........................Обработка от центра переднего торца
BACK : Задний торец (резание по внешней или внутренней периферии)
.........................Обработка по разомкнутому контуру
заднего торца
BACK
: Задний торец (резание от центра заднего торца)
ПОДГОТОВКА ПРОГРАММЫ 3
3-257
.........................Обработка от центра заднего торца
<BACK : Разомкнутый задний торец> < : Центр заднего торца>
<FACE : Разомкнутый передний торец> < : Центр переднего торца>
<IN : Разомкнутый внутренний диаметр> < : Центр внутреннего диаметра>
< : Центр наружного диаметра>
<OUT : Разомкнутый наружный диаметр>
BAC
FAC
IN
OUT
T4P030
3 ПОДГОТОВКА ПРОГРАММЫ
3-258
[2] POS-B
При установке курсора в данном разделе на экране отобразится следующее меню:
← ↓ →
Из данного меню выберите угол для индексации оси B. Угол может быть установлен с
помощью числовых клавиш.
Примечание. Если была загружена программа для серий М640, этот раздел остается
пустым и вам необходимо ввести углы самостоятельно.
POS-B = 0 POS-B is oblique
Z
Координатная
система
заготовки
Y
X
Начало координат
Токарный шпиндель
Z
Y
X
Координатная
система
заготовки
Начало координат
Токарный шпиндель
POS-B = 90 POS-B = 180 (Станок с токарным шпинделем No. 2)
Z
Y
X
Координатная
система
заготовки
Начало координат
Токарный шпиндель
Z
Y
X
Токарный шпиндель No. 1
Координатная
система
заготовки
Начало координат
Токарный шпиндель No. 2
Примечание. В блоке фрезерования поверхностей ось Z обращена в
противоположенное, показанному на рисунке, направление.
ПОДГОТОВКА ПРОГРАММЫ 3
3-259
[2] CPT-X, [3] CPT-Z (координаты точки подачи по осям X и Z)
Установить координаты необходимой точки подачи по осям X и Z.
<OUT> < IN >
<FACE>
<BACK>
Точка подачи инструмента
Точка подачи инструмента
T4P036
Точка подачи инструмента
Точка подачи инструмента
Точка подачи
инструмента
Точка подачи
инструмента
Контур заготовки
Контур обработки
Точка подачи
инструмента
Точка подачи
инструмента
< >
OUT
< >
IN
<
>
FACE
< >
BACK
- Точка подачи относится к начальной точке резания режущей кромки инструмента.
Установка данных произведена. Последовательность данных автоматически
3 ПОДГОТОВКА ПРОГРАММЫ
3-260
определяет участок резания.
ПОДГОТОВКА ПРОГРАММЫ 3
3-261
[4] FIN-X, [5] FIN-Z
Установить значение чистоты обработки по осям X и Z (толщина удаляемого материала
при чистовой обработке).
Участок чистовой обработки
[6] FIN-Z
T4P018
[5] FIN-X ×
1
2
- Задать припуск на чистовую обработку в направлении по оси Х как величину диаметра.
- Данные значения используются для блоков обработки прутковых заготовок (BAR),
блоков обработки по сложному контуру (CPY), блоков торцевания (FACING) или блоков
обработки угла (CORNER).
Если данные значения установлены в предыдущих блоках, значения припусков на
чистовую обработку можно скопировать из уже заданных
в этих блоках. См. примечания
подраздела 3-8-2.
3-9-2 Установка данных последовательности инструмента
SNo. TOOL NOM. No. # PAT. DEP-1 DEP-2/NUM. DEP-3 FIN-X FIN-Z C-SP FR M M M
R1
F2
↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑
↑ ↑ ↑ ↑ ↑ ↑ ↑
[1] [2] [3] [4] [5] [6] [7] [8] [9] [
10
] [
11
] [
12
] [
13
] [
14
] [
15
][
15
][
15
]
Примечание 1.
:Здесь данные устанавливать необязательно.
Примечание 2.
При выборе последовательности использования инструментов
автоматически предлагается использовать не более двух
инструментов.
Вид обработки Схема использования инструмента
R1 (Черновая обработка) Автоматически выбирается один инструмент для черновой
обработки.
F2 (Чистовая обработка) Припуск на чистовую обработку > 0 : автоматически выбирается
один инструмент для чистовой обработки.
[1] TOOL
(Инструмент)
Название инструмента, использующегося для обработки, устанавливается
автоматически.
Если курсор будет находиться на данной позиции, на экране появится меню,
позволяющее сменить инструмент:
