3 ПОДГОТОВКА ПРОГРАММЫ

3-262

GENERAL

GROOVE

THREAD

T.DRILL

T.TAP

SPECIAL DRILL

- [2] TOOL

(Инструмент, участок обработки)

Если курсор будет находиться на данной позиции, на экране появится соответствующее

названию инструмента меню (как показано ниже), выбранное в пункте [1] TOOL

(Инструмент).

- При выборе GENERAL (резец общего назначения), GROOVE (канавочный резец) или

THREAD (резьбовой резец):

OUT

OUTER

DIAMETER

INNER

DIAMETER

EDG

EDGE

INNER

(BAK)

EDG

EDGE

(BAK)

- При выборе T-DRILL (сверло для токарной обработки) или T-TAP (метчик для токарной

обработки)

EDG

EDGE

EDG

EDGE

(BAK)

- При выборе SPECIAL (специальный резец)

0001 0002 0003 0004 0005 0006 0007 0008 0009

При создании блоков обработки прутковых заготовок инструменты обычно подбираются в

соответствии с выбранным для данного блока участком обработки:

PART (Участок обработки)

в данном блоке

TOOL

(Инструмент)

TOOL (инструмент, участок обработки)

OUT

(наружный контур)

OUT OUTER DIAMETER (снаружи, наружный диаметр)

OUT

OUT OUTER DIAMETER (снаружи, наружный диаметр)

(внутренний контур)

IN INNER DIAMETER (внутри, внутренний диаметр)

IN INNER (BAK) (внутри, задний торец)

IN INNER DIAMETER (внутри, внутренний диаметр)

IN INNER (BAK) (внутри, задний торец)

FACE

(передний торец)

OUT OUTER DIAMETER (снаружи по наружному диаметру),

EDG EDGE(снятие кромки),

EDG EDGE (BAK) (снятие кромки, задний торец)

FACE

EDG EDGE (снятие кромки),

EDG EDGE (BAK) (снятие кромки, задний торец)

BACK

(задний торец)

OUT OUTER DIAMETER(снаружи по наружному диаметру),

EDG EDGE (BAK) (снятие кромки, задний торец)

BACK

Резец общего

назначения

EDG EDGE (BAK) (BAK) (снятие кромки, задний торец)

Примечание. Вышеупомянутый пример применим при использовании наиболее

подходящего инструмента для общей модели обработки заготовки. Для

специально заданных профилей могут подходить не вошедшие в

вышеупомянутый пример инструменты.

[3] NOM.

(Номинальный размер)

Ввести номинальный размер инструмента с использованием цифровых клавиш. Под

обозначением NOM. имеются в виду данные, определяющие инструменты одного типа. В

ПОДГОТОВКА ПРОГРАММЫ 3

3-263

ходе реальной обработки используются инструменты одного типа, соответствующие

обозначению NOM., и зарегистрированные в поле “Идентификационный код инструмента”

в окне данных об инструменте (TOOL DATA).

Для идентификации инструмента в поле NOM. вводятся числовые данные Хотя числовые

данные могут быть представлены параметрами “Nose angle” (угол при вершине), “Nose R”

(радиус при вершине) и/или любыми другими характеристиками инструмента, они должны

совпадать с теми, что и у выбранного инструмента, зарегистрированного в окне TOOL

DATA (Данные об инструменте).

[4] NOM.

(Индентификационный код инструмента)

Код выбирается из меню для идентификации инструментов одного типа (с идентичным

названием) и идентичным номинальным размером.

A B C D E F G H

HEAVY

TOOL

>>>

[5] NOM. (Выбор револьверной головки)

Для станка, оборудованного верхней и нижней револьверными головками, выбирается та

револьверная головка, в которой устанавливается используемый инструмент. На экране

появится следующее меню (если выбран пункт меню [SET UPPER TURRET] (установка

верхней револьверной головки), окошко останется пустым, если выбран пункт меню

[SET LOWER TURRET] (установка нижней револьверной головки), отобразится данный

значок “

”). Для подробного описания см. Глава 5 «КОНТРОЛЬНЫЕ ФУНКЦИИ НИЖНЕЙ

РЕВОЛЬВЕРНОЙ ГОЛОВКИ»

SET

UPPER

TURRET

SET

LOWER

TURRET

[6] №

(Номер приоритета)

Задание уровней приоритета в последовательности обработки. На экран будет выведено

следующее меню. При нажатии клавиш меню пункты меню будут выделяться, и можно

будет задать номера приоритета.

DELAY

PRIORITY

PRI.No.

CHANGE

PRI.No.

ASSIGN

PRI.No.

ALL ERAS

SUB PROG

PROC END

(a) (b) (c) (d) (e)

3 ПОДГОТОВКА ПРОГРАММЫ

3-264

Ниже описаны пункты меню (a) - (e).

Пункт

меню

Описание

(a) Данный пункт выбирается для проведения последовательной обработки.

(b) Данный пункт выбирается для смены номера приоритета инструмента в технологическом

переходе. Когда курсор помещен в свободное место, следует задать новый номер

обычным способом. Если введенный номер уже существует, будет дано

предупредительное сообщение

420 SAME DATA EXISTS (420 Данные уже существуют).

использовать повторно в технологическом переходе. Если данный номер бал введен

ранее в какой-либо строке блока, будет дано предупредительное сообщение

420 SAME

DATA EXISTS

(420 Данные уже существуют).

(d) При выборе данного блока будет дано сообщение ALL ERASE (PROC:0, PROG:1)?

(Стереть все (Программа: 0, Программа: 1)?). Если задать «0», будут стерты номера

заданные заранее номера приоритета инструмента, который нужно повторно использовать

в технологическом переходе. Если задать «1», будут стерты заданные заранее номера

приоритета инструмента, который нужно повторно использовать в программе.

(e) Данный пункт выбирается, чтобы прервать обработку при помощи блока подпрограмм.

[7] #

(Номер одновременной обработки, одновременная резка двумя головками с

делением подач или позиция отвода нижней револьверной головки)

Для станка, оборудованного нижней и верхней револьверными головками, использование

инструментов, установленных на обеих револьверных головках, укажите либо номер

одновременной обработки, либо одновременной резки двумя головками с делением

подач.

Также возможно указать позицию, в которую

будет выдвигаться нижняя револьверная

головка при обработке заготовок, при использовании только верхней револьверной

головки.

Отображается следующее меню. При определении номера одновременной обработки,

введите данное значение непосредственно с клавиатуры, без использования меню:

Для подробного описания см. Глава 5 «КОНТРОЛЬНЫЕ ФУНКЦИИ НИЖНЕЙ

РЕВОЛЬВЕРНОЙ ГОЛОВКИ».

BALANCE

FEED 2

LOWER

TURRET

ESCAPE

[8] PAT. (Схемы обработки)

Если курсор будет находиться на данной позиции, на экране появится данное меню:

(a) (b) (c) (d) (e)

ПОДГОТОВКА ПРОГРАММЫ 3

3-265

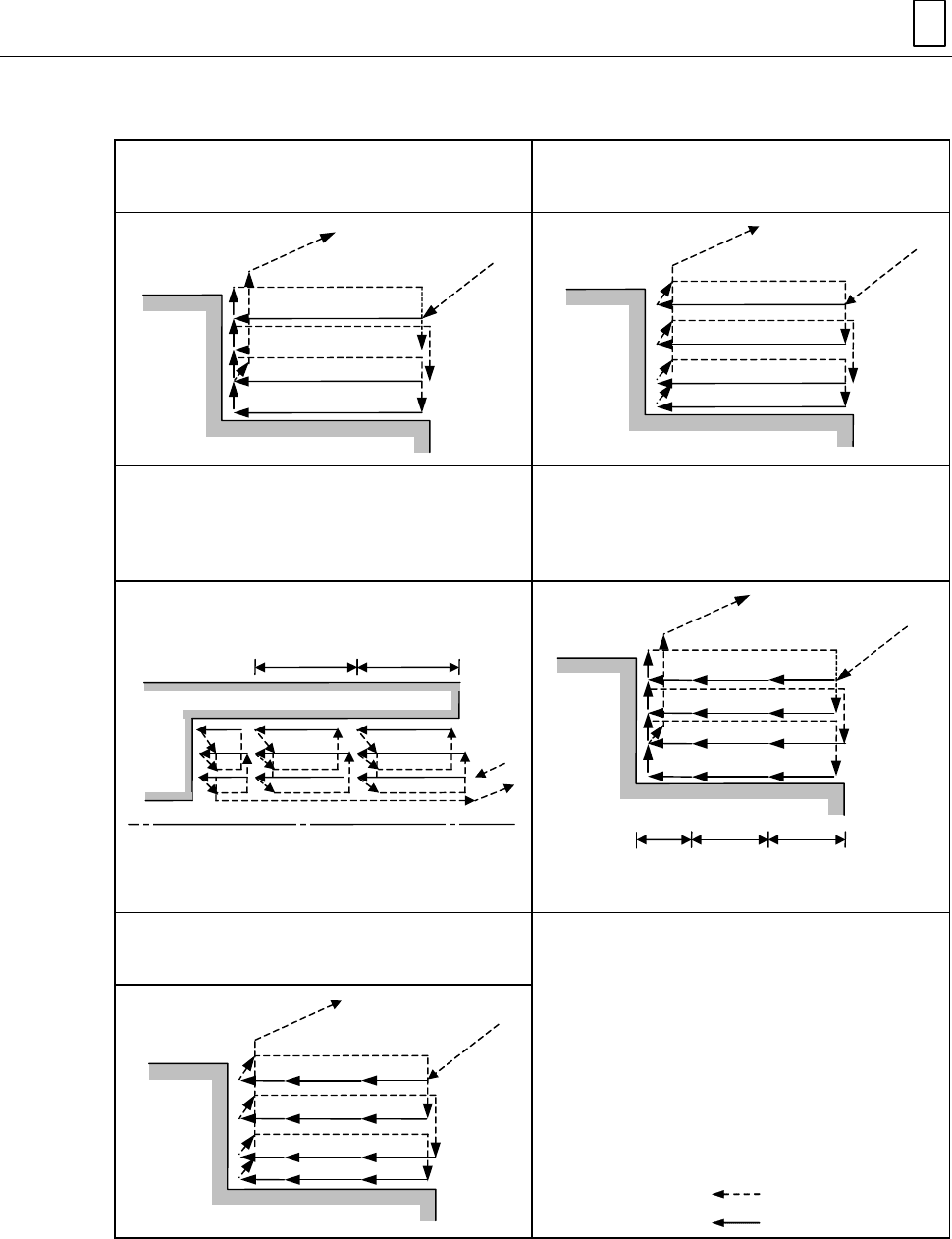

Выбирете схемы обработкииз пунктов (а)-(е) приведенных выше. Данные меню,

указанного выше, отображают следующие схемы обработки:

(a) #0: Проход с резаньем перпендикулярно вверх (b) #1: Проход с резаньем по диагонали вверх

(Цикл черновой обработки на высокой

скорости)

контуру от конечной точки разомкнутого

контура заготовки (Цикл пошаговой

обработки глубоких отверстий по

внутреннему контуру)

(d) #3: Цикл черновой обработки направленной

перепендикулярно вверх +

Цикл обработки стружки

TC54 TC54

[1][2][3]

[1], [2] .....Длина среза за проход

[3] ...........Последний проход до конечной точки

(e) #4: Цикл черновой обработки направленной по

диагонали вверх на высокой скорости +

Цикл обработки стружки

Быстрая подача

Рабочая подача

Обработка № 2 выполняется только при выборе IN в пункте [1] блока. Цикл № 2, однако,

не может устанавливаться для обработки внутреннего контура при увеличении диаметра

и глубины заготовки. При стандартной обработке глубокого отверстия по внутреннему

контуру может произойти засорение отверстия стружкой. При установке обработки №2

этого не происходит, так как плавное резание от

разомкнутого контура заготовки

обеспечивает надежное автоматическое удаление стружки.Назначить параметром ТС54

глубину резания за один проход..

3 ПОДГОТОВКА ПРОГРАММЫ

3-266

Обработка №№ и №4 может использоватся только когда в пункте [1] выбрано OUT или IN.

В зависимости от материала и условий обработки, во время обработки внутреннего или

внешнего диаметра стружка может перемещаться вокруг заготовки, создавая помехи для

правильной обработки. При выборе условий обработки №3 или №4, подача инструмента

будет остановлена после выполнения

половины обработки, после того как шпиндель

сделает число оборотов, заданное в параметре TC71, возобновится. Это необходимо,

для того чтобы переработать стружку.

[9] DEP-1

(Maксимальная глубина резки)

Указать максимальную глубину резания на каждый черновой проход. Максимальная

глубина резания в направлении по оси Х указывается как величина радиуса.

Для автоматической настройки пунктов [9] DEP-1, [13] C-SP и [14] FR следует выбрать из

меню соответствующий материал инструмента.

В меню перечисляются материалы инструмента, указанные в пункте об условиях

обработки (материал заготовки/

материал инструмента).

О регистрации новых материалов инструментов см. “Окно CUTTING CONDITION (Условия

обработки” в Руководстве по эксплуатации.

Пример экрана:

CARBIDEL

AUTO

UNINTRPT

AUTO

COATINGL

AUTO

CERMET L

AUTO

CERAMICL

AUTO

CBN L

AUTO

HSS D

AUTO

CARBIDED

AUTO

>>> TOOL DAT

WINDOW

Также допустимо уточнение использования цифровых данных. В дополнение к

использованию клавиши меню [TOOL DAT WINDOW], в окне дисплея формата могут

перечисляться инструменты того же типа, зарегистрированные на дисплее TOOL DATA.

[

] DEP-2 (NUM.) (Длина резания за оборот)

Задание длины резания при черновой обработке по оси Z в интервалах, где подача

инструмента временно останавливается.

Чтобы задать длину резания, следует заранее выбрать обработку №3 или №4 в пункте [8]

PAT. При выборе обработки №0, №1 или №2 в данной секции появляется знак  нельзя

задать данные.

Примечание.

Чтобы задать длину резания за оборот, нужно задать длину

перемещения по оси Z. Только при обработке по оси Z временно

не прекращается подача инструмента. Чтобы задать длину

резания за оборот для участков, где требуется выполнить

нарезание резьбы метчиком, снятие фаски или скругление угла,

тоже нужно задать длину перемещения по оси Z.

[

] FIN-X, [

] FIN-Z

Для создания двух или более линий данных последовательности использования

инструментов для обработки и осуществления предварительной работы по отделке при

предварительной последовательности использования инструментов, указать припуск,

который необходимо оставить для следующей последовательности использования

инструментов для отделки.

Для выполнения предварительных работ по отделке, поставьте последовательность

использования инструментов для обработки до последовательности использования

инструментов, соответствующей автоматически разработанным данным по обработке и

укажите в поставленной последовательности инструментов припуск, переходящий на

следующий процесс чистовой обработки. По вопросу вставки последовательности

ПОДГОТОВКА ПРОГРАММЫ 3

3-267

инструментов, см. раздел 7-3 “Вставка линий”.

Примечание 1. Припуск, остающийся для очередности использования

инструментов, соответствующий автоматически разработанным данным

по инструментам обработки, автоматически устанавливается на 0.

Примечание 2.Если в качестве переходящего припуска в последовательности

инструментов окончательной обработки указывается значение, отличное

от 0, контур обрабатываемой заготовки отличается от контура, указанного

в последовательности контура.

[

] C-SP

Определите периферийную скорость шпинделя токарного станка.

Данную периферийную скорость, как в пункте [9] DEP-1 1 (Максимальная глубина резки),

можно выбрать из меню или ввести с помощью клавиш цифрового ввода.

[

] FR

Введите желаемую величину подачи инструмента, исходя из скорости шпинделя

токарного станка на оборот. Для ввода значения, воспользуйтесь клавишами цифрового

ввода.

Для последовательности инструментов при грубой обработке, данную величину подачи

инструментов, как в пунктах [9] DEP-1 (Максимальная глубина резки) и [13] C-SP можно

выбрать из меню или ввести с помощью клавиш цифрового ввода.

[

] M

Определите М код, который будет подготовлен для инструмента непосредственно после

его автоматической замены. Выберите из меню желаемый код, или введите желаемый

код, воспользовавшись клавишами цифрового ввода.

3 ПОДГОТОВКА ПРОГРАММЫ

3-268

3-9-3 Установка данных последовательности профиля

РИ

PTN S-CNR SPT-X SPT-Z FPT-X FPT-Z F-CNR/$ R/th RGH

[1] [2] [3] [4] [5] [6] [7] [8] [9]

[1] PTN

При установке курсора на данный пункт, появляется следующее меню.

LIN

TPR

CENTER SHAPE

END

(a) (b) (c) (d) (e) (f)

Выбрать тип модели контура обработки на станке из 4 типов - от (a) до (d).

Пункт меню Функция

(a) Выберите: «Выбор прямой линии, параллельной линии центра заготовки».

(b) Выберите: «Выбор прямой линии, не параллельной линии центра заготовки (а именно,

конус)».

(d) Выберите: «Выбор вогнутой дуги».

(e) Выберите: «Использование автоматической функции вычисления точки пересечения на

выпуклой или вогнутой дуге, указанной на предыдущей линии последовательности».

(f) Выберите: «Перейти к следующему блоку после ввода всех данных контура».

[2] S-CNR

Установить данные для данного пункта при осуществлении закругления фаски C

(обработка углов изделия) или закругления фаски R (закругления) в начальной точке

контура.

- Если необходимо осуществить закругление фаски C:

Установить объем закругления фаски (C в диаграмме).

(F-CNR C)

(S-CNR C)

Начальная

точка

Конечная

точка

- При необходимости осуществления закругления кромок R: После нажатия на клавишу

меню [CORNER R], установить радиус закругления (в диаграмме - R).

ПОДГОТОВКА ПРОГРАММЫ 3

3-269

Начальная

точка

Конечная

точка

(F-CNR R)

(S-CNR R)

[3] SPT-X, [4] SPT-Z, [5] FPT-X, [6] FPT-Z

- Установка координат начальной и конечной точек контура, выбранного в разделе [1].

Термины «начальная» и «конечная» точки относятся к точке подачи.

- Если в разделе [1] было установлено CENTER (Центр), необходимо ввести координаты

центра дуги. Если точка пересечения нельзя найти, нажать кнопку меню INTER PT или

CONT PT. Более подробное описание см. в разделе «Функция

автоматического расчета

точки пересечения»..

<LIN>

Конечная точка

Начальная точка

Радиус

Точка подачи

Точка подачи Точка подачи <TPR>

Начальная

точка

Радиус

Конечная точка

Точка подачи

- Если выбран контур LIN (Прямая), координаты начальной точки устанавливать не нужно.

ЧПУ произведет автоматическую установку данных координат. Горизонтальная линия

будет проведена от конечной точки прямой LIN в точку подачи, а точка пересечения

данной линии и перпендикулярной линии, проведенной от конечной точки предыдущего

контура РИС (или точки подачи для контура LIN

в качестве первого контура РИС) будет

установлена как начальная точка соответствующей прямой LIN.

3 ПОДГОТОВКА ПРОГРАММЫ

3-270

φ100

φ50

φ80

Кон.точка метч.

Конечная

точка

линии

Точка

подачи

Нач.точка линии

UNIT PART CPT-X CPT-Z

BAR OUT 100. 0.

FIG PTN SPT-X SPT-Z FPT-X FPT-Z

TPR 30. 0. 50. 40.

LIN ? ? 80. 80.

[7] F-CNR/$

Установка данных в этом разделе производится, когда в конечной точке контура

необходимо выполнить снятие фаски C, снятие фаски R или сверление с периодическим

выводом сверла.

При установке курсора в данном разделе на экране отобразится следующее меню:

CORNER

(a) (b) (c) (d) (e) (f)

— Порядок установки данных F-CNR сходен с установкой данных S-CNR (см. описание

и схему для раздела [2] S-CNR).

— Для сверления с периодическим выводом сверла выбрать тип сверления с (a) по (f)

(см. рис. выше).

Типы сверления с периодическим выводом сверла $4, $5 и $6 идентичны типам $1,

$2 и $3 соответственно. Для установки параметров обработки используются

параметры с

ТС27 по ТС34 (более подробное описание см. в разделе «Список

параметров»).

— Сверление с периодическим выводом сверла производится только при выполнении

следующих условий:

1) Во время чистовой обработки

2) Выбранный и следующий контуры являются линейными и взаимно

перпендикулярными.

3) Угол режущей кромки и угол лезвия инструмента соответствуют требованиям,

перечисленным ниже.

ПОДГОТОВКА ПРОГРАММЫ 3

3-271

Обработка с многократным

подводом инструмента $1, $4:

A ≥ 93°

B ≤ 57°

A + B ≤ 150°

Обработка с многократным

подводом инструмента $2, $5:

A ≥ 120°

B ≤ 57°

A + B ≤ 177°

A: Угол режущей кромки

B: Вспомогательный

T4P047

Обработка с многократным

подводом инструмента $3, $6:

A ≥ 120°

B ≤ 30°

A + B ≤ 150°

[8] R/th

- Если в разделе PTN [1] выше установлены функции

или , устанавливают радиус

необходимой окружности (см. рис. для разделов с [3] по [6]).

- Если в разделе [1] установлено TPR и в одном из четырех разделов с [3] по [6]

установлен знак вопроса «?», необходимо установить угол наклона. Более подробное

описание см. в разделе «Функция автоматического расчета точки пересечения».

- В других случаях установка данных не требуется (данные

разделы будут отмечены

символом

[9] RGH

Установить подачу чистовой обработки в соответствии с шероховатостью поверхности.

Подача чистовой обработки устанавливается двумя способами: выбором кода

шероховатости поверхности (ЧПУ автоматически рассчитывает необходимую подачу для

выбранного кода шероховатости) или установкой необходимой величины подачи.

При установке курсора в данном разделе на экране отображается следующее меню:

ROUGHNES FEEDRATE

/rev

- В случае выбора кода шероховатости:

Ввод кода выполняется непосредственной установкой числовыми клавишами его

номера или следующим способом:

1) Нажать клавишу меню ROUGHNES (Шероховатость). На экране отобразится

следующее меню:

▼

▼▼

▼▼▼

▼▼▼▼
