3 ПОДГОТОВКА ПРОГРАММЫ
3-272
2) Затем из меню, показанного выше, выбрать один из кодов шероховатости,
указанный в чертеже обработки. Коды в меню, показанные выше, обозначают
следующие уровни шероховатости поверхности:
▼
1
▼
2
▼▼
3
▼▼
4
▼▼▼
5
▼▼▼
6
▼▼▼
7
▼▼▼▼
8
▼▼▼▼
9
↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓
100 50 25 12.5 6.3 3.2 1.6 0.8 0.4
Шерохова
тость
поверхнос
ти
（µм）
(
100-S
▽
50-S
▽
25-S
▽▽
12-S
▽▽
6-S
▽▽▽
3-S
▽▽▽
1.5-S
▽▽▽
0.8-S
▽▽▽▽
0.4-S
▽▽▽▽
）
Обозначе
ния
чистовой
обработки
Величина подачи чистовой обработки рассчитывается автоматически по формуле:
F = Ошибка!
F : Величина подачи при чистовой обработке (мм/rоб)
R : Радиус режущей кромки инструмента (мм)
µ : Шероховатость поверхности (µм)
- Непосредственная установка величины подачи
Нажать клавишу меню FEEDRATE/rev и установить необходимое значение.
Примечание 1. Величина подачи, указанная в данном пункте, используется
только в процессе чистовой обработки; настройки пункта [14] FR в
последовательности инструментов используются только в процессе
черновой обработки.
Примечание 2. Величины подачи, введенные в данный пункт, имеют приоритет
над настройками пункта [14] FR в последовательности
инструментов при
обработке. Не вводите данные в этот пункт, если величину подачи
необходимо изменять в каждой последовательности инструментов при
обработке.
Примечание 3. Если какие-либо данные не будут введены в этот пункт, для
каждой операции механической обработки будут использоваться
параметры настройки величин подачи в пункте [14] FR каждой
последовательности инструментов.
Примечание 4. Если предыдущая
последовательность имеет стандартные
данные RGH, здесь автоматически устанавливается то же значение.
ПОДГОТОВКА ПРОГРАММЫ 3
3-273
<Меры предосторожности в блоке BAR >
Некоторые участки заготовки могут остаться необработанными из-за конфигурации
инструмента.
Для инструментов с углом A режущей кромки и углом C вспомогательной режущей кромки
необработанным будет участок с углом A — 3° по направлению резания и с углом C — 3°
в противоположном направлении, так как обработка будет производиться с углом скоса
3°.
A
–
3°
C – 3°
A – 3°
C – 3°
A
C
Инструмент
T4P032
A : Угол режущей кромки
C : Вспомомгательный угол
режущей кромки
Обработка с углом
скоса 3°
Несрезаемый материал
Обработка с углом скоса 3°
* Описание, приведенное выше, также применимо к блоку CPY.
3 ПОДГОТОВКА ПРОГРАММЫ
3-274

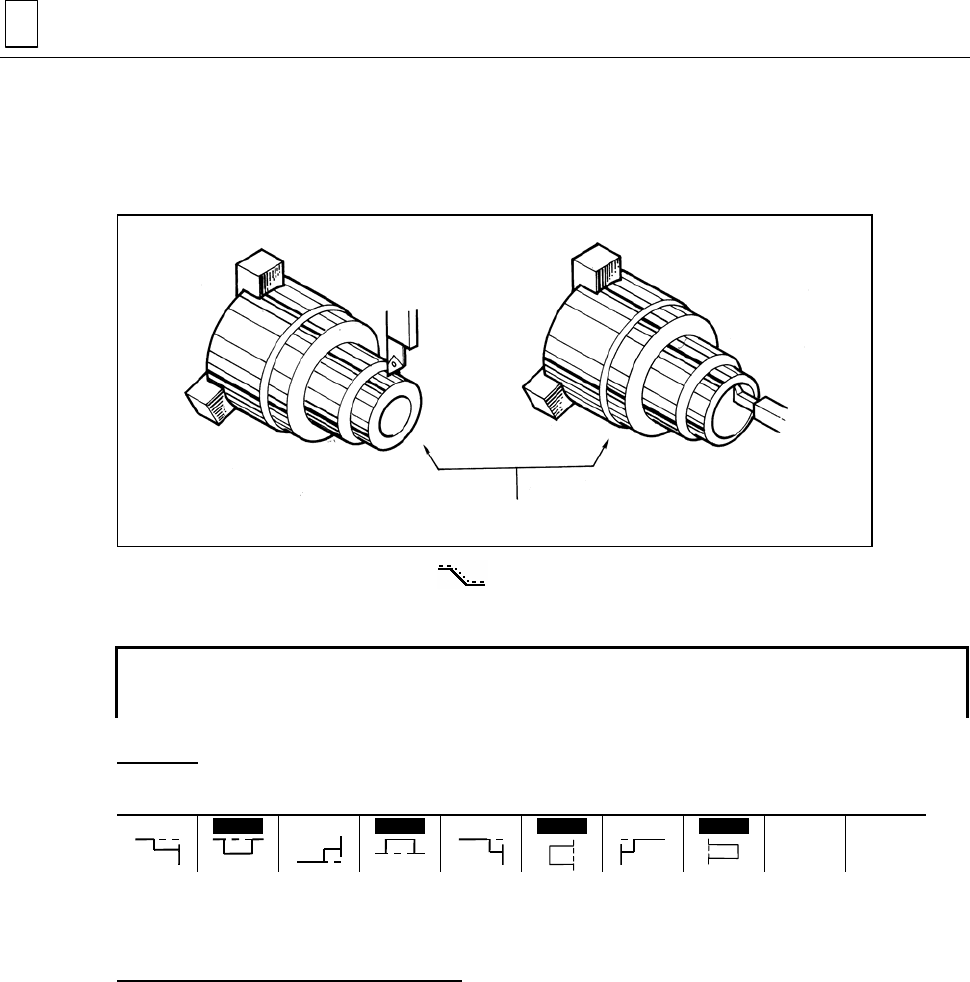

3-10 Блок обработки по сложному контуру (CPY)
Блок обработки по сложному контуру выбирается для резания по контуру литых, кованых
и других подобных заготовок.
NM210-00430
Литые, кованые и другие
заготовки подобного типа
Нажать клавишу меню CPY [CPY
] для выбора данного блока.
3-10-1 Установка данных в блоке
UNo. UNIT PART POS-B CPT-X CPT-Z SRV-X SRV-Z FIN-X FIN-Z
∗ CPY [1] [2] [3] [4] [5] [6] [7] [8]
[1] PART
При установке курсора в данном разделе на экране отобразится следующее меню:
OUT
OUT
IN
IN
FACE
FACE
BACK
BACK
Выбрать в меню участок обработки. Назначение данных меню идентично блоку обработки
прутковых заготовок (BAR).
[2] POS-B (Позиционирование оси В)
Выбрать в меню угол, чтобы провести позиционирование оси В. Можно ввести величину
угла при помощи числовых клавиш. Описание данного пункта см. в пункте BAR.
ПОДГОТОВКА ПРОГРАММЫ 3
3-275
[3] CPT-X, [4] CPT-Z
Установить абсциссу и аппликату точки подачи.
Как правило, точка подачи означает начальную точку подачи режущей кромки
инструмента в заготовку. Однако для обработки по сложному контуру точки подачи
показаны на рис. ниже.
<Передний торец> <Задний торец>
A
Dmax
Dmax
A
<Наружный контур>
T4P060
A
Dmax
Точка подачи
<Внутренний контур>
Dmin
Точка подачи
A
Dmax: Максимальный внешний
диаметр обрабатываемой
части заготовки.
Dmin: Минимальный внутренний
диаметр обрабатываемой
части заготовки.
A: Начальная точка подачи
режущей кромки
инструмента в заготовку.
Контур заготовки
Контур
заготовки
Контур
обработки
Контур
обработки
Контур
обработки
Контур
обработки
Точка подачи
Точка подачи
Контур
заготовки
Контур
заготов
[5] SRV-X, [6] SRV-Z
Установить максимальную величину снимаемого припуска по оси X и оси Z (снимаемый
припуск участка, требующий наиболее глубокой обработки).
Снимаемый припуск по оси X должен устанавливаться со значением радиуса (половина
толщины заготовки).
T4P061
[6] SRV-Z
Контур заготовки
Контур обработки
[5] SRV-X
[7] FIN-X, [8] FIN-Z
Установите припуски на отвод чистовой обработки по направлениям осей Х и Z (припуски
на отвод при проведении чистовой обработки). Значение всех данных появившегося
меню совпадает значениям блоков обработки прутковых заготовок (BAR).
3 ПОДГОТОВКА ПРОГРАММЫ
3-276
3-10-2 Установка данных последовательности инструмента
SNo. TOOL NOM. No. # PAT. DEP-1 DEP-2/NUM. DEP-3 FIN-X FIN-Z C-SP FR M M M
R1
F2
↑ ↑ ↑ ↑ ↑ ↑ ↑
↑
↑ ↑ ↑
↑
↑ ↑ ↑
[1] [2] [3] [4] [5] [6] [7] [8] [9] [
10
] [
11
] [
12
][
13
][
13
][
13
]
Примечание 1.: Установка данных здесь необязательна.
Примечание 2. В последовательности инструментов, автоматически
предлагается использование двух инструментов:
.
Обработка Модель
R1 (Черновая
обработка)
Припуск на отвод > припуск чистовой обработки: автоматически
выбирается один инструмент для черновой обработки.
F2 (Чистовая
обработка)
Припуск обработки> 0 : Для чистовой обработки автоматически
выбирается один инструмен.
[1] Инстурмент
(Название) TOOL (Name)
Название используемого инструмента для обработки устанавливается автоматически.
Для изменения инструмента, при переходе на данный пункт, высвечивается следующее
меню:
GENERAL
GROOVE
THREAD
T.DRILL
T.TAP
SPECIAL DRILL
[2] Инструмент
(Обрабатываемый сегмент детали)
- Как показано ниже, для изменения инструмента, при переходе на данный пункт,
демонстрируется соответствующее меню в соответствии с названием инструмента,
выбранного в пункте [1] «Инструменты» (Название)TOOL (Name).
- При выборе одной из следующих опций: GENERAL (резец общего назначения),
GROOVE (канавочный резец) или THREAD (метчик):
OUT
OUTER
DIAMETER
IN
INNER
DIAMETER
EDG
EDGE
IN
INNER
(BAK)
EDG
EDGE
(BAK)
- При выборе либо клавиши T-DRILL (блок сверления при токарной обработке), либо
T-TAP (блок нарезания внутренней резьбы при токарной обработке):
EDG
EDGE
EDG
EDGE
(BAK)
- При выборе клавиши SPECIAL (специальный резец):
0001 0002 0003 0004 0005 0006 0007 0008 0009
При создании блоков обработки по сложному контуру обычно выбирают следующие
инструменты в соответствии с выбранным для данного блока сегментом обработки:
Часть в блоке
(Обрабатываемый
сегмент)
Инструмент
(Название)
Инструмент (Обрабатываемый сегмент)
Наружный контур (OUT) Резец общего Наружный диаметр (OUT OUTER DIAMETER)
ПОДГОТОВКА ПРОГРАММЫ 3
3-277
OUT
Наружный диаметр (OUT OUTER DIAMETER)
Внутренний контур (IN)
Внутренний диаметр IN INNER DIAMETER, IN INNER (BAK)
IN Внутренний диаметр IN INNER DIAMETER, IN INNER, (BAK)
(задний торец)
Передний торец (FACE) Наружный диаметр OUT OUTER DIAMETER, (обработка
кромок) EDG EDGE, EDG (задний торец )EDGE (BAK)
FACE Обработка кромок EDG EDGE, EDG EDGE (BAK) (обработка
кромок) (задний торец )
Задний торец (BACK) Наружный диаметр OUT OUTER DIAMETER, обработка
кромок EDG EDGE, задний торец (BAK)
BACK
назначения
Обработка кромок, задний торец EDG EDGE (BAK)
Примечание. Вышеупомянутый пример применяется, когда необходимо использование
наилучшим образом подходящих инструментов для общей модели контура
токарной обработки. Для определенных контуров могут подходить и другие
инструменты, не указанные в вышеупомянутом примере.
[3] NOM.
(Номинальный размер)
С помощью клавиш цифрового ввода введите номинальный размер инструментов.
См. описание соответствующей позиции для блоков обработки прутковых заготовок BAR.
[4] NOM.
(Индекс)
Для определения идентичных инструментов (с идентичным названием) и идентичным
номинальным размером из меню необходимо выбрать код.
A B C D E F G H
HEAVY
TOOL
>>>
[5] NOM. (Выбор револьверной головки)
Для станка, оборудованного верхней и нижней револьверными головками, выберите ту
револьверную головку, на которую помещается используемый инструмент.
См. описание соответствующей позиции для блоков обработки прутковых заготовок BAR.
SET
UPPER
TURRET
SET
LOWER
TURRET
[6] № (Номер приоритета)
Задание уровней приоритета в последовательности обработки. Описание данного пункта
см. в пункте BAR.
[7] # (Номер одновременной обработки, одновременная резка двумя головками с
делением подач или позиция отвода нижней револьверной головки)
Для станка, оборудованного нижней и верхней револьверными головками, использование
инструментов, установленных на обеих револьверных головках, укажите либо номер
одновременной обработки
, либо одновременной резки двумя головками с делением
подач.
Также возможно указать позицию, в которую будет выдвигаться нижняя револьверная
головка при обработке заготовок, при использовании только верхней револьверной
головки.
Отображается следующее меню. При определении номера одновременной обработки,
введите данное значение непосредственно с клавиатуры, без использования меню:
3 ПОДГОТОВКА ПРОГРАММЫ
3-278
BALANCE
FEED 2
LOWER
TURRET
ESCAPE
Примечание. Подробные данные пунктов [5] и [7], имеются в главе 5, “КОНТРОЛЬНЫЕ
ФУНКЦИИ НИЖНЕЙ РЕВОЛЬВЕРНОЙ ГОЛОВКИ”.
[8] DEP-1
(Максимальная глубина резки)
Указать максимальную глубину резки на черновой проход. Максимальная глубина резки в
направлении абсциссы указывается на основе радиуса.
См. описание соответствующей позиции для блоков обработки прутковых заготовок BAR.
[9] FIN-X, [
10
] FIN-Z
Указать припуск, переносимый на следующую последовательность инструментов при
чистовой обработке.
См. описание соответствующей позиции для блоков обработки прутковых заготовок BAR.
[
11
] C-SP
Указать окружную скорость шпинделя токарного станка.
См. описание соответствующей позиции для блоков обработки прутковых заготовок BAR.
[
12
] FR
Ввести требующуюся величину подачи инструмента в виде скорости шпинделя токарного
станка на оборот.
См. описание соответствующей позиции для блоков обработки прутковых заготовок BAR.
[
13
] M
Указать выделяемый инструменту М-код сразу после автоматической смены
инструмента.
См. описание соответствующей позиции для блоков обработки прутковых заготовок BAR.
3-10-3 Установка данных последовательности профиля
РИ
С
PTN S-CNR SPT-X SPT-Z FPT-X FPT-Z F-CNR/$ R/th RGH
1
[1] [2] [3] [4] [5] [6] [7] [8] [9]
Данные последовательности контуров блоков обработка сложного профиля совпадают с
данными блоков обработки прутковых заготовок. См. описание соответствующего пункта
в разделе 3-9 “Блок обработки прутковых заготовок (BAR)”.
ПОДГОТОВКА ПРОГРАММЫ 3
3-279
3-11 Блок обработки углов (CORNER)
Некоторые участки заготовки могут остаться необработанными из-за особенности
конфигурации инструмента, установленного в блоках обработки прутковых заготовок
(BAR) и обработки по сложному контуру (CPY). Блок обработки углов (CORNER)
выбирают, когда необходимо снять материал с необработанных участков для получения
прямых углов.
Нажать кнопку меню [CORNER
] для выбора данного блока.
T4P063’
Обработка угла
C: Вспомогательный угол режущей кромки
Срезаемый
мате
р
иал
Несрезаемый
мате
р
иал
Траектория
об
р
аботки
3-11-1 Установка данных блока
UNo. UNIT PART POS-B FIN-X FIN-Z
∗ CORNER [1] [2] [3] [4]
[1] PART
При установке курсора в данном разделе на экране отобразится следующее меню:
OUT
IN
FACE
BACK
Выбрать в меню участок обработки.
Участки обработки, соответствующие данным отображаемого меню:
OUT : Необработанный участок на наружном контуре.
IN : Необработанный участок на внутреннем контуре.
FACE : Необработанный участок переднего торца.
BACK : Необработанный участок заднего торца.
[2] POS-B (Позиционирование оси В)
Выбрать в меню угол, чтобы провести позиционирование оси В. Можно ввести величину
угла при помощи числовых клавиш. Описание данного пункта см. в пункте BAR.
[3] FIN-X, [4] FIN-Z
Указать припуск, переносимый на следующую последовательность инструментов, при
проведении чистовой обработки.
См. описание соответствующей позиции для блоков обработки прутковых заготовок.
3 ПОДГОТОВКА ПРОГРАММЫ
3-280
3-11-2 Установка данных последовательности инструмента
SNo. TOOL NOM. No. # PAT. DEP-1 DEP-2/NUM. DEP-3 FIN-X FIN-Z C-SP FR M M M
R1
F2
↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑
↑ ↑ ↑ ↑
↑
↑ ↑
[1] [2] [3] [4] [5] [6] [7] [8] [9] [
10
] [
11
] [
12
] [
13
] [
14
][
14
][
14
]
Примечание 1.: Установка данных здесь необязательна.
Примечание 2. В последовательности инструментов, автоматически
предлагается использование двух инструментов:
Обработка
Модель
R1 (Черновая
обработка)
Автоматически выбирается один инструмент для черновой
обработки.
F2 (Чистовая
обработка)
Припуск обработки> 0 : Для чистовой обработки автоматически
выбирается один инструмент.
[1] Инстурмент
(Название) TOOL (Name)
Название используемого инструмента для обработки устанавливается автоматически.
Для изменения инструмента, при переходе на данный пункт, высвечивается следующее
меню:
GENERAL
GROOVE
THREAD
T.DRILL
T.TAP
SPECIAL DRILL
[2] Инструмент
(Обрабатываемый сегмент детали)
- Как показано ниже, для изменения инструмента, при переходе на данный пункт,
демонстрируется соответствующее меню в соответствии с названием инструмента,
выбранного в пункте [1] «Инструменты» (Название)TOOL (Name).
- При выборе одной из следующих опций: GENERAL (резец общего назначения),
GROOVE (канавочный резец) или THREAD (метчик):
OUT
OUTER
DIAMETER
IN
INNER
DIAMETER
EDG
EDGE
IN
INNER
(BAK)
EDG
EDGE
(BAK)
- При выборе либо клавиши T-DRILL (блок сверления при токарной обработке), либо
T-TAP (блок нарезания внутренней резьбы при токарной обработке):
EDG
EDGE
EDG
EDGE
(BAK)
- При выборе клавиши SPECIAL (специальный резец):
0001 0002 0003 0004 0005 0006 0007 0008 0009
При создании блоков обработки по сложному контуру обычно выбирают следующие
инструменты в соответствии с выбранным для данного блока сегментом обработки:
Часть в блоке
(Обрабатываемый
сегмент)
Инструмент
(Название)
Инструмент (Обрабатываемый сегмент)
Наружный контур (OUT) Резец общего Наружный диаметр (OUT OUTER DIAMETER)
ПОДГОТОВКА ПРОГРАММЫ 3
3-281
Внутренний контур (IN)
Внутренний диаметр (IN INNER DIAMETER), IN внутренний
диаметр INNER, обработка заднего торца (BAK)
Передний торец (FACE) Наружный диаметр (OUT OUTER DIAMETER), обработка
кромок (EDG EDGE), EDG обработка кромок EDGE,
обработка заднего торца (BAK)
Задний торец (BACK)
назначения
Наружный диаметр (OUT OUTER DIAMETER), EDG
обработка кромок EDGE, обработка заднего торца (BAK)
Примечание. Вышеупомянутый пример применяется, когда необходимо использование
наилучшим образом подходящих инструментов для общей модели контура
токарной обработки. Для определенных контуров могут подходить и другие
инструменты, не указанные в вышеупомянутом примере.
[3] NOM.
(Номинальный размер)
С помощью клавиш цифрового ввода введите номинальный размер инструментов.
См. описание соответствующей позиции для блоков обработки прутковых заготовок BAR.
[4] NOM.
(Индекс)
Для определения идентичных инструментов (с идентичным названием) и идентичным
номинальным размером из меню необходимо выбрать код.
A B C D E F G H
HEAVY
TOOL
>>>
[5] NOM.
(Выбор револьверной головки)
Для станка, оборудованного верхней и нижней револьверными головками, выберите ту
револьверную головку, на которую помещается используемый инструмент.
См. описание соответствующей позиции для блоков обработки прутковых заготовок BAR.
SET
UPPER
TURRET
SET
LOWER
TURRET
[6] No.
(Номер приоритета)
Задание уровней приоритета в последовательности обработки. Описание данного пункта
см. в пункте BAR.
[7] # (Номер одновременной обработки, одновременная резка двумя головками с
делением подач или позиция отвода нижней револьверной головки)
Для станка, оборудованного нижней и верхней револьверными головками, использование
инструментов, установленных на обеих револьверных головках, укажите либо номер
одновременной обработки
, либо одновременной резки двумя головками с делением
подач.
Также возможно указать позицию, в которую будет выдвигаться нижняя револьверная
головка при обработке заготовок, при использовании только верхней револьверной
головки.
Отображается следующее меню. При определении номера одновременной обработки,
введите данное значение непосредственно с клавиатуры, без использования меню:
BALANCE
FEED 2
LOWER
TURRET
ESCAPE
