Руководство по программированию Mazatrol Matrix
Подождите немного. Документ загружается.
3 Запись программы
3-242
- Дуга (по часовой стрелке, против часовой стрелки)
D734P0039
C
?
?
Z
C
SHIFT-R
Конечная точка
Центр
РАДИУС
Центр
Конечная точка
Система координат
программы
Разрез цилиндрической плоскости
CCW CW
Конечная
точка
Конечная
точка
FIG PTN SHIFT-R Z C R/th I J P CNR R-FEED RGH
1 CW
[1] [2] [3] [4] [5] [6] [7] [8] [9] [
10
]
Положение курсора Описание
[1] SHIFT-R
Установка радиального положения контура дуги.
[2] Z
Установка координаты конечной точки дуги по оси Z.
Если точка неизвестна, нажать клавишу меню [?].
[3] C
Установка координаты конечной точки дуги по оси С.
Если точка неизвестна, нажать клавишу меню [?].
[4] R/th Установка радиуса дуги.
[5] I Установка координаты центра дуги по оси Z.
[6] J Установка координаты центра дуги по оси C.
[7] P
Выбрать из меню положение точки пересечения с другим контуром.
Примечание. Более подробное описание см. в разделе «Функция автоматической
установки режимов резания».
[8] CNR
Установка контура обработки в углу конечной точки.
Более подробное описание см. в примечании 2.
[9] R-FEED Установка величины подачи при черновой обработке.
[
10
] RGH Установка величины подачи при чистовой обработке в соответствии с
шероховатостью.
Более подробное описание см. в примечании 1.
Запись программы 3
3-243
- Пример произвольного контура
D734P0040
20
Система координат
программы
Z
C
10
8
14
4
Начальная точка
C
Пример
Z
FIG PTN SHIFT-R Z C R/th I J P CNR R-FEED RGH
1
2
3
LINE
LINE
CW
20.
14.
14.
8.
10.
4.
10.
0.
90.
6.
14.
10.
3 Запись программы
3-244
B. В блоке установлен режим XC, XC
, XY или XY
1. Стандартный контур
- Квадрат (SQR)
D734P0041
P3y
Диагональная
точка
P1y
P1C
P3C
P3R
P1R
P1x
x
Z
y
x
P3x
Начальная
точка
SHIFT-Z
Система координат
заготовки
+C
–C
C
= 0°
FIG PTN SHIFT-Z P1Rx/CRx P1Cy/CCy P3Rx/R P3Cy CN1 CN2 CN3 CN4
1 SQR
[1] [2] [3] [4] [5] [6] [6] [6] [6]
Положение курсора Описание
[1] SHIFT-Z Установка положения квадратного контура относительно оси Z.
[2] P1Rx/CRx
[3] P1Cy/CCy
Установка координат начальной точки.
- Установить фактический радиус и угол для определения начальной точки в системе
координат R-C.
- Перед установкой данных перевести раздел меню x-y INPUT на обратный режим
отображения для установки начальной точки в системе координат x-y.
[4] P3Rx/R
[5] P3Cy
Установка координат диагональной точки.
- Установить фактический радиус и угол для определения диагональной точки в
системе координат R-C.
- Перед установкой данных перевести раздел меню x-y INPUT на обратный режим
отображения для установки диагональной точки в системе координат x-y.
[6] CN1 - CN4 Установка контура обработки в четырех углах
Более подробное описание см. в примечании 2.
Запись программы 3
3-245
- Окружность (CIR)
Центр
Cy
CC
R
CR
Cx
x
y
D734P0042
Z
x
SHIFT-Z
Система координат
заготовки
+C
–C
C = 0
ｰ
Рабочая система
координат
FIG PTN SHIFT-Z P1Rx/CRx P1Cy/CCy P3Rx/R P3Cy CN1 CN2 CN3 CN4
1 CIR
[1] [2] [3] [4]
Положение курсора Описание
[1] SHIFT-Z Установка положения контура окружности относительно оси Z.
[2] P1Rx/CRx
[3] P1Cy/CCy
Установка координат центра окружности.
- Установить фактический радиус и угол для определения центра окружности в
системе координат R-C.
- Перед установкой данных перевести раздел меню x-y INPUT на обратный режим
отображения для установки центра окружности в системе координат x-y.
[4] P3Rx/R Установка радиуса окружности.
3 Запись программы
3-246
2. Произвольный контур
- Прямая (LINE)
D734P0043
y
θ
C
R
x
C = 0°
x
+C
–
C
I
J
y
Z
x
SHIFT-Z
Система координат
заготовки
FIG PTN SHIFT-Z R/x C/y R/th I J P CNR R-FEED RGH
1 LINE
[1] [2] [3] [4] [5] [6] [7] [8] [9] [
10
]
Положение курсора Описание
[1] SHIFT-Z Установка положения линейного контура относительно оси Z.
[2] R/x
[3] C/y
Установка координат конечной точки контура обработки.
- Установить фактический радиус и угол для определения начальной точки в системе
координат R-C.
- Перед установкой данных перевести раздел меню x-y INPUT на обратный режим
отображения для установки начальной точки в системе координат x-y..
[4] R/th Установка угла th и между осью X и контуром обработки
[5] I Установка значения вектора оси X.
[6] J Установка значения вектора оси Y.
[7] P Выбрать из меню положение точки пересечения с другим контуром.
Примечание. Более подробное описание см. в разделе «Функция автоматической
установки режимов резания».
[8] CNR
Установка контура обработки в углу конечной точки.
Более подробное описание см. в примечании 2.
[9] R-FEED Установка величины подачи при черновой обработке.
[
10
] RGH Установка величины подачи при чистовой обработке в соответствии с
шероховатостью.
Более подробное описание см. в примечании 1.
Запись программы 3
3-247
- Дуга (по часовой стрелке, против часовой стрелки)
D734P0044
I
J
x
R
Центр
CCW
CW
Конечная
точка
C
Радиус
x
y
y
+C
–C
C = 0
°
Конечная
точка
Конечная
точка
FIG PTN SHIFT-Z R/x C/y R/th I J P CNR R-FEED RGH
1 CW
[1] [2] [3] [4] [5] [6] [7] [8] [9] [
10
]
Положение курсора Описание
[1] SHIFT-Z Установка положения дуги относительно оси Z. См. раздел «Прямая (LIN)»
[2] R/x
[3] C/y
Установка координат конечной точки дуги обработки.
- Установить фактический радиус и угол для определения конечной точки в системе
координат R-C.
- Перед установкой данных перевести раздел меню x-y INPUT на обратный режим
отображения для установки конечной точки в системе координат x-y.
Если точка неизвестна, нажать клавишу меню [?].
[4] R/th
Установка радиуса дуги.
[5] I Установка координаты центра дуги по оси Х.
[6] J Установка координаты центра дуги по оси Y.
[7] P Выбрать из меню положение точки пересечения с другим контуром.
Примечание. Более подробное описание см. в разделе «Функция автоматической
установки режимов резания».
[8] CNR Установка контура обработки в углу конечной точки.
Более подробное описание см. в примечании 2.
[9] R-FEED Установка величины подачи при черновой обработке.
[
10
] RGH Установка величины подачи при чистовой обработке в соответствии с
шероховатостью.
Более подробное описание см. в примечании 1.
3 Запись программы
3-248
- Пример произвольного контура
D734P0045
17
18
10
15
ｰ
80°
20
Конечная
точка
Начальная
точка
Система
координат
заготовки
C
x
Z
x
y
+C –C
C = 0°
Пример
FIG PTN SHIFT-Z R/x C/y R/th I J P CNR R-FEED RGH
1
2
3
LINE
CW
LINE
17.
20.
20.
18.
80.
15.
-10.
20.
90.
0.
0.
←система коор. R-C
← система коор. R-C
← система коор. x-y
C. В блоке установлен режим ZY
1. Стандартный контур
- Квадрат (SQR)
D734P0046
P1Y
P1Z
P3Z
Начальн
ая точка
P3Y
SHIFT-R
Диагональная
точка
Z
Y
Y
Система координат
программы
CN2
CN1 CN4
CN3
FIG PTN SHIFT-R P1Z/CZ P1Y/CY P3Z/R P3Y CN1 CN2 CN3 CN4
1 SQR
[1] [2] [3] [4] [5] [6] [6] [6] [6]
Положение курсора Описание
[1] SHIFT-R Установка радиального положения в плоскости ZY.
[2] P1Z/CZ Установка координаты Z начальной точки.
[3] P1Y/CY Установка координаты начальной точки по оси Y
[4] P3Z/R Установка координаты Z диагональной точки
[5] P3Y Установка координаты диагональной точки по оси Y
[6] CN1 - CN4 Установка контура обработки в четырех углах
Более подробное описание см. в примечании 2.
Запись программы 3
3-249

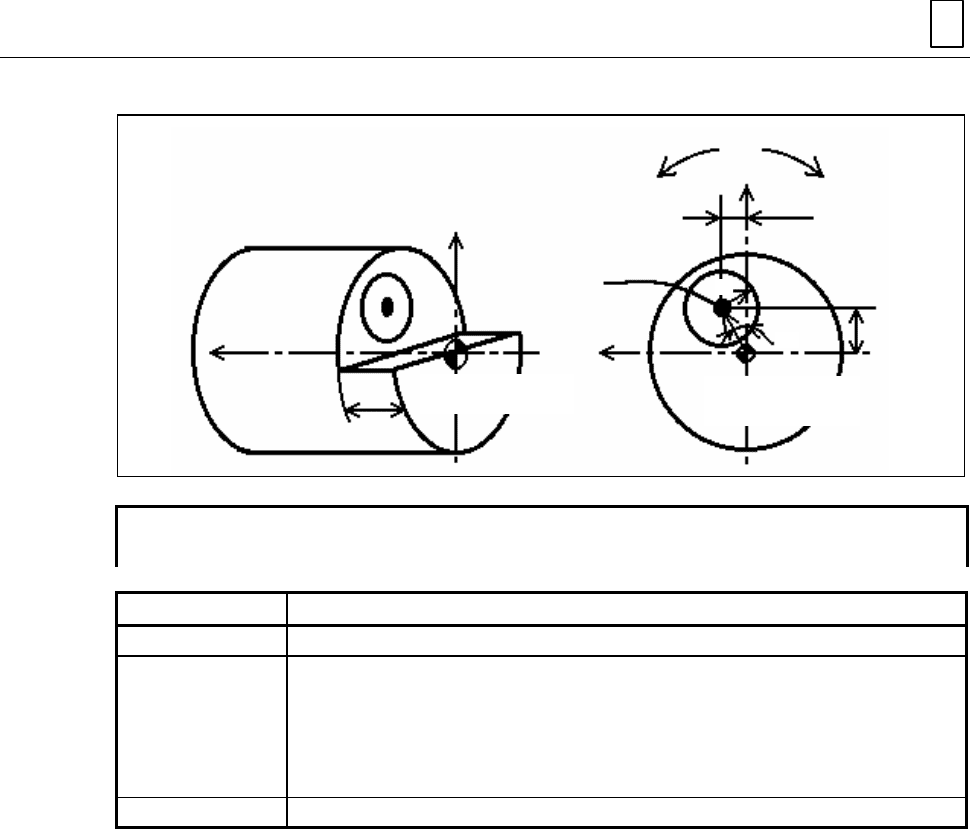

- Окружность (CIR)
D734P0047
CY
CZ
R
Центр
SHIFT-R
Y
Y
Z
Z
Система координат
п
р
ог
р
аммы
FIG PTN SHIFT-R P1Z/CZ P1Y/CY P3Y/R P3Y CN1 CN2 CN3 CN4
2 CIR
[1] [2] [3] [4]
Положение курсора Описание
[1] SHIFT-R Установка радиального положения в плоскости ZY.
[2] P1Z/CZ Установка координаты Z центра окружности
[3] P1Y/CY Установка координаты центра окружности по оси Y
[4] P3Z/R Установка радиуса окружности.
3 Запись программы
3-250
2. Произвольный контур
- Прямая (LINE)
D734P0048
I
Z
J
Конечная точка
SHIFT-R
th
CNR
Конечная точка
Y
Y
Y
Z
Z
Система координат
программы
FIG PTN SHIFT-R Z Y R/th I J P CNR R-FEED RGH
1 LINE
[1] [2] [3] [4] [5] [6] [7] [8] [9] [
10
]
Положение курсора Описание
[1] SHIFT-R Установка радиального положения в плоскости ZY.
[2] Z
Установка координаты Z конечной точки контурной обработки.
Если точка неизвестна, нажать клавишу меню [?].
[3] Y
Установка координаты Y конечной точки контурной обработки.
Если точка неизвестна, нажать клавишу меню [?].
[4] R/th Установка угла th между осью Z и контуром обработки.
[5] I Установка значения вектора оси Z.
[6] J Установка значения вектора оси Y.
[7] P Выбрать из меню положение точки пересечения с другим контуром..
Примечание. Более подробное описание см. в разделе «Функция автоматической
установки режимов резания»..
[8] CNR Установка контура обработки в углу конечной точки..
Более подробное описание см. в примечании 2.
[9] R-FEED Установка величины подачи при черновой обработке.
[
10
] RGH Установка величины подачи при чистовой обработке в соответствии с
шероховатостью.
Более подробное описание см. в примечании 1.
Запись программы 3
3-251
- Дуга (по часовой стрелке, против часовой стрелки)
D734P0049
Y
Z
Z
J
Y
Y
I
Z
Конечная
точка
SHIFT-R
Центр
Радиус
Центр
Система координа
т
программы
CCWCW
Конечная
точка
Конечная
точка
Конечная
точка
FIG PTN SHIFT-R Z Y R/th I J P CNR R-FEED RGH
1 CW
[1] [2] [3] [4] [5] [6] [7] [8] [9] [
10
]
Положение курсора Описание
[1] SHIFT-R Установка радиального положения в плоскости ZY.
[2] Z
Установка координаты конечной точки дуги по оси Z.
Если точка неизвестна, нажать клавишу меню [?].
[3] Ｙ
Установка координаты конечной точки дуги по оси Y.
Если точка неизвестна, нажать клавишу меню [?].
[4] R/th Установка радиуса дуги.
[5] I Установка координаты центра дуги по оси Z.
[6] J Установка координаты центра дуги по оси Y.
[7] P Выбрать из меню положение точки пересечения с другим контуром..
Примечание. Более подробное описание см. в разделе «Функция автоматической
установки режимов резания»..
[8] CNR Установка контура обработки в углу конечной точки..
Более подробное описание см. в примечании 2.
[9] R-FEED Установка величины подачи при черновой обработке.
[
10
] RGH Установка величины подачи при чистовой обработке в соответствии с
шероховатостью.
Более подробное описание см. в примечании 1.
