3 Запись программы
3-202
6. Блок обработки дна кармана (PCKT VLY)
Данный блок выбирается для обработки дна кармана при помощи концевой фрезы.
A. Установка данных
UNo. UNIT MODE POS-B POS-C SRV-A BTM WAL FIN-A FIN-R
1 PCKT VLY
SNo. TOOL NOM-φ No. # APRCH-1 APRCH-2 TYPE AFD TYPE PK-DEP DEP-A WID-R C-SP FR M M M
R1
F2
END MILL
END MILL
: Ввод данных не обязателен.
Замечание 1. В данном блоке торцевые фрезы устанавливаются автоматически.
Замечание 2. В последовательности инструмента автоматически устанавливается до
двух инструментов на основе данных SRV-A, FIN-A и FIN-R.
Вид обработки Условие
R1 (Черновая)
FIN-A = 0 and FIN-R = 0 :
Выбран один инструм
ент
.
F2 (Чистовая)
SRV-A
≤ FIN-A : Выбран один инструмент.
Замечание 3. Описание установки данных последовательности инструмента см. в
подразделе3-7-4.
Блок PCKT VLY Последовательность инструмента
Глубина
FIN-A
SRV-A
FIN-R
Черновая
обработка
Чистовая
обработка
Ноль заготовки
Ввод последовательности
конт
ур
а
.....
.....
.....
.....
.....
.....
.....
.....
Концевая фреза
(Чистовая
обработка)
Концевая фреза
(Черновая
об
р
аботка
)
M3P277 D740PA051
BTM: Код шероховатости нижней поверхности выбирается из меню.
WAL: Код шероховатости стенки выбирается из меню.
FIN-A: Осевой припуск на чистовую обработку устанавливается автоматически после
выбора кода шероховатости нижней поверхности
FIN-R: Радиальный припуск на чистовую обработку устанавливается автоматически
после выбора кода шероховатости стенки заготовки.
Запись программы 3
3-203
B. Последовательность обработки
Обработка дна кармана выполняется в следующей последовательности.
Черновая
обработка
УУглубление
FIN-A
SRV-A
FIN-R
Обработка производится
концевой фрезой,
установленной в
последовательности
инструмента R1. При
SRV-A=FIN-A обработка не
выполняется.
Дно
Углубление
Обработка производится
концевой фрезой,
установленной в
последовательности
инструмента F1. При FIN-A = 0
обработка не выполняется.
Чистова
я
обработк
а
Стенки
Углуб
M3P278
Обработка производится
концевой фрезой,
установленной в
последовательности
инструмента F1. При FIN-R = 0
обработка не выполняется.
3 Запись программы
3-204

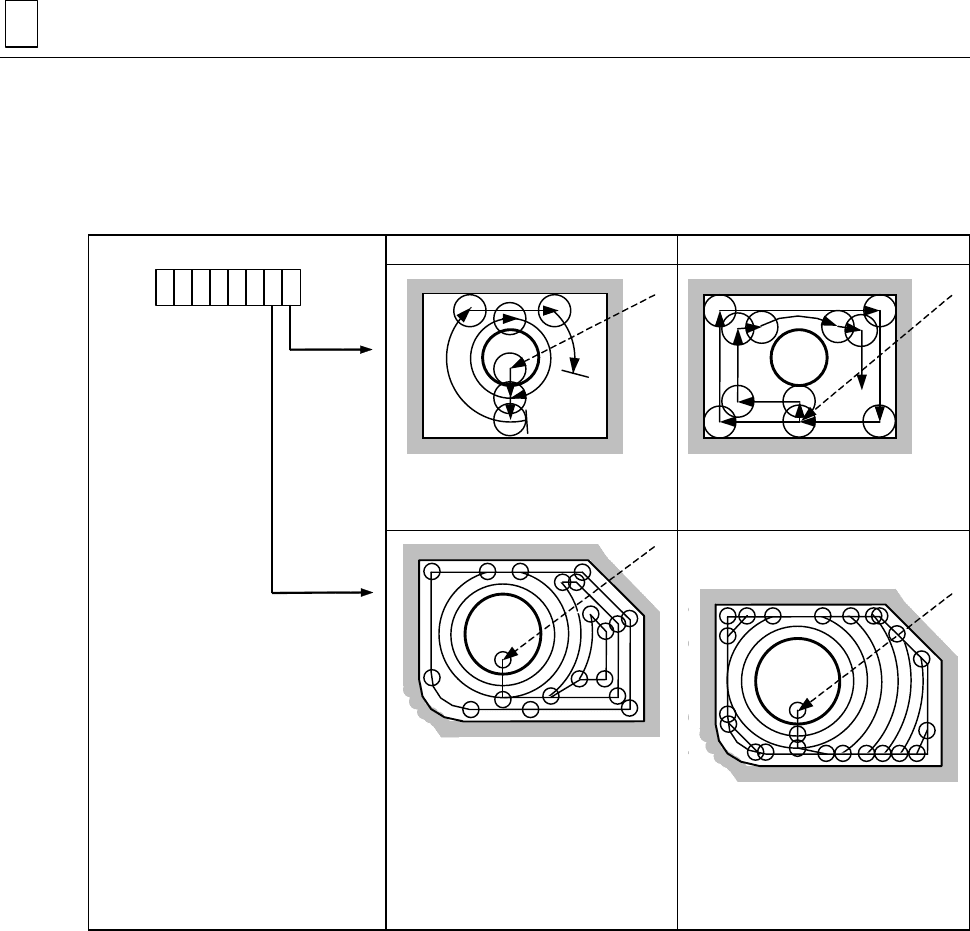

C. Схема обработки
Для черновой или чистовой обработки дна схема обработки выбирается параметром
E94.
- 0 или 1 вводится в требуемом бите, соответственно.
0 1
Обработка производится от
внутреннего контура к внешнему.
Обработка производится от
внешнего контура к внутреннему.
7 6 5 4 3 2 1 0
E94 =
бит 0
Бит 1
M3P279
Обратное направление
обработки.
Обработка поверхности ведется
в обратном направлении от
внешнего контура к внутреннему.
После этого выполняется
обработка остаточного припуска.
Стандартное направление
обработки.
Обработка ведется в том же
направлении, что и токарная по
внутреннему контуру.
Запись программы 3
3-205

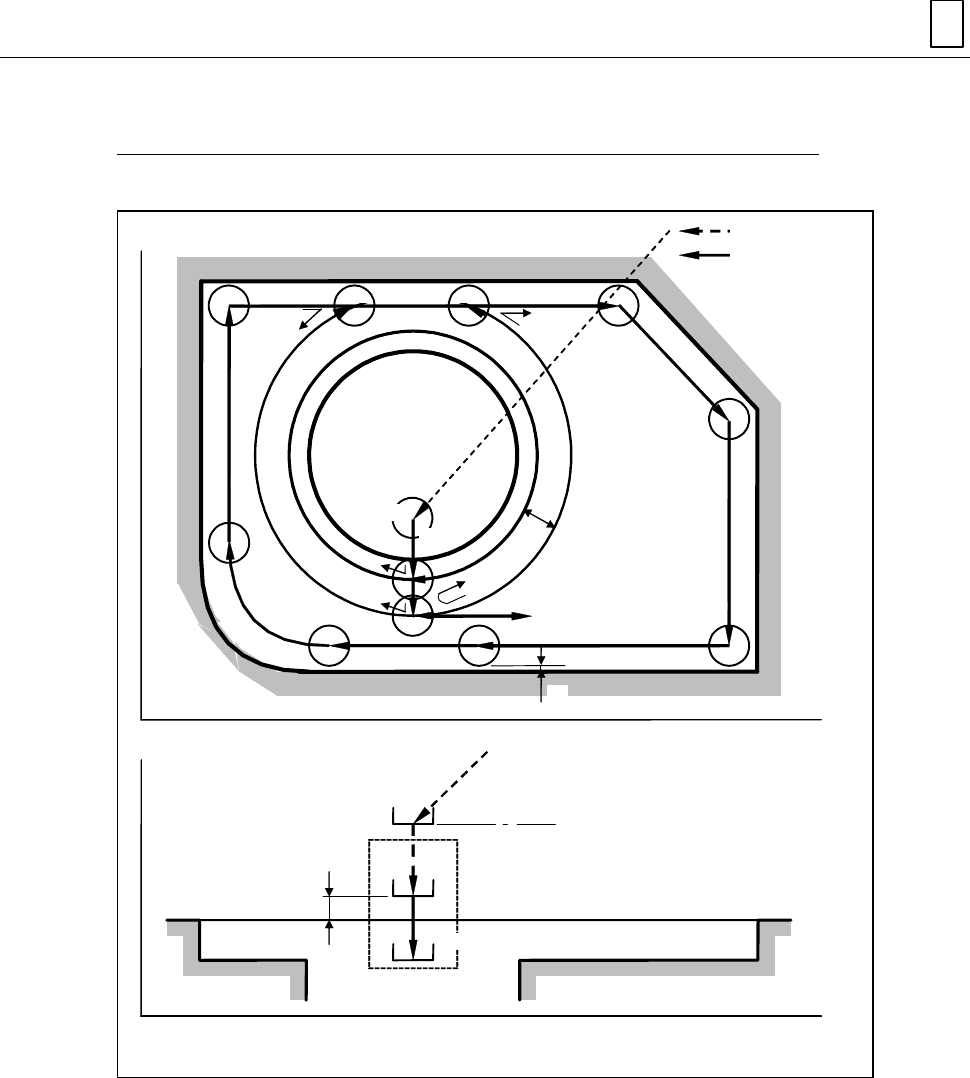

D. Траектория инструмента
Обработка от внутреннего контура (чистовая или черновая обработка дна)
- Обработка по внутренней стенке, после расширения выемки по внутреннему контуру.
M3P280
Y
X
cur
sr
[1]
[6] [9]
[
12
]
[8]
[
11
]
[7]
[5]
[
10
]
[4]
Pa = Pc
Быстрая подача
Рабочая подача
X
Z
Pi
[2]
[1]
[3]
Зазор
Pa = Pc
Примечание 2
Выделенные подчеркиванием коды указывают адреса параметров.
Pa, Pc: Точка подвода, определяемая данными APRCH-1, -2 в последовательности
инструмента and cutting start point (На рисунке выше точка врезания и точка
подвода совпадают.)
Pi: Начальная точка
cur: Глубина радиального резания, определяемая данными WID-R в
последовательности инструмента
sr: Припуск на чистовую обработку в радиальном направлении, устанавливаемый
данными FIN-R в блоке обработки
3 Запись программы
3-206

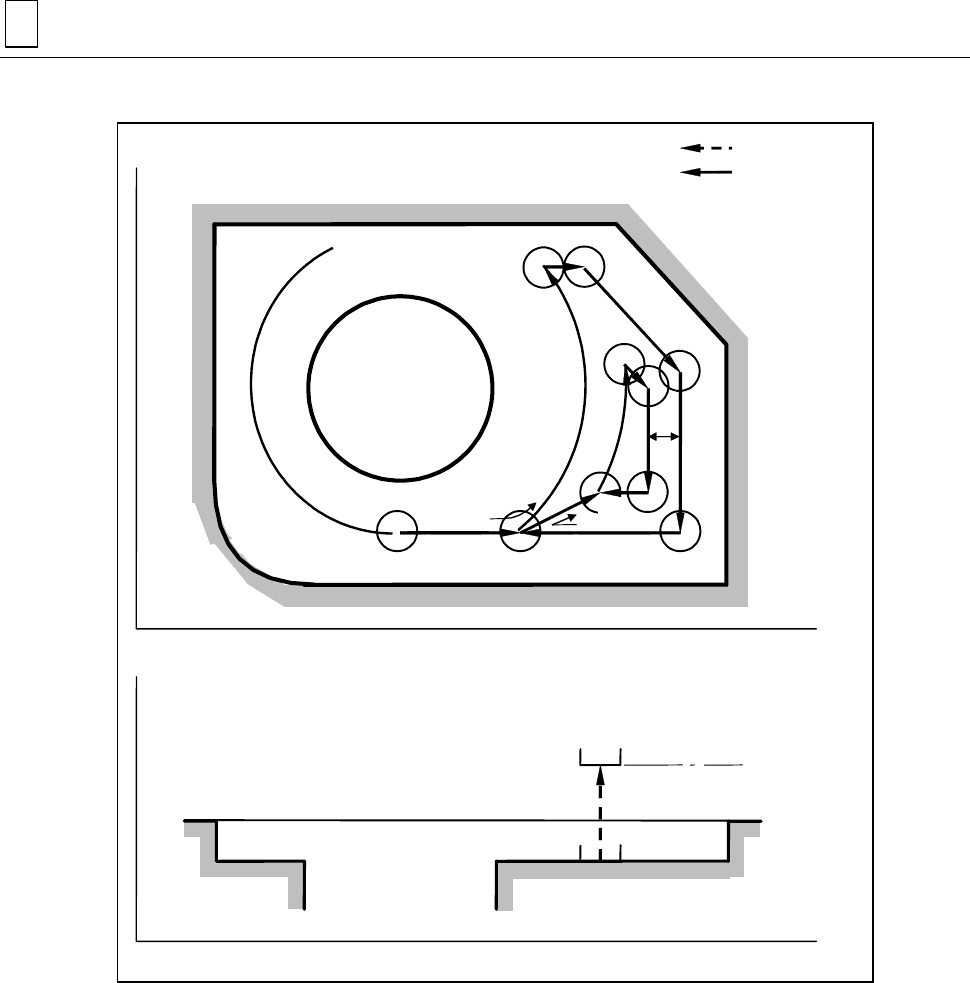

- Обработка остаточного припуска.
M3P281
X
Z
Pe
Pi
[
15
]
Y
X
[
11
]
[
12
]
[
13
]
[
14
]
cur
Pe
Быстрая подача
Рабочая подача
Pe: Точка отвода, устанавливаемая автоматически
Pi: Начальная точка
cur: Глубина радиального резания, определяемая данными WID-R в последовательности
инструмента
Примечание 1. При отображении знака ? в разделах APRCH-1, -2 после нажатия
клавиши AUTO SET (Автоматическая установка) инструмент
устанавливается непосредственно в точку начала резания и
выполняются операции [2] и [3]. В этом случае координаты точки
начала резания будут установлены
в данных разделах.
Примечание 2. См. подраздел 3-7-5, "Меры предосторожности при торцевой
обработке"
Запись программы 3
3-207
<Траектория движения инструмента>
[1] Инструмент на скорости быстрой подачи перемещается в точку подвода (точка
врезания). (См. примечание1.)
[2] Инструмент на быстрой подаче перемещается к позиции с зазором.
[3] Инструмент перемещается к поверхности обработки. (Скорость подачи зависит от
данных AFD в последовательности инструмента.)
[4] [5] и [6] Инструмент перемещается по внутреннему контуру.
[7] При соприкосновении с
внутренним контуром, инструмент перемещается по
внутреннему контуру.
[8] При выходе из внутреннего контура, инструмент перемещается по внешнему контуру.
[9] Для обработки внутреннего контура инстьрумент перемещается по той же
траектории, что и в [6].
[
10
] По причине изменения траектории, при соприкосновении с внутренним контуром,
инструмент перемещается по внутреннему контуру.
[
11
] Для обработки остаточного припуска инструмент перемещается по той же траектории,
что и в [8].
[
12
], [
13
] и [
14
] Остаточный припуск обрабатывается изнутри по круговому базису.
[
15
] После завершения обработки инструмент на скорости быстрой подачи перемещается
в начальную точку.
3 Запись программы
3-208

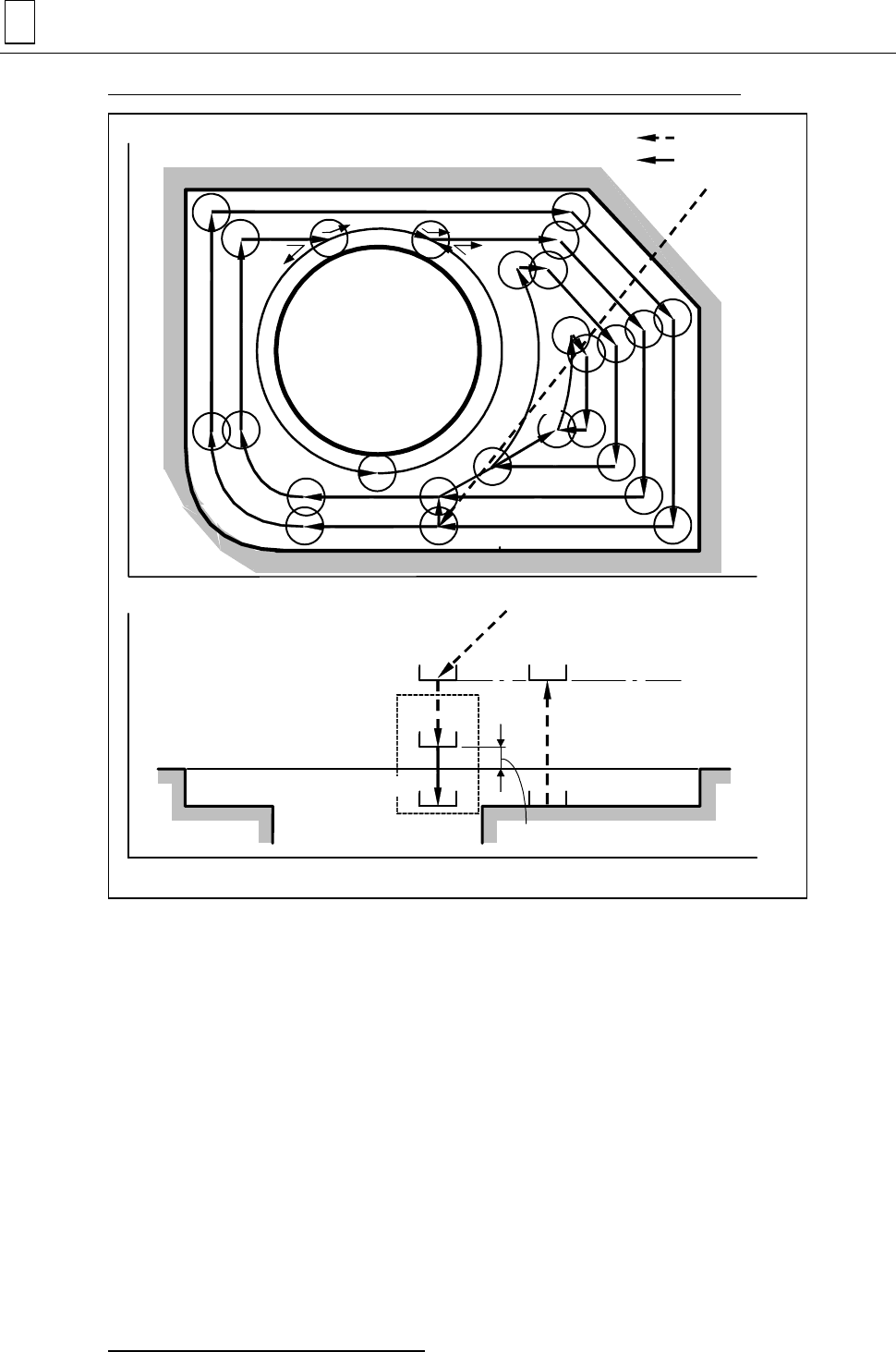

Обработка от наружного контура (чистовая или черновая обработка дна)
M3P282
Z
X
Pi
Зазо
р
[2]
[1]
[3]
Pa =
[
14
]
Примечание 2
Y
X
Быстрая подача
Рабочая подача
[6]
[
7
][
10
]
[5]
[4]
[8]
Pa =
[9]
[
13
]
[
12
]
[
11
]
[1]
Выделенные подчеркиванием коды указывают адреса параметров.
Pa, Pc: Точка подвода, определяемая данными APRCH-1, -2 в последовательности
инструмента. (На рисунке выше точка врезания и точка подвода совпадают.)
Pe: Точка отвода, устанавливаемая автоматически
<Траектория движения инструмента>
Траектория перемещения [8] и [
10
] та же, что и траектория перемещенияis [5] и [7]
соответственно..
Примечание 1. При отображении знака ? в разделах APRCH-1, -2 после нажатия
клавиши AUTO SET (Автоматическая установка) инструмент
устанавливается непосредственно в точку начала резания и
выполняются операции [2] и [3]. В этом случае координаты точки
начала резания будут установлены в данных разделах.
Примечание 2. См. подраздел 3-7-5, "Меры предосторожности
при торцевой
обработке"

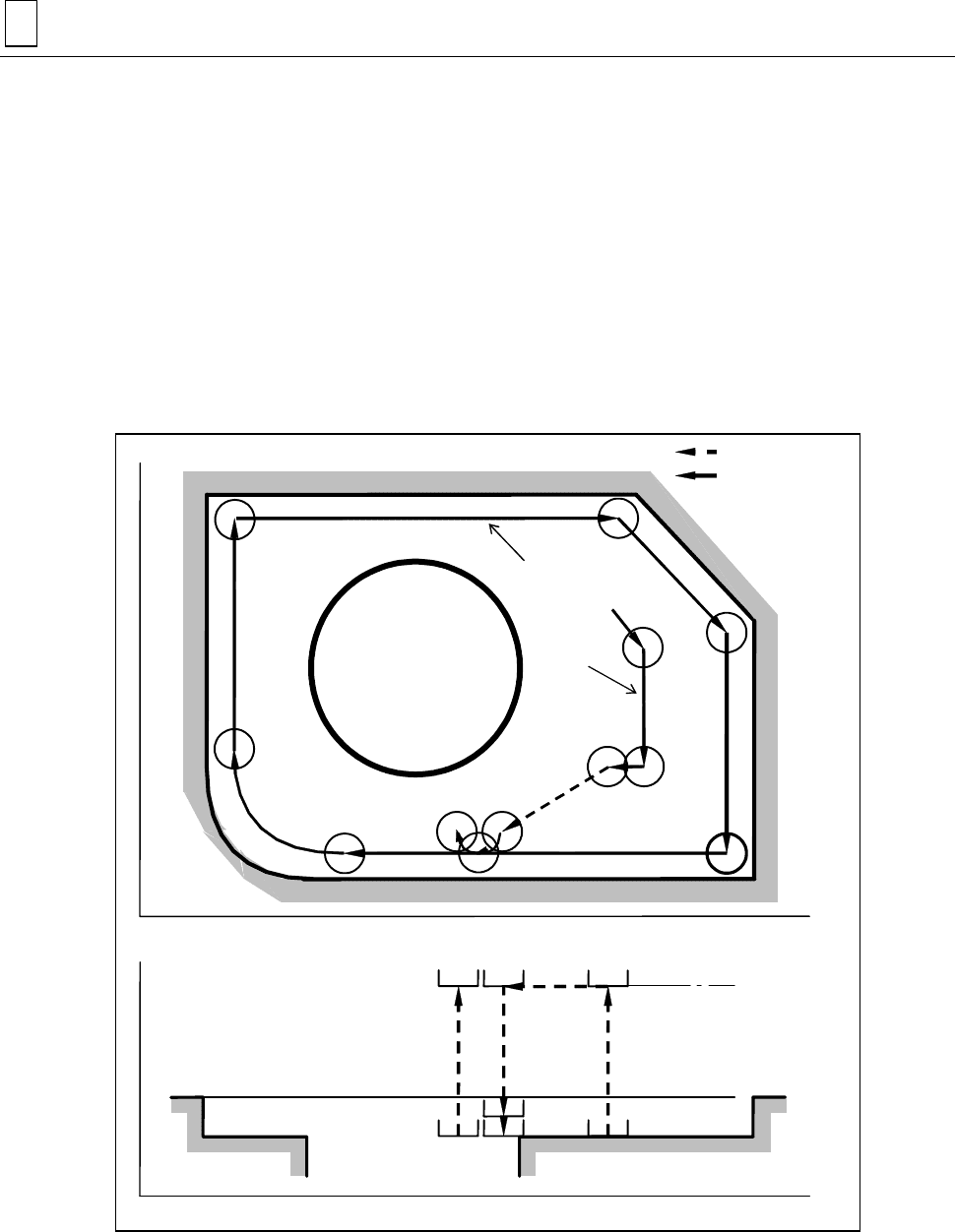

Чистовая обработка внешних стенок
Запись программы 3
3-209
Инструмент, которым ведется обработка на траектории перемещения, тот же, который
требуется для завершения обработки в блоке LINE OUT (Обработка внешнего контура).
3 Запись программы
3-210
E. Чистовая обработка
Чистовая обработка выполняется на основе значений данныхFIN-A and FIN-R.
Чистовая обработка дна выполняется при 0 < FIN-A.
Чистовая обработка стенки выполняется при 0 < FIN-R.
<Чистовая обработка дна и стенок кармана>
При чистовой обработке дна и стенки точка, определенная данными APRCH-1, -2 в
последовательности инструмента, будет являться точкой подвода для чистовой
обработки дна. Для
перехода от чистовой обработки дна к чистовой обработке стенок
инструмент на скорости быстрой подачи перемещается от точки отвода чистовой
обработки дна к точке начала резания при чистовой обработке стенки (см. рис.ниже).
M3P283
X
Z
Pe2
Pc2
[5]
[8]
[4]
[3]
Pe1
[2]
Pi
Y
X
Чистовая
об
р
аботка стенок
[1]
[6]
[7]
Pc2
Pe1
Чистовая
обработка
дна
[3]
Быстрая подача
Рабочая подача
Pe1: Точка отвода при чистовой обработке дна.
Pc2: Точка врезания при чистовой обработке стенки.
Pe2: Точка отвода при чистовой обработке стенки.
Pi: Начальная точка
Примечание. При отображении знака ? в разделах APRCH-1, -2 после нажатия клавиши
AUTO SET (Автоматическая установка) инструмент устанавливается
непосредственно в точку начала резания и выполняются операции [2] и [3].
Запись программы 3
3-211
В этом случае координаты точки начала резания будут установлены в
данных разделах.
