3 Запись программы

3-172

2. Блок торцевого фрезерования верхней поверхности (TOP EMIL)

Данный блок выбирается для горизонтальной обработки заготовки концевой фрезой.

A. Установка данных

UNo. UNIT MODE POS-B POS-C SRV-A BTM FIN-A

1 TOP EMIL

Sno. TOOL NOM-φ No. # APRCH-1 APRCH-2 TYPE AFD DEP-A WID-R C-SP FR M M M

END MILL



: Ввод данных не обязателен.

Замечание 1. В данном блоке торцевые фрезы устанавливаются автоматически.

Замечание 2. В последовательности инструмента автоматически устанавливается до

двух инструментов на основе данных SRV-A и FIN-A.

Вид обработки Условие

R1 (Черновая) FIN-A = 0 : Выбран один инструмент.

F2 (Чистовая) SRV-A ≤ FIN-A : Выбран один инструмент.

Замечание 3. Описание установки данных последовательности инструмента см. в

подразделе3-7-4.

Блок торцевого фрезерования верхней поверхности TOP EMIL Последовательность инструмента

..................

SRV-A

FIN-A

Чистовая

обработка

Черновая

обработка

Глубина

Ноль заготовки Ввод последовательности

конт

ур

Концевая фреза

(Чистовая

обработка)

Концевая фреза

(Черновая

обработка)

M3P254 D740PA051

BTM: Код шероховатости нижней поверхности выбирается из меню.

FIN-A: Осевой припуск на чистовую обработку устанавливается автоматически после

выбора кода шероховатости нижней поверхности

Запись программы 3

3-173

B. Траектория инструмента

Для раздела TYPE в последовательности инструмента нажата клавиша [X BI-DIR]

M3P256

[1]

[4]

[1]

[2]

[3]

[5]

Зазор

Быстрая подача

Рабочая подача

Заготовка

Примечание 3

Примечание 2

Заготовка

Выделенные подчеркиванием коды указывают адреса параметров.

Pa: Точка подвода, определяемая данными APRCH-1, -2 в последовательности

инструмента

Pc: Точка врезания, устанавливаемая автоматически.

Pe: Точка отвода, устанавливаемая автоматически

Pi: Начальная точка

<Траектория движения инструмента>

[1] Инструмент на скорости быстрой подачи перемещается в точку подвода.

[2] Инструмент на быстрой подаче перемещается к позиции с зазором.

[3] Инструмент перемещается к поверхности обработки. (Скорость подачи зависит

от

данных AFD в последовательности инструмента.)

[4] Инструмент на скорости рабочей подачи перемещается в точку начала резания и

выполняет обработку.

[5] После завершения обработки инструмент на скорости быстрой подачи перемещается

в начальную точку.

3 Запись программы

3-174

Для раздела TYPE в последовательности инструмента нажата клавиша меню [X UNI-DIR]

M3P257

[1]

[4]

[1]

[2]

[3]

[6]

[7]

[8]

[9]

[5]

Зазор

Быстрая подача

Рабочая подача

Примечание 3

Примечание

Заготовка

Выделенные подчеркиванием коды указывают адреса параметров.

Pa: Точка подвода, определяемая данными APRCH-1, -2 в последовательности

инструмента

Pc: Точка врезания, устанавливаемая автоматически.

Pe: Точка отвода, устанавливаемая автоматически

Pi: Начальная точка

<Траектория движения инструмента>

[1] Инструмент на скорости быстрой подачи перемещается в точку подвода.

[2] Инструмент на быстрой подаче перемещается к позиции с зазором.

[3] Инструмент перемещается к поверхности обработки. (Скорость подачи зависит

от

данных AFD в последовательности инструмента.)

[4] Инструмент на скорости рабочей подачи перемещается в точку начала резания и

выполняет обработку.

[5] [6] и [7] После завершения обработки в одном направлении инструмент на скорости

быстрой подачи перемещается в начальную точку.

Затем на скорости быстрой подачи инструмент перемещается в следующую точку

начала резания, назначенную зазором

и лежащую над последующей точкой начала

резания.

[8] Инструмент на скорости быстрой подачи перемещается к поверхности обработки и

начинает обработку.

[9] После завершения обработки инструмент на скорости быстрой подачи перемещается

в начальную точку.

Запись программы 3

3-175

Примечание 1. При отображении знака ? в разделах APRCH-1, -2 после нажатия

клавиши AUTO SET (Автоматическая установка) инструмент устанавливается

непосредственно в точку начала резания и выполняются операции [2] и [3]. В

этом случае координаты точки начала резания будут установлены в данных

разделах.

Примечание 2. См. подраздел 3-7-5 “Меры предосторожности при торцевой

обработке”

Примечание 3. Изображение траектории инструмента

M3P258

fo + rs

[4]

cur

Заготовка

Рабочая

подача

td: Диаметр инструмента

fo: Расстояние коррекции контура на основе значений td и параметра E13

E13

fo = td ×

rs: Величина коррекции контура перпендикулярно направлению резания

rs =

cur: Глубина радиального резания за один цикл рассчитывается следующим

образом:

cur =

lv = lm (

) – 2 × (fo + rs)

n =

cr: Глубина радиального резания (WID-R), устанавливаемая в

последовательности инструмента

n: Количество проходов радиального резания (дробные числа округляются до

целого числа)

3 Запись программы

3-176

M3P259

lm (*)

cur

Контур

Направление

обработки

Запись программы 3

3-177

3. Блок концевого фрезерования уступа (STEP)

Данный блок выбирается, чтобы тщательно обработать заготовку при помощи концевой

фрезы. После прохода концевой фрезы в данном случае остается рельефность.

A. Установка данных

Uno. UNIT MODE POS-B POS-C SRV-A BTM WAL FIN-A FIN-R

1 STEP

Sno. TOOL NOM-φ No. # APRCH-1 APRCH-2 TYPE AFD TYPE PK-DEP DEP-A WID-R C-SP FR M M M

END MILL



: Ввод данных не обязателен.

Замечание 1. В данном блоке торцевые фрезы устанавливаются автоматически.

Замечание 2. В последовательности инструмента автоматически устанавливается до

двух инструментов на основе данных SRV-A, FIN-A и FIN-R.

Вид обработки Условие

R1 (Черновая) FIN-A = 0 and FIN-R = 0 : Выбран один инструмент.

F2 (Чистовая) SRV-A ≤ FIN-A : Выбран один инструмент.

Замечание 3. Описание установки данных последовательности инструмента см. в

подразделе3-7-4.

Блок концевого фрезерования уступа STEP Последовательность инструмента

Чистовая

об

аботка

Черновая

об

аботка

SRV-A

FIN-A

FIN-R

Глубина

Ноль заготовки

Ввод последовательности

контура

.......

Концеваяфреза

(Чистовая

обработка)

Концевая фреза

(Черновая

обработка)

M3P260 D740PA051

BTM: Код шероховатости нижней поверхности выбирается из меню.

WAL: Код шероховатости стенки выбирается из меню.

FIN-A: Осевой припуск на чистовую обработку устанавливается автоматически после

выбора кода шероховатости нижней поверхности

3 Запись программы

3-178

B. Последовательность обработки

End milling-step is performed in the following order.

Черновая

обработка

FIN-R

FIN-A SRV-A

Выступ

Обработка производится

концевой фрезой,

установленной в

последовательности

инструмента R1. При

SRV-A=FIN-A обработка не

выполняется.

Дно

Выступ

Обработка производится

концевой фрезой,

установленной в

последовательности

инструмента F1. При FIN-A = 0

обработка не выполняется.

Чистова

обработ

ка

Стенки

Выступ

M3P261

Обработка производится

концевой фрезой,

установленной в

последовательности

инструмента F1. При FIN-R = 0

обработка не выполняется.

Запись программы 3

3-179

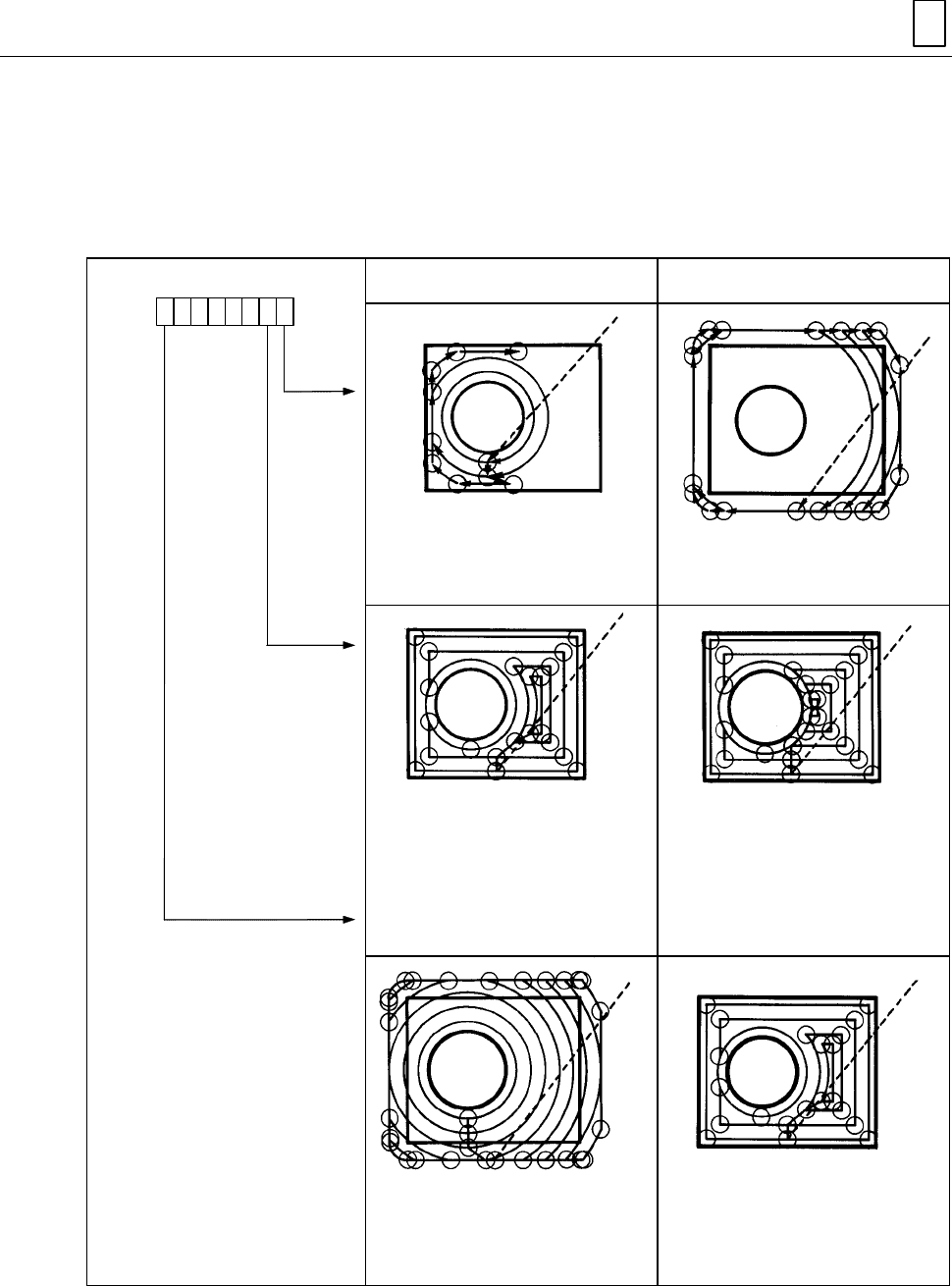

C. Схема обработки

Для черновой или чистовой обработки дна схема обработки выбирается параметром E91.

- Для соответствующего бита устанавливается 0 или 1 соответственно. Подробное

описание параметра E91 см., в список параметров/список предупредительных

сообщений/ список М-кода.

0 1

Обработка выполняется в

направлении от внутреннего

контура к внешнему.

Обработка выполняется в

направлении от внешнего контура

к внутреннему.

Обратное направление

обработки.

Обработка поверхности ведется в

обратном направлении от

внешнего контура к внутреннему..

После этого выполняется

обработка остаточного припуска.

Стандартное направление

обработки.

Обработка ведется в том же

направлении, что и токарная по

внутреннему контуру.

6 5 4 3 2 1

E91 =

бит 0

бит 1

бит 7

NM210-00546

В случае обработки от внешнего

контура, инструмент

перемещается по внутреннему

контуру.

В случае обработки изнутри,

инструмент перемещается внутрь

по внутреннему контуру.

3 Запись программы

3-180

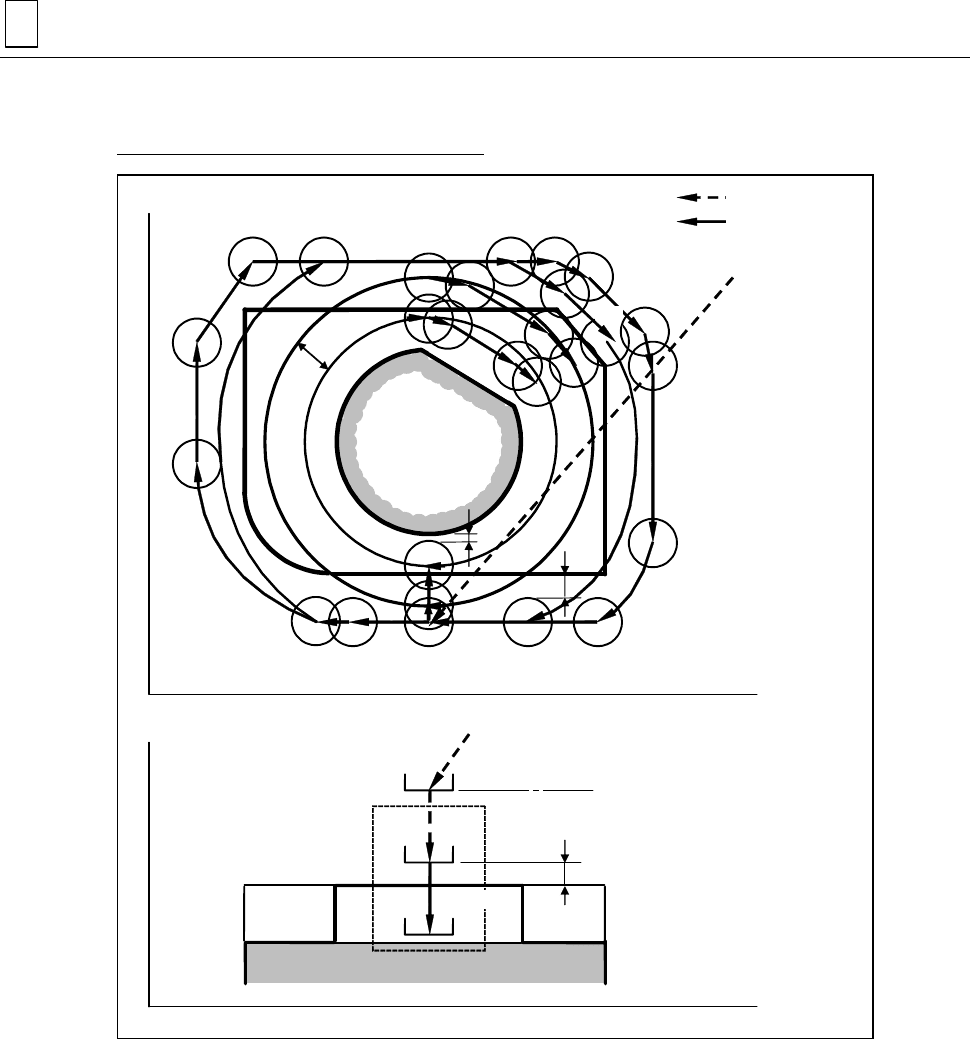

D. Траектория инструмента

Чистовая или черновая обработка дна.

M3P262

[6][

]

[5]

[9]

[4]

[8][

]

[7]

[

]

[1]

cur

Pa = Pc

Быстрая подача

Рабочая подача

имечание 3

[

]

[

]

[

]

Pa = Pc

Примечание 2

[1]

Зазор

[2]

[3]

Выделенные подчеркиванием коды указывают адреса параметров.

Pa, Pc: Точка подвода, определяемая данными APRCH-1, -2 в последовательности

инструмента и точка врезания (На рисунке выше точка врезания и точка подвода

совпадают.)

Pe: Точка отвода, устанавливаемая автоматически.

Pi: Начальная точка

cur: Глубина радиального резания, определяемая данными WID-R в

последовательности инструмента

sr: Припуск на чистовую обработку в радиальном направлении, устанавливаемый

данными FIN-R в блоке обработки

Запись программы 3

3-181

Пимечание 1. При отображении знака ? в разделах APRCH-1, -2 после нажатия

клавиши AUTO SET (Автоматическая установка) инструмент устанавливается

непосредственно в точку начала резания и выполняются операции [2] и [3]. В этом случае

координаты точки начала резания будут установлены в данных разделах.

Примечание 2. См. подраздел 3-7-5, "Меры предосторожности при торцевой

обработке"

Примечание 3. Когда инструмент перемещается по

траектории, заданной

параметром E2 от контура обработки, рабочая подача

определяется значением, которое бало введено в параметре E16.

<Траектория движения инструмента>

[1] Инструмент на скорости быстрой подачи перемещается в точку подвода (Точка

врезания). (См. примечание1.)

[2] Инструмент на быстрой подаче перемещается к позиции с зазором.

[3] Инструмент перемещается к поверхности обработки. (Скорость

подачи зависит от

данных AFD в последовательности инструмента.)

[4] - [

] Когда инструмент обходит заготовку, он перемещается по внутреннему контуру.

(при проходе [6]

и [

] и [4], [8] и [

] инструмент проходит по нескольким одинаковым

траекториям.)

Чистовая обработка стенки

Инструмент, которым ведется обработка на траектории перемещения, тот же, который

требуется для завершения обработки в блоке LINE OUT (Обработка внешнего контура).

E. Чистовая обработка

Чистовая обработка выполняется на основе значений данных FIN-A и FIN-R.

Чистовая обработка дна кармана выполняется при 0 < FIN-A.

Чистовая обработка стенки выполняется при 0 < FIN-R.
