3 Запись программы

3-182

< Чистовая обработка дна и стенок кармана >

При чистовой обработке дна и стенки кармана точка, определенная данными APRCH-1, -2

в последовательности инструмента, будет являться точкой подвода для чистовой

обработки дна. Для перехода от чистовой обработки дна кармана к чистовой обработке

стенок инструмент на скорости быстрой подачи перемещается от точки отвода чистовой

обработки дна

к точке начала резания при чистовой обработке стенки кармана (см. рис.

Ниже).

M3P263

Pe1

Чистовая

обработка

стенок

Pc2

Pe2

[3]

[6]

[

]

Чистовая об

аботка

на

Быстрая подача

Рабочая подача

[7]

[3]

Pe1 Pe2 Pc2

[2] [4]

[8]

[5]

Pe1: Точка отвода при чистовой обработке дна.

Pc2: Точка врезания при чистовой обработке стенки.

Pe2: Точка отвода при чистовой обработке стенки.

Pi: Начальная точка

Примечание 1. При отображении знака ? в разделах APRCH-1, -2 после нажатия

клавиши AUTO SET (Автоматическая установка) инструмент

устанавливается непосредственно в точку начала резания и

выполняются операции [2] и [3]. В этом случае

координаты точки

начала резания будут установлены в данных разделах.

Запись программы 3

3-183

Примечание 2. Когда инструмент перемещается по траектории, заданной

параметром E2 от контура обработки, рабочая подача

определяется значением, которое бало введено в параметре E16.

3 Запись программы

3-184

4. Блок фрезерования карманов (POCKET)

Данный блок выбирают для фрезерования карманов концевой фрезой.

A. Установка данных

UNo. UNIT MODE POS-B POS-C SRV-A BTM WAL FIN-A FIN-R INTER-R CHMF

1 POCKET

SNo. TOOL NOM-φ No. # APRCH-1 APRCH-2 TYPE AFD TYPE PK-DEP DEP-A WID-R C-SP FR M M M

END MILL



: Ввод данных не обязателен.

Замечание 1. В данном блоке торцевая фреза и фреза для снятия фаски

устанавливаются автоматически. Вместо зенковки, для снятия

фаски может быть использовано центровочное сверло.

Замечание 2. В последовательности инструмента автоматически

устанавливается до трех инструментов на основе данных SRV-A,

FIN-A, FIN-R и CHMF.

Вид обработки Условие

R1 (Черновая) FIN-A = 0 and FIN-R = 0 : Выбран один инструмент.

F2 (Чистовая)

SRV-A

≤ FIN-A : Выбран один инструмент.

(Снятие фаски)

CHMF

≠ 0 : Выбран один инструмент

Замечание 3. Описание установки данных последовательности инструмента см.

в подразделе3-7-4.

Примечание. При использовании центровочного сверла, угол при вершине инструмента

устанавливается на 90 градусов.

Блок фрезерования карманов POCKET Последовательность инструмента

Глубина

FIN-R

SRV-A

FIN-A

Чистовая

обработка

Черновая

обработка

Ноль заготовки

Ввод последовательности

контура

Снятие

фаски

............

Концевая фреза

(Чистовая

обработка)

Концевая фреза

(Черновая

обработка)

Инструмент

для снятия

аски

M3P264 D740PA052

BTM: Код шероховатости нижней поверхности выбирается из меню.

WAL: Код шероховатости стенки выбирается из меню.

FIN-A: Осевой припуск на чистовую обработку устанавливается автоматически после

выбора кода шероховатости нижней поверхности

FIN-R: Радиальный припуск на чистовую обработку устанавливается автоматически

Запись программы 3

3-185

после выбора кода шероховатости стенки заготовки.

3 Запись программы

3-186

B. Последовательность обработки

Фрезерование карманов выполняется в следующем порядке.

Черновая

обработка

FIN-R

SRV-A

FIN-A

Обработка производится

концевой фрезой,

установленной в

последовательности

инструмента R1. При

SRV-A=FIN-A обработка не

выполняется.

Дно

Обработка производится

концевой фрезой,

установленной в

последовательности

инструмента F1. При FIN-A = 0

обработка не выполняется.

Чистова

обработк

Стенки

M3P265

Обработка производится

концевой фрезой,

установленной в

последовательности

инструмента F1. При FIN-R = 0

обработка не выполняется.

Снятие фаски

Обработка производится при

помощи инструмента для

снятия фаски или

центровочного сверла в

последовательности

инструмента. Если CHMF = 0,

данная обработка не

выполняется.

Запись программы 3

3-187

C. Схема обработки

Для черновой или чистовой обработки дна схема обработки выбирается параметром

E92.

- 0 или 1 вводится в требуемом бите, соответственно.

0 1

7 6 5 4 3 2 1 0

E92 =

бит 0

M3P266

Обработка производится от

внутреннего контура к

внешнему.

Обработка производится от

внешнего контура к

внутреннему.

3 Запись программы

3-188

D. Траектория инструмента

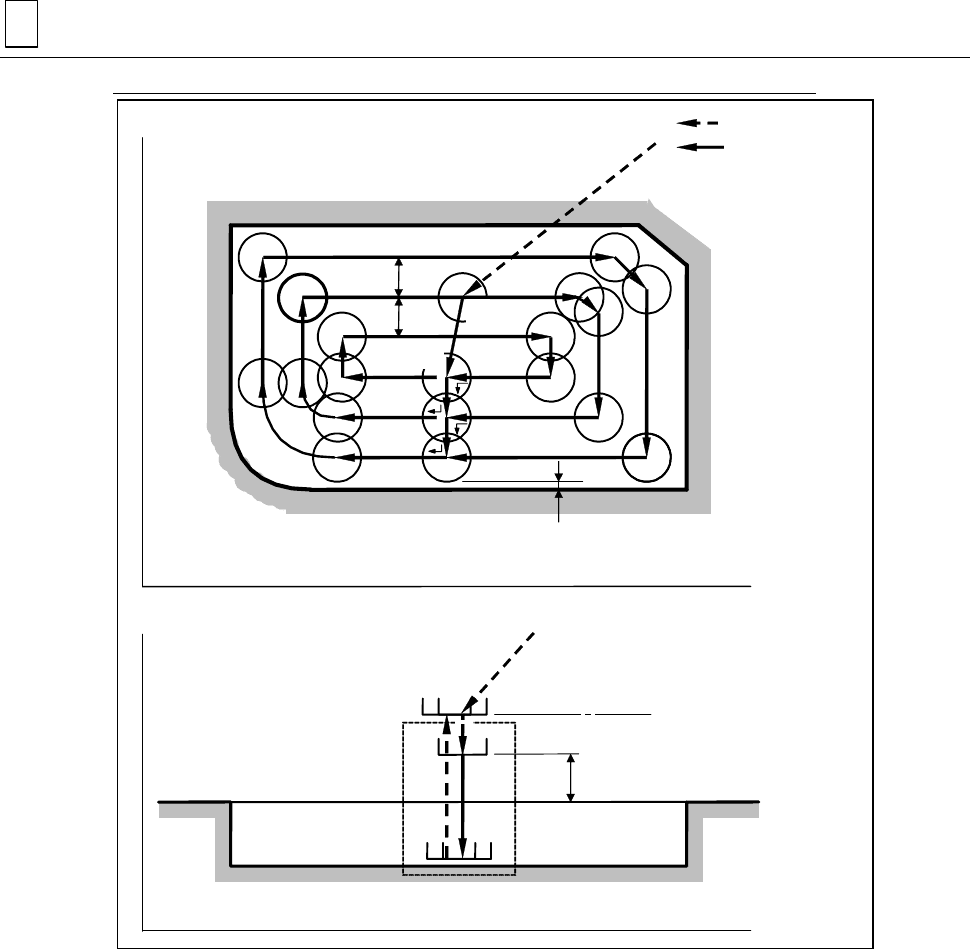

Обработка от наружного контура (чистовая или черновая обработка дна)

M3P267

cur

[7]

[6]

[5]

[1]

[4]

[8]

[3]

[2]

[1]

Зазор

Быстрая подача

Рабочая подача

Примечание 2

Выделенные подчеркиванием коды указывают адреса параметров.

Pa: Точка подвода, определяемая данными APRCH-1, -2 в последовательности

инструмента

Pc: Точка врезания, устанавливаемая автоматически.

Pe: Точка отвода, устанавливаемая автоматически.

Pi: Начальная точка

cur: Глубина радиального резания, определяемая данными WID-R в последовательности

инструмента

sr: Припуск на радиальную чистовую обработку, определяемый данными блока

обработки

Запись программы 3

3-189

Примечание 1. При отображении знака ? в разделах APRCH-1, -2 после нажатия

клавиши AUTO SET (Автоматическая установка) инструмент устанавливается

непосредственно в точку начала резания и выполняются операции [2] и [3]. В

этом случае координаты точки начала резания будут установлены в данных

разделах.

Примечание 2. См. подраздел 3-7-5, "Меры предосторожности при торцевой

обработке"

<Траектория движения инструмента>

[1] Инструмент

на скорости быстрой подачи перемещается в точку подвода. (См.

примечание1.)

[2] Инструмент на быстрой подаче перемещается к позиции с зазором.

[3] Инструмент перемещается к поверхности обработки. (Скорость подачи зависит от

данных AFD в последовательности инструмента.)

[4] Инструмент на скорости рабочей подачи перемещается в точку начала резания..

[5], [6] и 7] Инструмент производит обработку, совершая круговое движение

внутрь

заготовки

[8] После завершения обработки инструмент на скорости быстрой подачи перемещается

в начальную точку.

3 Запись программы

3-190

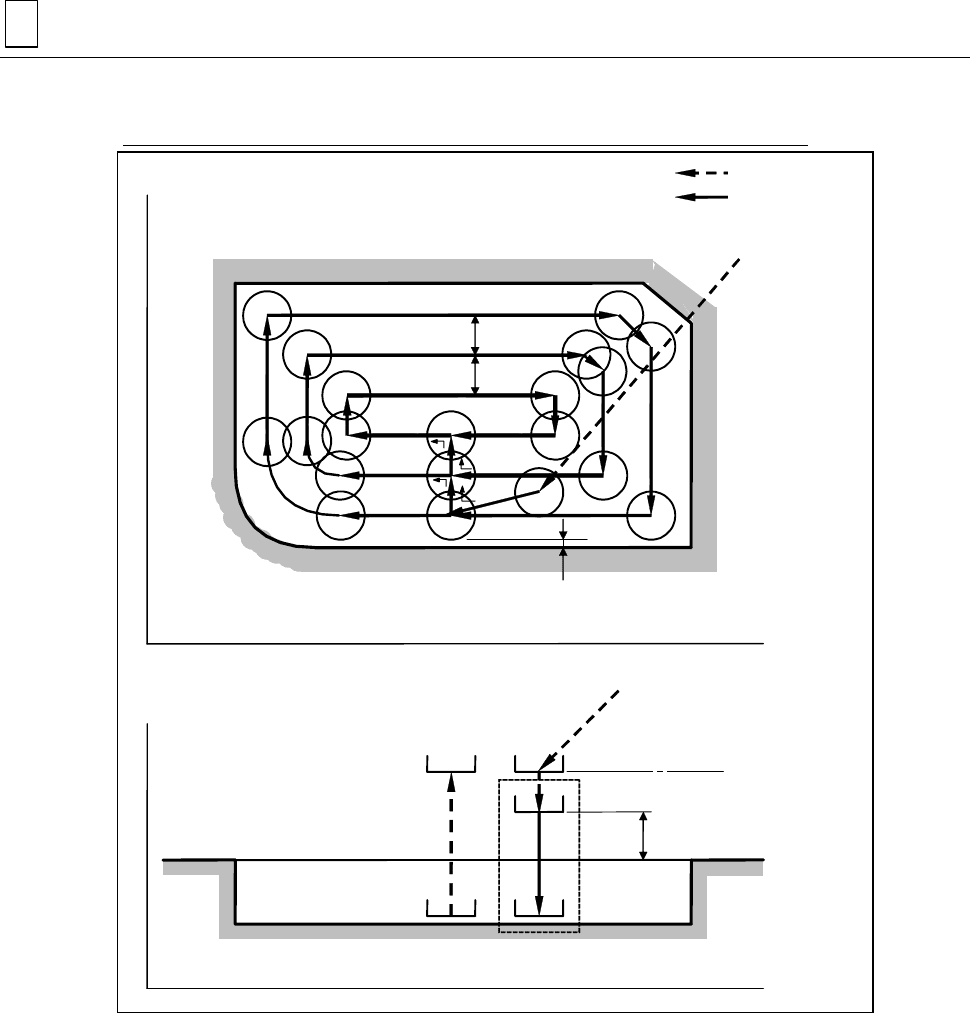

Обработка от внутреннего контура (чистовая или черновая обработка дна)

[1]

Быстрая подача

Рабочая подача

[2]

Зазор

[8]

[3]

[1]

Примечание 2

cur

[5]

[6]

[7]

[4]

M3P268

Выделенные подчеркиванием коды указывают адреса параметров.

Pa: Точка подвода, определяемая данными APRCH-1, -2 в последовательности

инструмента

Pc: Точка врезания, устанавливаемая автоматически.

Pe: Точка отвода, устанавливаемая автоматически.

Pi: Начальная точка

cur: Глубина радиального резания, определяемая данными WID-R в последовательности

инструмента

sr: Припуск на радиальную чистовую обработку, определяемый данными блока

обработки

Запись программы 3

3-191

Примечание 1. При отображении знака ? в разделах APRCH-1, -2 после нажатия

клавиши AUTO SET (Автоматическая установка) инструмент устанавливается

непосредственно в точку начала резания и выполняются операции [2] и [3]. В

этом случае координаты точки начала резания будут установлены в данных

разделах.

Примечание 2. См. подраздел 3-7-5, "Меры предосторожности при торцевой

обработке"

<Траектория движения инструмента>

[1] Инструмент

на скорости быстрой подачи перемещается в точку подвода. (См.

примечание1.)

[2] Инструмент на быстрой подаче перемещается к позиции с зазором.

[3] Инструмент перемещается к поверхности обработки. (Скорость подачи зависит от

данных AFD в последовательности инструмента.)

[4] Инструмент на скорости рабочей подачи перемещается в точку начала резания..

[5], [6] и[7] Инструмент производит обработку, совершая круговое движение

к внешнему

контуру заготовки.

[8] После завершения обработки инструмент на скорости быстрой подачи перемещается

в начальную точку.

Чистовая обработка стенки.

Инструмент, которым ведется обработка на траектории перемещения, тот же, который

требуется для завершения обработки в блоке LINE OUT (Обработка внешнего контура).

E. Чистовая обработка

Чистовая обработка выполняется на основе значений данных FIN-A и FIN-R.

- Чистовая обработка дна выполняется при 0 < FIN-A.

- Чистовая обработка стенки выполняется при 0 < FIN-R.
