Запись программы 3
3-107
[
11
] R Установка точки возврата инструмента после обработки..
0: Начальная точка
1: Опорная точка
5. Обработка сетки отверстий (GRD)
D734P0021
FIG PTN SPT-Z SPT-Y SPT-R CZ/PZ CY/PY F M N ANG P Q R
1 GRD
[1] [2] [3] [4] [5] [6] [7] [8]
[9] [
10
][
11
]
Курсор Описание
[1] SPT-Z
[2] SPT-Y
[3] SPT-R
Установка начальной точки обрабатываемого отверстия..
(Более подробное описание см. в разделе 1 «Обработка отверстия (PT)»)
[4] CZ/PZ Установка шага между отверстиями или общей длины оси Z.
Начальная
точка
CY/PY
(Вылет
инструмента)
CY/PY
CY/PY
(Шаг)
+Y
–
?
Z = 0
CZ/PZ (Шаг)
CZ/PZ (Общая длина)
CZ/PZ
+Z
–
Z
[5] CY/PY Установка шага/питча между двумя смежными линейно расположенными отверстиями или
общей длины по оси Y.
(См. рис. для пункта [4] CZ/ PZ.)
[6] F Установка данных, введенных как шаг CZ/PZ или CY/PY (шаг между отверстиями или
общая длина).
0: Шаг/питч
1: Общая длина
[7] M Установка числа отверстий по оси Z.
[8] N Установка количества линейно расположенных на оси Y отверстий..
[9] P Установка выполнения или невыполнения обработки в четырех углах.
0: Обработка в четырех углах.
1: Нет обработки в четырех углах.
3 Запись программы
3-108
[
10
] Q Установка выполнения или невыполнения обработки в начальной точке.
0: Фактическая обработка
1: Только позиционирование без обработки
[
11
] R Установка точки возврата инструмента после обработки..
0: Начальная точка
1: Опорная точка
D. Выбор режима XY или XY в блоке
1. Обработка отверстий (PT)
[ XY ]
[ XY ]
D734P0022
FIG PTN SPT-R/x SPT-C/y SPT-Z CX/PX CY/PY F M N ANG P Q R
1 PT
[1] [2] [3]
[4]
[5]
Курсор Описание
[1] SPT-R/x
[2] SPT-C/y
[3] SPT-Z
Установка начальной точки обрабатываемого отверстия..
- -Для установки начальной точки в системе координат R-C вводятся фактический радиус.
- Для установки начальной точки в системе координат x-y перед вводом данных изменяют
пункт меню x-y INPUT на обратный режим дисплея.
+Z
–Z
Z = 0
C
Z
Начальная
точка
y
x
+C
–C
C = 0
ｰ
R
Начальная
точка
[ XY ]
[4] P Установка траектории инструмента.
P = 2
P = 0
P = 1
Y
?
Предварительная обработка или текущее
Обрабаты
ваемое
отверстие
Запись программы 3
3-109
[5] R Установка точки возврата инструмента после обработки..
0: Начальная точка
1: Опорная точка
3 Запись программы
3-110
2. Обработка отверстий по дуге (ARC)
[ XY ]
[ XY ]
D734P0023
FIG PTN SPT-R/x SPT-C/y SPT-Z CX/PX CY/PY F M N ANG P Q R
1 ARC
[1] [2] [3] [4] [5]
[6]
[7]
[8] [9]
Курсор Описание
[1] SPT-R/x
[2] SPT-C/y
[3] SPT-Z
Установка начальной точки обрабатываемого отверстия..
- -Для установки начальной точки в системе координат R-C вводятся фактический радиус.
- Для установки начальной точки в системе координат x-y перед вводом данных изменяют
пункт меню x-y INPUT на обратный режим дисплея.
(Более подробное описание см. в разделе 1 «Обработка отверстия (PT)»)
[4] CX/PX
[5] CY/PY
Установка координат центра дуги.
C = 0
Начальная
точка
ANG
ANG
+?
+x
Положение?
CX/P
X
CY/PY
[6] M Установка количества обрабатываемых отверстий.
[7] ANG Установка угла между двумя смежными отверстиями..
(См. рис. для пунктов [4] CX/ PX, [5] CY/ PY.)
[8] Q Установка выполнения или невыполнения обработки в начальной точке.
0: Фактическая обработка
1: Только позиционирование без обработки
[9] R Установка точки возврата инструмента после обработки..
0: Начальная точка
1: Опорная точка
Запись программы 3
3-111
3. Обработка линейно расположенных отверстий (LIN)
[ XY ]
[ XY ]
D734P0024
FIG PTN SPT-R/x SPT-C/y SPT-Z CX/PX CY/PY F M N ANG P Q R
1 LIN
[1] [2] [3] [4]
[5]
[6]
[7] [8]
Курсор Описание
[1] SPT-R/x
[2] SPT-C/y
[3] SPT-Z
Установка начальной точки обрабатываемого отверстия..
- -Для установки начальной точки в системе координат R-C вводятся фактический радиус.
- Для установки начальной точки в системе координат x-y перед вводом данных изменяют
пункт меню x-y INPUT на обратный режим дисплея.
(Более подробное описание см. в разделе 1 «Обработка отверстия (PT)»)
[4] CX/PX Установка шага между двумя смежными линейно расположенными отверстиями.
+Y
+
X
ANG
CX/P
X
CX/P
X
Положение C
Начальная
точка
[5] M Установка количества обрабатываемых отверстий.
[6] ANG Установка угла, образованного линейно расположенными отверстиями и осью Z (см. рис.
для пункта [4] CX/ PX.)
[7] Q Установка выполнения или невыполнения обработки в начальной точке.
0: Фактическая обработка
1: Только позиционирование без обработки
[8] R Установка точки возврата инструмента после обработки..
0: Начальная точка
1: Опорная точка
3 Запись программы
3-112
4. Обработка отверстий, расположенных по квадрату (SQR)
[ XY ]
[ XY ]
D734P0025
FIG PTN SPT-R/x SPT-C/y SPT-Z CX/PX CY/PY F M N ANG P Q R
1 SQR
[1] [2] [3] [4] [5] [6] [7] [8]
[9] [
10
] [
11
]
Курсор Описание
[1] SPT-R/x
[2] SPT-C/y
[3] SPT-Z
Установка начальной точки обрабатываемого отверстия..
- -Для установки начальной точки в системе координат R-C вводятся фактический радиус.
- Для установки начальной точки в системе координат x-y перед вводом данных изменяют
пункт меню x-y INPUT на обратный режим дисплея.
(Более подробное описание см. в разделе 1 «Обработка отверстия (PT)»)
[4] CX/PX
Установка шага/питча между двумя смежными линейно расположенными отверстиями или
общей длины по оси Z.
Положение C
+X
CX/PX
CY/PY (Общая длина)
CY/PY
CY/PY
(Шаг)
CX/PX
(
Pitch
)
CX/PX
(Вылет
инструмент
Начальная
точка
+Y
[5] CY/PY Установка шага/питча между отверстиями или общей длины по оси Y. (см. рис. для пункта
[4] CX/PX.)
[6] F
Назначение данных, введенных в пунктах CX/PX и CY/PY, для шага или общей длины.
0: Шаг/питч
1: Общая длина
[7] M Установка количества линейно расположенных на оси X отверстий..
[8] N Установка количества линейно расположенных на оси Y отверстий..
[9] P
Установка выполнения или невыполнения обработки в четырех углах.
0: Обработка в четырех углах.
1: Нет обработки в четырех углах.
[
10
] Q
Установка выполнения или невыполнения обработки в начальной точке.
0: Фактическая обработка
1: Только позиционирование без обработки
[
11
] R
Установка точки возврата инструмента после обработки..
0: Начальная точка
1: Опорная точка
Запись программы 3
3-113
5. Обработка сетки отверстий (GRD)
[ XY ]
[ XY ]
D734P0026
FIG PTN SPT-R/x SPT-C/y SPT-Z CX/PX CY/PY F M N ANG P Q R
1 GRD
[1] [2] [3] [4] [5] [6] [7] [8]
[9] [
10
] [
11
]
Курсор Описание
[1] SPT-R/x
[2] SPT-C/y
[3] SPT-Z
Установка начальной точки обрабатываемого отверстия..
- -Для установки начальной точки в системе координат R-C вводятся фактический радиус.
- Для установки начальной точки в системе координат x-y перед вводом данных изменяют
пункт меню x-y INPUT на обратный режим дисплея.
(Более подробное описание см. в разделе 1 «Обработка отверстия (PT)»)
[4] CX/PX Установка шага/питча между двумя смежными линейно расположенными отверстиями или
общей длины по оси X.
Положение C
+X
CX/PX
CY/PY (Общая длина)
CY/PY
CY/PY
(Шаг)
CX/PX(Шаг)
X
/P
X
ылет
н
струмента)
Начальная
точка
+Y
[5] CY/PY Установка шага/питча между двумя смежными линейно расположенными отверстиями или
общей длины по оси Y.
(См. рис. Для пункта [4] CX/PX.)
[6] F
Назначение данных, введенных в пунктах CX/PX и CY/PY, для шага или общей длины.
0: Шаг/питч
1: Общая длина
[7] M Установка количества линейно расположенных на оси X отверстий..
[8] N Установка количества линейно расположенных на оси Y отверстий..
[9] P
Установка выполнения или невыполнения обработки в четырех углах.
0: Обработка в четырех углах.
1: Нет обработки в четырех углах.
[
10
] Q
Установка выполнения или невыполнения обработки в начальной точке.
0: Фактическая обработка
1: Только позиционирование без обработки
3 Запись программы
3-114
[
11
] R
Установка точки возврата инструмента после обработки..
0: Начальная точка
1: Опорная точка

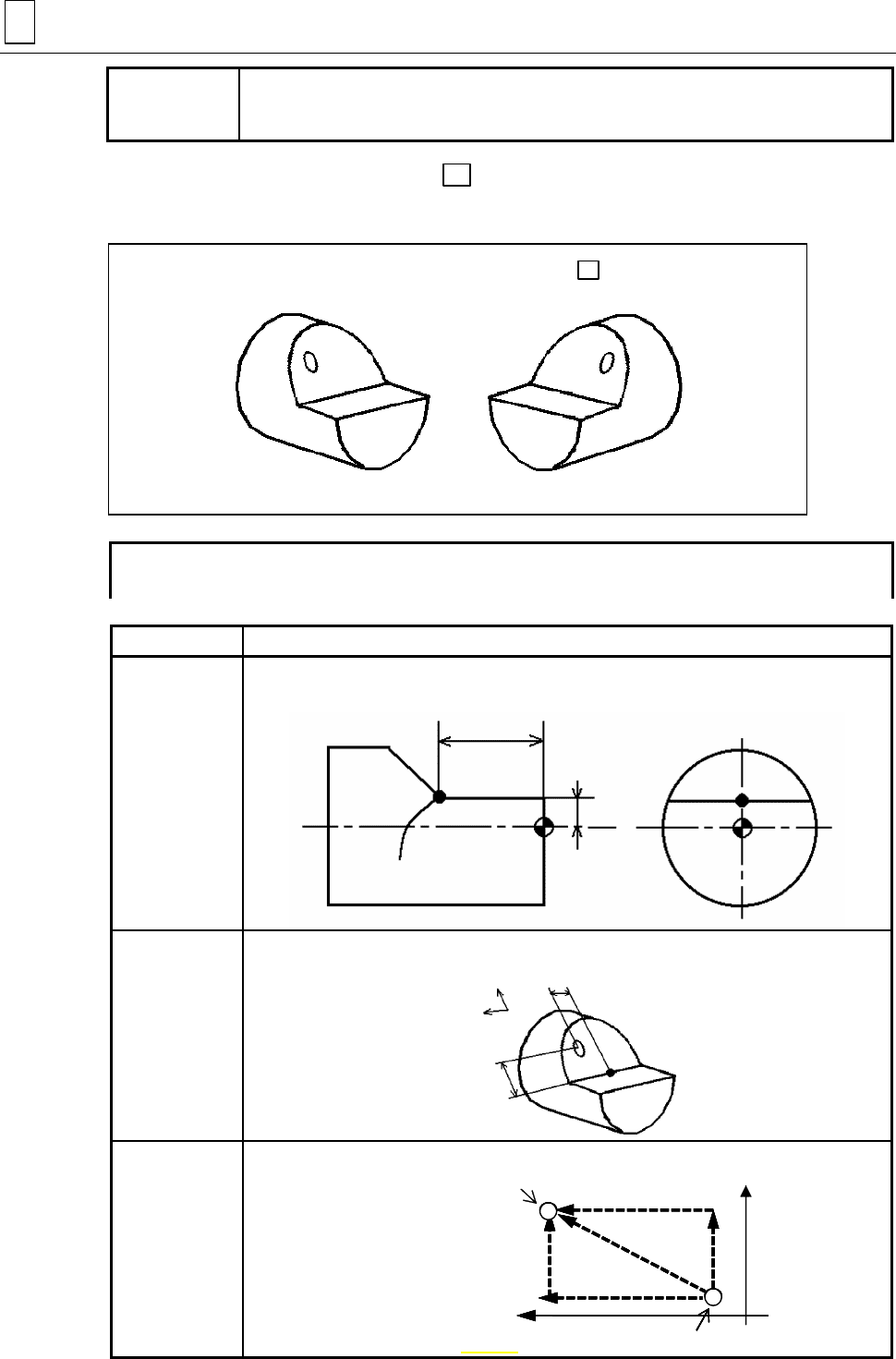

E. В блоке установлен режим /Y или /Y
1. Обработка отверстий (PT)
[ /Y ]
[ /Y ]
D734P0027
FIG PTN SHIFT-Z SHIFT-R SPT-X SPT-Y CX/PX CY/PY F M N ANG P Q R
1 PT
[1] [2] [3] [4]
[5]
[6]
Курсор Описание
[1] SHIFT-Z
[2] SHIFT-R
Установка смещения от нуля заготовки в наклонную плоскость (расстояние до
программного нуля наклонной плоскости).
Система координат
программы в наклонной
плоскости
SHIFT-R
SHIFT-Z
[3] SPT-X
[4] SPT-Y
Назначение начальной точки обрабатываемого отверстия.
Y
+
X
+
Y
X
[5] P Установка траектории инструмента.
P = 2
P = 0
P = 1
Y
X
Предварительная обработка или текущее
Обрабатываемое отверстие
Запись программы 3
3-115
[6] R Установка точки возврата инструмента после обработки..
0: Начальная точка
1: Опорная точка
2. Обработка отверстий по дуге (ARC)
[ /Y ]
[ /Y ]
D734P0028
FIG PTN SHIFT-Z SHIFT-R SPT-X SPT-Y CX/PX CY/PY F M N ANG P Q R
1 ARC
[1] [2] [3] [4] [5] [6]
[7]
[8]
[9] [
10
]
Курсор Описание
[1] SHIFT-Z
[2] SHIFT-R
Установка смещения от нуля заготовки в наклонную плоскость (расстояние до
программного нуля наклонной плоскости).
(Более подробное описание см. в разделе 1 «Обработка отверстия (PT)»)
[3] SPT-X
[4] SPT-Y
Установка начальной точки обрабатываемого отверстия..
(Более подробное описание см. в разделе 1 «Обработка отверстия (PT)»)
[5] CX/PX
[6] CY/PY
Установка координат центра дуги.
Начальная
точка
ANG
ANG
+
X
Положение C
CX/P
X
+Y
CY/PY
C = 0
[7] M Установка количества обрабатываемых отверстий.
[8] ANG Установка угла между двумя смежными отверстиями..
(См. рис. для пунктов [5] CX/ PX, [6] CY/ PY.)
[9] Q Установка выполнения или невыполнения обработки в начальной точке.
0: Фактическая обработка
1: Только позиционирование без обработки
[
10
] R Установка точки возврата инструмента после обработки..
0: Начальная точка
1: Опорная точка
3 Запись программы
3-116
3. Обработка линейно расположенных отверстий (LIN)
[ /Y ]
[ /Y ]
D734P0029
FIG PTN SHIFT-Z SHIFT-R SPT-X SPT-Y CX/PX CY/PY F M N ANG P Q R
1 LIN
[1] [2] [3] [4] [5]
[6]
[7]
[8] [9]
Курсор Описание
[1] SHIFT-Z
[2] SHIFT-R
Установка смещения от нуля заготовки в наклонную плоскость (расстояние до
программного нуля наклонной плоскости).
(Более подробное описание см. в разделе 1 «Обработка отверстия (PT)»)
[3] SPT-X
[4] SPT-Y
Установка начальной точки обрабатываемого отверстия..
(Более подробное описание см. в разделе 1 «Обработка отверстия (PT)»)
[5] CX/PX Установка шага между двумя смежными линейно расположенными отверстиями..
[Вид сверху наклонной плоскости]
Началь
ная
точка
Положение C
CX/P
X
CX/P
X
+Y
+
X
ANG
[6] M Установка количества обрабатываемых отверстий.
[7] ANG Установка угла, образованного линейно расположенными отверстиями и осью X, на
наклонной плоскости. (См. рис. для пункта [5] CX/PX.)
[8] Q Установка выполнения или невыполнения обработки в начальной точке.
0: Фактическая обработка
1: Только позиционирование без обработки
[9] R Установка точки возврата инструмента после обработки..
0: Начальная точка
1: Опорная точка
