Руководство по программированию Mazatrol Matrix

Подождите немного. Документ загружается.

Запись программы 3

3-77

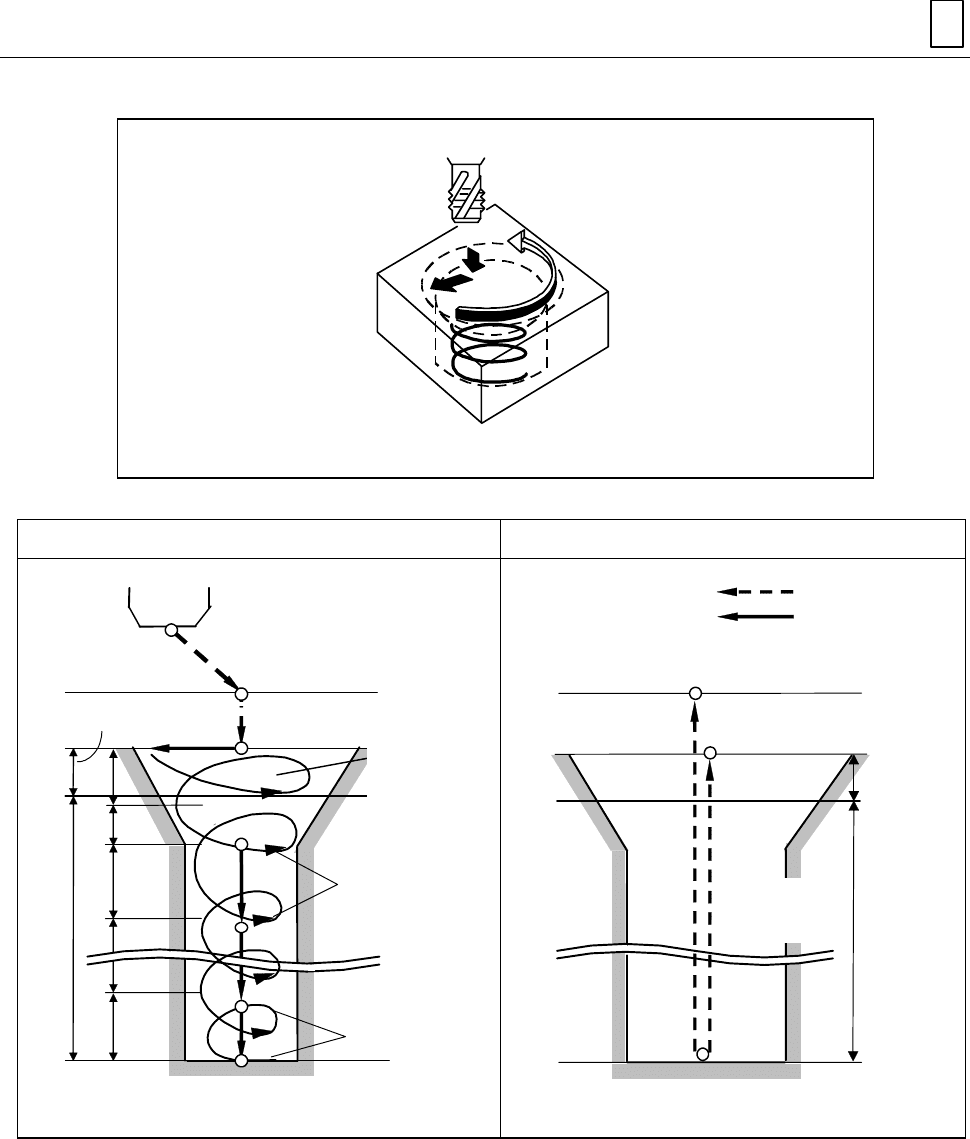

<Цикл кругового фрезерования Торнадо>

D735P0065

Обработка После обработки

[1] Движение к начальной точке

над центром

обрабатываемого отверстия

[2] Движение к опорной точке

Фрезерование

винтовых канавок

[3]

[4]

Фрезерование

винтовых

канавок

выполняется

после

перемещения в

положение

обработки

Фрезерование

винтовых

канавок

(Повторная

обработка с

движением ко

отве

стия

)

Зазор

Возврат к начальной точке

Возврат к опорной точке

[5]

Движение к

опорной или

начальной точке

Быстрая подача

Рабочая подача

Зазор

D735P0066

Выделенные подчеркиванием коды указывают адреса параметров.

Pi: Начальная точка

Pz: Координата Z обрабатываемой поверхности, устанавливаемая в

последовательности контура обработки

R: Безопасное расстояние над точкой Pz

h: Оптимальное расстояние, рассчитываемое автоматически на основе значений

HOLE-φ и HOLE-DEP (глубина отверстия), установленных в последовательности

инструмента, а также в данных ANG (Угол) в окне TOOL FILE (Файл инструмента)

q: Шаг 2, устанавливаемый в блоке CIRC MIL.

s: Шаг 1, устанавливаемый в блоке CIRC MIL.

3 Запись программы

3-78

Круговое фрезерование

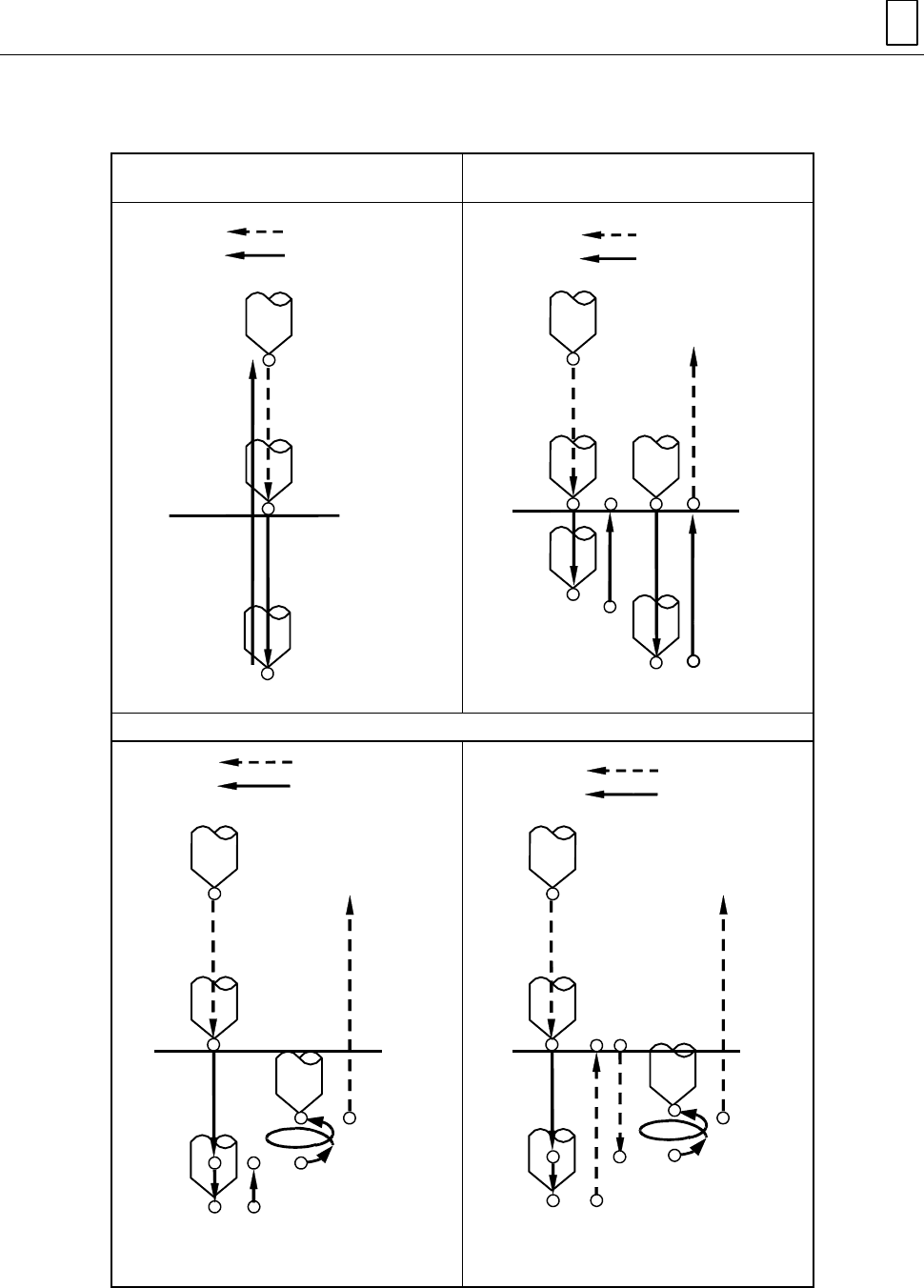

(1) С чистовой обработкой дна отверстия

Операция обработки с заданной чистовой обработкой дна отверстия показана на

рис. 3-10.

D735P0067

Быстрая подача

Рабочая подача

Рис. 3-10 Круговая винтовая обработка (с чистовой обработкой дна)

После завершения винтовой интерполяции вниз ко дну отверстия выполняется

интерполяция по дуге одной полной окружности. Затем инструмент перемещается в центр

отверстия и на скорости быстрой подачи возвращается по оси в свою начальную или

опорную точку.

(2) Без чистовой обработки дна отверстия

Операция обработки без заданной чистовой обработки дна отверстия показана на

рис. 3-11.

D735P0068

Быстрая подача

Рабочая подача

Возврат на четверть

проскока в направлении

оси.

Рис. 3-11 Круговая винтовая обработка (без чистовой обработкой дна)

После завершения винтовой интерполяции вниз ко дну отверстия инструмент

возвращается в центр отверстия по одной четвертой шага в осевом направлении и

на скорости быстрой подачи возвращается по оси в свою начальную или опорную

точку.

На дне отверстия интерполяция по дуге окружности не выполняется.

Запись программы 3

3-79

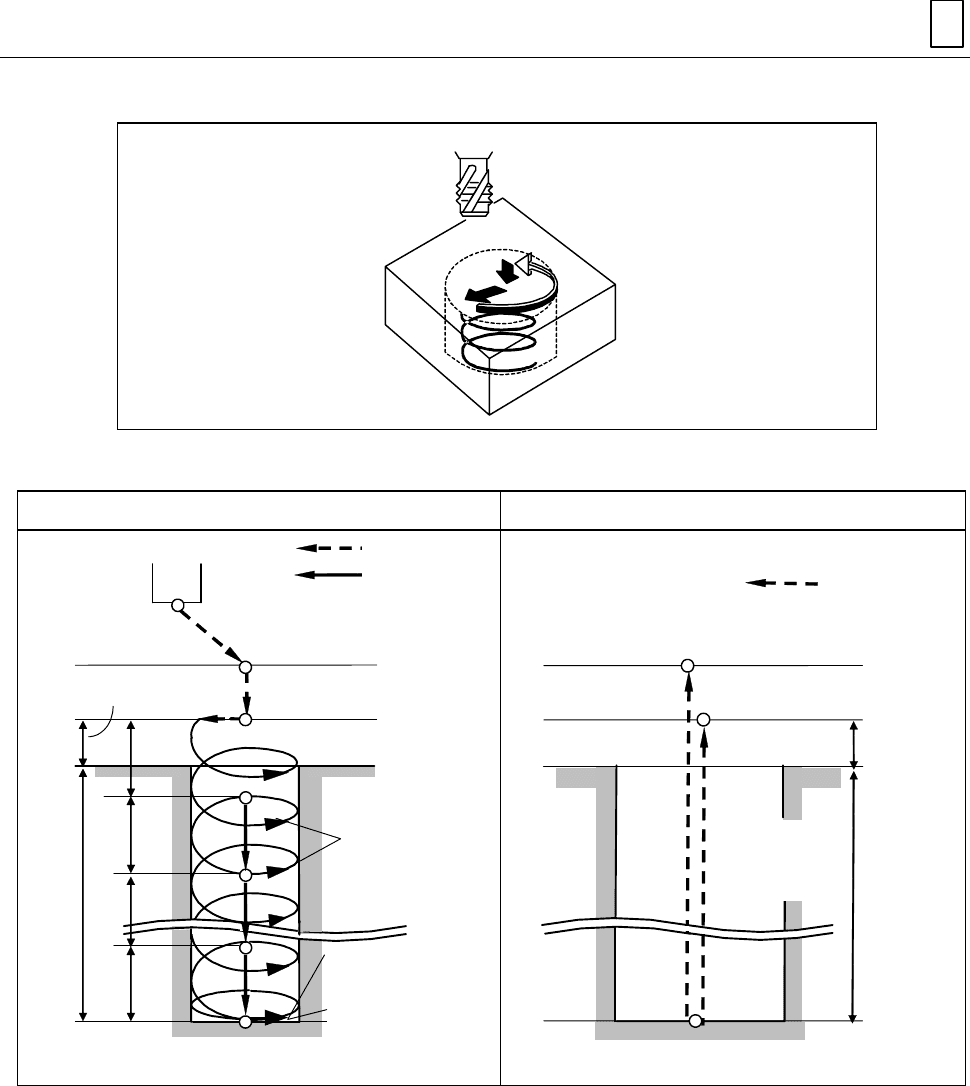

<Цикл точного быстрого растачивания торнадо >

D735P0077

Траектория перемещения концевой фрезы.

Обработка После обработки

[1] Движение к начальной точке

над центром обрабатываемого

отверстия

[2] Движение к опорной

[5] Круговая

интерполяция на

дне отверстия

[4] Фрезерование

винтовых

канавок

(Повторная

обработка с

движением ко

дну отверстия)

[6] Переход к центру

ок

ру

жности

Быстрая подача

Рабочая подача

[3] Фрезерование винтовых

канавок выполняется

после перемещения в

положение обработки

Зазор

Возврат к начальной точке

Возврат к опорной точке

[7]Движение к

опорной или

начальной точке

Быстрая подача

Зазор

D735P0078

Выделенные подчеркиванием коды указывают адреса параметров.

Pi: Начальная точка

Pz: Координата Z обрабатываемой поверхности, устанавливаемая в

последовательности контура обработки

R: Безопасное расстояние над точкой Pz

h: HOLE-DEP (глубина отверстия), устанавливаемая в последовательности

инструмента

q: Шаг 2, устанавливаемый в блоке CIRC MIL.

Глубина резания Z за проход “q” не должна превышать данные, введенные в поле

DEPTH (Глубина) в окне TOOL FILE (Файл данных на инструмент).

Примечание 1. Цикл точного

быстрого растачивания торнадо (установка 2 в

пункте TORNA.), требует дополнительной функции коррекции

профиля.

3 Запись программы

3-80

Примечание 2. Цикл точного быстрого растачивания торнадо (установка 2 в

пункте TORNA.), доступен только в плоскости G17.

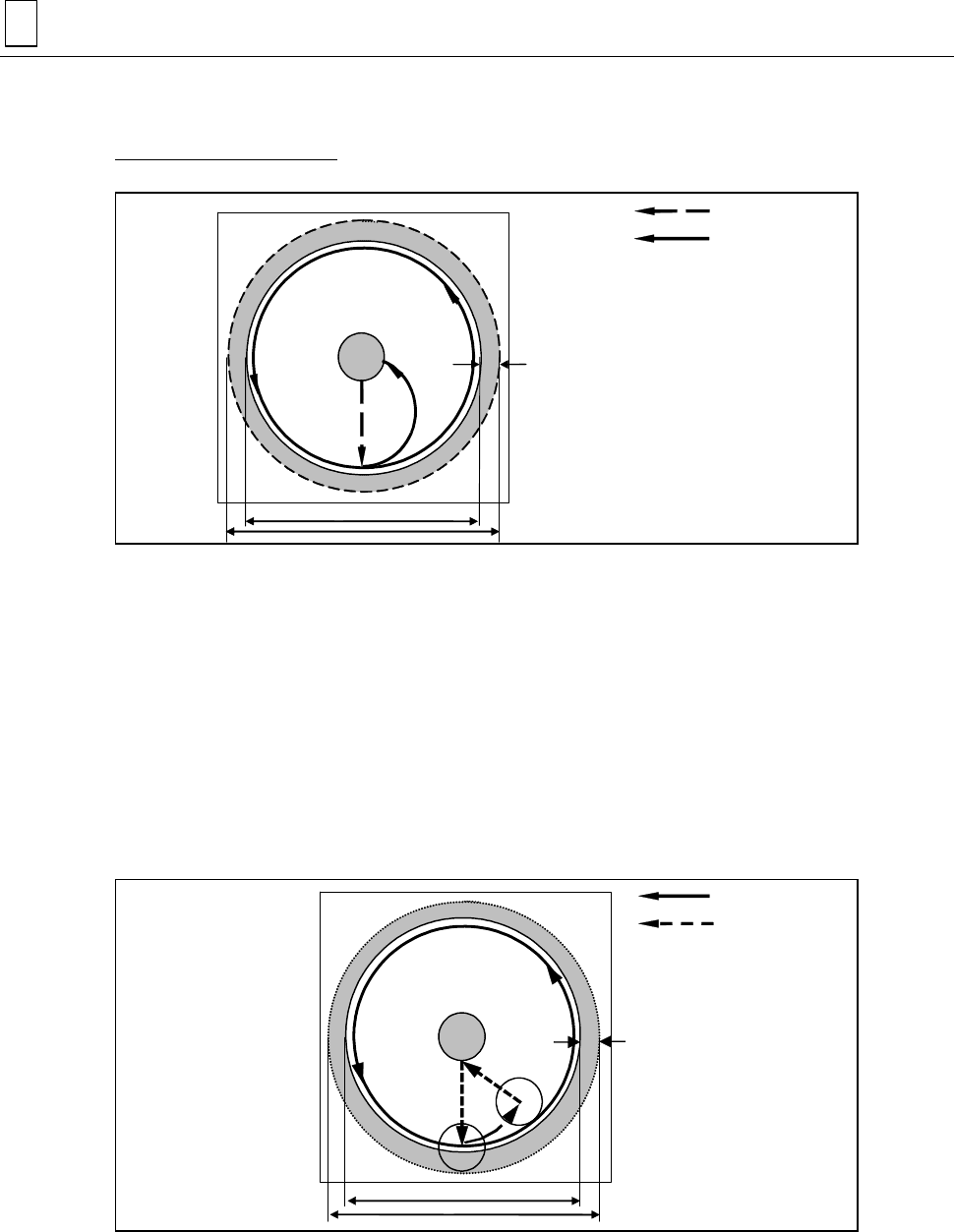

Круговое фрезерование

Движение инструмента при круговом фрезеровании см. на рисунке ниже.

Диаметр предв. отв.

Глуби

на

резани

D735P0079

Диаметр пред. отв.

после обработки

Концевая фреза

[2]

[1]

[4]

[1] Позиционирование на быстрой

подаче, основанное на

винтовой интерполяции

таектории перемещения

[2] Винтовая интерполяция ко дну

отверстия

[3] Олин круг круговой

интерполяции на дне

отверстиия

[4] Перевод инструмента в центр

после полукруга круговой

интерполяции.

Быстрая подача

Рабочая подача

[3]

Рис. 3-12 Круговое фрезерование

- Движение выполняется в следующем порядке: [1]→[2]→[3]→[4].

- Направление обработки при концевом фрезеровании (по часовой или против часовой

стрелки) определяется в программе.

- Во время движения [2]→[3]→[4] функция покадровой обработки не доступна.

Если была включена функция покадровой обработки, выполнение прграммы прервется

в конце кадра в точке [4]. Функция останова подачи

доступна.

Примечание. Если бит 4 параметра D91 равен 1, движение от точки [4] выполняется

следующим способом по укороченной траектории (быстрый доступ).

D735P0080

Глубина резания

Диаметр

пред. отв.

после

обработки

[1]

[4]

[5]

[2] [3]

Концевая фреза

Диаметр предв. отв.

Быстрая подача

Рабочая подача

Рис. 3-13 Круговое фрезерование (сокращение траектории при снятии фаски)

- Направление обработки при концевом фрезеровании (по часовой или против часовой

стрелки) определяется в программе.

- Движение выполняется в следующем порядке: [1]→[2]→[3]→[4]→[5].

Запись программы 3

3-81

5. Торцевой резец

До обработки Обработка После обработки

[3]

[1] Движение к

начальной точке над

центром

обрабатываемого

отверстия

Начальная точка

[2] Движение к

опорной

точке 1

Режущая кромка

инструмента в

положении отвода

Движение к

опорной

точке

[4] вращение шпинделя вправо ,

заданное кодом М03

Опорная

точка 1

Поверхно

сть

обработк

и по иси

Опорная

точка 2

Зазор

Рабочая подача

Быстрая подача

Рабочая подача

[5]

Обработка

до

[7]

Движение

к опорной

точке 2

[6] Остановка на

не отверстия

Рабочая подача

[8]

[9] Движение к

начальной

точке

Вращение шпинделя влево,

заданное кодом M04

M3P128

Выделенные подчеркиванием коды указывают адреса параметров.

Pi: Начальная точка

: Координата Z обрабатываемой поверхности, устанавливаемая в

последовательности контура обработки

Точка на расстоянии hs от Pz1

R1, R2: Безопасный зазор над точками Pz1 и Pz2 соответственно

Примечание. Для R1 (в пункте [2]), параметр D1 будет доступен, когда

В бит 1 параметра D92 задано “1.”

Однако, величина R1 после обработки всегда будет равна

величине зазора (безопасного).

H: Глубина отверстия (HOLE-DEP) должна устанавливаться в последовательности

инструмента

hs: Расстояние, равное сумме глубины предварительного отверстия,

установленного в последовательности инструмента, и данных

на инструмент

LENG COMP (Коррекция на инструмент) в окне TOOL DATA

Примечание 1. Время задержки подачи по оси Z на дне отверстия

устанавливается параметром D40.

Примечание 2. Скорость подачи на траектории инструмента [3] и [9]

устанавливается параметром D5.

Примечание 3. Вращение шпинделя по часовой стрелке выполняется функцией

M03,установленной в последовательности инструмента,

вращение против часовой стрелки – функцией M04.

3 Запись программы

3-82

6. Развертка

Обработка После обработки

[1] Движение к начальной

точке над центром

обрабатываемого

отверстия

[2] Движение к опорной

точке

[3] Расточка при

помощи развертки

Зазор

[5] Движение к начальной

точке

[4] Движение к опорной точке

Возврат к начальной

точку

M3P129

Быстрая подача

Рабочая подача

Pi: Начальная точка

Pz: Координата Z обрабатываемой поверхности, устанавливаемая в

последовательности контура обработки

R: Безопасное расстояние над точкой Pz

Примечание. При выполнении следующих двух условий, величина R перед

обработкой будет равна значению прараметров D1.

Однако, величина R после обработки всегда будет равна

величине зазора (безопасного).

- В случае если бит 2 параметра D92 равен 1.

- В случае если в

соответствующей последовательности инструмента

фреза для снятия фаски установлена в качестве инструмента

предварительной обработки.

h: Расстояние, равное сумме глубины отверстия (HOLE-DEP), установленного в

последовательности инструмента, и данных на инструмент LENG COMP (Коррекция

на инструмент) в окне TOOL DATA

Примечание. Скорость подачи на траектории инструмента [4] устанавливается данными

DEPTH (Глубина) в последовательности инструмента.

При нажатии на

клавишу меню CUT G01 ………. Параметр D18

При нажатии на клавишу меню RAPID G00 ……. Быстрая подача

При установке данных в разделе DEPTH ……… Установленное значение (/мин)

Запись программы 3

3-83

7. Метчик

Цикл обработки метчиком может быть трех видов:

A. Цикл обработки метчиком B. Цикл сверления с периодическим выводом

сверла

Быстрая подача

Рабочая подача

Быстрая подача

Рабочая подача

C. Цикл планетарной обработки

Без перемещения для удаления стружки

Быстрая подача

Рабочая подача

Быстрая подача

Рабочая подача

С перемещением для удаления стружки

D735P0081

Замечание. Описание траектории инструмента для каждого цикла см. в пунктах A-C.

3 Запись программы

3-84

A. Стандартный цикл (TAPPING CYCLE)

Обработка После обработки

[1] Движение к начальной

точке

над центром

обрабатываемого

отверстия

[2] Движение к опорной

точке

[3] Движение в

положение ha

Зазор

[4] Выполнения параметра М04

после остановки

[6] Движение в положение, заданное

значением D31 при вращении

шпинделя влево, которое задано

кодом

[5]

D31

[7]

[8] Движение к начальной

точке

[8] Движение к опорной

точке

Быстрая подача

Рабочая подача

Выполнения

параметра М03

после остановки

Зазор

M3P130

Выделенные подчеркиванием коды указывают адреса параметров.

Pi: Начальная точка

Pz: Координата Z обрабатываемой поверхности, устанавливаемая в

последовательности контура обработки

R: Безопасное расстояние над точкой Pz

Примечание. При выполнении следующих двух условий, величина R перед

обработкой будет равна значению прараметров D1.

Однако, величина R после обработки всегда будет равна

величине зазора (безопасного).

- В случае если бит 3 параметра D92 равен 1.

- В случае если в

соответствующей последовательности инструмента

фреза для снятия фаски установлена в качестве инструмента

предварительной обработки.

h: Глубина отверстия, рассчитываемая данными HOLE-DEP установленными в

последовательности инструмента и данными LENG COMP (Коррекция на

инструмент) в окне TOOL DATA (Данные на инструмент)

h = Глубина обрабатываемого отверстия + Коррекция на инструмент

ha: Расстояние, рассчитываемое по формуле(A – D32) × Pt

A .........D30 устанавливается при использовании

метрических и стандартных винтов,

D43 трубковидных винтов

Pt .........Шаг резьбы, установленный в блоке обработки

Примечание 1. ..............Ввод 1 в битах с 0 по 2 параметра D91 используется для

следующих типов остановки с задержкой:

Bit 0 Остановка с задержкой на дне отверстия [4] до

выполнения функции M04

Запись программы 3

3-85

Bit 1 Остановка с задержкой на дне отверстия [5] после

выполнения функции M04

Bit 2 Delayed stop before execution of M03 after return [7]

Кроме того, остановка с задержкой устанавливается в разделе

RGH данных последовательности инструмента. Если выбран

режим CYCLE FIX (Стандартный цикл), то остановка с задержкой

устанавливается параметром D22.

Примечание 2. Когда в последовательности инструмента введен код М04, будет

выполнятся обратное нарезание резьбы метчиком.

3 Запись программы

3-86

B. Цикл сверления глубокого отверстия (PECKING CYCLE2)

Обработка После обработки

[7] Повтор этапов [5] - [6]

при движении в

положение ha

Зазор

[1]

[3]

[6]

[2]

[4]

[7] [5]

Быстрая подача

Рабочая подача

[1] Движение к начальной точке над

центром обрабатываемого

отверстия

[2] Движение к опорной точке

[3] Обработка на глубину резания за

один ввод инструмента

[4] Движение в опорную точку,

заданное кодом М04 после

остановки

[5] Обработка на глубину резания

за один ввод инструмента с

поверхности обработки

[6] Движение в опорную точку,

заданное кодом М04 после

остановки

[8] Движение в опорную

точку, заданное кодом

М04 посде остановки

Возврат к начальной

точке

Возврат к

опорной точке

Рабочая подача

[8]

Зазор

M3P117

Pi: Начальная точка

Pz: Координата Z обрабатываемой поверхности, устанавливаемая в

последовательности контура обработки

R: Безопасное расстояние над точкой Pz

Примечание. При выполнении следующих двух условий, величина R перед

обработкой будет равна значению прараметров D1.

Однако, величина R после обработки всегда будет равна

величине зазора (безопасного).

- В случае если бит 3 параметра D92 равен 1.

- В случае если в

соответствующей последовательности инструмента

фреза для снятия фаски установлена в качестве инструмента

предварительной обработки.

h: Глубина отверстия, рассчитываемая данными HOLE-DEP установленными в

последовательности инструмента и данными LENG COMP (Коррекция на

инструмент) в окне TOOL DATA (Данные на инструмент)

h = Глубина обрабатываемого отверстия + Коррекция на инструмент

ha: Расстояние, рассчитываемое по формуле(A – D32) × Pt

A ....... D30 устанавливается при использовании

метрических и стандартных винтов,

D43 трубковидных винтов

Pt ...... Шаг резьбы, установленный в блоке обработки

q: Глубина сверления, которая задается в последовательности инструмента

Примечание 1. Ввод 1 в битах с 0 по 2 параметра D91 используется для

следующих типов остановки с задержкой:

Bit 0 Остановка с задержкой на дне отверстия [4] до

выполнения функции M04

Bit 1 Остановка с задержкой на

дне отверстия [5] после
