Получение изображений 91

непрозрачном оригинале) или проходит

(при прозрачном оригинале) сквозь него.

Этот свет улавливается маленькими

электронными датчиками, помещенными

в сканер. Обычно в профессиональных

сканерах используются фотоэлектрон-

ные умножители (ФЭУ, РМТ), а в на-

стольных сканерах используются прибо-

ры с зарядовой связью (ПЗС, CCD).

Датчики получают информацию об

изображении в виде пикселов и преобра-

зуют световую энергию (фотоны) в элек-

трическую (электроны). В большинстве

цветных сканеров используются 8 бит на

каждый цветовой канал (красный, зеле-

ный и синий) и называются 24-битными

сканерами. Профессиональные сканеры

являются 36-битными, то есть использу-

ют по 12 бит на каждый канал. Качество

конечного воспроизведения определяет

разрешение сканирования.

Разрешение сканирования измеряется

в точках (фактически в пятнах) на дюйм

(dpi), иногда обозначаемых как spi. Чем

больше точек на одном дюйме может быть

отсканировано, тем выше разрешение и

больше деталей может быть передано.

Другой аспект разрешения сканера —

количество бит на точку, которые видит

сканер. Как только пятно имеет глубину

цвета, оно становится пикселом. Пик-

сел (элемент изображения) представляет

собой мельчайшее пятно на оригинале,

которое может обнаружить сканер.

Восьмибитный сканер использует 8 бит

двоичной информации для регистрации и

хранения значения одного пиксела. 8-

битный сканер может различать 256 от-

оригинал

источник света

зеркало

матрица ПЗС

линза

к аналого-цифровому преобразователю (АЦП) и выводу

92 ПРИНТ-МЕДИА БИЗНЕС

тенков каждого пиксела. Такие сканеры

используются для сканирования черно-

белых изображений.

Сканеры можно в самом широком

смысле разделить на три категории:

• профессиональные;

• настольные;

• сканеры среднего класса;

•

гибридные сканеры.

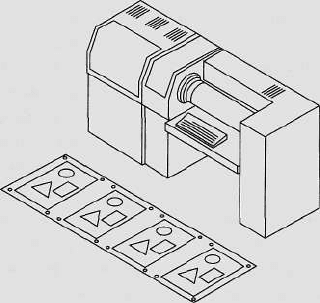

Профессиональные

(барабанные сканеры)

Они были первыми сканерами, появив-

шимися в полиграфии. Профессиональ-

ный сканер состоит из анализирующего

(сканирующего) устройства, устройства

определения параметров цвета, обра-

ботки изображения и коррекции пара-

метров цвета, устройства растрирования

и записывающего устройства. По конфи-

гурации некоторые из этих сканеров мо-

гут изготавливаться для сканирования и

записи на фотопленку в виде одного

устройства. Ранние модели профессио-

нальных сканеров выпускались в виде

монолитного устройства, в то время как

в более поздних моделях разделили запи-

сывающее и сканирующее устройства

для обеспечения лучшей надежности и

производительности.

Анализирующее устройство

Анализирующее устройство имеет анали-

зирующий (сканирующий) цилиндр, на

котором монтируется оригинал. Много-

направленный источник света, стремя-

щийся к созданию точечного источника,

используется для освещения оригинала.

В зависимости от того, является ли ори-

гинал прозрачным или непрозрачным,

источник света располагается либо спе-

реди (непрозрачный) или позади (про-

зрачный) оригинала. Световые сигналы

от оригинала анализируются линейкой

фотоэлектронного умножителя, который

получает информацию об изображении.

Фотоэлектронные умножители (ФЭУ) —

высокочувствительные устройства, кото-

рые захватывают детальную информа-

цию, присутствующую в оригинале. На

практике использование данной анализи-

рующей технологии отличает профессио-

нальные сканеры высокого класса от

других категорий.

Устройство определения

параметров цвета

Среди функций, выполняемых устрой-

ством определения параметров цвета,

это технологии вычитания цветов из-под

черного (UCR), замена серого компонен-

та (GCR) и подчеркивание деталей изоб-

ражения (нерезкое маскирование. —

Прим. ред.). Информация об изображе-

нии, которая на данном этапе представ-

лена в модели RGB (красный, зеленый,

синий), преобразуется в CMY (голубой,

желтый и пурпурный). Черное цветоде-

ленное изображение (К) создается путем

математических вычислений. Это очень

важно, так как печатный процесс ис-

пользует цветовое пространство CMYK,

в то время как исходные оригиналы (фо-

тографии) и отсканированные изображе-

ния представлены в цветовом пространс-

тве RGB. К функциям, выполняемым

Получение изображений 93

устройством растрирования (screening

computer) относятся идентификация све-

тов и теней, информация о растрирова-

нии и растровом фоне, линиатура растра,

угол поворота растра, определение фор-

мы растровых точек, линеаризация, мас-

штабирование (увеличение и уменьше-

ние изображения), а также модуляция

лазера — растрирование.

Записывающее устройство

Это устройство имеет записывающий ци-

линдр с экспонирующей головкой. В уст-

ройстве экспонирования лазерная голов-

ка экспонирует фотопленку. Когда на-

стройки сканера сделаны, и сканер готов

к работе, запись(экспонирование) начи-

нается одновременно с тем, как анализи-

рующая головка приступает к сканирова-

нию изображения. Наиболее часто для

записи используются два лазера: аргоно-

вый, генерирующий в сине-зеленой об-

ласти спектра, и гелий-неоновый крас-

ный лазер. Только старые модели профес-

сиональных сканеров в настоящее время

выводят цветоделенные пленки.

Настольные сканеры

(планшетные сканеры)

Теперь вы знаете, почему появились на-

стольные сканеры, пытающиеся вытес-

нить громадные профессиональные ска-

неры. В настольных сканерах оригинал

размещается на плоскости сканирования

подобно копировальным аппаратам, где

оригинал размещается на плоскости ко-

пирования. Поэтому такие сканеры полу-

чили название планшетные. Эти сканеры

применяют анализирующую технологию,

называемую устройство с зарядовой свя-

зью (CCD, ПЗС), для считывания ин-

формации об изображении, отражаемой

от оригинала. CCD или ПЗС являются

линейными и помещаются в виде матриц.

Каждая матрица чувствительна к опреде-

ленному уровню градаций серого. И су-

ществуют ПЗС с трилинейными матри-

цами, для считывания информации, соот-

ветственно, для красного, зеленого и

синего цветов. В зависимости от того,

имеет ли сканер линейную или трилиней-

ную матрицу, сканеры подразделяются на

монохромные и полихромные — цветные.

Сканеры могут работать с плоскостной матрицей, которая просматривает всю страницу,

или с линейной матрицей, которая двигается по странице, считывая каждую точку.

плоскостная матрица

линейка ПЗС

(линейная матрица)

94 ПРИНТ-МЕДИА БИЗНЕС

Линейный ПЗС может считывать раз-

личные уровни серого, а трилинейный

ПЗС всю информацию о цвете оригинала.

Технология ПЗС, применяемая в цифро-

вых фото- и видеокамерах, аналогична

используемой в сканерах.

Источники света, используемые в

настольных сканерах, являются флуорес-

центными. Оригинал помещается на

плоскость сканирования лицевой сторо-

ной вниз (для непрозрачных оригиналов).

Оригинал освещается снизу, и отражен-

ный свет попадает на матрицу ПЗС, по-

мещенную снизу. Сканер захватывает

изображение и посылает его на настоль-

ный компьютер для дальнейшей обработ-

ки. Для прозрачных оригиналов сущес-

твуют специальные устройства, которые

размещают оригинал, и освещение про-

изводится из раздельной головки над

оригиналом.

Вторая часть системы сканирования с

помощью настольного сканера — это на-

стольный компьютер. Для этих целей в

полиграфии используют компьютеры

Macintosh и их клоны. Персональные

компьютеры (PC) также используются

для этих целей. Эти настольные компью-

теры имеют программное обеспечение,

которое преобразует информацию, за-

хваченную ПЗС, из цветового прост-

ранства RGB в CMYK. Технологии UCR,

GCR, подчеркивания деталей (нерезкого

маскирования)и цветокоррекции произ-

водятся с этого компьютера.

Эта информация сохраняется в виде

файла и отправляется в растровый про-

цессор (РИП), который преобразует

поток данных в пиксельные данные. Рас-

трированное изображение из РИПа по-

сылается в фотовыводное устройство, ко-

торое, собственно, экспонирует данные

на пленку. Как вы можете видеть, на-

стольные сканеры выглядят меньше про-

фессиональных сканеров. В действитель-

ности, настольный сканер - не что иное,

как сканирующее устройство профессио-

нального сканера высокого класса. Ему

нужна поддержка настольного компьюте-

ра, РИП и фотовыводное устройство для

изготовления «почти таких же» изобра-

жений, какие на выводе дает профессио-

нальный сканер. «Почти такие же», по-

тому что вывод из записывающего уст-

ройства профессионального сканера —

не то же, что вывод из фотовыводного

устройства (фотонаборного автомата).

Преимущества профессиональ-

ных и настольных систем

сканирования

Основное преимущество профессио-

нальных сканеров высокого класса со-

стоит в использовании барабана, что де-

лает сканирование более быстрым. Дру-

гая, возможно, более резонная причина,

по которой эти сканеры называются про-

фессиональными («high end»), это ка-

чество, которое может быть достигнуто

на этих сканерах. Технология с использо-

ванием ФЭУ — источник этого качества.

Вот несколько систем сканирования.

Сканеры подразделяются на катего-

рии, на основе их возможностей. На

рисунке справа (а) — простой планшет-

ный сканер, цветной (полихромный) или

черно-белый (монохромный). В настоя-

щее время чаще всего цветной. С лег-

костью обрабатывает оттиски (CMYK-

оригиналы).

Для слайдов или диапозитивов вам

потребуется подсветка оригинала, так

чтобы сканер «видел» его (б).

Или вы можете приобрести сканер,

который обрабатывает изображение

только со слайдов или диапозитивов, но

не с оттисков (в).

Планшетные сканеры стали более

производительными и теперь конкуриру-

ют со сканерами барабанного типа (г).

Барабанные сканеры обрабатывают

непрозрачные (оттиски) и прозрачные

оригиналы, часто одновременно (д).

И наконец, одно время были популяр-

ны ручные сканеры для сканирования

текста. Они выглядят, как трубка от пы-

лесоса (е).

Сканеры среднего класса

Сканеры среднего класса были разрабо-

таны для того, чтобы сочетать высокока-

чественные результаты с гибкостью на-

стольных сканеров. Родился новый вид

Получение изображений 95

сканеров, которые начинали как план-

шетные, затем перешедшие в разряд ба-

рабанных, а потом снова вернулись к

форме профессиональных планшетных

сканеров. Барабанные сканеры осу-

ществляют сканирование на цилиндрах

с технологией ФЭУ (РМТ), но распола-

гаются в корпусе настольных сканеров.

Сканирующее устройство не имеет ни-

каких функций, кроме сканирования.

Кроме этой функции задача цветоделе-

ния следует по тому же пути, что и у на-

стольных сканеров.

96 ПРИНТ-МЕДИА БИЗНЕС

Гибридные сканеры

Четвертая категория сканеров получила

название «гибридные сканеры». То есть

они не являются самостоятельным ти-

пом, но имеют конфигурацию, связываю-

щую профессиональные системы с на-

стольной средой. Данные, полученные в

результате сканирования (что до сих пор

делалось на профессиональных скане-

рах), связываются с настольным ком-

пьютером для обработки изображения и

других возможностей, которые позволя-

ют делать настольные системы. Так эти

сканеры имеют только одно сканирую-

щее устройство и выглядят как часть

профессионального сканера, отделенная

от записывающего устройства.

Преимущество такой системы — раз-

мер сканирующего барабана, доступный

только для профессиональных сканирую-

щих систем. Некоторые виды сканирова-

ния требуют большого барабана или

плоскости сканирования.

Поскольку профессиональные скане-

ры могут работать с крупными оригина-

лами, они не могут обеспечить всех фун-

кций обработки изображения, которые

возможны в рабочей среде настольных

систем, ставших в настоящее время не-

дорогими и достаточно гибкими.

Базовая технология цветоделения в

сканере такая же, как и в традиционных

репродукционных фотоаппаратах — это

фильтры. И при использовании ФЭУ и

ПЗУ белый свет проходит через филь-

тры, размещенные на матрице ФЭУ или

ПЗС, и разделяется по цветам про-

странства CMY. Хотя многие из возмож-

ностей сканеров, обсуждаемых здесь,

кажутся очень сложными, они все име-

ют корни в традиционном'фотомехани-

ческом способе цветоделения эпохи

репродукционных фотоаппаратов. Не-

которые из терминов, используемых в

современных цифровых технологиях,

происходят от их традиционных аналого-

вых эквивалентов.

Барабанные сканеры

Настольные (или близкие к ним) сканеры

развились из дорогих профессиональных

сканеров, использовавшихся в бюро до-

печатной подготовки пару десятилетий

назад. Данная технология стала разви-

ваться в той точке, где цена и размеры

сканеров барабанного типа значительно

снизились, хотя они все еще продолжают

оставаться более дорогими, нежели план-

шетные сканеры. Барабанные сканеры

могут сканировать и непрозрачные ориги-

налы (например,фотографии, рисованные

оригиналы и печатные оттиски), и диапо-

зитивы, от 35-мм слайдов до оригиналов

формата 16 х 20 дюймов и более. Типич-

ные барабанные сканеры могут сканиро-

вать цветные и черно-белые оригиналы с

высоким разрешением (4 000 и более

dpi). Чем больше бит данных (градаций

серого) может сохранить сканер на один

пиксель изображения, тем выше качество

сканирования. Обычные сканеры бара-

банного типа имеют 12, 24 или 36 бит на

пиксел. Чтобы начать сканирование на

барабанном сканере, вы монтируете неп-

розрачный или прозрачный оригинал на

барабане, закрепив его с помощью ленты

и масла. Барабан вращается вокруг ска-

нирующего механизма, а сканирующий

механизм двигается вдоль барабана пос-

редством направляющего винта. Это точ-

ный метод транспортирования, использу-

емый во всех профессиональных сканерах

высокого класса. Также обыкновенно ис-

пользуется сканирующий механизм, вра-

щающийся вокруг барабана. Контакт

здесь непосредственный, и минимальное

пространство исключает ошибки из-за

преломления света или изменения фоку-

са. Большинство сканеров барабанного

типа применяет технологию фотоэлек-

Получение изображений

тронного умножителя (ФЭУ), но и матри-

цы ПЗС также используются.

Сканер для диапозитивов, как прави-

ло, осуществляет сканирование с высо-

ким разрешением (до 4 800 dpi) при 8, 12,

16, или 24-бит цветных оригиналов фор-

мата 4x5, 2,25 х 2,25 дюйма, а также

позитивов и негативов на 35-мм пленке.

Некоторые из таких сканеров поддержи-

вают полный спектр разрешений и фор-

матов диапозитивов, другие ограничены

8- или 12-битными цветами, либо скани-

руют только 35-мм пленку или более

крупные оригиналы. Многоформатные

сканеры для диапозитивов позволяют вам

сканировать все. Начиная от 35-мм слай-

дов до диапозитивов формата 4x5

дюймов и более. Чаще всего эти сканеры

используют технологию ПЗС (устройства

с зарядовой связью — матрицы CCD).

Планшетные сканеры

Эти сканеры называемые, как правило,

крупноформатными планшетными ска-

нерами, имеют диапазон сканирования от

8-битного черно-белого до 36-битного

цветного. Планшетные сканеры обычно

используются для сканирования непро-

зрачных оригиналов, хотя многие из них

имеют адаптеры, позволяющие сканиро-

вать диапозитивы. Как и сканеры для ди-

апозитивов, так и планшетные сканеры

используют технологию CCD. На план-

шетных сканерах оригинал помещается

на плоскую стеклянную поверхность ска-

нирования, под которой движется меха-

низм сканирования. Оригинал закрепля-

ется в паспарту, с помощью крышки ска-

нера или просто силой тяжести, что не

обеспечивает такого плотного контакта,

как в барабанном сканере.

Как работают сканеры

В сканерах применяются два типа техно-

логий: ФЭУ (фотоэлектронный умножи-

тель), унаследованный от профессио-

нальных сканеров высокого класса, и

ПЗС (устройство зарядовой связи).

В обоих случаях сканер разделяет ориги-

нал на очень мелкую сетку, как правило,

из квадратов. Каждая ячейка сетки пред-

назначена для комплекта значений, на

базе основного цвета и градаций серого с

использованием красного, зеленого и

синего компонентов (или уровня яркости

для черно-белых изображений). Напри-

мер, одна ячейка может иметь оттенок

цвета морской волны. В данном случае,

информация, записанная для этой ячей-

ки, будет содержать значения красного,

зеленого и синего, составляющих цвет

морской волны (большей частью оттен-

ков зеленого и синего).

В целом сканеры, использующие

ФЭУ и ПЗС, различаются по следующим

позициям:

• Сканеры с технологией ФЭУ имеют

больший динамический диапазон, чем

сканеры с технологией ПЗС (CCD);

они могут передавать больше деталей

в более широком диапазоне оттенков,

особенно в тенях изображения.

• Барабанные сканеры с технологией

ФЭУ (РМТ) стоят, как правило, го-

раздо дороже, чем сканеры с техноло-

гией ПЗС.

• Матрицы ПЗС (CCD) содержат

больше отдельных сенсоров, которые

могут несколько отличаться по чувст-

вительности. Новые системы с техно-

логией ПЗС разрабатываются с луч-

шими допусками и конкурируют со

сканерами с ФЭУ.

• Большинство барабанов могут рабо-

тать с несколькими оригиналами, так

что вы можете сэкономить время при

последовательном сканировании. Не-

которые настольные сканеры с высо-

ким разрешением могут сканировать

за один раз только один оригинал.

98 ПРИНТ-МЕДИА БИЗНЕС

Сканеры с ФЭУ

Понятие «фотоэлектронный умножи-

тель» относится к тому, как сканер пре-

образует интенсивность света в электри-

ческие сигналы. Вакуумная трубка вос-

принимает свет, преобразует его в

электрический сигнал и усиливает этот

сигнал. Принимая один фотон света, она

выдает эквивалент сотен фотонов на ос-

нове глубины цвета. Чтобы отсканиро-

вать оригинал, вы закрепляете его на

чистом барабане и вставляете в сканер.

Сканер имеет источники света внутри и

снаружи барабана, а также анализирую-

щие головки внутри и снаружи. При ска-

нировании диапозитива, закрепленного

на барабане, свет проходит сквозь ори-

гинал, попадая на анализирующую го-

ловку. При сканировании непрозрачного

оригинала, закрепленного на барабане,

свет источника, отраженный от оригина-

ла, попадает на анализирующую головку.

Поскольку барабан вращается со ско-

ростью несколько сот оборотов в минуту,

свет и анализирующее устройство дви-

жутся вместе вдоль поверхности бараба-

на. Сенсор очерчивает тесную спираль

по всей поверхности барабана. Количес-

тво выборок за один оборот вместе со

скоростью сенсора, движущегося вдоль

барабана, определяет разрешение ска-

нирования. Когда сенсор обнаруживает

свет, он расщепляет его на три луча. За-

тем эти лучи проходят сквозь красный,

зеленый и синий фильтры, а потом попа-

дают в фотоэлектронный умножитель.

ФЭУ преобразует световую энергию в

электронный сигнал. ФЭУ обнаружива-

ет различия в интенсивности света в диа-

пазоне от белого к черному. Этот «дина-

мический диапазон» позволяет сканерам

с ФЭУ захватывать участки оригиналь-

ного изображения от высоких светов до

глубоких теней. Сканер сохраняет элек-

тронные сигналы в виде двоичных дан-

ных в формате, который может исполь-

зоваться компьютером.

Сканеры с ПЗС

Сканеры для диапозитивов и планшет-

ные сканеры используют ПЗС (CCD)

для построчного анализа изображения.

Устройство с зарядовой связью пред-

ставляет собой твердотельное электрон-

ное устройство, преобразующее свет в

электрические сигналы. Каждая матрица

имеет тысячи элементов ПЗС, располо-

женных обычно в один ряд. Большинство

сканеров оснащены трилинейной матри-

цей, имеющей один ряд элементов для

каждого из трех первичных аддитивных

цветов (красного, зеленого и синего).

Используя сканер с ПЗС, вы помещаете

оригинал на стеклянную поверхность, ли-

бо поверхность сканирования планшет-

ного сканера, либо держатель диапозити-

вов. В сканере свет проходит сквозь крас-

ный, зеленый и синий фильтры, затем

через диапозитив (или отражается от не-

прозрачного оригинала) и потом в матри-

цу ПЗС. Датчик движется вдоль оригина-

ла, собирая строку данных изображения,

в которой находятся все точки этой ли-

нии. Разрешение сканирования зависит

от количества элементов в матрице, раз-

мера сканируемого изображения относи-

тельно формата сканируемого изображе-

ния, пошагового расстояния и скорости, с

которой сенсор движется вдоль оригина-

ла. Все вместе дает возможность собрать

наибольшее количество информации.

Начало сканирования

Сканеры способны анализировать изоб-

ражения с различными разрешениями.

Программное обеспечение сканеров или

программы обработки фотоизображений

могут выполнять функции, такие как уве-

личение изображения или удаление под-

светки. Вам вовсе необязательно исполь-

Получение изображений 99

зовать при каждом сканировании наивыс-

шее разрешение. Отсканировав несколь-

ко изображений с наивысшим разреше-

нием, вы поймете, что:

• изображения, отсканированные с вы-

соким разрешением, занимают очень

много места на диске;

• такие изображения долго передаются

на выводное устройство и долго обра-

батываются РИПом.

Какое же разрешение необходимо ва-

шим оригиналам? Ответ зависит от того,

как вы планируете репродуцировать дан-

ное изображение, и от соотношения

между форматом оригинального изобра-

жения и форматом конечного вывода.

Если вы собираетесь разместить фото-

графию на вебсайте, вам нужно разреше-

ние всего лишь около 72 dpi. Использо-

вание более высокого разрешения при-

ведет только к созданию неиспользуемых

данных. Действительно, сканирование

для отображения на экране монитора —

самое простое дело. Если вы хотите на-

печатать изображение на газетной бума-

ге с разрешением 1016 dpi, вам понадо-

бится больше данных. Если вы планируе-

те использовать изображение в журнале,

который выводится для CMYK при 2 540

dpi, вам понадобится гораздо более вы-

сокое разрешение. Вы можете пользо-

ваться формулой для определения разре-

шения сканирования любого оригинала:

Разрешение сканирования = LPI х

х Доля выборки х Масштаб увеличения.

(Доля выборки — коэффициент от

1,5 до 2 в зависимости от сложности

сюжета, см. далее подраздел «Доля

выборки». — Прим. ред.)

Данная формула работает для всех

типов оригиналов.

Компоненты:

Разрешение сканирования. Лучше

иметь больше данных, чем меньше, но это

также означает, что придется иметь дело

с лишней и непроизводительной инфор-

мацией. Программы обработки изобра-

жений позволяют вам изменить размер

растрового изображения, то есть про-

грамма уменьшает разрешение изобра-

жения, вместе с ним уменьшая размер

файла. Вы всегда потом можете умень-

шить разрешение изображения, так что

стоит начинать с высокого разрешения,

затем уменьшая его. Вы можете увели-

чить разрешение изображения, однако

вы не увеличите детали, если повторно не

отсканируете оригинал. Спускаться вниз,

к меньшему разрешению, легко, подни-

маться вверх невозможно. Если вы ис-

пользуете изображение в различных раз-

мерах, вы всегда можете отсканировать

его с самым высоким разрешением,

уменьшая размер растрового изображе-

ния и кадрирования для каждого формата.

Линиатура растра: LPI (линии на

дюйм) — это линиатура полиграфичес-

кого растра, которую вы планируете при

выводе изображения на фотопленку или

формную пластину. Данное значение за-

висит от разрешения выводного устрой-

ства, и это разрешение представляет

собой проблему для разрешения скани-

рования. Заказы, печатающиеся на ме-

лованной бумаге, могут требовать линиа-

туры 133 lpi, а заказы, печатающиеся на

газетной бумаге, могут требовать линиа-

туры 85 lpi.

Доля выборки: Это количество элек-

тронной информации изображения в двух

направлениях, которое захватывает ска-

нер. При этом за 1,0 берется захват изоб-

ражения один к одному. Чтобы обеспе-

чить прочтение сканером достаточного

количества информации, используйте

долю выборки от 1,25 до 2,0, в зависи-

мости от ваших требований к качеству.

Коэффициент 1,5 дает достаточно инфор-

мации для большинства работ коммер-

ческого качества. Если изображение

/ 00 ПРИНТ-МЕДИА БИЗНЕС

сложное, вы можете выбрать 2,0. Если у

вас линиатура растра становится слиш-

ком высокой (200 + lpi), используйте

коэффициент 1,25, чтобы уменьшить раз-

мер файла (не очень корректная реко-

мендация. — Прим. ред.).

Масштаб увеличения: Масштаб уве-

личения показывает, насколько больше

или меньше будет изображение по срав-

нению с оригиналом. Если конечное

изображение должно быть такого же

размера, как и сканируемое изображе-

ние, используйте в данной части форму-

лы коэффициент 1. Если конечное изоб-

ражение должно быть в два раза больше,

используйте 2 и так далее. Если вы хоти-

те уменьшить размер изображения, ис-

пользуйте дробное число. Например,

чтобы уменьшить оригинал на 90%, вам

надо подставить в формулу 0,9.

Аспекты получения изображения

Поскольку все рассмотренные нами ра-

нее вопросы важны для цветоделения,

размещение точек в светах (самых свет-

лых участках) оригинала является очень

важным вопросом. Большая часть качес-

тва цветоделения лежит в правильном

размещении светов. На качество влияет

неверный выбор светов в оригинале.

В данном случае, оригинал может даже

не иметь самых светлых участков. Там,

где света (точка белого) выбраны непра-

вильно, хотя в дальнейшем получилась

хорошая репродукция, практически ни-

чего нельзя поделать, чтобы спасти изоб-

ражение. Вам придется вернуться к этапу

сканирования и начать процесс получе-

ния изображения сначала. Все програм-

мы сканирования позволяют вам опреде-

лять участки светов (точки белого).

Что такое «точка белого»?

Самая низкая оптическая плотность, ко-

торая может быть на оригинале, а именно

на его белых участках, или участках,

предполагающихся быть белыми, назы-

вается светами — точкой белого. Мы го-

ворим «предполагающиеся быть белы-

ми», потому что многие оригиналы име-

ют цветовые оттенки. В них белый

может быть не представлен как цвет, но

как цветовой оттенок. Отметим также,

что участки с самой низкой плотностью

необязательно являются светами. Этот

участок может быть слегка розовым!

Чтобы точно узнать, где находятся об-

ласти светов оригинала, очень важным

шагом является получение изображения

в процессе сканирования. Предпочти-

тельнее всего наличие белого цвета в

светах. Некоторые оригиналы могут

иметь цветовые оттенки, другие могут

вообще не иметь области светов. Поэто-

му задача привязки области светов к

конкретной точке оригинала ложится на

программу сканирования и хорошего

оператора. Если заказчик предпочитает

отсканировать оригинал, как есть (то

есть с цветовыми оттенками), тогда об-

ласть светов может быть проигнори-

рована. Впрочем, этот случай вовсе не-

типичен, и заказчики настаивают на уда-

лении подсветки и репродуцировании

чистого свежего изображения.

Использование

градационной шкалы

Использование градационной шкалы

очень важно в процессе размещения све-

тов в правильной точке оригинала. Града-

ционная (серая) шкала представляет со-

бой шкалу передачи градаций серого, от

чисто-белого до чисто-черного, с прира-

щением оптической плотности 0,15. Чис-

тый белый цвет на шкале показывает оп-

тическую плотность, равную 0,00, а чис-

тый черный — показывает плотность

3,00. Данная шкала используется для

оригинала, прозрачного по природе. По-
