Параллакс нитей

ИЗ

сят от точности приборов, качества

внешних условий и опытности изме-

ряющих. Чем точнее прибор, благо-

приятнее условия и опытнее наблю-

датель, тем меньше амплитуды коле-

баний результатов измерений.

Закономерность распределения О. с.

обнаруживается при массовых испы-

таниях; при небольшом же ряде изме-

рений она не выявляется, так как не-

возможно установить, какие причины

и как действуют при образовании

ошибок единичных измерений. Прак-

тикой установлено, что ряды случай-

ных ошибок равноточных геодезиче-

ских измерений подчиняются закону

нормального распределения ошибок

и обладают свойством компенсации:

среднее арифметическое из ряда оши-

бок при возрастании числа измерений

стремится к нулю (см. также Закон

нормального распределения ошибок).

ПАНОРАМА. I. Картинная фотогра-

фия или перспективная зарисовка

широкого участка местности, прости-

рающейся до горизонта.

2. Артиллерийский оптический угло-

мерный прибор с вращающейся го-

ловной частью, являющийся состав-

ной частью прицела орудия и позво-

ляющий производить круговой обзор

при неизменном положении окуляра.

ПАНТОГРАФ — прибор для перери-

совки чертежей, планов, карт или

аэрофотоснимков в другом, обычно

более мелком масштабе. В современ-

ной практике составления топографи-

ческих карт П. применяется редко,

так как для этих целей использу-

ются оптические приборы, но в неко-

торых фотограмметрических прибо-

рах П. является составной их частью

и воспроизводит на бумаге все то,

что исполнитель обводит маркой по

стереомодели.

ПАРАЛЛАКС (параллактическое сме-

щение в астрономии) — перспективное

(кажущееся) смещение предмета,

если смотреть на него из одной не-

подвижной точки, а затем из

гой, не лежащей на первом луче

ния. Угол между этими двумя

правлениями называется пар

лактическим углом

ме

кратко — параллаксом. ЕслИ ^.

ста наблюдений находятся в дв

нии, то для определения П. набл^

я0

ния из этих мест должны быть

лу,

временными. Величина П. равна У

под которым усматривается от

ого

блюдаемого предмета (от неб

светила) расстояние между

ками, из которых светило набл^

лось.

на

Если одна точка расположен^ -5.

поверхности Земли, а другая (0

зы

ражаемая) — в ее центре, то П. #

т0М

вается суточным, а если при

т0

светило находится на горизонт

'^,

суточным горизонталь^ ^ц,,.'

При наблюдениях с экватора

еТ

ся

ный горизонтальный П. назыв^

экваториальным.

оп

Суточный П. используется дл#

ределения расстояний от и

^мы

Земли до светил солнечной си

и для редуцирования опредеЛ

ру

с поверхности Земли к ее це^вен

Экваториальный П. Солнца Р:

нем

8'80", а Луны 57'02" (при ере-*

ее расстоянии от Земли). АОЛЪ-

Суточные П. звезд из-за их д

НЫ

шой удаленности практически Р?

зу.

нулю. Поэтому для звезд испо^

к с

ется годичный паралЛ *,

равный углу, под которым от д

ен

виден радиус земной орбиты, пеР

мли

дикулярный к направлению от 3

к звезде. Все звездные П. мб

1"; П. ближайшей к нам 30'

0ьше

езды

(«Ближайшая Центавра») Р

0,76".

а вен

ПАРАЛЛАКС НИТЕЙ - несов

раде-

ние изображения предмета с пЛ^

стью сетки нитей зрительной т"

,ско-

'"убы.

Если изменять положение глаз^

блюдателя, то при П. н. буде*

заться, что изображение предмет

ни

ремещается относительно сетк^ ^

тей. Наличие или отсутствие .

рц-

можно установить, если рассМ

гка

вать изображение предмета,

ется

покачивая головой. П. н. устра#^.

ель

более точной фокусировкой зр*

ной трубу.

144

Параллакс физиологический

ПАРАЛЛАКС ФИЗИОЛОГИЧЕ-

СКИЙ (бинокулярный или стерео-

скопический параллакс) — смещение

точки изображения в одном глазу от-

носительно соответствующей точки

изображения в другом глазу. П. ф.

определяется разностью углов при уз-

ловых точках 0\ и 0

(рис. 89)

обоих глаз, составленных направле-

ЧЕСКИЙ. В фотограмметрии рас-

сматриваются параллаксы про-

дольный и поперечный. Про-

дольным П. называется разность

абсцисс одноименных точек на левом

и правом аэрофотоснимках стерео-

пары, обозначается он буквой р\

разность ординат этих точек называ-

ется поперечным П. и обознача-

Рис. 89. Параллакс физиологический

ниями на рассматриваемую точку

В— точку фиксации и направ-

лениями на точку А, находящуюся

в пространстве дальше точки В. Воз-

никающая при этом разность дуг

|) — на сетчатках глаз

создает ощущение большей удаленно-

сти точки А относительно точки фик-

сации В. Соответственно, разность уг-

лов при точках 0

и 0

, составлен-

ных направлениями на ту же точку

В и на точку С, находящуюся ближе

точки В, или разность дуг [) —

— (^Ь

) на сетчатках глаз вызы-

вает ощущение близости точки С от-

носительно точки фиксации В.

П. ф. равен нулю, если удаление

до точки фиксации и других точек

одинаково. Минимально воспринимае-

мый П. ф. соответствует разности

рассматриваемых углов, равной 10".

Пространственное восприятие уда-

ленности предметов сохраняется

в среднем до разности углов, рав-

ной 70', после чего видимое изобра-

жение двоится.

ПАРАЛЛАКС ФОТОГРАММЕТРИ-

ется буквой ц. В соответствии

с этим имеем (рис. 90)

Продольные Поперечные

П. П.

Ра

а±

> Яа

•

У а1 Уа»}

ЯЬ

~ УЬ

—УЬ

Зная разность продольных П.

Аръ

= ръ—Ра, можно определить вза-

имное превышение точек местности

по формуле

= н

А Р°

Р°Ь

где Нь — превышение точки Ь над

точкой а; Н

— высота фотографиро-

вания точки а, индекс ° обозначает,

что параллаксы и их разности изме-

рены по горизонтальным (трансфор-

мированным) аэрофотоснимкам. Для

аэрофотоснимков, имеющих наклон,

эта формула является приближенной.

Поперечные П. изменяются в целях

Перекрытие аэрофотоснимков взаимное

145

определения элементов взаимного

ориентирования аэрофотоснимков.

ПАРАЛЛАКТИЧЕСКИЕ ПЛА-

СТИНЫ — приспособление для изме-

рения разностей продольных парал-

лаксов. Состоит из двух прозрачных

пластин, у которых один край ско-

шен под некоторым углом, одинако-

ТХп

Ф-

Уа

I ч

\\:

2 1

Рис. 90. Параллакс фотограмметри-

ческий

вым для обеих пластин; на скошен-

ном крае одной из пластин нанесена

шкала с делениями, на другой — ин-

декс для отсчета. Измерения при по-

мощи П. п. аналогичны измерениям

синусной линейкой.

ПАРАЛЛЕЛИ ГЛАВНЫЕ (касания,

сечения) —географические параллели,

на которых сохраняется главный

масштаб карты (см. Масштаб карты

главный). Например, азимутальные

проекции могут иметь одну главную

параллель, цилиндрические — две или

одну (экватор), конические — две или

одну.

ПАРАЛЛЕЛЬ. 1. Географическая

(земная)—любая линия на земной

поверхности, все точки которой имеют

одну и ту же географическую ши-

роту.

2. Небесная (суточная) — каждое

из сечений небесной сферы плоско-

стью, перпендикулярной к оси мира;

по небесным параллелям происходит

видимое суточное движение светил

вследствие вращения Земли вокруг

своей оси.

3. Геодезическая — любая плоская

кривая на поверхности референц-эл-

липсоида, точки которой равноуда-

лены от экватора (параллели — ок-

ружности) или от какого-либо мери-

диана (параллели — эллипсы).

ПЕРЕДАЧА ГЕОГРАФИЧЕСКИХ

НАЗВАНИЙ с других языков на рус-

ский осуществляется различными спо-

собами. Наиболее распространенный

из них — транскрипция, обеспе-

чивающая воспроизведение произно-

шения иноязычных названий средст-

вами русского алфавита без исполь-

зования каких-либо дополнительных

обозначений. Звуки, отсутствующие

в русском языке, передаются при

этом лишь приблизительно. Для пе-

редачи названий с языков беспись-

менных народов применяется транс-

литерация — прямая замена букв

соответствующей записи русскими

буквами. Транслитерация применя-

ется при передаче индейских назва-

ний по картам США, полинезийских

названий по французским картам

и т. д. Независимо от применения

того или иного способа П. г. н., на-

звания некоторых широко известных

объектов подписываются хотя и

в заведомо неправильной, но обще-

принятой, укоренившейся форме

(Рим вместо правильного Рома, Па-

риж вместо Пари). Такие названия

называют традиционными.

В СССР конкретные правила П. г. н.

на русский язык, обязательные для

всех ведомств, разрабатывает Глав-

ное управление геодезии и картогра-

фии при Совете Министров СССР.

ПЕРЕКРЫТИЕ АЭРОФОТОСНИМ-

КОВ ВЗАИМНОЕ —части смежных

аэрофотоснимков, изображающие

одну и ту же местность. Взаимное

перекрытие аэрофотоснимков, смеж-

ных в маршруте, называется про-

дольным, а аэрофотоснимков

146

Перенос объектов с аэрофотоснимка на карту

соседних маршрутов — попереч-

ным перекрытием. Величина

перекрытий устанавливается в зави-

симости от назначений аэрофото-

снимков, способа их последущей об-

работки и от рельефа местности. П.

а. в. выражают в процентах от

длины сторон аэрофотоснимка и под-

считывают по формулам

ЮОрм

Ю0<7„

где ряд — продольное и поперечное

перекрытия в процентах; р

и и

<7мм — те же перекрытия в линейной

мере; 1

и 1

— длины сторон аэрофо-

тоснимка вдоль и поперек маршрута.

ПЕРЕНОС ОБЪЕКТОВ С АЭРОФО-

ТОСНИМКА НА КАРТУ выполня-

ется одним из следующих способов.

1. По контурным точкам. Объект

расположен вблизи какой-либо кон-

турной точки аэрофотоснимка, отож-

дествленной на карте. В этом случае

перенос объекта сводится к нанесе-

нию его на карту относительно отож-

дествленной точки с учетом различия

масштабов аэрофотоснимка и карты.

2. Засечкой. На аэрофотоснимке и

карте (рис. 91) отождествляют две

одноименные контурные точки а, Ь

и Л, В. В точках Л и В посредством

засечки циркулем находят на карте

положение М переносимой с аэрофо-

тоснимка точки т. При засечке учи-

тывают различие масштабов аэрофо-

тоснимка и карты, для чего удобно

пользоваться клиновым (пропорцио-

нальным) масштабом (см. Масштаб

топографической карты или плана).

3. Способом Болотова — см. Боло-

това способ.

4. Построением соответственной

сетки. На аэрофотоснимке и карте

отождествляют четыре одноименные

точки, расположенные таким четырех-

угольником, внутри которого нахо-

дятся подлежащие переносу объекты.

Противоположные стороны четырех-

угольников делят на одинаковое

число равных частей и противолежа-

щие точки делений соединяют пря-

мыми линиями. В результате на

аэрофотоснимке и карте образуются

/ \ / \

' \ / \

/ \

! 4

А 1 <4 Ь

а Ь А В

На снимке На карте

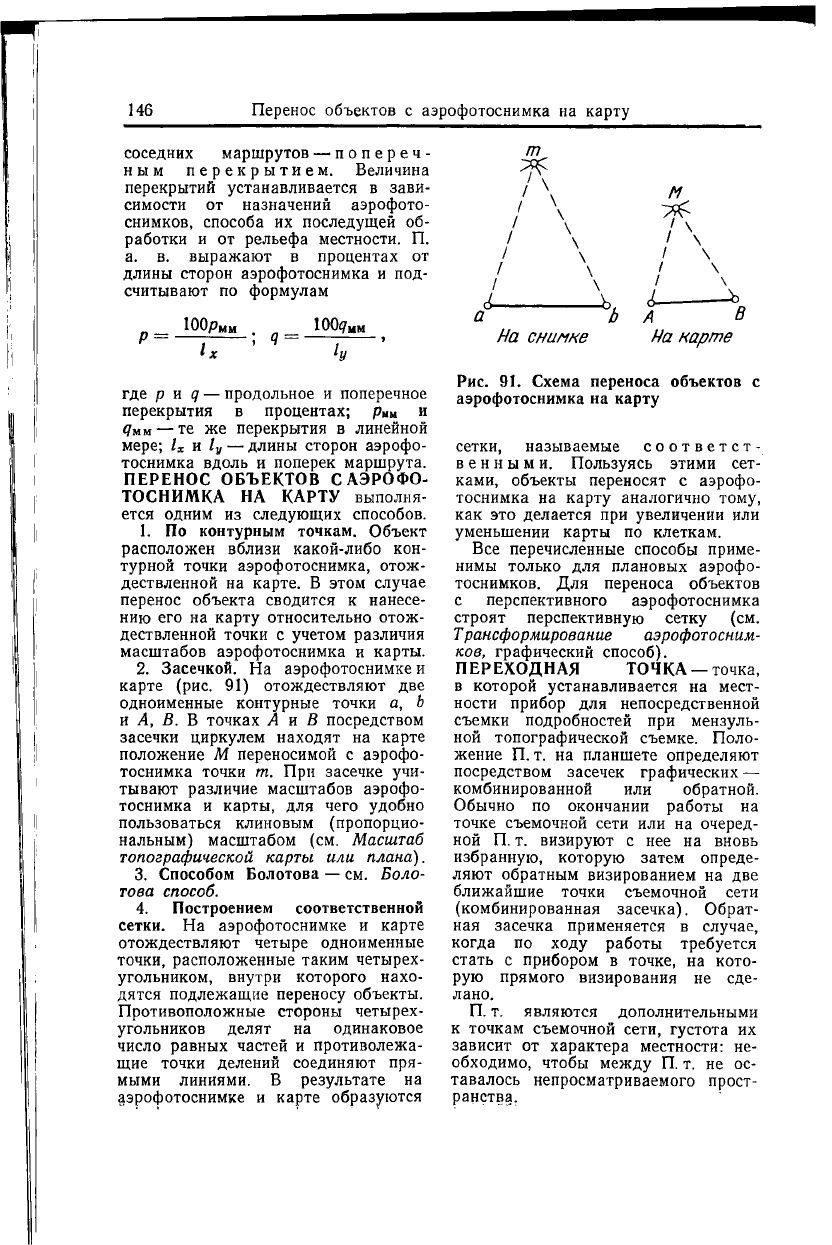

Рис. 91. Схема переноса объектов с

аэрофотоснимка на карту

сетки, называемые соответст-

венными. Пользуясь этими сет-

ками, объекты переносят с аэрофо-

тоснимка на карту аналогично тому,

как это делается при увеличении или

уменьшении карты по клеткам.

Все перечисленные способы приме-

нимы только для плановых аэрофо-

тоснимков. Для переноса объектов

с перспективного аэрофотоснимка

строят перспективную сетку (см.

Трансформирование аэрофотосним-

ков, графический способ).

ПЕРЕХОДНАЯ ТОЧКА —точка,

в которой устанавливается на мест-

ности прибор для непосредственной

съемки подробностей при мензуль-

ной топографической съемке. Поло-

жение П. т. на планшете определяют

посредством засечек графических —

комбинированной или обратной.

Обычно по окончании работы на

точке съемочной сети или на очеред-

ной П. т. визируют с нее на вновь

избранную, которую затем опреде-

ляют обратным визированием на две

ближайшие точки съемочной сети

(комбинированная засечка). Обрат-

ная засечка применяется в случае,

когда по ходу работы требуется

стать с прибором в точке, на кото-

рую прямого визирования не сде-

лано.

П. т. являются дополнительными

к точкам съемочной сети, густота их

зависит от характера местности: не-

обходимо, чтобы между П. т. не ос-

тавалось непросматриваемого прост-

ранства.

План топографический

14?

ПЕРИГЕЙ — ближайшая к Земле

точка орбиты Луны или искусствен-

ного спутника Земли.

ПЕРИГЕЛИЙ—ближайшая к Сол-

нцу точка орбиты небесного тела

(планеты, искусственного спутника),

движущегося вокруг Солнца по од-

ному из конических сечений: эллипсу,

параболе, гиперболе.

ПЕТЕРСА ФОРМУЛА —формула,

предложенная Петерсом в 1856 г.

для вычисления средней квадратиче-

ской ошибки измерения т по сумме

абсолютных значений вероятнейших

ошибок V ряда равноточных изме-

рений,

т = й[|оЦ,

_ 1,25

где коэффициент

— . ~

Уя (я — 1)

имеет значения, приведенные ниже.

п 4 5 6 7

к 0,36 0,28 0,23 0,19

Продолжение

я 8 10 12

к 0,17 0,13 0,11

ПЛАН ТОПОГРАФИЧЕСКИЙ —

изображение местности на бумаге,

обычно в крупном масштабе, без

учета кривизны земной поверхности.

Размер площади, которую можно

изобразить на плане, не выходя за

пределы заданной точности, опреде-

ляется формулами:

план без съемки рельефа

/" = УзД

Д/;

план со съемкой рельефа

г =д/2ЯДЛ ,

где К — радиус земного шара

(6380 км); Д/ и ДЛ — заданная точ-

ность точек опорной сети по гори-

зонтальному проложению и по вы-

соте; г — радиус круга, в пределах

которого обеспечивается заданная

точность.

Пример: при Д/=

м план без

рельефа можно снять на площади

в радиусе 50 км; съемка с релье-

фом при Дй=1 м может быть вы-

полнена без учета кривизны земной

поверхности лишь в радиусе 3,6 км.

В СССР П. т. создаются обычно

в масштабах 1 : 5000, 1 : 2000,

1 : 1000 и 1 : 500. Предназначаются

они для разработки генеральных пла-

нов, технических проектов и рабочих

чертежей при обеспечении строитель-

ства различных инженерных соору-

жений. Изготовляются преимущест-

венно путем съемок стереотопогра-

фическим или комбинированным ме-

тодами; возможно использование

мензульной и тахеометрической съе-

мок.

Геодезической основой П. т. служат

пункты государственной геодезиче-

ской сети, сетей сгущения и съемоч-

ного обоснования, вычисленные

в принятой системе координат в про-

екции Гаусса и в Балтийской системе

высот. Разграфка П. т. при площади

съемки свыше 20 км

производится

на основе листа топографической

карты масштаба 1 : 100 000, рамками

служат линии меридианов и парал-

лелей. Размеры листов П. т. масш-

таба 1 : 5000 — 1'15,0"Х 1'52,5",

1 : 2000 —25,0" X 37,5". При меньшей

площади съемки применяется прямо-

угольная разграфка с размерами ли-

стов 40X40 см (1:5000) или 50Х

Х50 см (1 : 2000 и крупнее).

По содержанию различают о с -

новные и специализиро-

ванные П. т. Первые представляют

собой общегеографические планы

универсального назначения, рассчи-

танные на комплексное удовлетворе-

ние главных требований многих от-

раслей народного хозяйства. Их со-

держание весьма подробное — преду-

смотрено использование свыше 400

условных обозначений и около 700

сокращений пояснительных подписей

и качественных характеристик; ре-

льеф изображается горизонталями.

Высота сечения зависит от масштаба

П. т. и характера местности и колеб-

лется в пределах от 0,5 до 5 м

(1 : 5000), от 0,5 до 2 м (1 : 2000) и

от 0,5 до 1 м (1 : 1000 и 1

500). Со-

ставление П. т. производится в че-

тырех цветах, а издание, в зависимо-

148

Планеты

сти

от

тиража

требований заказ-

чика,— в одну

или

несколько красок.

Специализированные планы созда-

ются

для

решения конкретных задач

отдельной отрасли народного хозяй-

ства.

При их

изготовлении допуска-

ется нанесение дополнительной

ин-

формации

по

сравнению

предусмот-

ренной

для

основного варианта,

по-

вышение требований

точности изоб-

ражения всех

или

части контуров

или

рельефа местности,

также отсутст-

вие какой-либо части содержания,

предусмотренного

для

основного

ва-

рианта

П. т.

ПЛАНЕТЫ

—

небесные тела, движу-

щиеся

по

эллиптическим орбитам

во-

круг Солнца

светящиеся отражен-

ным солнечным светом. Некоторые

характеристики планет даны

в таб-

лице.

Кроме указанных

таблице

де-

вяти больших планет, вокруг

Сол-

нца движутся

(в

основном между

орбитами Марса

Юпитера) малые

планеты (астероиды), которых

от-

крыто около 2500. Самая крупная

малая планета

—

Церера

—

имеет

в поперечнике около

770 км, а са-

мые мелкие

из

открытых

—

около

км.

ПЛАНИМЕТР

—

прибор

для

опреде-

ления

по

плану

или

карте площади

участка местности.

практике

наи-

более употребителен полярный

планиметр Амслера

(рис. 92),

состоящий

из

обводного

7 и

полюс-

ного

рычагов, соединенных между

собой шаровым шарниром

8, и ка-

ретки

1 со

счетным механизмом

на

обводном рычаге. Конец

полюсного

рычага

при

измерении остается

не-

подвижным.

На

конце обводного

ры-

чага имеется острие

которым

об-

водится контур измеряемой площади,

штифт

скользящий

при

измере-

нии

по

бумаге, чтобы острие

6 ее не

царапало,

ручка

4 для

вращения

обводного рычага; конец штифта

на

0,5 мм

ниже конца обводного

ост-

рия

6. При

измерении обводное

ост-

рие ставят

любую точку контура,

а полюс

располагают

так,

чтобы

полюсный

обводный рычаги были

расположены приблизительно

под

прямым углом. Сделав начальный

отсчет

«1,

обводят контур

делают

второй отсчет

Первая цифра

от-

счета берется

циферблата

одно

деление которого соответствует

пол-

ному обороту счетного колеса

10\

следующие

две

цифры берутся

со

счетного колеса

по

нулевому штриху

верньера; последняя (четвертая)

цифра берется

по

верньеру.

Для

контроля обвод делают дважды:

по

ходу

против хода часовой стрелки.

При обводе

по

ходу часовой стрелки

Среднее

расстояние

от Солнца в астро-

номических

едини-

цах

Периоды

обраще-

ния

вокруг

Солнца

годах

Периоды вращения

вокруг

оси относи-

тельно

звезд

в еди-

ницу

среднего

времени

Экваториальные

диаметры в едини-

цах диаметра Зем-

ли

Число известных

спутников

0,39

0,24

56 суток 0,38

0,72 0,62

243

0,97

1,00 1,00

1,00 1

1,52 1,88 24

0,53

5,20 11,86

11,3

9,54 29,46 10

9,4 17

19,19 84,02 16,8

4,2

30,07

164,79 Около

3,9

39,7

249,7

Около

Поверки гравиметра

149

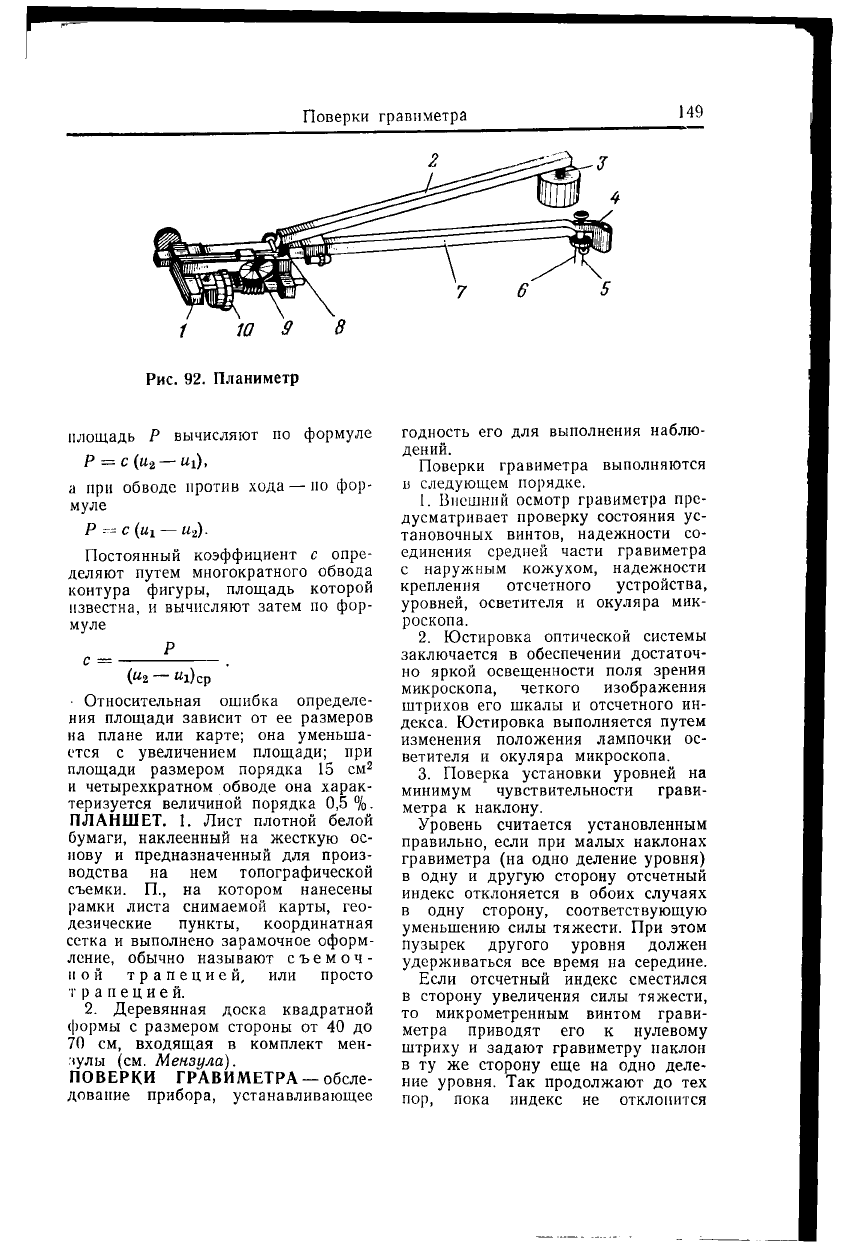

Рис. 92. Планиметр

площадь Р вычисляют по формуле

Я = С («

— «1),

а при обводе против хода — но фор-

муле

Р — с (и

— и

Постоянный коэффициент с опре-

деляют путем многократного обвода

контура фигуры, площадь которой

известна, и вычисляют затем по фор-

муле

с — .

(и

— «Оср

• Относительная ошибка определе-

ния площади зависит от ее размеров

на плане или карте; она уменьша-

ется с увеличением площади; при

площади размером порядка 15 см

и четырехкратном обводе она харак-

теризуется величиной порядка 0,5 %•

ПЛАНШЕТ. 1. Лист плотной белой

бумаги, наклеенный на жесткую ос-

нову и предназначенный для произ-

водства на нем топографической

съемки. П., на котором нанесены

рамки листа снимаемой карты, гео-

дезические пункты, координатная

сетка и выполнено зарамочное оформ-

ление, обычно называют съемоч-

ной трапецией, или просто

трапецией.

2. Деревянная доска квадратной

формы с размером стороны от 40 до

70 см, входящая в комплект мен-

зулы (см. Мензула).

ПОВЕРКИ ГРАВИМЕТРА —обсле-

дование прибора, устанавливающее

годность его для выполнения наблю-

дений.

Поверки гравиметра выполняются

в следующем порядке.

1. Внешний осмотр гравиметра пре-

дусматривает проверку состояния ус-

тановочных винтов, надежности со-

единения средней части гравиметра

с наружным кожухом, надежности

крепления отсчетного устройства,

уровней, осветителя и окуляра мик-

роскопа.

2. Юстировка оптической системы

заключается в обеспечении достаточ-

но яркой освещенности поля зрения

микроскопа, четкого изображения

штрихов его шкалы и отсчетного ин-

декса. Юстировка выполняется путем

изменения положения лампочки ос-

ветителя и окуляра микроскопа.

3. Поверка установки уровней на

минимум чувствительности грави-

метра к наклону.

Уровень считается установленным

правильно, если при малых наклонах

гравиметра (на одно деление уровня)

в одну и другую сторону отсчетный

индекс отклоняется в обоих случаях

в одну сторону, соответствующую

уменьшению силы тяжести. При этом

пузырек другого уровня должен

удерживаться все время на середине.

Если отсчетный индекс сместился

в сторону увеличения силы тяжести,

то микрометренным винтом грави-

метра приводят его к нулевому

штриху и задают гравиметру наклон

в ту же сторону еще на одно деле-

ние уровня. Так продолжают до тех

пор, пока индекс не отклонится

150 Поверки нивелира

в сторону уменьшения силы тяжести.

После этого исправительными вин-

тами уровня выводят его пузырек на

середину. После исправления уста-

новки уровня поверку повторяют.

Таким же образом выполняют по-

верку второго уровня.

4. Поверка механической устойчи-

вости гравиметра.

Гравиметр считается механически

устойчивым, если после легких уда-

ров им об основание, вызываемых

свободным опусканием каждого из

его установочных винтов поочередно

с высоты 4—6 мм, отсчет по грави-

метру не изменяется.

Нарушение механической устойчи-

вости гравиметра может быть след-

ствием ненадежного закрепления диа-

пазонного винта, окуляра микроскопа,

осветителя, соединения средней ча-

сти гравиметра с сосудом Дьюара,

теплозащитного столба с верхней па-

нелью (см. также Эталонирование

гравиметра).

ПОВЕРКИ НИВЕЛИРА — обследо-

вание прибора, устанавливающее,

удовлетворяет ли он геометрическим

и конструктивным требованиям, соб-

людение которых необходимо для

приведения линии визирования в го-

ризонтальное положение. Содержа-

ние и порядок поверок и юстировок

зависят от типа нивелира (см. Ни-

велир).

А. Основные поверки глухого ниве-

лира с цилиндрическим уровнем.

1. Ось цилиндрического

(установочного) уровня

должна быть перпендику-

лярна к вертикальной оси

вращения нивелира. Для вы-

полнения поверки пузырек уровня

приводят на середину, поворачивают

затем верхнюю часть нивелира на

180° и перемещают пузырек на по-

ловину его отклонения от середины

при помощи исправительных винтов

уровня.

2. Сетка нитей должна

быть установлена пра-

вильно. Для выполнения поверки

наводят горизонтальную нить сетки

на ясно видимую точку и наблюдают

за перемещением изображения точки

относительно нити при микрометрен-

ном вращении трубы по азимуту.

3. Визирная ось трубы

должна быть параллельна

оси уровня. Поверка состоит из

двух частей:

а) вертикальная пло-

скость, проходящая через

ось уровня, должна быть

параллельна вертикальной

плоскости, проходящей че-

рез визирную ось трубы. При

помощи подъемных винтов нивелиру

придают небольшие наклоны поперек

оси уровня в разные стороны. Если

при этих наклонах пузырек смеща-

ется (в противоположных направле-

ниях), то исправляют положение

уровня его боковыми винтами;

б) поверка параллельно-

сти осей. Угол ( между осью

уровня и визирной осью трубы опре-

деляют двойным нивелированием

между точками, удаленными на 50—

75 м одна от другой, с установкой

нивелира (окуляра трубы) над точ-

ками и находят по формуле

,,, (к\ + к

) — (я

+ п

)

— Р г: >

где к\ и к

— точно измеренные вы-

соты прибора над точками; п,\ и

— отсчеты по рейке соответственно

при установках к

и к

\ й — расстоя-

ние между точками; р"=206 265".

Исправление производится следую-

щим образом. В нивелирах, имею-

щих элевационный винт, устанавли-

вают им нить на отсчет

+А,

... +**)-<»!+ Я»)

2 р" '

и, действуя исправительными вин-

тами уровня, совмещают изображе-

ние концов пузырька. В нивелирах,

не имеющих элевационного винта,

отсчет «2+А устанавливают передви-

жением сетки нитей при помощи ее

исправительных винтов.

Б. Основные поверки нивелиров

с компенсатором.

1. Ось круглого уровня

должна быть параллельна,

а ось цилиндрического

Поверки теодолита

151

уровня перпендикулярна

к оси вращения прибора.

2. Визирная нить (отсчет-

ный индекс) должна быть

горизонтальна.

3. Линия визирования

должна быть горизон-

тальна (главная поверка).

Эти три поверки выполняются так

же, как у глухих нивелиров с ци-

линдрическим уровнем.

4. При изменении наклона

трубы в пределах допусти-

мой его величины отсчет по

рейке не должен изме-

няться. Поверку выполняют про-

изводством отсчетов по рейке на рас-

стоянии 50—75 м при крайних поло-

жениях отсчетного индекса.

Исправления при поверках уровней

производятся так же, как у глухих

нивелиров, а исправления при повер-

ках 2, 3 и 4 производятся способами,

приемлемыми для конструкции ком-

пенсатора поверяемого нивелира.

В. Основные поверки нивелиров с пе-

рекладывающейся трубой и уровнем

при трубе.

1. Вертикальные плоско-

сти, проходящие через ось

уровня и геометрическую

ось трубы, должны быть па-

раллельны. Требование поверяют

небольшими поворотами трубы в ла-

герах в разные стороны. Исправляют

так же, как описано в поверке (пункт

За) глухого нивелира.

2. Ось уровня должна быть

параллельна образующей

цапф. Поверку выполняют переклад-

кой трубы в лагерах. Исправление

производят перемещением пузырька

на половину его отклонения от се-

редины при помощи вертикальных ис-

правительных винтов уровня.

3. Ось уровня должна быть

перпендикулярна к верти-

кальной оси вращения при-

бора. Поверку выполняют так же,

как первую поверку глухого ниве-

лира, но исправление производят при

помощи исправительных винтов при

подставке.

4. Визирная и геометриче-

ская оси должны совпадать.

При выполнении поверки трубу пово-

рачивают в лагерах на 180° и произ-

водят отсчеты по неподвижной рейке

до и после поворота. Для исправле-

ния устанавливают нити на среднее

из отсчетов, действуя исправитель-

ными винтами сетки нитей.

5. Сетка нитей должна

быть установлена пра-

вильно. Исправление производят

при помощи винта, ограничивающего

поворот трубы в лагерах.

6. Поверка равенства

диаметров цапф (определение

угла 0- Угол I определяют так же,

как в глухих нивелирах. При значи-

тельном угле 1 уменьшают допусти-

мое неравенство расстояний до реек.

ПОВЕРКИ ТЕОДОЛИТА —обследо-

вание прибора, устанавливающее,

удовлетворяет ли он следующим гео-

метрическим и конструктивным тре-

бованиям, соблюдение которых необ-

ходимо для измерения горизонталь-

ных и вертикальных углов.

1. Вертикальная ось вра-

щения Т. должна быть после

его нивелирования строго

вертикальной.

Требование удовлетворяется повер-

кой и исправлением уровня при али-

дадной части инструмента.

2. Геометрическая ось

вращения алидадной части

Т. должна проходить через

центр делений лимба.

Требование проверяется путем оп-

ределения элементов эксцентриситета

алидады и лимба; влияние эксцент-

ричности оси устраняется отсчетами

по двум диаметрально противополож-

ным местам лимба.

3. Визирная ось зритель-

ной трубы при ее вращении

вокруг горизонтальной оси

должна описывать верти-

кальную плоскость.

Требование проверяется путем оп-

ределения величины неперпендику-

лярности визирной оси трубы к го-

ризонтальной оси вращения (колли-

мационной ошибки) и величины не-

перпендикулярности горизонтальной

оси вращения трубы к вертикальной

оси вращения алидады; для устране-

ния влияния этого источника ошибок

горизонтальные углы измеряются при

152

Погрешности

двух положениях трубы: круг лево

и круг право.

4. Действительная цена

деления отсчетных шкал

должна быть близка к кон-

структивной.

Требование проверяется определе-

нием рена отсчетной шкалы и удов-

летворяется его исправлением или

введением соответствующих попра-

вок.

5. Сетка нитей зрительной

трубы не должна иметь на-

клона в плоскости, перпен-

дикулярной к визирной оси

трубы.

Требование удовлетворяется повер-

кой и поворотом сетки нитей.

6. Визирная ось зритель-

ной трубы не должна изме-

нять своего положения при

фокусировке трубы.

Требование проверяется специаль-

ными исследованиями; для устране-

ния влияния этого источника ошибок

воздерживаются от изменения фоку-

сировки трубы во время измерений.

7. Ось уровня при алидаде

вертикального круга не

должна смещаться при вра-

щении зрительной трубы

вокруг горизонтальной оси.

Требование проверяется вращением

зрительной трубы и многократным

определением места нуля.

При осмотре теодолита проверяют

работу закрепительных, наводящих и

подъемных винтов, исправность штри-

хов угломерных кругов и закрепление

объектива (см. еще Оптический цент-

рир).

ПОГРЕШНОСТИ — малые измене-

ния, привносимые исполнителями

в результаты измерений или расчетов,

влекущие за собой отклонения ре-

зультатов от точных значений иско-

мых величин.

Термины «ошибки» и «погрешно-

сти» — синонимы, но в геодезических

дисциплинах они применяются с уче-

том их некоторого смыслового раз-

личия.

Погрешностями называют привне-

сенные в результаты ошибки в слу-

чаях: когда при измерениях по раз-

ного рода причинам допускаются от-

ступления от строгого их выполнения,

если при числовых расчетах вместо

точных пользуются приближенными

формулами, когда числовые оценки

производятся при недостаточных дан-

ных или если теория вопроса недо-

статочно разработана и т. п.

Происхождение погрешностей изме-

рений обычно субъективное, они мо-

гут не допускаться, что существенно

отличает их от ошибок измерений,

неизбежных в любых измерениях,

даже при безупречном их выполне-

нии. Крупные, недопустимые погреш-

ности называются промахами или

просчетами. В геодезических дис-

циплинах погрешности не изучаются.

Происхождение ошибок измере-

ний — объективное, закономерности

их возникновения и действия изуча-

ются в теории ошибок изме-

рений и во всех геодезических дис-

циплинах.

ПОДГОТОВКА КАРТ К ИЗДАНИЮ

заключается в изготовлении изда-

тельских оригиналов, кото-

рые по содержанию полностью соот-

ветствуют составительским оригина-

лам, но отличаются от них высоким

качеством графического оформления.

Поскольку содержание карты изобра-

жается с помощью штриховых

(точки, линии, внемасштабные ус-

ловные знаки, подписи), фоновых

(сетки и заливки) и полутоновых (от-

мывка рельефа) элементов, готовятся

соответственно штриховые, фоновые

и полутоновые издательские ориги-

налы. Основной способ изготовления

штриховых оригиналов — грави-

рование. Каждый штриховой эле-

мент (контур, гидрография, рельеф

и др.) обычно гравируется на отдель-

ной основе. С гравюр способом вы-

мывного рельефа получают рабочие

диапозитивы, на которых размещают

подписи, полученные фотонаборным

путем. После проверки правильности

гравирования и наклейки подписей

с рабочих диапозитивов способом

крашения готовятся оригинальные

диапозитивы с обратным изображе-

нием, которые в процессе издания

карты используются для изготовле-

ния печатных форм штриховых эле-

ментов,
