116 Микроскоп штриховой

шкалам на лимбах угломерных кру-

гов теодолитов, состоящее из микро-

скопа и отсчетной шкалы, штрихи

которой нарезаны на стеклянной

пластинке; в плоскости этой шкалы

расположены и изображения штри-

хов лимба. Конструктивно длина от-

счетной шкалы равна величине изо-

бражения одного деления лимба. На

рис. 69 показано поле зрения М. ш.

Рис. 69. Поле зрения микроскопа

шкалового

с ценой деления лимба 10'; делению

лимба соответствует шкала микро-

скопа из 10 делений с ценой деления

1'; правый штрих шкалы является

нуль-пунктом; угловое расстояние

от штриха лимба 35°10' до нуль-

пункта шкалы равно 6,7', а весь от-

счет по лимбу равен 35°16,7'.

Существуют М. ш. со шкалами

иного вида. Например, у оптических

теодолитов ОТШ и Т5 градусному

делению лимба соответствует шкала

в 60 делений, на которой подписаны

десятки минут; при отсчете десятки

и единицы минут прочитываются по

шкале, а десятые доли минуты бе-

рутся на глаз.

МИКРОСКОП ШТРИХОВОЙ— оп-

тическое устройство для отсчитыва-

ния по угломерному кругу теодо-

лита, состоящее из микроскопа, в

поле зрения которого виден о т-

счетный штрих, и деления

лимба. М. ш. применяется обычно

в приборах с глазомерным отсчетом

до 1'. На рис. 70 показаны отсчеты

по горизонтальному и вертикальному

кругам оптического теодолита ТОМ,

равные соответственно 6°17' и 0°23'.

МИКРОФОТОМЕТРИРОВА И И Е

ИЗОБРАЖЕНИЙ-измерение опти-

ческой плотности й или коэффи-

циента пропускания т почернений на

малых участках фотоизображения

(см. Оптическая плотность и Коэф-

фициент пропускания). В результате

микрофотометрирования отрезка изо-

Рис. 70. Поле зрения микроскопа

штрихового

бражения получается непрерывная

функция 0=$(х) или г=[(х), где

х — независимая пространственная

переменная (см. Дискретизация фо-

тоизображения). Соответственно, для

двумерного М. и.— непрерывные

функции 0 = {(х, у) или 1=}(х, у).

Процесс М. и. необходим для

ввода изображения в ЭВМ, на входе

которой непрерывная функция преоб-

разуется в последовательность дис-

кретных значений оптической плотно-

сти (см. Дискретизация фотоизобра-

жения и Квантование фотоизображе-

ния).

М. и. осуществляется с помощью

микроденситометров, измеряющих О,

и микрофотометров, предназначенных

для измерения т.

МИЛЯ — мера длины (путевая мера

расстояния); она имеет различные

определения: 1) морская миля при-

ближенно равна средней длине дуги

в Г земного меридиана и принята

равной 1852 м; 2) английская миля

(уставная) равна 1609,34 м; 3) гео-

графическая миля равна 7420,439 м;

Навигационные приборы наземных машин

117

•I) русская миля равна 7 верстам, что

составляет 7,4676 км.

МОНТАЖ АЭРОФОТОСНИМКОВ—

укладка и наклейка смежных между

собой аэрофотоснимков на общую

подложку в таком порядке, чтобы

и результате получился как бы об-

щий аэрофотоснимок на всю съемоч-

ную трапецию или на заданный уча-

сток местности.

М. трансформированных аэрофото-

снимков выполняется по опорным

(трансформационным) точ-

кам: аэрофотоснимки укладываются

на планшет так, чтобы опорные

точки каждого снимка совместились

с соответствующими опорными точ-

ками на планшете.

Нетрансформированные плановые

аэрофотоснимки монтируются по кон-

турам или по начальным направле-

ниям. М. по контурам: аэрофото-

снимки укладываются так, чтобы

общие контурные точки смежных

аэрофотоснимков совпадали или

чтобы расхождения между ними

были наименьшими. М. по началь-

ным направлениям: аэрофотоснимки

укладываются на основу так, чтобы

начальные направления на перекры-

вающихся частях смежных аэрофо-

тоснимков совместились, затем

снимки передвигают вдоль совмещен-

ных направлений до совпадения об-

щих контурных точек на середине

перекрытия вблизи начальных на-

правлений.

После укладки указанными спосо-

бами всех монтируемых на данный

участок аэрофотоснимков перекры-

вающиеся их части обрезают, а ос-

тавшиеся полезные площади плотно

приклеивают к основе. В результате

монтажа трансформированных аэро-

фотоснимков получается фотоплан,

^трансформированных — фотосхема.

Временный М. аэрофотоснимков по

контурам, без наклеивания их на ос-

нову и без обрезки перекрывающих-

ся частей называется накидным.

МУЛЬТИПЛЕКС — универсальный

фотограмметрический прибор, со-

стоящий из ряда проекторов, смон-

тированных на одной общей станине.

Число проекторов в М. различно:

имеются 3-, 6-, 9-, 12-, 18- и 24-

нроекторные приборы. Стереоскопи-

ческая модель строится по плановым

аэрофотоснимкам методом анаглифов

цветных. В целях уменьшения габа-

ритов прибора размеры проектирую-

щих камер значительно уменьшены

сравнительно с размерами камеры

АФА, которым производилась аэро-

фотосъемка, поэтому в них вклады-

вают не негативы аэрофотоснимков,

а уменьшенные диапозитивы; коэф-

фициент уменьшения определяется

отношением к = , где [

и /

—

/к

фокусные расстояния соответственно

камеры проектора и камеры АФА,

которым производилась аэрофото-

съемка.

Конструкция прибора позволяет

взаимно ориентировать все аэрофо-

тоснимки, вложенные в проекторы.

Взаимно ориентированные аэрофото-

снимки проектируются на общий эк-

ран, и в результате образуется сте-

реоскопическая модель местности,

отображенной на аэрофотоснимках.

Определение высот точек модели и

рисовка контуров и рельефа произ-

водятся при помощи специального

измерительного столика.

Результатом работы на М. явля-

ется планшет с нанесенными на нем

точками фототриангуляции и списком

их высот или оригинал карты в мас-

штабе модели; если к измеритель-

ному столику присоединен панто-

граф, то оригинал карты может быть

вычерчен в заданном масштабе. М.

используется при создании карт мас-

штабов 1: 100 000 и 1 : 50 000.

НАВИГАЦИОННЫЕ ПРИБОРЫ

НАЗЕМНЫХ МАШИН-приборы

ориентирования, устанавливаемые на

гусеничных и колесных машинах; ос-

новные из них — гирокурсоука-

затель (гирополукомпас),

датчик пути, координатор,

курсопрокладчик.

118

Наклонение магнитной стрелки

Гирокурсоуказатель — основной

прибор наземной навигации. Главная

ось его гироскопа сохраняет ориен-

тированное направление, но автома-

тически не устанавливается в плос-

кости меридиана, поэтому гирокурсо-

указатель, используемый как само-

стоятельный прибор, обычно назы-

вают гирополукомпасом.

Гирополукомпас выдает информа-

цию только в виде курсового угла

и позволяет вести машину в требуе-

мом направлении в любых условиях

видимости. Ориентирование с при-

менением гирополукомпаса в значи-

тельной мере аналогично движению

по азимуту: гирополукомпас исполь-

зуется вместо компаса, а расстояния

определяются по спидометру. Сред-

нее отклонение от маршрута при

выдерживании направления движе-

ния при помощи гирополукомпаса

около 5 % от пройденного пути.

Комплект навигационной аппара-

туры с координатором включает сле-

дующие основные приборы: дат-

чик курса, датчик пути и

собственно координатор.

Датчик курса — гирокурсоуказа-

тель — выдает дирекционные углы

направлений движения машины и

вводит их в координатор.

Датчик пути связан с ходовой

частью машины и непрерывно пере-

дает в координатор длину пройден-

ного машиной пути.

Координатор непрерывно автома-

тически вырабатывает прямоуголь-

ные координаты местоположения ма-

шины и указывает дирекционный

угол направления движения. Он поз-

воляет выдержать маршрут и выве-

сти машину к заданному пункту

с ошибкой в координатах порядка

1,5—2 % от пройденного пути.

Навигационная аппаратура с кур-

сопрокладчиком наиболее полно ав-

томатизирует процесс ориентирова-

ния. В комплект аппаратуры данного

типа входят датчики курса н пути и

собственно курсопрокладчик. Курсо-

прокладчик вырабатывает прямо-

угольные координаты по дирекцион-

ным углам и расстояниям, посту-

пающим с соответствующих датчи-

ков, указывает дирекционный угол

направления движения и вычерчи-

вает на карте проходимый машиной

путь с ошибкой в координатах около

1,5 % от длины пути.

Навигационная аппаратура с кур-

сопрокладчиком, установленная на

машине специального назначения —

топопривязчике, используется

для определения координат отдель-

ных точек местности.

НАКЛОНЕНИЕ МАГНИТНОЙ

СТРЕЛКИ — вертикальный угол, об-

разуемый осью магнитной стрелки

с горизонтальной плоскостью.

Н. м. с. обусловлено расположе-

нием магнитных полюсов в глубине

Земли. В северном полушарии вниз

наклоняется северный конец стрелки,

а в южном — южный. По мере при-

ближения к магнитным полюсам

Н. м. с. увеличивается, достигая

в полюсах 90°. Влияние Н. м. с. на

работу компаса устраняется пере-

движением специального грузика на

стрелке.

Характер распределения Н. м. с. по

поверхности земного шара изобража-

ется на изоклинических картах.

Изоклина — линия одинаковых зна-

чений Н. м. с. Изоклина, соответ-

ствующая Н. м. с. 0°, называется

магнитным экватором.

НАНЕСЕНИЕ МАГНИТНОГО МЕ-

РИДИАНА НА АЭРОФОТОСНИ-

МОК производится для ориентирова-

ния аэрофотоснимка на местности.

Для этого на аэрофотоснимке и

карте намечают по две соответствен-

ные точки и проводят через них пря-

мые. Затем укладывают аэрофото-

снимок на карту и ориентируют его

так, чтобы соответственные линии,

проведенные на аэрофотоснимке и

карте, совместились. Удерживая

аэрофотоснимок в таком положении,

прочерчивают на нем одну из верти-

кальных линий координатной сетки

карты. Придав к направлению этой

линии поправку за отклонение маг-

нитной стрелки, получают направле-

ние магнитного меридиана. Концы

линии обозначают буквами С — Ю.

НАПРАВЛЕНИЕ ИЗМЕРЕННОЕ И

УРАВНЕННОЕ. 1. Направление из-

меренное — среднее из отсчетов по

неподвижному угломерному кругу

Небесная сфера

119

теодолита при положениях зритель-

ной трубы при круге лево и круге

право. В геометрическом отношении

измеренное направление — дуга

лимба (или соответствующий ей

угол), заключенная между его ну-

левым штрихом и тем местом, кото-

рое соответствует среднему из отсче-

тов. Если при неподвижном лимбе

измерено несколько направлений, то

они могут быть приведены к общему

нулю вычитанием из каждого направ-

ления значения одного из них, при-

нятого за начальное. Если же вычи-

таемое направление считать содер-

жащим ошибку измерения, то будем

иметь измеренные значения углов,

заключенных между начальным и

остальными направлениями. Изме-

ренное направление, имеющее в ре-

зультате значение 0°0'0", называют

начальным направлением

на станции.

2. Направление уравненное — зна-

чение направления, полученное в ре-

зультате уравнивания геодезической

сети (см. Уравнительные вычисле-

ния). Направление уравненное, имею-

щее значение 0°0'0", называют н у -

левым направлением на

пункте.

НАСЕЛЕННЫЕ ПУНКТЫ (изобра-

жение на картах) — обязательный

элемент содержания всех общегео-

графических и большей части тема-

тических карт. На крупно- и средне-

масштабных топографических картах

изображаются все Н. п., но, начиная

с мелкомасштабных топографических

карт, производится отбор, определяе-

мый величиной по числу жителей,

а при равной величине — значением

Н. п. Изображаются Н. п. или в

масштабе карты с отражением внеш-

него контура и планировки, или вне-

масштабными условными знаками.

Как правило, изображаемые на

картах Н. п. сопровождаются подпи-

сями названий. Путем применения

установленного для каждой карты

набора шрифтов различных рисун-

ков и размеров передаются сведения

о типе Н. п., числе жителей в нем и

его административном значении.

НАЧАЛЬНОЕ НАПРАВЛЕНИЕ (па

аэрофотоснимке) — направление, про-

веденное из главной точки одного

аэрофотоснимка на главную точку

другого, смежного с ним. При невоз-

можности определить точное поло-

жение главных точек вместо них бе-

рутся центральные точки (см. Точки

основные аэрофотоснимка).

НЕБЕСНАЯ СФЕРА — вспомога-

тельная математическая сфера, ис-

пользуемая в сферической астроно-

мии при изучении видимого движе-

ния и взаимного расположения не-

бесных светил. При построении Н. с.

центр располагают в месте наблю-

дений или в произвольной точке и

пользуются плоскостями и направ-

лениями, параллельными плоскостям

и направлениям в натуре. При ис-

пользовании Н. с. имеют дело только

с угловыми величинами, поэтому ее

радиус значения не имеет и его при-

нимают равным произвольной еди-

нице. На рис. 71 О — центр Н. е.,

РР\ и 22\ проходят через центр и

параллельны соответственно оси вра-

щения Земли и отвесной линии в ме-

сте наблюдения с широтой <р. Пря-

мая РР1 называется осью мира.

Точки пересечения прямых РР

22\ с Н. с. называются: Р — се-

верным И Р\ — южным полю-

сом мира,2. — зенитом и 2\ —

надиром для места наблюдений.

Оа — направление на небесное све-

тило, точка а — видимое положение

светила на Н. с.

Плоскость, проходящая через ось

мира РР\ и отвесную линию 22\,

есть плоскость небесного меридиана,

Рис. 71. Небесная сфера

120

Невозмущенное движение ИСЗ

а соответствующий большой круг

Р2Ру —небесный меридиан

места наблюдений. Пересечение Н. с.

с плоскостью 05ВЛ/, перпендикуляр-

ной к 02,— небесный гори-

зонт, а точки 5 и N пересечения

его с небесным меридианом —

точки юга и севера. Большой

круг 2о2\ —-круг высот,

= 2 — зенитное расстояние

светила ст; Ва=Н — высота

светила; /г=90°—г. Угол Р2о=А —

истинный (астрономиче-

ский) азимут светила, отсчиты-

ваемый от к^2Р через восток — юг —

запад от 0 до 360°. Величины А и

2 — координаты светила в гори-

зонтальной системе сфе-

рических координат. В тео-

ретических вопросах сферической

астрономии координата А обычно

отсчитывается от юга.

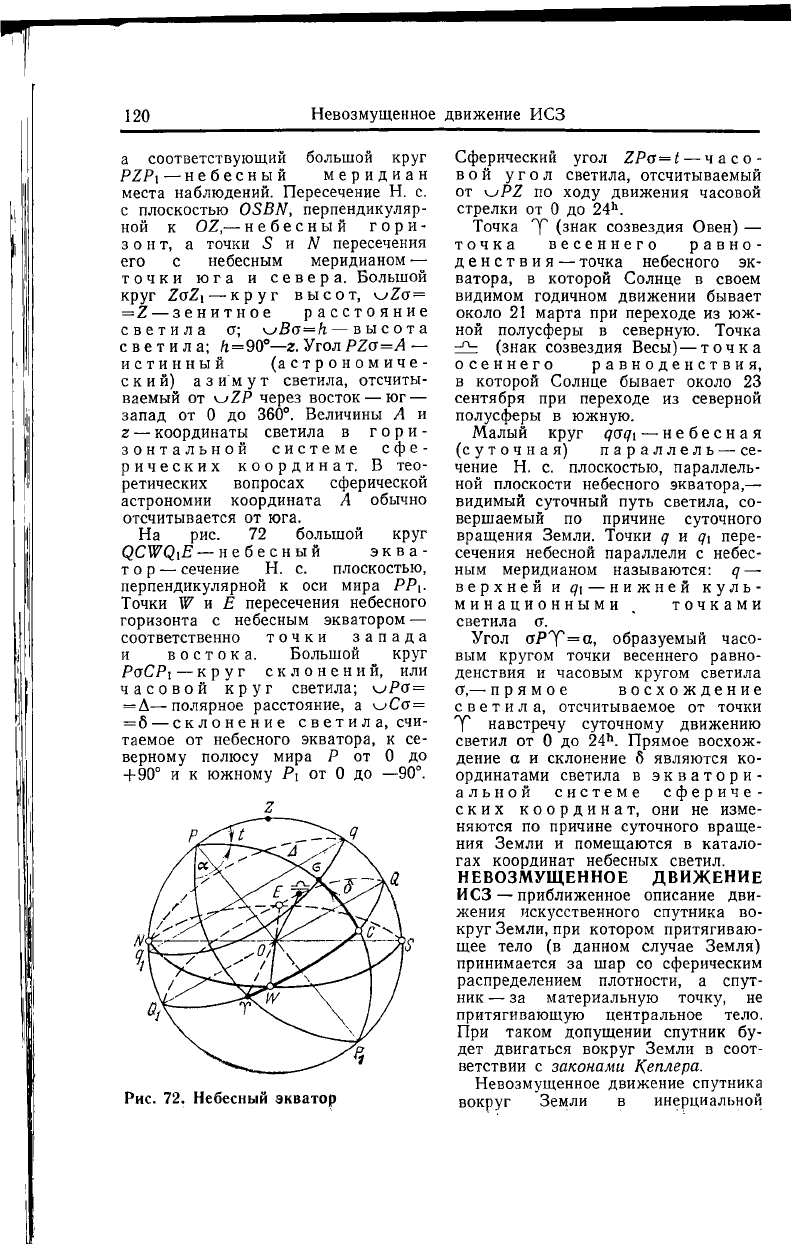

На рис. 72 большой круг

С}СШ(}\Е — небесный эква-

тор — сечение Н. с. плоскостью,

перпендикулярной к оси мира РР\.

Точки и Е пересечения небесного

горизонта с небесным экватором —

соответственно точки запада

и востока. Большой круг

РаСР

— круг склонений, или

часовой круг светила; ^Ра=

= Д—молярное расстояние, а ^Сст=

= 6— склонение светила, счи-

таемое от небесного экватора, к се-

верному полюсу мира Р от 0 до

+ 90° и к южному РI от 0 до —90°.

Сферический угол 2Ра=1 — часо-

вой угол светила, отсчитываемый

от \иР2 по ходу движения часовой

стрелки от 0 до 24

Точка у (знак созвездия Овен) —

точка весеннего равно-

денствия — точка небесного эк-

ватора, в которой Солнце в своем

видимом годичном движении бывает

около 21 марта при переходе из юж-

ной полусферы в северную. Точка

(знак созвездия Весы)—точка

осеннего равноденствия,

в которой Солнце бывает около 23

сентября при переходе из северной

полусферы в южную.

Малый круг (70(71 — небесная

(суточная) параллель —• се-

чение Н. с. плоскостью, параллель-

ной плоскости небесного экватора,—

видимый суточный путь светила, со-

вершаемый по причине суточного

вращения Земли. Точки у и (71 пере-

сечения небесной параллели с небес-

ным меридианом называются:

—

верхней и ц\ — нижней куль-

минационными точками

светила ст.

Угол аРУ = а, образуемый часо-

вым кругом точки весеннего равно-

денствия и часовым кругом светила

ст,—• прямое восхождение

светила, отсчитываемое от точки

У навстречу суточному движению

светил от 0 до 24

. Прямое восхож-

дение а и склонение б являются ко-

ординатами светила в экватори-

альной системе сфериче-

ских координат, они не изме-

няются по причине суточного враще-

ния Земли и помещаются в катало-

гах координат небесных светил.

НЕВОЗМУЩЕННОЕ ДВИЖЕНИЕ

ИСЗ — приближенное описание дви-

жения искусственного спутника во-

круг Земли, при котором притягиваю-

щее тело (в данном случае Земля)

принимается за шар со сферическим

распределением плотности, а спут-

ник — за материальную точку, не

притягивающую центральное тело.

При таком допущении спутник бу-

дет двигаться вокруг Земли в соот-

ветствии с законами Кеплера.

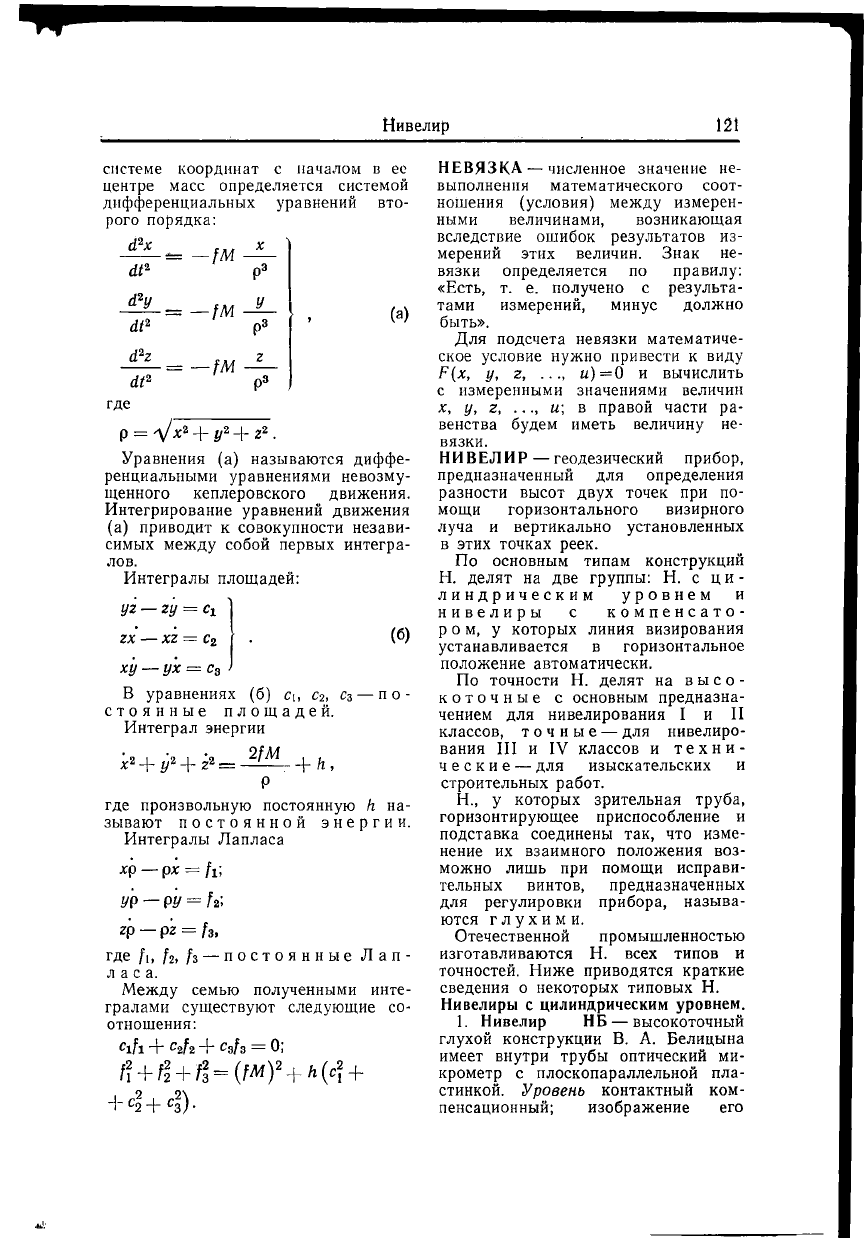

Невозмущенное движение спутника

вокруг Земли в инерциальной

Нивелир 121

системе координат с началом в ее

центре масс определяется системой

дифференциальных уравнений вто-

рого порядка:

йЧ , _х_

№ ~ р

(а)

•

У*г •

Уравнения (а) называются диффе-

ренциальными уравнениями невозму-

щенного кеплеровского движения.

Интегрирование уравнений движения

(а) приводит к совокупности незави-

симых между собой первых интегра-

лов.

Интегралы площадей:

уг — гу = с

гх — хг = с

х'у — ух = с

(б)

В уравнениях (б) сь с

Сз

— по-

стоянные площадей.

Интеграл энергии

где произвольную постоянную к на-

зывают постоянной энергии.

Интегралы Лапласа

х'р — рх = /ь

УР

—

РУ

= /а;

гр — рг = !з,

где и, (2, Н — постоянные Лап-

ласа.

Между семью полученными инте-

гралами существуют следующие со-

отношения:

С1/1

+ + с

/з = 0;

П +

+ й=Т

+1г(с

1 +

з)-

НЕВЯЗКА — численное значение не-

выполнения математического соот-

ношения (условия) между измерен-

ными величинами, возникающая

вследствие ошибок результатов из-

мерений этих величин. Знак не-

вязки определяется по правилу:

«Есть, т. е. получено с результа-

тами измерений, минус должно

быть».

Для подсчета невязки математиче-

ское условие нужно привести к виду

Р(х, у, г, ..., и)= 0 и вычислить

с измеренными значениями величин

х, у, г, ..., и; в правой части ра-

венства будем иметь величину не-

вязки.

Н И В

ЕЛ

Р — геодезический прибор,

предназначенный для определения

разности высот двух точек при по-

мощи горизонтального визирного

луча и вертикально установленных

в этих точках реек.

По основным типам конструкций

Н. делят на две группы: Н. с ци-

линдрическим уровнем и

нивелиры с компенсато-

ром, у которых линия визирования

устанавливается в горизонтальное

положение автоматически.

По точности Н. делят на высо-

коточные с основным предназна-

чением для нивелирования I и II

классов, точные — для нивелиро-

вания III и IV классов и техни-

ческие — для изыскательских и

строительных работ.

H., у которых зрительная труба,

горизонтирующее приспособление и

подставка соединены так, что изме-

нение их взаимного положения воз-

можно лишь при помощи исправи-

тельных винтов, предназначенных

для регулировки прибора, называ-

ются глухими.

Отечественной промышленностью

изготавливаются Н. всех типов и

точностей. Ниже приводятся краткие

сведения о некоторых типовых Н.

Нивелиры с цилиндрическим уровнем.

I. Нивелир НБ — высокоточный

глухой конструкции В. А. Белицына

имеет внутри трубы оптический ми-

крометр с плоскопараллельной пла-

стинкой. Уровень контактный ком-

пенсационный; изображение его

Нивелир

передано в поле зрения трубы. Сред-

няя нить сетки зрительной трубы

имеет угловой биссектор, позволяю-

щий с высокой точностью произво-

дить по методу совмещения отсчеты

по шкалам штриховой рейки с ценой

деления 5 мм (рис. 73, а). Основная

шкала рейки имеет подписи полуде-

циметров от 0 до 60, а вторая (до-

полнительная)— от 60 до 119. Де-

ления нанесены на инварную по-

лоску, вделанную в паз рейки. При

отсчете по рейке вращением элева-

ционного винта совмещают изобра-

жения концов пузырька уровня, а за-

тем, изменяя наклон плоскопарал-

лельной пластинки вращением го-

ловки микрометра, совмещают с бис-

сектором ближайший штрих основ-

ной шкалы (рис. 73,6). На рис. 73, а

этот отсчет равен 17,342 полудеци-

метра (первые три цифры означают

номер штриха шкалы, а две послед-

ние — отсчет по головке оптического

микрометра, показанный на рис.

73, в). Цена деления головки равна

0,05 мм. Отсчет по дополнительной

шкале делают точно так же, как и

по основной, но вертикальную нить

сдвигают для удобства несколько

вправо. При дальномерном определе-

нии расстояния головку микрометра

ставят на отсчет «50», чтобы плоско-

параллельная пластина заняла поло-

жение, перпендикулярное к визирной

оси.

Наименьшее расстояние визирова-

ния 4,2 м. Цена деления цилиндри-

ческого уровня (на 2 мм) 8—10".

2. Нивелир Н1 (Н-0,5)—высоко-

точный нивелир (рис. 74), предназ-

начен для нивелирования I класса

в диапазоне температур от —25 до

+50 "С. Имеет термоизоляционный

кожух, в котором заключены зри-

тельная труба и уровень при трубе

с призменным блоком. По устрой-

ству и производству отсчетов по

рейке сходен с нивелиром НБ-4. Уве-

личение зрительной трубы 45

. Цена

деления шкалы уровня при трубе

(на 0,8 мм) 4" (расхождение изо-

бражений концов пузырька на одно

деление соответствует наклону трубы

на 2"). Масса нивелира 7 кг.

3. Нивелиры типа НА-1 и НПГ яв-

ляются предшественниками Н. НБ и

отличаются от него в основном тем,

что оптический микрометр с плоско-

параллельной пластинкой помещен

Рис. 73. Нивелир НБ:

о — поле зрения трубы; б —биссектор; в — оптический микрометр

Нивелир

123

кле. Наименьшее расстояние визиро-

вания 3 м. Масса Н. 1,8 кг.

5. Нивелир Н-3 — точный глухой

Н. (рис. 76) конструктивно повто-

ряет прибор НВ-1. Цена деления

уровня (на 2 мм) 15". Увеличение

зрительной трубы 30

. Наименьшее

расстояние визирования 2,0 м. При-

бор предназначен для нивелирования

III и IV классов со средней квадра-

тической ошибкой на 1 км хода не

более 3,0 мм. Масса Н. 1,8 кг.

Рис. 74. Нивелир Н1:

/ — зрительная труба с составным кожу-

хом; 2

—

отсчетная головка для поворота

плоскопараллельной пластинки; 3— за-

крепительный винт азимутального пово-

рота трубы; 4 — наводящий винт; 5 — эле-

вационный винт; 6 — головка трубки для

перемещения фокусирующей линзы; 7

—

лупа для отсчета по головке

не внутри зрительной трубы, а в на-

садке на ее объективную часть.

4. Нивелир НВ-1—точный глухой

Н. имеет контактный компенсиро-

ванный уровень с ценой деления (на

2 мм) 17—23". Изображение концов

пузырька уровня передано в поле

зрения трубы (рис. 75); точное со-

вмещение изображений концов дости-

гается вращением элевационного

винта. Уровень расположен в кожухе

сбоку (слева) зрительной трубы; для

его освещения имеется откидное зер-

кало. Сетка нитей нарезана на сте-

Рис. 76. Нивелир НЗ:

I — зрительная труба; 2 — элевационный

винт; 3 — подставка; 4 — подъемный винт

6. Нивелир НТ (Н-10)—малога-

баритный глухой Н. (рис. 77), ци-

линдрический уровень — контактный,

Рис. 75. Поле зрения трубы нивелира

НВ-1

Рис. 77. Нивелир НТ:

1 — зрительная труба; 2 — алидадная

часть; 3 — лимб алидадной части; 4 —

подставка

124

Нивелир

при трубе, цена деления (на 2 мм)

45". Изображения концов пузырька

переданы в поле зрения трубы, их

совмещение производится элевацион-

ным винтом, расположенным между

зрительной трубой и основанием

прибора. Увеличение трубы 23

. На-

ведение трубы на рейку произво-

дится от руки, так как Н. не имеет

азимутального закрепительного и на-

водящего винтов. Н. имеет горизон-

тальный круг с ценой деления 1° и

верньер с ценой деления 54'. Обыч-

ная у других Н. подставка (трегер)

с подъемными винтами в данном

приборе заменена шаровой пятой.

Прибор предназначен для техниче-

ского нивелирования со средней

квадратической ошибкой не более

15 мм на 1 км хода. Масса Н.

1,0 кг.

Нивелиры с компенсато-

ром (авторедукционные).

В последнее время Н. к. получили

широкое применение благодаря их

преимуществам по сравнению

с дру-

гими системами нивелиров — быст-

роте и удобству работ. Н. к. имеют

специальные приспособления — ком-

пенсаторы, автоматически устанавли-

вающие линию визирования в гори-

зонтальное положение.

Нивелир НС4 — технический ниве-

лир (рис. 78), предназначенный для

нивелирования IV класса. Нивели-

рование производится средней нитью

сетки нитей зрительной трубы. Ком-

пенсация углов наклона, т. е. само-

установка визирной оси в горизон-

тальное положение, рассчитана на

углы наклона до ±15' (при иссле-

довании серийного прибора предель-

ный угол компенсации оказался рав-

ным в продольном направлении ±18',

а в поперечном ±23'). Компенсатор

Н. оптико-механического типа распо-

ложен внутри зрительной трубы

Рис. 78. Нивелир НС4:

1 — зрительная труба; 2 — арретир ком-

пенсатора;. 3 — алидадная часть; 4 — подъ-

емный винт

между фокусирующей линзой и сет-

кой нитей (рис. 79). Чувствительный

элемент компенсатора — призма, под-

вешенная на двух парах скрещиваю-

щихся стальных нитей. Время зату-

хания колебаний не более двух се-

кунд, демпфер (гаситель колебаний)

воздушный поршневой. Ошибка само-

установки линии визирования (изме-

нение угла С) не более 0,8". Увели-

чение трубы 30

. Наименьшее рас-

стояние визирования 2,0 м. Грубое

наведение зрительной трубы произ-

водится от руки, а точное — с по-

мощью маховичка бесконечного на-

водящего винта Н. Масса II. 2,5 кг.

7 е

Рис. 79. Оптическая схема зрительной трубы нивелира НС4:

/—объектив; 2 — фокусирующая линза; 3 — передающая призма компенсатора; 4 —

сетка нитей; 5 — окуляр; 6 — компенсирующая призма; 7 — диафрагма

Нивелир

125

Существует большое число Н. к.,

выпускаемых зарубежной промыш-

ленностью, например: №-ВЗ, №-В4,

№-В6 и №-01 завода МОМ (Венг-

рия); N1-004, №-007 и N1-025 («Карл

Цейс», ГДР) и др.

С 1 января 1977 г. вошел в дей-

ствие новый ГОСТ 10528—76 «Ни-

велиры». В нем установлено три

типа нивелиров под шифрами Н-05,

Н-3 и Н-10, причем вместо Н1 и Н2

предусмотрен один тип под шифром

Н-05, а вместо НЗ и Н4 — тип Н-3.

Все три типа допускается выпускать

с уровнем при трубе или с компен-

сатором. Кроме того, нивелиры Н-3

и Н-10 могут выпускаться с лим-

бами для измерения горизонтальных

углов. При наличии компенсатора и

лимба в шифр Н. вводятся буквы

«К» и «Л», например Н-10КЛ. Не-

которые технические характеристики

нивелиров приведены в таблице.

15 февраля 1965 г. был введен

ГОСТ 11158—65 «Рейки нивелирные.

Типы. Основные параметры и техни-

ческие требования». Им было уста-

новлено пять типов нивелирных реек.

Рейки под шифрами РН1 и РН2 со

штриховыми делениями предназна-

чались для высокоточного нивелиро-

вания; рейки РНЗ и РН4 с шашеч-

ными делениями — для точного ни-

велирования и под шифром РНТ,

складная шашечная длиной 4 м —

для технического нивелирования.

С 1 января 1977 г. введен в дей-

ствие новый ГОСТ 11158—76 «Рейки

нивелирные». Этим стандартом, в со-

ответствии с новой типизацией ниве-

лиров, установлены три типа реек —

РН-05, РН-3 и РН-10. Для нивели-

ров с прямым изображением предме-

тов изготовляются рейки, которые

должны иметь в своем шифре букву

«П», например РН-ЗП — 3000 — рейка

нивелирная с прямой шкалой

3000 мм, предназначенная для ниве-

лирования с точностью не ниже 3 мм

на 1 км хода.

Параметры

Типы нивелиров по ГОСТ 10 528—76

Параметры

Н-05

Н-3

Н-10

Средняя квадратическая

0,5

ошибка нивелирования

на 1 км двойного хода, мм,

не более

Основное назначение

Нивелирова- Нивелирова-

Обоснование

ние I и II кл.

ние III и

топосъемок

IV кл.

изыскания

в строитель-

стве

Увеличение зрительной

трубы, крат

Наименьшее расстояние

5; с насад-

при нивелировании, м, не бо-

кой — 1

лее

Цена деления уровня при 10 15

трубе на 2 мм, угл. с

Ошибка самоустановки 0,2

0,5

линии визирования, угл. с,

не более

Время затухания колеба- 2

ний подвесной системы, с

Масса, кг, не более
