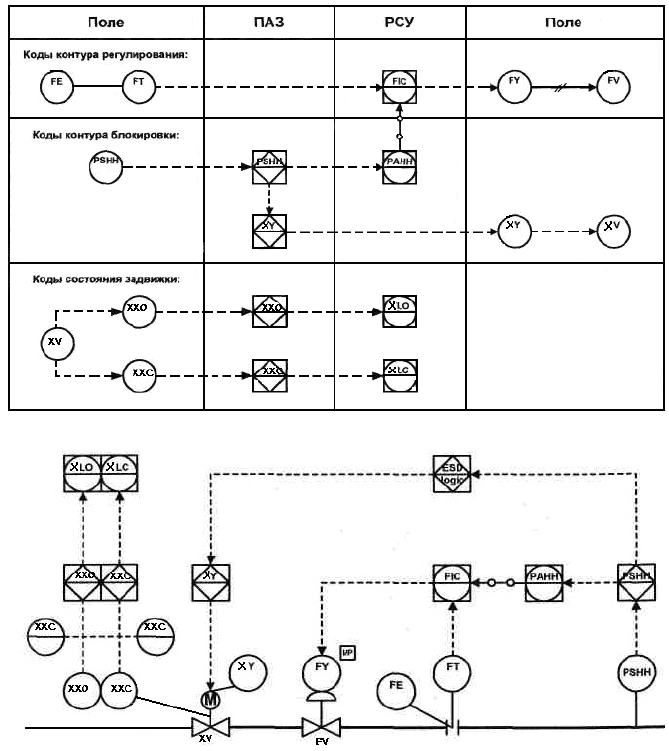

Рис. 3.1.8
Вариант 3

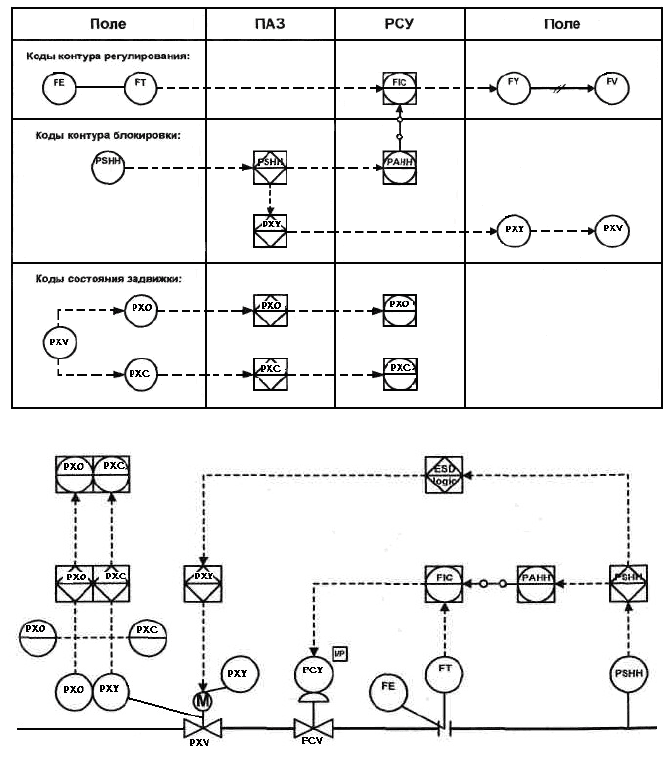

Рис. 3.1.9
Вариант 4

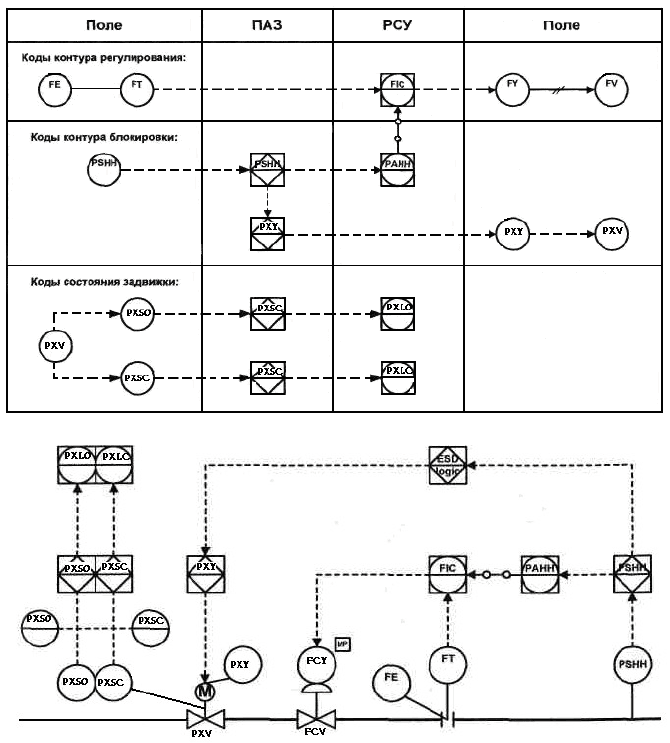

Рис. 3.1.10
ЗРК
Вариант 1
Рис. 3.1.11
Вариант 2
Рис. 3.1.12
Вариант 3
Рис. 3.1.13
Вариант 4
Рис.3.1.14
ISA дает следующие определения:
Transducer - Преобразователь; Датчик (передатчик) как общий
термин для устройства, которое:
• Получает информацию в виде одной или нескольких физиче-
ских величин;
• Модифицирует полученную информацию или ее форму (если
требуется);
• Производит результирующий выходной сигнал.
В зависимости от приложения, Transducer может быть:
• Primary element (detector / sensor),
• Transmitter,
• Relay,
• Converter, или другое устройство.
Поскольку термин Transducer не имеет вполне определенного и
точного значения, его использование для конкретных приложений
стандартом ISA не рекомендовано.
Converter — Преобразователь. Устройство, которое получает
информацию в одной форме, а передает (transmits) выходной сигнал в
другой форме. Converter (Преобразователь) часто переводится как
синоним термина Transducer. Однако, как уже сказано, Transducer - это
самый общий термин, и его использование для обозначения именно
преобразования сигнала не рекомендуется.
Transmitter - Стандартный измерительный преобразователь.
Прибор (Instrument), который осуществляет преобразование выход-
ного сигнала чувствительного элемента - сенсора - в стандартный сиг-
нал 4-20мА называется Трансмиттером, но не Преобразователем
(Сonverter). Так, например,
• Первичный измерительный элемент -
Primary Element- (ТЕ)
может быть интегрирован в
• Стандартный измерительный преобразователь -
Transmitter - (ТТ),
но не в обобщенный преобразователь -Converter - (ТУ).
На наш взгляд, эта рекомендация ISA подкрепляет наше
решение отказаться в дальнейшем от использования символа Y для
определения входного преобразователя.
Символ Y будет использоваться только для определения
выходного преобразователя.
Таким образом, одним из ключевых определений, которое часто
переводится как обобщенное понятие "Датчик", является
определение:
Transmitter – стандартный измерительный преобразователь.
Устройство, которое воспринимает технологическую переменную
посредством первичного измерительного элемента – сенсора, чье
значение изменяется только как предопределенная функция
технологической переменной, и преобразует эту величину в
стандартный выходной сигнал.
Sensor / Primary Element - Сенсор / Первичный измерительный
элемент. Может быть, а может и не быть встроен или интегрирован в
II(мерительный преобразователь - Transmitter ("Датчик").
Уровни сигнализации. Определения
Точная и ясная терминология имеет решающее значение при ре-
шении любых научно-технических задач.
В данной работе в отличие от ПБ 09-540-03 предлагается
продуманная система граничных значений и сигнализаций, которую
не грех повторить.
Предупредительная сигнализация – это сигнализация, которая
возникает при выходе за предупредительное значение параметра
технологического процесса.
Предаварийная сигнализация - это сигнализация, которая
возникает при выходе за предаварийное значение параметра
технологического процесса.
Этим определениям и будем следовать, понимая под
обозначениями
• _SL и _SH - входные для РСУ дискретные сигналы от реле
предупредительного нижнего и верхнего уровней.
Соответственно, под
• _АL и _АН - предупредительную сигнализацию нижнего и
верхнего уровней.
Под обозначениями
• _SLL и _SHH - входные для системы ПАЗ дискретные сигналы
от реле предаварийного нижнего и верхнего уровней.
Соответственно, под
• _ALL и _АНН - предаварийную сигнализацию нижнего и верх
него уровней, передаваемую из ПАЗ в РСУ, а также выдаваемую на
специальные оперативные панели системы ПАЗ, или
на внешние извещатели на площадке.
Представленные определения настолько важны, что для их одно-

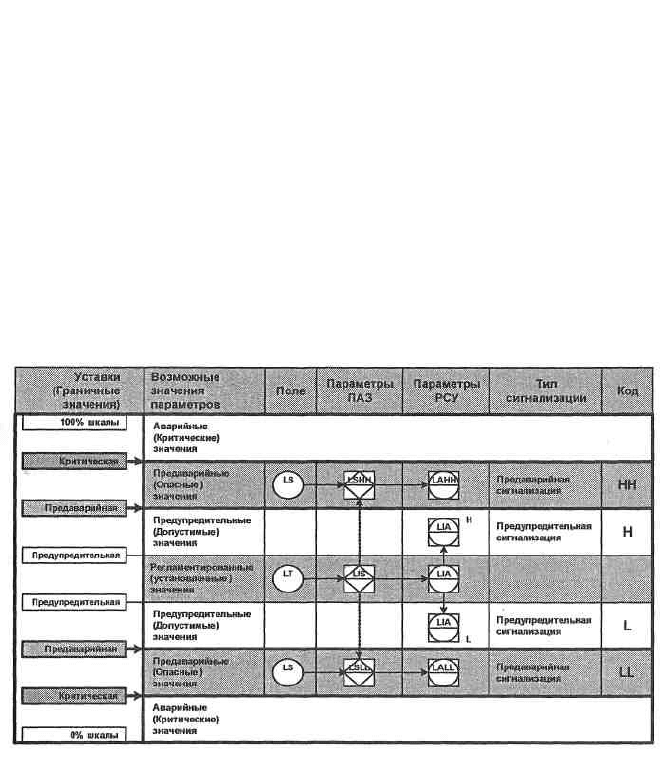

значного понимания подготовлена специальная схема (рис. 3.1.15).
Рис. 3.1.15
