Окончание таблицы 3.1.1
Датчик
давления в
линии
Ключ деблокировки
на оперативной
панели ПАЗ
Клапан
затопления
системы
затопления
Логика блокировки
через PLC или через
реле в составе ком-
плектного агрегата
Клапан с
дублированным
пневмораспреде
лителем по
схеме 2оо2
Функция
программного
обеспечения
Таблица 3.1.2
Аббревиатуры КИПиА
ААН Верхняя предупредительная сигнализация по анализу
АЕ Первичный измерительный элемент анализатора
АI Индикатор анализатора
AIC Регулятор анализатора с индикацией
ASH Реле верхней предупредительной установки анализатора
AT Трансмиттер (датчик) анализатора
AY Преобразователь анализатора
AR Анализатор с самописцем
AL Алгоритм (функция программного обеспечения)
AAL Нижняя предупредительная сигнализация по анализу
ASX Реле неисправности
AAX Аварийная сигнализация неисправности на анализаторе
ASHH Реле верхней предаварийной установки анализатора
AAHH Верхняя предаварийная сигнализация по анализу
AFY Вычислительный блок (функция программного
обеспечения)
BE Детектор пламени
BSH Реле наличия пламени
BAH Верхняя предупредительная сигнализация детектора
пламени
DX Источник радиации для замера плотности
DT Трансмиттер плотности
DY Усилитель (сигнала) по плотности
DIC Регулятор плотности с индикаторами
JDE Первичный измерительный элемент для замера
плотности
DR Самописец регистрации плотности
FE Первичный измерительный элемент для замера расхода
FO Ограничительная диафрагма
FICV Ротаметр с регулятором расхода
FT Трансмиттер (датчик) расхода
FQI
Индикатор суммирования расхода
FQ
Сумматор расхода
Продолжение таблицы 3.1.2
FQT Трансмиттер суммирования расхода
FQHS Сумматор расхода с ручным переключателем
FQIS Сумматор расхода с индикатором и реле
FI Индикатор расхода
FR Самописец регистрации расхода
FSH
FSL
Реле верхней предупредительной установки расхода
Реле нижней предупредительной установки расхода
FAH
FAL
Верхняя предупредительная сигнализация расхода
Нижняя предупредительная сигнализация расхода
FY Соленоидный клапан или преобразователь
FV Регулирующий клапан расхода
FSLL Реле нижней предаварийной установки расхода
FALL Нижняя предаварийная сигнализация расхода
FDA Аварийный сигнал отклонения от значения установки по
расходу
FF Расчет (функция программного обеспечения)
PSY1 Электропневмопозиционер зрк
FSY Соленоидный клапан зрк
FIC Регулятор расхода с индикатором
FZSH Концевой выключатель – клапан открыт
FZSL Концевой выключатель – клапан закрыт
FZLL Индикация на рабочей станции – клапан закрыт
FZLH Индикация на рабочей станции – клапан открыт
HS Ключ ручного управления
HIC Ручной регулятор с индикацией
HY Соленоидный клапан или преобразователь
HV Клапан ручного
HX Управления пневматический распределитель
HZSL Концевой выключатель – клапан закрыт
HZSH Концевой выключатель – клапан открыт
HZLL Индикация – клапан закрыт
HZLH Индикация – клапан открыт
II Индикатор тока (амперметр)
IT Датчик тока
Продолжение таблицы 3.1.2
ISH Реле верхней предупредительной установки по току
ISL Реле нижней предупредительной установки по току
IAH Верхняя предупредительная сигнализация по току
IAL Нижняя предупредительная сигнализация по току
IA Сигнализация блокировки (активировано/сбой)
JT Трансмиттер (датчик) мощности
JI Индикатор мощности
ISL Реле нижней предупредительной установки по
мощности
JSH Реле верхней предупредительной установки по
мощности
UAH Верхняя предупредительная сигнализация по мощности
JAL Нижняя предупредительная сигнализация по мощности
KC Таймер или программирующее устройство
KV Соленоидный клапан – в линии
LI Индикатор уровня
LX Источник радиации для замера уровня
LC Контроллер уровня
LT Трансмиттер (датчик) уровня
LSH Реле верхней предупредительной установки по уровню
LSL Реле нижней предупредительной установки по уровню
JLSLL Реле нижней предаварийной установки по уровню
LSHH Реле верхней предаварийной установки по уровню
LIC Регулятор уровня с индикацией
LR Самописец регистрации уровня
LAH Верхняя предупредительная сигнализация по уровню
LAL Нижняя предупредительная сигнализация по уровню
LALL Нижняя предаварийная сигнализация по уровню
LAHH Верхняя предаварийная сигнализация по уровню
LY Соленоидный клапан или конвертер
LV Регулирующий клапан по уровню
LP Местная панель
LZSH Концевой выключатель – клапан открыт
LZSL Концевой выключатель – клапан закрыт
Продолжение таблицы 3.1.2
LZLL Индикация на рабочей станции – клапан закрыт
LZLH Индикация на рабочей станции – клапан открыт
LSYI Электропневмопозиционер зрк
LSY Соленоидный клапан зрк
LDA Сигнал отклонения по уровню
PI Индикатор давления / индикатор записки контура
PT Трансмиттер давления
PSH Реле верхней предупредительной установки по
давлению
PSL Реле нижней предупредительной установки по
давлению
PSHL Реле переключения низкой / высокой установки по
давлению
PDSL Реле нижней предупредительной установки по
дифференциальному давлению
PDSH Реле верхней предупредительной установки по
дифференциальному давлению
PSLL Реле нижней предаварийной установки по давлению
PSE Предохранительная (разрывная) мембрана по давлению
PDT Трансмиттер дифференциального давления
PIC Регулятор давления с индикатором
PDI Индикатор дифференциального давления
PDIC Регулятор дифференциального давления с индикацией
PAH Верхняя предупредительная сигнализация по давлению
PAL Нижняя предупредительная сигнализация по давлению
PAHH Верхняя предаварийная сигнализация по давлению
PALL Нижняя предаварийная сигнализация по давлению
PDAH Верхняя предупредительная сигнализация по
дифдавлению
PDAL Нижняя предупредительная сигнализация по
дифдавлению
PR Самописец регистрации давления
PY Соленоидный клапан или конвертер
PV Регулирующий клапан давления
Продолжение таблицы 3.1.2
PCV Саморегулирующий клапан давления
PSV Предохранитель / перепускной клапан
PZSH Концевой выключатель – клапан открыт
PZSL Концевой выключатель – клапан закрыт
PZLL Индикация на рабочей станции – клапан закрыт
PZLH Индикация на рабочей станции – клапан открыт
PSYI Электропневмолозиционер зрк
PSY Соленоидный клапан зрк
PDAHH Верхняя предаварийная сигнализация по дифдавлению
PDALL Нижняя предаварийная сигнализация по дифдавлению
QL Лампочка индикации кумулятивного сбоя системы
QA Аварийный сигнал кумулятивного типа
SV Предохранительный клапан
SE Элемент измерения скорости
SS Реле скорости
SSH Реле верхней предупредительной установки по скорости
SSL Реле нижней предупредительной установки по скорости
SAH Верхняя предупредительная сигнализация по скорости
SAL Нижняя предупредительная сигнализация по скорости
SI Индикатор скорости
TW Термокарман (измерительный карман)
TE Первичный температурный элемент
TT Трансмиттер (датчик) температуры
TSH Реле верхней предупредительной установки по
температуре
TSL Реле нижней предупредительной установки по
температуре
TSHH Реле верхней предаварийной установки по температуре
TSLL Реле нижней предаварийной установки по температуре
TIC Регулятор температуры с индикатором
TI Индикатор температуры
TAH Верхняя предупредительная сигнализация по
температуре
TAL
Нижняя предупредительная сигнализация по температуре
Продолжение таблицы 3.1.2
TAHH Верхняя предаварийная сигнализация по температуре
TALL Нижняя предаварийная сигнализация по температуре
TY Соленоидный клапан или конвертер
TV Клапан регулятора температуры
TCV Саморегулирующийся клапан по температуре
TDR Трансмиттер разности температур
TDA Аварийный сигнал отклонения по температуре
TZSH Концевой выключатель – клапан открыт
TZSL Концевой выключатель – клапан закрыт
TZLL Индикация на рабочей станции – клапан закрыт
TZLH Индикация на рабочей станции – клапан открыт
TSYI Электропневмопозиционер зрк
TSY Соленоидный клапан зрк
UA Кумулятивный аварийный сигнал
VT Трансмиттер (датчик) вибрации
VI Индикатор вибрации
VSH Реле нижней предупредительной установки по вибрации
VSHH Реле верхней предупредительной установки по
вибрации
VAH Верхняя предупредительная сигнализация по вибрации
VAHH Верхняя предаварийная сигнализация по вибрации
WT Датчик веса
WIC Регулятор веса с индикатором
WSH Реле верхней предупредительной установки по весу
WSHH Реле верхней предаварийной установки по весу
WAH Верхняя предупредительная сигнализация по весу
WAHH Верхняя предаварийная сигнализация по весу
WSLH Переключатель веса “низкий / высокий”
WALH Сигнализация переключения веса
XV Двухпозиционный клапан
XA Отключения надува с местной панели
XY Соленоидный клапан
XS Реле
XZSH Концевой выключатель – клапан открыт
Окончание таблицы 3.1.2
XZSL Концевой выключатель – клапан закрыт
XZLH Индикация – клапан открыт
XZLL Индикация – клапан закрыт
XX Пневматический распределитель
YAL Нижняя предупредительная сигнализация по двигателю
YLH Лампочка световой индикации о работе двигателя
YSLH Реле состояния двигателя
YS Реле управление двигателем (местное / дистанционное)
YL Индикатор управления двигателем (местное /
дистанционное)
YLL Лампочка световой индикации остановки двигателя
ZL Световая индикация положения
ZS Оконечный выключатель (концевики)
ZI Индикатор положения
ZT Трансмиттер (датчик) положения
ZAL Предупредительная сигнализация “закрыто”
IZAH Предупредительная сигнализация “открыто”
ZLH Индикатор “открыто” (лампочка)
ZLL Индикатор “закрыто” (лампочка)
ZSH Реле положения – открыто
ZSL Реле положения – закрыто
ZX Пневматический распределитель
Коды контуров РСУ и ПАЗ
Для взрывоопасных объектов требуется соблюдение требований
по резервированию систем контроля параметров, а также по
обеспечению резервирования необходимого типа для систем
безопасности с информационной, временной и функциональной
избыточностью, и наличием систем диагностики и самодиагностики.
Однако в некоторых случаях интересы РСУ и ПАЗ могут пересе-
каться не только на логическом, но и на физическом уровне. Для того
чтобы выделить контуры "совместного ведения" (например, при ис-
пользовании одного общего входа) на фоне ординарных контуров
управления РСУ, в системе ПАЗ в их кодировку добавлена буква S.
Примеры: FICS, LICS, PICS, TICS. При этом в РСУ
соответствующий символ S заменяется символом А: FICA, LICA, PICA,
TICA.
Однако нет никаких препятствий к тому, чтобы использован,
совпадающие коды и в системе ПАЗ, и в РСУ на основе единого
символа S: FCS, LCS, PCS, TCS.

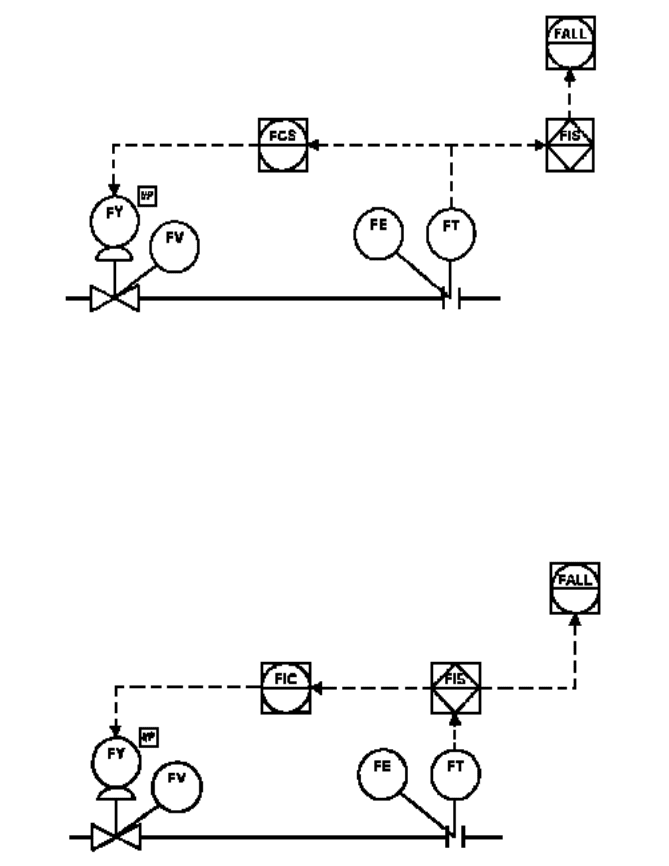

Примером подобного раздвоения одного общего входа и для
РСУ, и для ПАЗ является следующая схема контура управления и
защиты:
Рис. 3.1.1
Стандартный способ обвязки в подобной ситуации
предписывает пропускать сигнал сначала через ПАЗ, а только
потом из ПАЗ в РСУ:
Рис..3.1.2
