При неполной смачиваемости поверхности водой возникшему пузырьку

легче отодвинуть молекулы воды от твердой поверхности или от остаточного

гидратного слоя, чем оторвать эти молекулы одну от другой. Этим и можно

объяснить преимущественное образование пузырьков не в объеме воды, а на

твердой поверхности.

1.3.5. Кинетика и модели флотационного процесса

Кинетика флотационного процесса

Механизм минерализации очень сложный. Одна и та же минеральная

частица в зависимости от условий столкновения с пузырьком может закреп-

ляться или не закрепляться на нем.

К.Л.Сазерленд установил, что вероятность столкновения частицы с пу-

зырьком тем больше, чем больше ее размеры.

О.С.Богданов пытался рассчитать вероятность флотации по величине

произведения вероятности столкновения частиц с пузырьками и вероятности

их закрепления. Расчеты показали, что с уменьшением размеров частиц сни-

жается вероятность столкновения и увеличивается вероятность закрепления.

Но это было получено лишь в идеализированных условиях.

Поэтому при оценке вероятности флотации необходимо исходить из ка-

чественных представлений и учитывать в каждом конкретном случае лишь

главные факторы, определяющие эту вероятность.

Кинетика флотационного процесса характеризуется зависимостью из-

влечения ε флотирующегося минерала от времени t, т. е. ε= f (t).

Производная

представляет собой скорость флотации.

Практически скорость флотации характеризуется ее продолжительно-

стью, необходимой для получения определенного процента извлечения:

Для расчета скорости флотации было предложено большое количество

формул. К числу наиболее распространенных можно отнести формулу Бело-

глазова К.Ф., который рассматривал процесс флотации как сумму отдельных

процессов прилипания, а так как в процессе участвует большое количество

частиц и пузырьков он применил статистический метод.

Обозначим:

n – число исходных частиц

x – число частиц, перешедших в пену за время t

n−х – число частиц, оставшихся в пульпе

N – количество пузырьков, поступающих в единицу времени

Тогда:

За время dt пройдет Ndt пузырьков

Тогда:

Число столкновений частиц с пузырьком Ndt (n-x)

Тогда сфлотируется:

dx= Ndt (n−x)ϕ

ϕ – вероятность устойчивого закрепления частиц на пузырьках

Перенося влево величину n - x и интегрируя, получим:

∫∫

−

закр

dtN

Деля числитель и знаменатель первого интеграла на n и заменяя

че-

рез

(извлечение в долях единиц), а N ϕ через К получим:

−

Величина

−

названа коэффициентом удельной скорости флотации.

Его величина не зависит от того, сколько частиц минерала было сфло-

тировано за время, предшествующее рассматриваемому.

Следует помнить, что в формуле Белоглазова К.Ф. не учтено:

1. Минеральные частицы не однородны по крупности (скорость извле-

чения у них разная).

2. Наличие сростков, которые флотируются с меньшей скоростью, чем

минеральные зерна.

Поэтому в реальных условиях неизбежно некоторое отклонение от

уравнения Белоглазова

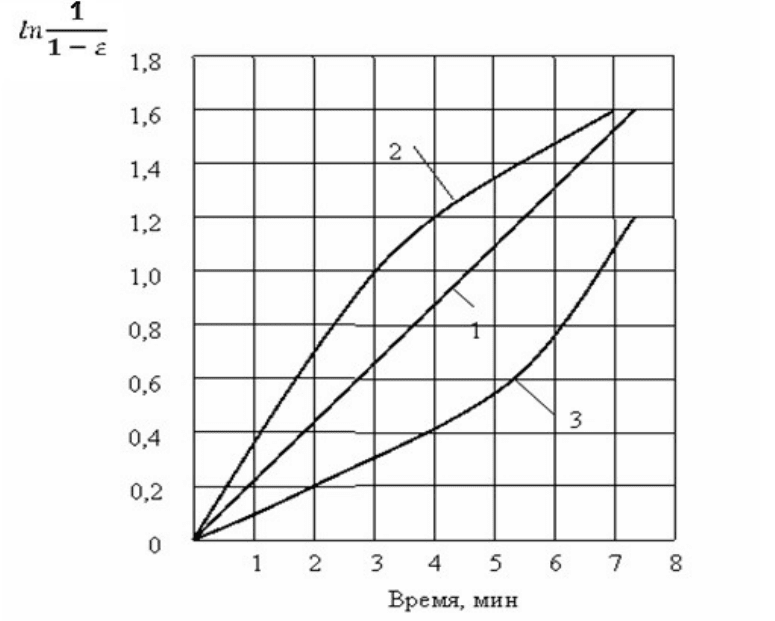

Кривые изменения коэффициента удельной скорости флотации, по-

строенные в координатах

−

на основании результатов дробной флота-

ции, могут иметь три принципиально отличные формы (рис. 1.10.)

Рис.1.10. Характер изменения коэффициента удельной скорости флотации

Прямолинейная зависимость (кривая 1) свидетельствует о том, что фло-

тация протекает все время с постоянной скоростью.

Выпуклая форма кривой 2 свидетельствует об уменьшении скорости

флотации к концу процесса. Это может быть следствием удаления из пульпы

в первые минуты более легкофлотируемых зерен, уменьшения концентрации

реагентов в пульпе.

Вогнутая форма кривой 3 показывает, что к концу флотации ее скорость

возрастает, причиной этого может быть выведение тонких шламов из пульпы

в первые минуты флотации, повышение извлечения за счет более длительного

контактирования минералов с реагентами и воздухом (кислородом), аэрации

пульпы.

Чтобы улучшить флотацию (согласно кривой 2) целесообразно:

• Попробовать подать собиратель порционно по фронту флотации.

• Подать (дополнительно) собиратель в последние камеры.

В случае получения кривой аналогичной кривой 3 следует:

• Перед флотацией провести обесшламливание .

• Увеличить время контактирования с реагентами путем переноса точек

подачи реагентов ближе к началу схемы.

Модели флотации

Кинетическая модель процесса флотации необходима для разработки

научных принципов расчета и конструирования новых флотационных аппара-

тов, проектирования флотационных фабрик с учетом требования контроля и

автоматизации, построения схем управления процессом в режиме автомати-

ческого регулирования.

К настоящему времени предложено несколько типов моделей:

• Модель четырех состояний

• Двухфазная модель флотации

• Однофазная модель флотации

Степень описания процесса флотации предложенными моделями недо-

статочна. Они не позволяют с необходимой точностью предсказывать ре-

зультаты флотации. Параметры моделей можно определить только экспери-

ментально. Причиной этого является многогранность, многофакторность фло-

тационного процесса и отсутствие достоверного аналитического описания

гидродинамических флотационных аппаратов, физико-химических условий

флотации, скорости минерализации пузырьков и их движения и процессов в

пенном слое.

Лекция 6

План лекции:

1. Назначение и классификация флотационных реагентов [1 с.123-124, 3

с.48-49]

2.Основные формы закрепления реагентов [2 с.88-94, 3 с.49-64]

2. ФЛОТАЦИОННЫЕ РЕАГЕНТЫ

2.1. НАЗНАЧЕНИЕ И КЛАССИФИКАЦИЯ ФЛОТАЦИОННЫХ РЕА-

ГЕНТОВ. ОСНОВНЫЕ ФОРМЫ ЗАКРЕПЛЕНИЯ РЕАГЕНТОВ

Назначение и классификация флотационных реагентов

Возможность флотационных явлений обусловлена разницей в удельных

свободных поверхностных энергиях на границе раздела фаз. В обычной наи-

более важной в практическом отношении пенной флотации участвуют три

фазы: вода, минерал, воздух. Назначением флотационных реагентов является

направленное изменение поверхностной энергии на границе раздела этих фаз

в целях изменения показателя флотируемости разделяемых минералов, числа

и размера пузырьков воздуха, прочности пены. Прогресс в области флотаци-

онного обогащения в значительной мере определяется совершенствованием

реагентного режима, улучшением способов использования флотационных ре-

агентов, разработкой и внедрением новых эффективных реагентов и их соче-

таний.

Флотационные реагенты могут быть органическими или неорганиче-

скими соединениями, а также их растворами или смесями. Одни из них обра-

зуют в водной фазе пульпы истинные растворы ионно-молекулярной дис-

персности, другие растворяются весьма слабо, образуя коллоидно-дис-

персные растворы, эмульсии и тонкие взвеси. Номенклатура реагентов насчи-

тывает сотни наименований.

Современная классификация предусматривает разделение флотацион-

ных реагентов в зависимости от их роли при флотации на следующие группы:

– Пенообразователи, представляющие собой различные гетерополяр-

ные органические соединения, которые в результате их адсорбции на поверх-

ности раздела жидкость − газ облегчают диспергирование воздуха на мелкие

пузырьки, препятствуют слиянию пузырьков и повышают прочность пены;

– Собиратели, представляющие собой органические вещества, способ-

ные закрепиться на поверхности извлекаемых минералов и резко увеличить

их флотируемость;

– Депрессоры, или подавители, к которым относятся реагенты понижа-

ющие флотируемость тех минералов, извлечение которых в пенный продукт

нежелательно в данной операции;

– Активаторы, к которым относятся реагенты, способствующие за-

креплению собирателя на поверхности, гидрофобизации поверхности и фло-

тации извлекаемого минерала;

– Регуляторы pH среды, к которым относятся реагенты, влияющие на

процессы взаимодействий собирателей, депрессоров и активаторов с минера-

лами. Основное назначение их состоит в регулировании ионного состава

пульпы, процессов диспергирования и коагуляции тонких шламов.

Депрессоры, активаторы и регуляторы среды часто относят к одной

группе и называют м о д иф и к а т ора м и , поскольку один и тот же реагент

может выполнять различную роль при флотации.

Классификация реагентов в известной степени условна. Так, например,

имеются собиратели, обладающие свойствами пенообразователей, и пенооб-

разователи, проявляющие собирательное действие. Регулятор, являющийся в

одном случае подавителем, может оказаться в других условиях активатором;

ввиду этого правильнее говорить об активирующем или подавляющем дей-

ствии того или иного реагента-регулятора.

Ко всем флотационным реагентам предъявляются следующие требова-

ния: селективность действия, стандартность качества, дешевизна и недефи-

цитность, нетоксичность, удобство в применении (устойчивость при хране-

нии, хорошая растворимость в воде, отсутствие неприятного запаха при хра-

нении и применении и т. д.).

Направленное изменение поверхностной энергии раздела фаз под дей-

ствием флотационных реагентов достигается в результате их химических вза-

имодействий в объеме жидкой фазы и адсорбции на поверхности, возмож-

ность протекания которых зависит от природы и состояния межфазной по-

верхности и реагентов в пульпе.

Основные формы закрепления реагентов

Уже давно определено, что воздействие реагентов на процесс флотации

связанно с закреплением их на поверхности пузырьков или частиц минералов

(адсорбцией).

В большинстве случаев закрепление реагентов как на поверхности воз-

душных пузырьков, так и на минеральных частицах происходит путем ад-

сорбции на границе раздела фаз.

Адсорбция представляет собой самопроизвольный процесс, сопрово-

ждающийся уменьшением свободной энергии системы и выделением опреде-

ленного количества тепла.

Взаимодействие реагентов с поверхностью минералов может быть фи-

зическое и химическое.

При физической адсорбции связь с кристалической решеткой осуще-

ствляется за счет сил межмолекулярного притяжения (Ван-дер-Ваальса) и она

не сопровождается электронными процессами.

Хемосорбция обусловлена валентными или химическими силами.

Из этого принципиального различия вытекают и другие:

1. При физической адсорбции тепловой эффект, а следовательно, и

прочность связи с молекулами или ионами невелика (около 400-2000

кал/моль).

При хемосорбции он более значителен (до 35000 кал/моль).

2. Обратимость адсорбции.

Хемосорбция необратима и химически адсорбированный слой не сни-

мается даже при многократной промывке.

3. Хемосорбция отличается специфичностью действия на минерал, что

имеет существенное значение при флотации.

4. Физическая адсорбция отмечается большой скоростью, по сравнению

с химической адсорбцией. У последней она изменяется в широких пределах.

5. Для физической адсорбции характерно более равномерное распреде-

ление реагента на поверхности твердой фазы, при химической адсорбции –

реагент, прежде всего, закрепляется на активных участках, а затем уже на

остальных (может быть на отдельных участках полислойное покрытие).

Химическая адсорбция подразделяется на:

– обменную,

– активированную,

– потенциалоопределяющую.

Обменная адсорбция

Обменная адсорбция подчиняется правилу Панета-Фаянса: адсорбция

иона, не входящего в состав кристаллической решетки тем лучше, чем мень-

ше растворимость соединения, образуемого этим ионом с противоположно

заряженным ионом кристаллической решетки.

Активированная адсорбция

Активированная адсорбция является основой гетерогенного катализа

(твердая фаза является катализатором). Например, в случае олеиновой кисло-

ты возможно образование:

Потенциал определяющая адсорбция или специфическая адсорбция

определяется тремя причинами:

1) ионизацией или растворением минералов;

2) адсорбцией минералом ионов из раствора;

3) адсорбцией молекул, имеющих значительный дипольный момент.

Рис.2.1. Варианты адсорбции гетерополярных

реагентов на поверхности пузырька

где: а – слабая концентрация,

б – повышенная, в – высокая.

Закрепление реагентов на поверхности воздушных пузырьков

Носителем свободной поверхностной энергии на разделе фаз вода – воз-

дух является мономолекулярный слой молекул воды.

Расчеты, показывают, что для изолированной молекулы поверхностно-

активного вещества горизонтальное положение на поверхности раздела вода-

воздух соответствует минимальной энергии, т.е. наиболее выгодно в энерге-

тическом отношении (рис. 2.1).

Лекция 7

План лекции:

1. Собиратели [2 с.109-113, 3 с.66-67]

2. Сульфгидрильные собиратели [2 с.132-145, 3 с.88-99]

2.2. СОБИРАТЕЛИ

Собиратели – это органические вещества, способствующие прилипа-

нию минеральных частиц к пузырькам воздуха.

Молекулы ионногенных собирателей имеют сложное строение и состо-

ят из 2х частей, отличных по своим свойствам – аполярной и полярной.

Аполярная часть – молекулы представляет собой углеводородный ради-

кал, который практически не взаимодействует с диполями воды и характери-

зуется явно выраженной гидрофобностью, связанной с наличием у углеводо-

родных радикалов весьма слабых боковых остаточных сил Ван–дер–Вальса

при высоком значении сил связи внутри самих углеводородных цепей.

Полярная часть молекулы, в противоположность аполярной, отличает-

ся способностью к взаимодействию с водой.

На рисунке 2.2 представлена классификация реагентов – собирателей.

На рисунке 2.3 показаны в силовом изображении энергия химического

взаимодействия – А между катионами решетки минерала и полярными груп-

пами собирателя, а также энергия дисперсного взаимодействия – Б между уг-

леводородными цепями собирателя.

Адсорбционное закрепление молекул собирателя на поверхности мине-

рала приводит к ослаблению силовых полей, создаваемых поверхностными

атомами его кристаллической решетки, связи диполей воды с поверхностью

минерала разрушаются.

Рис.2.2. Классификация реагентов-собирателей

Рис.2.3. Энергия взаимодействия собирателя

с минералом

Неионогенны

е − это

жидкие

апполярные

углеводород

неопределённы

м химическим

составом

(смолы,

судьфидизиров

анный и

окисленный

керосин и др.)

КАТИООННЫЕ

(гидрофобизирующим

ионом является

катион)

солидофильная группа

на основе пяти

валентного азота

АНИОННЫЕ

(гидрофобизирующим

ионом является анион)

солидофильная группа

различного состава

ионогенные

Собиратели с солидофильными

группами на основе анионов

органических и сульфокислот

Собиратели с солидофильными

группами на основе анионов 2х

валентной серы

Собиратели с

карбоксильной

солидофильной

группой

(органические

кислоты и мыла)

Собиратели с

солидофильными

группами на основе

анионов серной кислоты

аа

Собиратели типа

ксантогенатов с

солидофильной

группой

Собиратели типа

дитиофосфатов с

солидной группой

Реагенты собиратели

Появление в зоне расположения гидратных слоев у поверхности мине-

рала гидрофобных групп собирателя, практически невзаимодействующих с

водой ведет:

1. К снижению устойчивости гидратных слоев и уменьшению их тол-

щины.

2. Увеличению гистерезиса смачивания минерала, проявляющемуся в

замедлении передвижения трехфазового периметра смачивания и возникнове-

нию известной жесткости его закрепления.

3. Сокращению времени прилипания в тысячи и десятки тысячи раз.

4. Увеличению прочности прилипания воздушного пузырька к мине-

ральным частицам и, следовательно, повышению извлечения.

2.2.1. Сульфгидрильные собиратели

Ксантогенаты

К сульфгидрильным собирателям относятся реагенты, содержащие в

своем составе сульфгидрильную группу. Ксантогенаты (техническое название

−ксантаты) и дитиофосфаты (техническое название −аэрофлоты) являются

важнейшими реагентами собирателями, наиболее широко применяемыми при

флотации сульфидных руд цветных металлов, а также руд благородных ме-

таллов.

Ксантогенаты −это соли ксантогеновых кислот.

ROCSSH −ксантогеновая кислота.

ROCSSK −калиевая соль ксантогеновой кислоты (более употребляемое

название – ксантогенат калия).

Этиловый ксантогенат калия −C

OCSSK или CH

OCSSК.

Пропиловый ксантогенат −C

OCSSK или CH

OCSSK.

Бутиловый ксантогенат −C

OCSSK или CH

OCSSК.

Амиловый ксантогенат −C

OCSSK или CH

OCSSK.

Структура молекулы ксантогената:

SMe

COR

−−
