3 ПОДГОТОВКА ПРОГРАММЫ
3-322
Отображаемые в меню данные соответствуют следующим типам резьбы::
(a)
METRIC
THRD(M)
: Метрическая резьба.
(b)
UNFY
THRD(UN)
: Универсальная резьба.
(c)
PIPE
THRD(PT)
: Коническая трубная резьба (PT).
(d)
PIPE
THRD(PF)
: Параллельная трубная резьба (PF).
(e)
PIPE
THRD(PS)
: Коническая трубная резьба (PS).
(f)
OTHER
: Другие типы резьбы.
- В случае выбора метрической резьбы на экране появится сообщение NOMINAL SIZE OF
TAP? (Номинальный диаметр метчика). В этом случае необходимо установить
номинальный диаметр обрабатываемой метчиком резьбы.
Пример. Для нарезания метчиком резьбы M8:
Нажать по порядку клавиши
METRIC
THRD(M)
,
8
, и
INPUT
.
- В случае выбора универсальной резьбы на экране появится сообщение TAP NOMINAL
SIZE <MENU > INPUT>→ (Номинальный диаметр метчика <меню>ввод>), и меню будет
иметь:
No.
H(1/2)
HALF
Q(1/4)
QUARTER
E(1/8)
EIGHTH
S(1/16)
SIXTENTH
NOM-φ
SELECT
С помощью меню установить номинальный диаметр обрабатываемой метчиком резьбы.
Пример 1. Обработка метчиком универсальной резьбы размером 3/4 — 16UN.
Нажать по порядку клавиши
UNFY
THRD(UN)
,
Q(1/4)
QUARTER
,
3
,
–
,
1
,
6
, и
INPUT
.
Пример 2. Обработка метчиком универсальной резьбы размером 1-1/8 — 7UN.
Нажать по порядку клавиши
UNFY
THRD(UN)
,
E(1/8)
EIGHTH
,
9
,
–
,
7
, и
INPUT
.
Пример 3. Обработка метчиком универсальной резьбы размером No. 1 — 16UN.
Нажать по порядку клавиши
,
No.
,
1
,
–
,
1
,
6
, и
INPUT
.
- Кроме того, после нажатия клавиши меню [NOM-φ SELECT], появляется следующее
окно номинального диаметра метчика, что позволяет ввод желаемого номинального
диаметра резьбы, выбираемый с помощью клавиш курсора.
ПОДГОТОВКА ПРОГРАММЫ 3
3-323

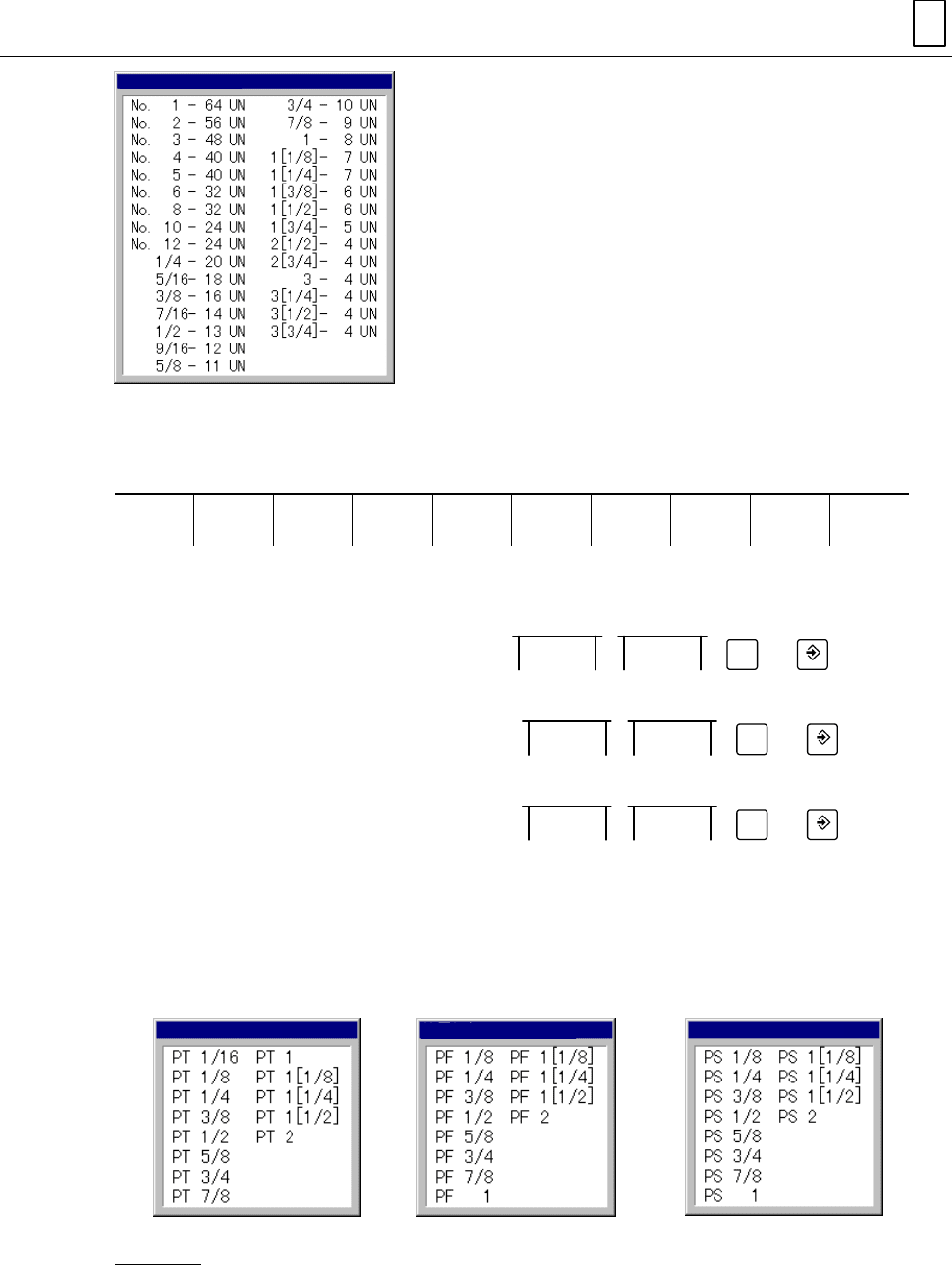

UNIFY THREAD
- В случае выбора трубной резьбы на экране появится сообщение TAP NOMINAL SIZE
<MENU → INPUT>? (Номинальный диаметр метчика <меню > ввод>), и меню будет
иметь вид:
H(1/2)
HALF
Q(1/4)
QUARTER
E(1/8)
EIGHTH
S(1/16)
SIXTENTH
NOM-
φ
SELECT
С помощью меню установить номинальный диаметр обрабатываемой метчиком резьбы.
Пример 1. Обработка метчиком трубной резьбы размером PT3/8.
Нажать по порядку клавиши
PIPE
THRD(PT)
,
E(1/8)
EIGHTH
,
3
, и
INPUT
.
Пример 2. Обработка метчиком трубной резьбы размером PF1/4.
Нажать по порядку клавиши
PIPE
THRD(PF)
,
Q(1/4)
QUARTER
,
1
, и
INPUT
.
Пример 3. Обработка метчиком трубной резьбы размером.
Нажать по порядку клавиши
PIPE
THRD(PS)
,
E(1/8)
EIGHTH
,
1
, и
INPUT
.
- Кроме того, после нажатия клавиши меню [NOM-φ SELECT], появляется следующее
окно номинального диаметра метчика, что позволяет ввод желаемого номинального
диаметра резьбы, выбираемый с помощью клавиш курсора.
[Коническая трубная
резьба (PT)]
[Коническая трубная
резьба (PF)]
[Коническая трубная
резьба (PS)]
PIPE THREAD PT
PIPE THREAD PF
PIPE THREAD PS
[3] PITCH
Установить подачу деталей для нарезания внутренней резьбы при токарной обработке
(подача используемого токарного инструмента блока нарезания внутренней резьбы). При
вводе в пункт [2] NOM-DIA соответствующего номинального диаметра инструмента,
данные автоматически настраиваются, за исключением специальных типов резьбы.
Однако вместо этого можно также быть ввести любые данные.
3 ПОДГОТОВКА ПРОГРАММЫ
3-324
3-16-2 Установка данных последовательности инструмента
SNo. TOOL NOM. No. # PAT. DEP-1 DEP-2/NUM. DEP-3 FIN-X FIN-Z C-SP FR M M M
1
↑ ↑ ↑ ↑ ↑ ↑ ↑
↑
↑ ↑ ↑
[1] [2] [3] [4] [5] [6] [7] [8] [9] [9] [9]
Примечание 1
. : Установка данных здесь необязательна.
Примечание 2. В последовательности инструментов, автоматически
предлагается использование максимально до двух следующих
инструментов.
Обработка Модель
1 Автоматически выбирается один инструмент для токарной
обработки.
[1] Инструмент
(Название)TOOL (Name)
Название используемого инструмента для обработки устанавливается автоматически.
Для изменения инструмента, при переходе на данный пункт, высвечивается следующее
меню:
GENERAL
GROOVE
THREAD
T.DRILL
T.TAP
SPECIAL DRILL
[2] Инструмент
(Обрабатываемый сегмент детали)
Как показано ниже, для изменения инструмента, при переходе на данный пункт,
демонстрируется соответствующее меню в соответствии с названием инструмента,
выбранного в пункте [1] «Инструменты» (Название)TOOL (Name).
- При выборе одной из следующих опций: GENERAL (резец общего назначения),
GROOVE (канавочный резец) или THREAD (метчик):
OUT
OUTER
DIAMETER
IN
INNER
DIAMETER
EDG
EDGE
IN
INNER
(BAK)
EDG
EDGE
(BAK)
- При выборе либо клавиши T-DRILL (блок сверления при токарной обработке), либо
T-TAP (блок нарезания внутренней резьбы при токарной обработке):
EDG
EDGE
EDG
EDGE
(BAK)
- При выборе клавиши SPECIAL (специальный резец):
0001 0002 0003 0004 0005 0006 0007 0008 0009
При создании блока прорезания канавок, в соответствии с выбранным для данного блока
сегмента обработки, обычно выбирают следующие инструменты:
Часть в блоке
(Обрабатываемый
сегмент)
Инструмент
(Название)
Инструмент (Обрабатываемый сегмент)
Передний торец (FACE) Метчик Обработка кромок (EDG EDGE)
ПОДГОТОВКА ПРОГРАММЫ 3
3-325
Задний торец (BACK) нарезания
внутренней
резьбы при
токарной
обработке
Обработка кромок ( EDG EDGE), задняя панель (BAK)
Примечание. Вышеупомянутый пример применяется, когда необходимо использование
наилучшим образом подходящих инструментов для общей модели контура
токарной обработки. Для определенных контуров могут подходить и другие
инструменты, не указанные в вышеупомянутом примере.
[3] NOM.
(Номинальный диаметр)
Указать диаметр сверлимого отверстия (нoминальный диаметр токарного сверла).
[4] NOM.
(Индекс)
Для определения идентичных инструментов (с идентичным названием) и идентичным
номинальным размером из меню необходимо выбрать код.
A B C D E F G H
HEAVY
TOOL
>>>
[5] NOM.
(Выбор револьверной головки)
Для станка, оборудованного верхней и нижней револьверными головками, выберите ту
револьверную головку, на которую помещается используемый инструмент. Появится
следующее меню.
См. описание соответствующей позиции для блоков обработки прутковых заготовок BAR.
SET
UPPER
TURRET
SET
LOWER
TURRET
[6] № (Номер приоритета)
Задание уровней приоритета в последовательности обработки. Описание данного пункта
см. в пункте BAR.
[7] #
(Позиция отвода нижней револьверной головки)
Для станка, оборудованного нижней и верхней револьверными головками, указать
позицию, в которую будет выдвигаться нижняя револьверная головка при обработке
заготовок, при использовании только верхней револьверной головки.
Отображается следующее меню.
LOWER
TURRET
POS.1
LOWER
TURRET
POS.2
Примечание. Подробные данные пунктов [5] и [7], имеются в главе 5, “КОНТРОЛЬНЫЕ
ФУНКЦИИ НИЖНЕЙ РЕВОЛЬВЕРНОЙ ГОЛОВКИ”.
[8] C-SP
Указать окружную скорость шпинделя токарного станка.
См. описание соответствующей позиции для блоков обработки прутковых заготовок BAR.
[9] M
3 ПОДГОТОВКА ПРОГРАММЫ
3-326
Указать выделяемый инструменту М-код сразу после автоматической смены
инструмента.
См. описание соответствующей позиции для блоков обработки прутковых заготовок BAR.
ПОДГОТОВКА ПРОГРАММЫ 3
3-327
3-16-3 Установка данных последовательности профиля
РИС SPT-Z FPT-Z
1 [1] [2]
[1] SPT-Z, [2] FPT-Z
Установить координаты начальной и конечной точки контура резьбы.
Сверление передней
поверхности
Сверление задней
поверхности
Полный участок
нарезания
резьбы
Полный участок
нарезания
резьбы
Конечная
точка
Конечная
точка
Начальная
точка
Начальная
точка
90
50
40
SPT-Z
0.
FPT-Z
40.
SPT-Z
90.
FPT-Z
50.
Запись программы 3
3-317
3 Запись программы
3-16
Стр. 3-317
Рис. 3-1
Таблица 3-1Таблица 3-2Таблица 3-3
3 Запись программы
3-318
3-17 Другие блоки
Также предусмотрены одиннадцать дополнительных блоков:
- Блок обработки с программой ручного управления
- Блок М-кодов
- Блок выбора шпиндельной головки
- Блок передачи заготовки
- Блок подпрограммы
- Блок завершения программы
- Блок синхронной обработки
- Блок обработки двух заготовок
- Блок измерения координат
- Блок измерения заготовки
- Блок измерения инструмента
Запись программы 3
3-319
3-18 Блок обработки с программой ручного управления (MANL PRG)
Блок обработки с ручным управлением программой добавляется к блокам точения и
фрезерования (BAR, CPY, CORNER, FACING, THREAD, T. GROOVE, T. DRILL и T. TAP
units and point/line/face machining units).
В данных блоках обработки траектория соответствующего инструмента согласно данным
блока и данным последовательности устанавливается автоматически, тогда как в блоке,
программируемом вручную, оператор сам устанавливает траекторию движения
инструмента
Выбрать данный блок, если необходимо выполнить тип или операцию обработки,
которые не могут быть заданы в стандартных блоках или более удобным способом
является непосредственная установка траектории инструмента.
Выбрать данный блок, используя кнопку меню [MANUAL PROGRAM] (Ручное управление
программой)
3-18-1 Установка данных блока
UNo. UNIT TOOL NOM-φ No. # POS-B
∗ MANL PRG [1] [2] [3] [4] [5]
[1] TOOL(Инструмент)
Выбрать инструмент, будет использоваться, если инструмент не выбран будет
использован доступный в данный момент инструмент.
Выбрать клавишу меню, соответствующую, необходимому инструменту. Нажать клавишу
меню [ >>> ] , смена меню происходит в данной последовательности a → b → c → a.
ENDMILL FACEMILL CHAMFER
CUTTER
BALL
ENDMILL
OTHER
TOOL
TOUCH
SENSOR
>>>
a
CENTER
DRILL
DRILL BACKSPOT
FACER
REAMER TAP BORING
BAR
BACK
BOR.BAR
CHIP
VACUUM
>>>
b
GENERAL
GROOVE
THREAD
T.DRILL
T.TAP
SPECIAL
>>>
c
[2] NOM-φ(Номинальный диамент инструмента)
Ввести номинальный диаметр инструмента с помощью числовых клавиш. Можно ввести
величину от 0.1 до 999.9.
По причине одинакового обозначения и одинаковой длины разных материалов, требуется
вводить идентификационный код, чтобы различать их.
Идентификационный код выбирается из следующего меню.
A B C D E F G H HEAVY
TOOL
>>>
Для тяжелого инструмента нажать клавишу меню[HEAVY TOOL]. (Тяжелый инструмент),
будет отображено меню идентификационного кода тяжелого инструмента. Затем выбрать
требуемый пункт меню.
На станках с нижней револьверной головкой, выбрать головку, в которой будет закреплен
инструмент. На экран будет выведено следующее меню The following menu is displayed
(При выборе пункта меню [SET UPPER TURRET] (Верхняя револьверная головка),
3 Запись программы
3-320
столбец будет оставаться пустым; при выборе пункта меню [SET LOWER TURRET]
(Нижняя револьверная головка), в столбце появится знак “
”).
Более подробное описание см. в разделе 5, «КОНТРОЛЬНЫЕ ФУНК ЦИИ НИ
ЖН Е Й РЕВОЛЬВЕРНОЙ ГОЛОВКИ».
SET
UPPER
TURRET
SET
LOWER
TURRET
Примечание. При выборе в меню TOOL (Инструмент) одного из пунктов меню
[END MILL] (Концевая фреза), [FACE MILL] (Торцевая фреза),
[CHAMFER CUTTER] (Зенковка) и пункта меню [BALL ENDMILL]
(Сферическая концевая фреза), в случае, если в окне TOOL FILE
(Файл данных на инструмент) не был заранее задан фактический
диаметр инструмента, появится предупредительное сообщение
434 NO ASSIGNED TOOL IN TOOL FILE (434 В файле
на
инструмент отсутствуют данные).
[3] No.(Номер)
Определить номер приоритета обработки (приоритетная обработка, последовательная
обработка). Существуют три способа ввода данных:
- № приоритета. в приоритетной обработке:
С помощью числовых клавиш ввести номер от 0 до 99.
- № приоритета. в последовательной обработке:
Нажать клавишу меню [DELAY PRIORITY] (Установка приоритета), затем с помощью
числовых клавиш ввести номер от 0 до 99.
MACHINING № приоритета?
DELAY
PRIORITY
PRI.No.
CHANGE
PRI.No.
ASSIGN
PRI.No.
ALL ERAS
SUB PROG
PROC END
- Без ввода данных: Стандартная обработка:
порядок обработки не установлен.
Примечание. Более подробное описание см. в Главе
4, “Функции приоритета для одного и того же инструмента.”
[4] #
(Номер одновременной обработки или позиция отвода нижней револьверной
головки)
Для станка, оборудованного нижней и верхней револьверными головками, использование
инструментов, установленных на обеих револьверных головках, укажите номер
одновременной обработки. Также возможно указать позицию, в которую будет
выдвигаться нижняя револьверная головка при обработке заготовок, при использовании
только верхней револьверной головки.
Отображается следующее
меню:
LOWER
TURRET
POS.1
LOWER
TURRET
POS.2
Примечание. Подробные данные пункта [4] имеются
в главе 5, “ К ОНТ РОЛЬНЫЕ ФУНК ЦИИ НИЖ
НЕЙ РЕВОЛЬВЕРНОЙ ГОЛОВКИ” .
