3.4 Автоматизация выборки компенсационных устройств

3.4.1 Автоматизация выборки компенсационных устройств

на основе параметрических характеристик поковок

Процесс формирования выборки КУ штампов МГШ на основе ве-

рификации параметрических характеристик поковок и компенсаторов

в общем случае описывается модульным идентификационным алго-

ритмом, представленным в виде блок-схемы (рис. 3.2 [17, 2, 3]).

Алгоритм описывает процесс расчета и верификации параметров

поковки по всем признакам классификации в иерархической последо-

вательности, а также регламентирует процесс и определяет

принцип

идентификации соответствующих заданным параметрам поковки ком-

пенсаторов с присвоением определенного значения весового коэффи-

циента каждому параметру рассматриваемых КУ с нахождением сум-

марного весового коэффициента для каждого компенсатора по всем

верифицированным параметрам.

Алгоритм состоит из четырех модулей (рис. 3.2). В модуле М1

осуществляют ввод исходных данных и расчет параметров поковки, во

втором модуле М2 определяют количество диапазонов для каждого

верифицируемого параметра, в третьем модуле (М3) проводят верифи-

кацию параметров посредством перебора их значений по всем диапа-

зонам и присвоением весового коэффициента для идентифицирован-

ных по данному параметру компенсаторов, в четвёртом модуле (М4)

осуществляется вывод на печать суммарных весовых коэффициентов

для всех КУ

, значение суммарного весового коэффициента которых

больше или равно 80%.

Процесс функционирования алгоритма начинается с ввода исход-

ной информации о геометрических размерах поковки, точности ис-

пользуемой заготовки, виде деформации, поверхности разъема штампа

и программе выпуска изделий (блок 1.1). В автоматизированном режи-

ме информация вводится по запросу программы (при расчете на ЭВМ).

Во втором

блоке первого модуля начинается автономное функ-

ционирование алгоритма – описывается количество верифицируемых

параметров

i = 1..n, где i – номер верифицируемого параметра, n –

количество верифицируемых параметров (блок 1.2).

В блоке 1.3 проводится расчет параметров поковки N

. Первые

шесть параметров

,…,N

) рассчитываются по формулам исходя

из геометрических размеров и в совокупности составляют отдельный

признак классификации – геометрический образ поковки.

Рисунок 3.2 – Блок-схема идентификационного модульного алгоритма

Остальные параметры задаются вариантами характеристики по-

ковки в текстовом виде (при работе на ЭВМ вводятся номера вариан-

тов характеристики по запросу программы).

Количество диапазонов для разных параметров поковки неодина-

ково, поэтому чтобы задать это количество для каждого параметра в

алгоритмическом виде, во втором модуле в блок-схему алгоритма вве-

дено

несколько условий. Так, например, если в первых четырех пара-

метрах число диапазонов равно трем, а в большинстве остальных –

двум, то имеет место условие 4 < i < 10 (блок 2.1), при неудовлетворе-

нии которого (для

, N

) осуществляется переход к блоку

2.2, в котором задается

m – количество диапазонов равное трем, а при

удовлетворении – к блоку 2.3, в котором

m = 2 (для N

, N

). После

этого осуществляется переход к следующему блоку (блок 2.4), который

является условием

(i = 8), при удовлетворении которого (для N

) осу-

ществляется переход к блоку 2.2, так как восьмой параметр имеет три

диапазона. При неудовлетворении условия блока 2.4 проверяется усло-

вие

i = 9 (блок 2.5), при удовлетворении которого работает блок 2.6 –

m = 4 (для N

), а при неудовлетворении m остается равным двум (для

, N

), после чего осуществляется переход к блоку 2.7, где огова-

ривается принцип верификации параметров путем перебора диапазо-

нов начиная с 1-го, заканчивая 2-м, 3-м или 4-м в зависимости от номе-

ра параметра

– j = 1..m, где j – номер диапазона. На этом заканчивает-

ся действие второго модуля алгоритма, после которого осуществляется

линейный переход к третьему модулю.

Первый блок третьего модуля осуществляет верификацию иссле-

дуемого параметра и представляет собой условие

iji

xNx ≤< , оп-

ределяющее, попадания значения i-го параметра в j-й диапазон значе-

ний (блок 3.1).

Здесь

x - нижняя граница j-го диапазона значений i-го парамет-

ра;

x - верхняя граница j-го диапазона значений i-го параметра. В

случае если значение параметра

не удовлетворяет условию блока

3.1, осуществляется переход к блоку 3.2, представленному в виде усло-

вия

j < m, выполнение которого означает наличие диапазонов, вери-

фикация параметра

по которым не произведена, поэтому необходим

переход к проверке следующего диапазона

j := j + 1, осуществляемый

в блоке 3.3. Невыполнение условия 3.2 означает, что верификация ис-

следуемого параметра произведена по всем имеющимся диапазонам,

но введенное значение параметра ни в один из них не попадает, следо-

вательно, соответствующее КУ для данной поковки по верифицируе-

мому параметру не подходит. Далее осуществляется переход к блоку

3.5, минуя стадию расчета весового коэффициента (блок 3.4). В этом

случае значение весового коэффициента по верифицированному пара-

метру в блок-схеме алгоритма не оговаривается и по умолчанию оста-

ется равным нулю для всех КУ.

Это может быть характерно для поко-

вок нестандартного ряда со значениями параметров, выходящих за

пределы интервалов значений, ограниченных представленной класси-

фикацией поковок, либо для случаев некорректного ввода исходных

данных о поковке.

В случае, если значение параметра

удовлетворяет условию

блока 3.1, т.е. попадает в j-й диапазон значений, осуществляется пере-

ход к блоку 3.4, в котором выполняется расчет весового коэффициента

для набора компенсаторов, идентифицированных по

i-му параметру

поковки. Расчет производится по формуле

→

·K

, где V

– весовой

коэффициент, присвоенный набору КУ, прошедшему верификацию по

i-му параметру; ψ

– уровень значимости i-го параметра; K

– набор

КУ, соответствующий

j-му диапазону i-го параметра поковки, пред-

ставленный в виде суммы обозначений компенсаторов. Например, при

i = 1, j = 2, K

= K

→

МК2+МК5+МК6+ДК3,

=5.5% расчет

весового коэффициента для второго диапазона (второго набора КУ)

первого параметра определяют по соотношению:

= ψ

·K

→

5,5·(МК2+МК5+МК6+ДК3)

После расчета весового коэффициента осуществляется переход к

блоку 3.5. Его функцией является проверка условия

i < n, выполнение

которого определяет наличие параметров, не прошедших верификацию

– в этом случае функционирование алгоритма передается на блок 3.6,

которым задается переход к верификации следующего параметра по-

ковки

i = i + 1.

В случае невыполнения условия, заданного в блоке 3.5, означаю-

щего завершение верификации всех параметров поковки и подсчета

весовых коэффициентов для каждого КУ, функционирование алгорит-

ма передается на четвертый модуль.

Четвертый модуль осуществляет подсчет суммарного весового

коэффициента и формирование выборки идентифицированных по за-

данным параметрам поковки КУ с выводом результатов расчета на

экран или на печать.

В блоке 4.1 непосредственно определяют суммарный весовой ко-

эффициент по формуле

V = ∑V

, где V – суммарный весовой коэффи-

циент. По окончании расчета результаты могут быть представлены как

сумма произведений суммарных весовых коэффициентов в виде мно-

жителей и обозначений компенсаторов, которым принадлежат эти ве-

совые коэффициенты. Для удобства использования программы резуль-

таты расчета суммарных весовых коэффициентов выводятся для каж-

дого КУ индивидуально. Данную систему формирования выборки

можно назвать рейтинговой, так как при дальнейшем проектировании

технологического процесса во внимание

будут приниматься КУ с сум-

марным весовым коэффициентом (множителем), близким к макси-

мальному, но не ниже минимально допустимого (например, не менее

80%).

На основе алгоритма разрабатывают компьютерную программу

выборки КУ штампов МГШ, согласно которой процесс выбора наибо-

лее подходящих типоразмеров компенсаторов сводится к вводу исход-

ных данных (параметров поковки) и дальнейшему

автоматизирован-

ному функционированию программы, результатом работы которой

становится выборка из всей параметрической классификации только

тех компенсационных устройств, которые способны наиболее рацио-

нально обеспечить формирование поковки и своевременное удаление

избытка металла. Компенсаторы в выборке целесообразно располагать

в иерархическом порядке (в порядке убывания суммарного весового

коэффициента).

3.4.2 Автоматизация выборки компенсационных устройств

на основе алгоритмической модели процесса верификации

параметров поковки [25]

Выбор КУ определенной параметрической характеристики непо-

средственно связан с параметрами поковки и условиями конкретного

производства. В общем случае эту связь можно описать идентифика-

ционным модульным алгоритмом (моделью), который прогнозирует

выборку наиболее целесообразных компенсаторов. Для реализации

автоматизированной выборки компенсационных устройств алгоритм

необходимо представить в виде компьютерной программы, а поковка

должна быть параметрически

описана.

Информационное функционирование алгоритма базируется на

параметрическом классификаторе КУ, в котором каждое КУ характе-

ризуется совокупностью универсальных нормированных признаков,

позволяющих идентифицировать КУ по соответствующим параметри-

ческим признакам проектируемой поковки.

Каждому признаку присвоены порядковые номера (коды) и весо-

вые коэффициенты.

Для функционирования алгоритма введены следующие величи-

ны: параметры признаков поковки в численном виде

; параметры

КУ, причем признаки КУ характеризуются нижним

(К

) и верхним

(К

) уровнями значений; i = 1..n, где i – номер признака, n – количе-

ство признаков

; j = 1..m, где j – номер КУ, m – количество КУ в мас-

сиве; для каждого признака поковки установлен нормированный весо-

вой коэффициент

, который должен быть верифицирован с фактиче-

ским весовым коэффициентом конкретного признака КУ

; нормиро-

ванный суммарный весовой коэффициент признаков задан величиной

Q при 10-ти процентном уровне значимости (Q = 0,9).

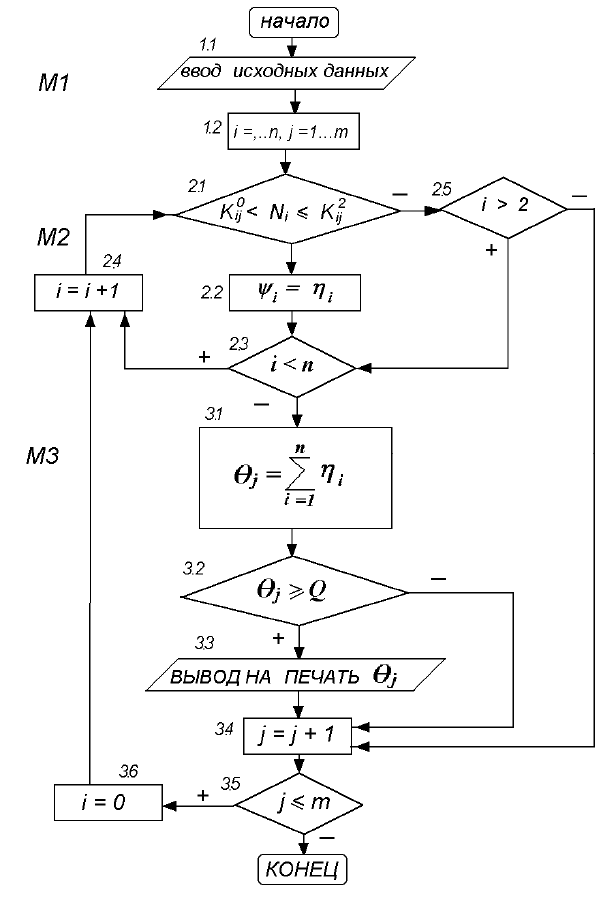

Алгоритм содержит три модуля (рис. 3.3), [23].

В первом модуле (М1) вводят исходные данные о поковке

(её пара-

метрическое описание по каждому признаку) – блок 1.1. Затем описы-

вается количество признаков и количество компенсаторов (блок 1.2).

Во втором модуле (М2) проводится верификация параметрической

характеристики КУ с параметрической характеристикой поковки (блок

2.1). Верификация параметров признаков каждого компенсатора осу-

ществляется по соответствующим параметрам признаков поковки

(проверяется условие блока 2.1). Интервал значений параметра

при-

знака КУ, по которому данный компенсатор удовлетворяет поковке,

обязательно включает значение соответствующего параметра признака

поковки. Если условие (2.1) удовлетворяется то показателю значимо-

сти

i-го признака j-го КУ присваивают весовой коэффициент η

принятый для этого признака (2.2), и осуществляют переход к верифи-

кации КУ по следующему признаку (блоки 2.3 и 2.4). Если условие

(2.1) не выполняется, то проверяется условие (2.5). В случае выполне-

ния условия (2.5), показателю значимости

i-го признака j-го КУ не

присваивают значение весового коэффициента, и он, по умолчанию,

остаётся равным нулю. Если условие (2.1) для j-го КУ не выполняется,

то последний исключается из формирования выборки, так как первые

два признака являются базовыми (например, геометрический образ

поковки и ее степень сложности), им придаются высокие весовые ко-

эффициенты, и

без любого из них невозможно обеспечить условие

(3.2), установленное для фактического суммарного весового коэффи-

циента КУ

(θ

В третьем модуле (М3) формируют выборку КУ, соответствую-

щих условию (2.1). После суммирования значений показателей значи-

мости

(ψ

) отдельных признаков по каждому КУ (блок 3.1) проверяет-

ся условие соответствия

нормированному суммарному весовому

Рисунок 3.3 - Блок-схема алгоритма выбора КУ, построенного на ос-

нове алгоритмического модели поковки

коэффициенту

Q (блок 3.2). Если условие (3.2) выполняется, то КУ с

соответствующим номером передается в печать (блок 3.3). Блоки (3.4 –

3.6) обеспечивают проверку всех признаков каждого КУ.

С использованием выбранных КУ проводят оптимизацию техно-

логических процессов по технологической себестоимости поковки с

учетом последующей механической обработки, расходу штампуемого

металла, стойкости штампа или другим критериям (см. раздел 6 [17]).

3.4.3 Корреляция выборки компенсационных устройств по

суммарному весовому коэффициенту

При распечатке результатов выборки компенсаторы располагают-

ся в порядке убывания их фактического суммарного весового коэффи-

циента θ

. Если в выборке окажется менее двух компенсаторов, то це-

лесообразно ввести в выборку несколько КУ, суммарный весовой ко-

эффициент которых наиболее близок к условию (3.2) алгоритма (рис.

3.3). Если же в выборке окажется более пяти компенсаторов, то целе-

сообразно это количество уменьшить до пяти.

Для этого в алгоритм нужно ввести четвертый модуль

, отвечаю-

щий за подсчет количества компенсаторов в выборке [23].

Количество КУ, удовлетворяющих параметрической характери-

стике поковки в выборке напрямую зависит от значения нормирован-

ного суммарного весового коэффициента Q, путем корректировки ко-

торого это количество может регулироваться.

Для подсчета количества компенсационных устройств в выборке

в алгоритме перед блоком (3.3) введен «счетчик» β

= 1, фиксирующий

наличие КУ с удовлетворительным суммарным фактическим весовым

коэффициентом (для КУ с суммарным фактическим весовым коэффи-

циентом, не удовлетворяющим условию (3.2), счетчик β

по умолчанию

приравнивается к нулю). (рис. 3.4).

Корректировка значения нормированного суммарного фактиче-

ского весового коэффициента осуществляется в зависимости от усло-

вий (4.2) и (4.3). Блоками (4.4), (4.5) задается шаг корректировки зна-

чения Q, блок (4.6) обнуляет предыдущие расчеты и передает работу

программы в начало алгоритма (рис. 3.4).

Основным условием при адаптации работы компьютерной про-

граммы выбора КУ является

сохранение принципов взаимодействия

отдельных модулей и блоков алгоритма и строгое соответствие пара-

метров поковок и КУ в используемых для верификации базах данных.

Рисунок 3.4 - Алгоритм выбора КУ с корреляцией выбора

В этом случае функционирование алгоритма будет корректным и

обеспечит формирование оптимальной выборки КУ, пригодных для

применения в производстве поковок заданной параметрической харак-

теристики.

4 Оптимизация процессов штамповки типовых поковок

4.1 Оптимизация штамповки стержневых поковок

Оптимизация процессов МГШ базируется, прежде всего, на спо-

собе формообразования поковки и методе компенсации избытка ме-

талла, так как с рационализацией метода компенсации избытка металла

непосредственно связаны трудоёмкость изготовления и качество по-

ковки, расход металла и стойкость штампа, а также трудоёмкость по-

следующей механической обработки поковок [5].

Независимо от метода компенсации

и конструкции устройства

компенсаторы должны обеспечить чёткое заполнение полости штампа

и последующее размещение колеблющегося в определенных пределах

избыточного металла.

Выбор метода компенсации избытка металла зависит от конфигу-

рации поковки, технологической схемы штамповки и последующей

механической обработки поковки, а также от возможности размещения

компенсаторов той или иной конструкции в штампе заданных размеров

[5].

Стержневые поковки могут быть с простым или фасонным тор-

цом стержня.

При выдавливании стержневых поковок с простым торцом

стержня заполняемость углов полости штампа, скруглённых радиуса-

ми

r,r

и т.д. (рисунок 4.1), может быть проверена на основании из-

вестного положения, согласно которому степень истечения в различ-

ные полости обратно пропорциональна сопротивлению деформации:

cсy

lи

⋅

(4.1)

где

- средние значения напряжений в очаге деформации,

действующих в окрестности заполняемого угла и при выдавливании в

стержневую полость;

- соответственно глубина затекания в

угол полости с момента стабилизации очага деформации в углах по-

лости

и длина стержня поковки (рисунок 4.1, a).
