vergleichbar – zeigt, dass die Feuerverzinkung eines der preiswertesten Schutz-
systeme ist, das nur noch von einer Kombination „Feuerverzinkung plus
Beschichtung“ übertroffen wird [11.8].
Abb. 11.4 zeigt die Kostenentwicklung von Korrosionsschutzsystemen (schemati-
siert). Entscheidende Kriterien sind die jährlichen Korrosionsschutzkosten.
Abb. 11.5 zeigt den Vergleich wichtiger Kriterien des Erstschutzes
11 Wirtschaftlichkeit der Feuerverzinkung
Abb. 11.4 Kostenentwicklung von Korrosionsschutzsystemen (schematisch)
400
11 Wirtschaftlichkeit der Feuerverzinkung
Abb. 11.5 Vergleich wichtiger Kriterien des Erstschutzes durch Beschichten und Feuerverzinken
401
[11.1] van Öfteren, K.-A., und J.-P., Kleingarn: Versuch einer Kosten- und Nutzungsdauerermitt-
lung der wichtigsten Korrosionsschutzsysteme für Stahlbauten, FEUERVERZINKEN 8
(1979) 1, S. 10–14
[11.2] Blohm, H.: Wirtschaftlichkeit des Korrosionsschutzes, Edition Lack und Chemie, Elvira
Möller GmbH, Filderstadt, 1978
[11.3] Landwehr, E., und S. Scyslo: Korrosionsschutz der Stahlbauten. In: Vollrath, F., und Tathoff,
H.: Handbuch der Brückeninstandhaltung. Düsseldorf: Beton-Verlag GmbH 1990,
S. 119–187
[11.4] Kleingarn, J.-P.: Wirtschaftliche Korrosionsverhütung durch Feuerverzinken, VERZIN-
KEN 4 (1975)2,8,36–38
[11.5] Teumer, E.: Wirtschaftliche Korrosionsschutzsysteme für den Stahlbau, Sonderdruck der
überarbeiteten Fassung eines in Nr. 6/79 der Fachzeitschrift „Ingenieur-Digest“
erstveröffentlichten Aufsatzes, herausgegeben von der Beratung Feuerverzinken, Sohn-
straße 70, 40237 Düsseldorf
[11.6] Kleingarn, J.-P.: Weitere Rationalisierung unverzichtbar, Handelsblatt/Technische Linie
B l vom 6. 10. 1992
[11.7] DIN EN ISO 12944, Korrosionsschutz von Stahlbauten durch Beschichtungssysteme
[11.8] Schneider, A.: Beschichtungen auf Zinküberzügen – Duplex-Systeme, siehe Abschnitt 10.
11 Wirtschaftlichkeit der Feuerverzinkung
402
Literaturverzeichnis
P. Maaß
Zurzeit werden in der Bundesrepublik Deutschland pro Jahr ca. 5,8 Mio. t Stahl
durch die Feuerverzinkung vor Korrosion geschützt, davon ca. 1,5 Mio. t durch das
Stückverzinken. Die Begrenzungskriterien liegen bei ca. 25 m Konstruktionslänge
und maximalen Stückgewichten von 25 t.
Jedes Werkstück aus Stahl, vom Verbindungsmittel bis zur großen Stahl-
konstruktion, kann feuerverzinkt werden.
Praktische Erfahrungswerte der Haltbarkeit dieses Korrosionsschutzverfahrens,
das sich seit über 265 Jahren immer mehr bewährt, liegen für alle Einsatzgebiete, wie
Hoch- und Tiefbau, Hausbau, Verkehrsbau, Sport- und Freizeitbau, Anlagen- und
Industriebau, Bergbau, Landwirtschaft, Umweltschutz, sowie aus dem Handwerk
und der Kunst vor.
Die nachfolgenden Anwendungsbeispiele des Feuerverzinkens sollen die
Architekten, Baubehörden, Bauämter, Planungs- und Ingenieurbüros sowie alle
Anwender und Nutzer von Stahl ansprechen, sich bei ihren gegenwärtigen und
zukünftigen Entscheidungen von der Breite und Vielfalt der Einsatzgebiete dieses
Korrosionsschutzverfahrens zu überzeugen. Bei ihren Entscheidungen stehen
Ihnen die angegebenen Beratungsstellen sowie die Feuerverzinkereien füralle
Fragen zur Beratung und Information zur Verfügung.
Während im Hochbau durch Ereignisse wie Expo 2000 oder die Fußball-
weltmeisterschaft die Feuerverzinkung wirksam in Architekturbauten zum Einsatz
kam, sind auch neue Märkte entstanden. Speziell im Nutzfahrzeugbau und PKW-
Bau gewinnt der Einsatz des Feuerverzinkens zunehmend an Bedeutung.
Zurzeit bemüht sich der Industriezweig um die Feuerverzinkung der Stahl-
Bewehrung im Betonbau.
In Deutschland werden pro Jahr mehr als 6 Mio. t Betonstahl hergestellt, die in
Betonkonstruktionen aller Art eingebaut werden. Die Erfahrung der vergangenen
Jahrzehnte hat gezeigt, dass der Beton keineswegs völlig vor korrosiven Einflüssen
geschützt ist. Der Begriff der „Betonkorrosion“ ist heute geläufig. Insbesondere bei
sehr dünnwandigen Betonkonstruktionen oder bei Sichtbetonflächen kommt es auf
einen zuverlässigen Korrosionsschutz der Stahlbewehrung an. Durch eine Reihe
von Forschungsarbeiten konnte nachgewiesen werden, dass eine Feuerverzinkung
der Stahlbewehrung diese zuverlässig vor Korrosion schützen kann. Aus diesem
12
Anwendungsbeispiele
403
Grund besitzt das Institut Feuerverzinken GmbH bereits seit Jahren eine allgemeine
bauaufsichtliche Zulassung für feuerverzinkten Betonstahl. Einen weiteren Impuls
für die Anwendung der Feuerverzinkung in diesem Bereich wird die in Kürze gültige
Euro-Norm DIN EN 10348 schaffen, die die Herstellung und Prüfung der
Feuerverzinkung in diesem Bereich regelt.
Das Institut Feuerverzinken wird versuchen, den Einsatz der Feuerverzinkung in
diesem Bereich durchzusetzen.
Die Feuerverzinkungsindustrie als Dienstleister ist die verlängerte Werkbank des
Stahlbauers und des Metallhandwerkers.
(Quelle: Geschäftsbericht Industrieverband Feuerverzinken e. V. (2006)).
12 Anwendungsbeispiele
404
12.1
Hochbau/Hausbau

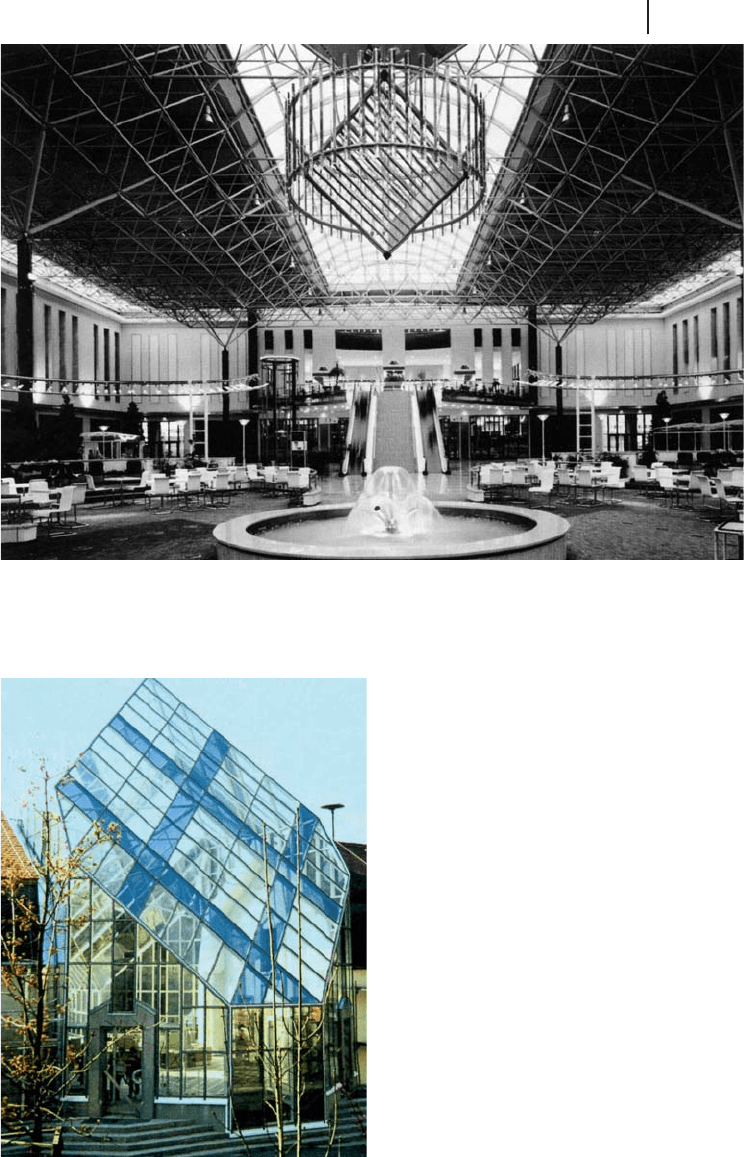

Die großzügige Halle des Maritim-Hotels in Köln, unmittelbar am Rhein gelegen,
bietet mit seiner Weite und Klarheit ein imposantes Bild.
12.1 Hochbau/Hausbau
405
Der Rathausneubau in Augustdorf bei Detmold erhielt eine Fassade aus feuerver-
zinktem Stahl und Glas, auch das Dach wurde teilweise verglast. Die Fassade wurde
im Werk in größtmöglichen Abschnitten vorgefertigt, feuerverzinkt und bereits dort
zusätzlich grünblau beschichtet.
12 Anwendungsbeispiele
406
12.1 Hochbau/Hausbau
Der „Auenplatz“ der Kölner Messe, der zwischen zwei Messehallen liegt, wurde als Kreuzungs-
punkt der Besucherströme überdacht und als hochwertig ausgestattetes Foyer mit Ruhezonen
eingerichtet. Die Überdachung erfolgte mit einem MERO-Raumfachwerk in feuerverzinkter
Ausführung.
Das Kurmittelhaus in Bad Neu-
stadt an der fränkischen Saale
setzt mit seiner modernen
Stahl/Glas-Konstruktion bewusst
neue Akzente zu dem bereits
vorhandenen, jedoch zu kleinen
Altbau.
407
12 Anwendungsbeispiele
Neue Messe Leipzig (Foto: Geholit + Wiemer).
Beispiele feuerverzinkter Elemente am Haus (Quelle: Projektgruppe Marketing und
Betriebswirtschaft der Regionalgruppe Nordost).
408
12.2 Tiefbau
12.2
Tiefbau
Schutzplanken aus feuerverzink-
tem Stahl gehören seit Jahrzehn-
ten zum gewohnten Bild an allen
Autobahnen und Fernstraßen.
Eine mobile Hochwasserschutz-
wand aus feuerverzinkten Stahl-
elementen schützt Kölns Altstadt
vor allzu hohem Hochwasser des
Rheins; im Jahr 1988 bestand das
System seine Bewährungsprobe.
Vielseitig einsetzbar sind „Korb-
Bauwerke“;siekönnen fürden
Lärmschutz, zur Hangsicherung
und auch als Uferschutz einge-
setzt werden. Die feuerverzinkten
Stahlmatten sorgen fürdennöti-
gen Halt, die Elemente können
mit Erde gefüllt und bepflanzt
werden.
