Из формулы видно, что подлетное время воздушного противника зави-

сит не только от боевого порядка подразделений РТВ, но и от размера зон

обнаружения, которые зависят, в свою очередь, от высоты полета СВН. На

практике расчет подлетного времени определяется для удара СВН на сред-

них, больших высотах и малых высотах соответственно. В случае, если ожи-

дается удар с разных направлений, то рассчитывается подлетное время для

каждого из направлений.

Порядок определения ширины полосы прорыва системы ПВО. Ширину

полосы прорыва системы ПВО воздушным противником следует определять

с учетом особенностей группировки и высот полета СВН противника. Для

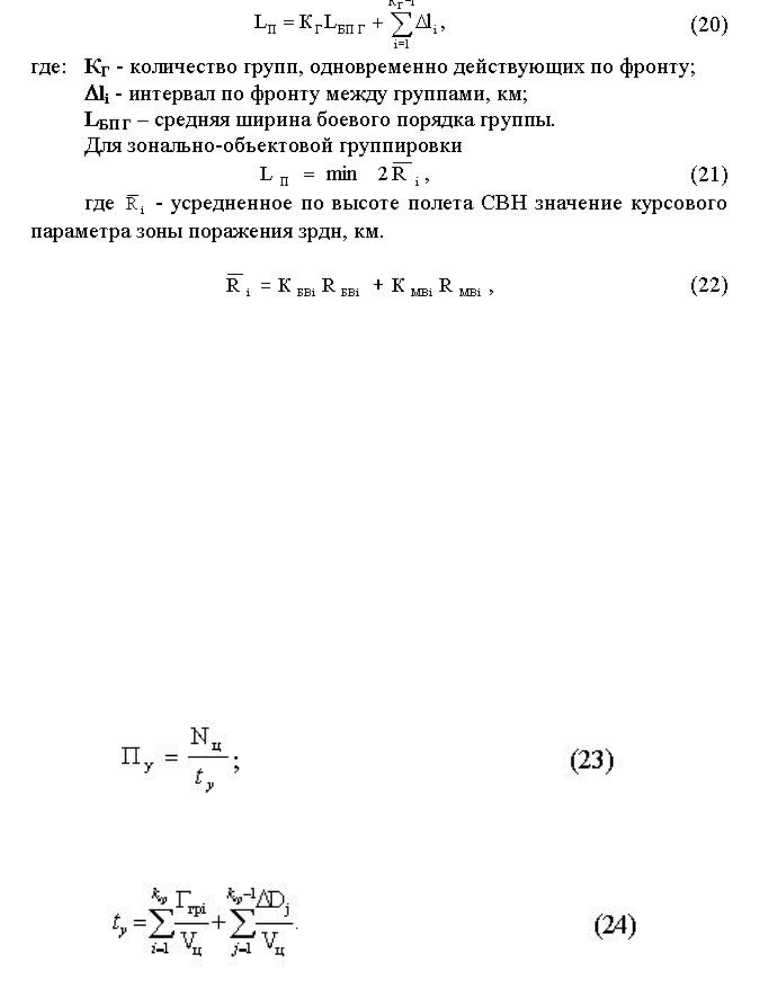

объектовой группировки ПВО ширина полосы прорыва по фронту (Lп) опре-

деляется следующим соотношением

где:RБВi, RМВi значение предельного курсового параметра зоны по-

ражения зрдн для больших и малых высот соответственно; КБВi, КМВi до-

ли СВН, действующих в ударе на больших и малых высотах соответственно.

Построение удара воздушного противника в общем случае определяется со-

вокупностью количественных показателей и качественных признаков, харак-

теризующих состав, взаимное положение, приемы и способы совместных

действий СВН в ударе: общее число целей, распределение их по решаемым

задачам; наличие и состав групп и эшелонов, интервалы между ними; сред-

няя плотность в эшелоне и за удар; типы СВН; применение высокоточных

средств поражения, радиоэлектронных помех, огневого подавления, отвле-

кающих действий и т.д.; боевые порядки групп и др.Средняя плотность удара

(Пу) на каждом из направлений (маршрутов) на заданном рубеже для рас-

сматриваемого варианта удара рассчитывается по формуле:

где:Nу - количество СВН в ударе;tу - продолжительность удара. Про-

должительность удара (tу) рассчитывается по формуле:

где:kгр - количество групп в ударе;Ггрi - глубина боевого порядка од-

ной группы (расстояние между первым и последним самолетом группы);Vц -

скорость полета СВН;Dj - дистанция между группами (расстояние от послед-

него самолета впереди идущей группы до первого самолета последующей

группы).Таким образом, оценка тактических способов и приемов, продолжи-

тельности и плотности ударов задача весьма непростая, требующая хорошей

подготовки командира и способности творческого мышления.

3.5 Определение возможностей СВН по РЭП и огневому поражению

РЭС подразделений

Определение характера возможного влияния средств РЭБ противника

на РЭС подразделения осуществляется в процессе оценки РЭО. При этом ко-

мандир подразделения изучает: возможности СВН противника по разведке

РЭС; возможности противника по применению средств РЭБ (активных и пас-

сивных помех, противорадиолокационных ракет (ПРР);возможности по ра-

диоэлектронной защите РЭС подразделения в прогнозируемой тактической

обстановке. В результате изучения этих факторов командир оценивает: воз-

можности воздушного противника по радиоэлектронной разведке; возможно-

сти воздушного противника по РЭП; возможности воздушного противника

по применению противорадиолокационных ракет; возможности воздушного

противника по применению ЗПП; районы, в которых могут возникать взаим-

ные помехи своих РЭС, и возможности обеспечения их электромагнитной

совместимости. Таким образом, определение характера возможного влияния

средств РЭБ воздушного противника на РЭС подразделения является состав-

ной частью оценки РЭО и включает: прогноз замысла РЭП со стороны воз-

душного противника; оценку прогнозируемой помеховой обстановки; опре-

деление реализуемых дальностей обнаружения СВН в помехах и реализуе-

мых дальностей поражения зрдн. Прогноз замысла РЭП со стороны воздуш-

ного противника раскрывает: состав сил и средств РЭП противника, которые

он будет применять для разведки и подавления РЭС (по маршрутам);способы

РЭП, которые будет применять противник в ходе удара, боевые порядки, по-

строение сил РЭП; на каких маршрутах и какими силами, на подавлении ка-

ких РЭС воздушный противник будет стремиться сосредоточить усилия по

РЭП. Объектами радиотехнической (радиоэлектронной) разведки могут быть

излучения систем опознавания и передающих устройств. Возможности про-

тивника по разведке РЛС можно оценить дальностью воздушной радиотех-

нической разведки (Дртр), определяемой соотношением:

где Дпв - дальность прямой видимости РЭС.Дальность прямой видимо-

сти РЭС (Дпв) определяется известным соотношением:

где - НА, НЦ, высота антенны РЭС и полета самолета разведчика соот-

ветственн. При этом дальность РТР для высоты полета 4 км составляет 270

км, а для высоты 100 м 50 км.

Оценка помеховой обстановки включает прогнозирование типов и ха-

рактеристик активных и пассивных помех, возможностей применения ПРР. В

результате оценки помеховой обстановки формируются варианты РЭП и ис-

ходные данные для определения реализуемых возможностей РЭС.В процессе

оценки помеховой обстановки определяются плотности мощности (станций)

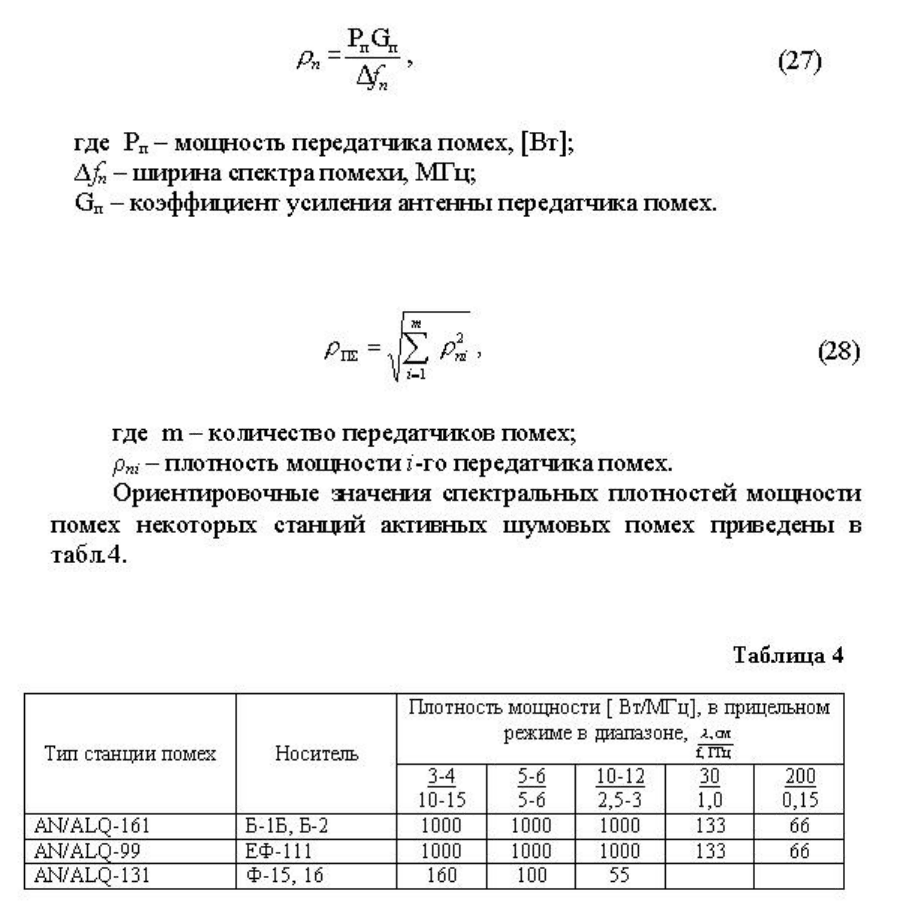

активных и пассивных помех. Спектральная плотность мощности активной

помехи в зоне ее создания определяется соотношением:

Для нескольких передатчиков помех, работающих в одном диапазоне

частот, справедливо соотношение:

Таблица 4Ориентировочные значения спектральной плотности мощно-

сти некоторых станций активных шумовых помех

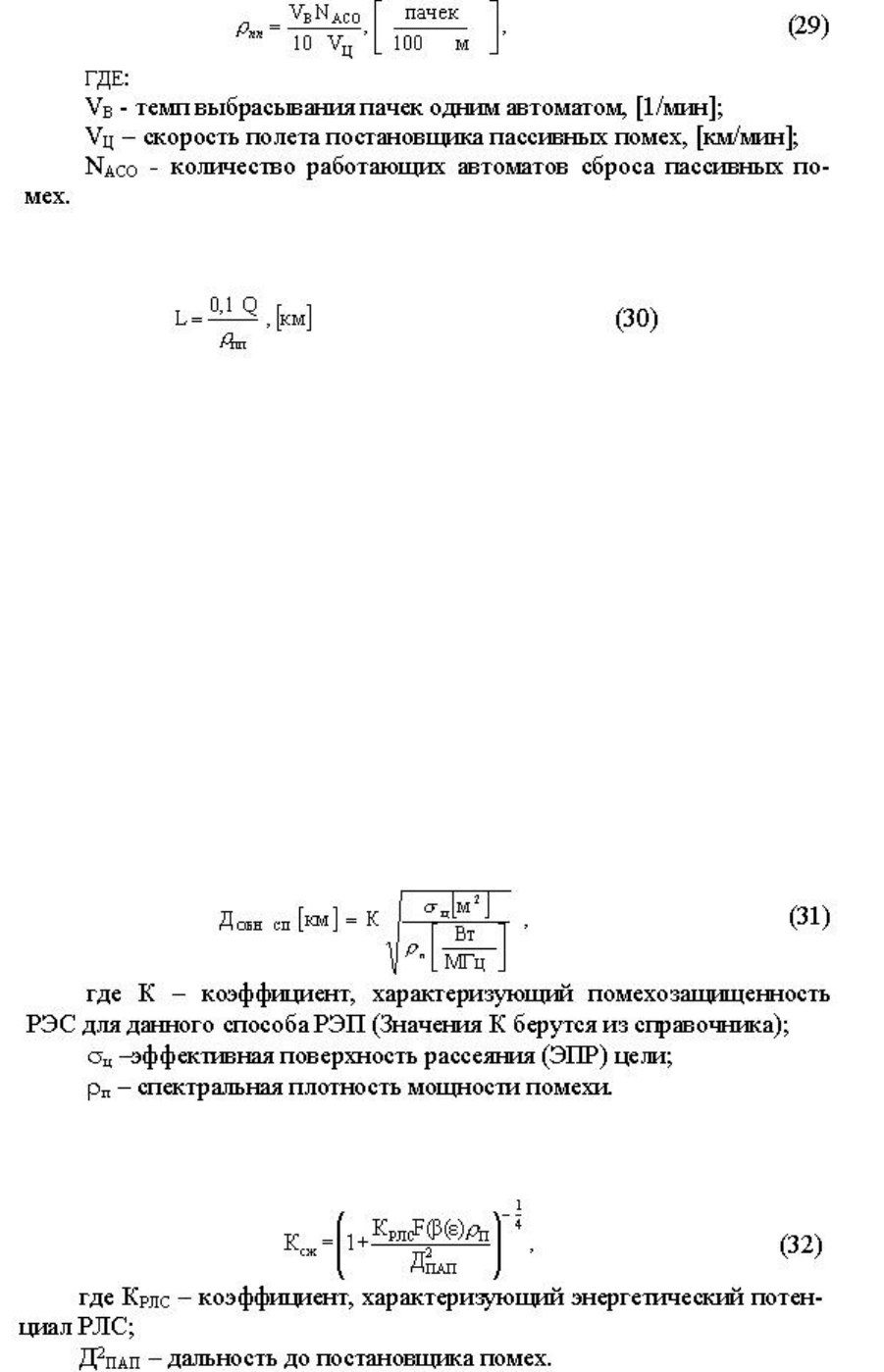

Плотность постановки пассивных помех определяется количеством па-

чек дипольных отражателей на 100 м пути постановки помех:

Общая протяженность полосы пассивных помех (L), создаваемых од-

ним самолетом постановщиком, оценивается соотношением:

где Q - общий запас пачек пассивных помех на борту самолета поста-

новщика.

Эффективная отражающая поверхность каждой пачки после полного

раскрытия составляет: узкодиапазонных 100250 м2;комбинированных 4050

м2.Современные автоматы сброса пассивных помех обеспечивают сброс па-

чек в заднюю полусферу темпом 0,510 с, а в переднюю 0,15 с.Рубежи пуска

противорадиолокационных ракет определяются их ТТХ и возможными так-

тическими приемами боевого применения. ПРР ("Харм", "АЛАРМ") приме-

няются с максимальной дальности в пределах прямой видимости (после РТР

РЛС) через 1520 с после включения на излучение. При атаке с малых высот

пуски ракет могут производиться вне зоны видимости РЭС. При этом БЛА

провоцируют на средних высотах запуски ПРР с малых высот под прикрыти-

ем мешающих отражений от земли и помех по боковым лепесткам с удале-

ния 520 км.Реализуемые дальности обнаружения (вскрытия) целей для спо-

соба индивидуальной защиты (самоприкрытия) ориентировочно определяют-

ся соотношением:

Значение коэффициента снижения дальности обнаружения РЛС в по-

мехах (коэффициента сжатия зоны обнаружения) можно определить сле-

дующим образом:

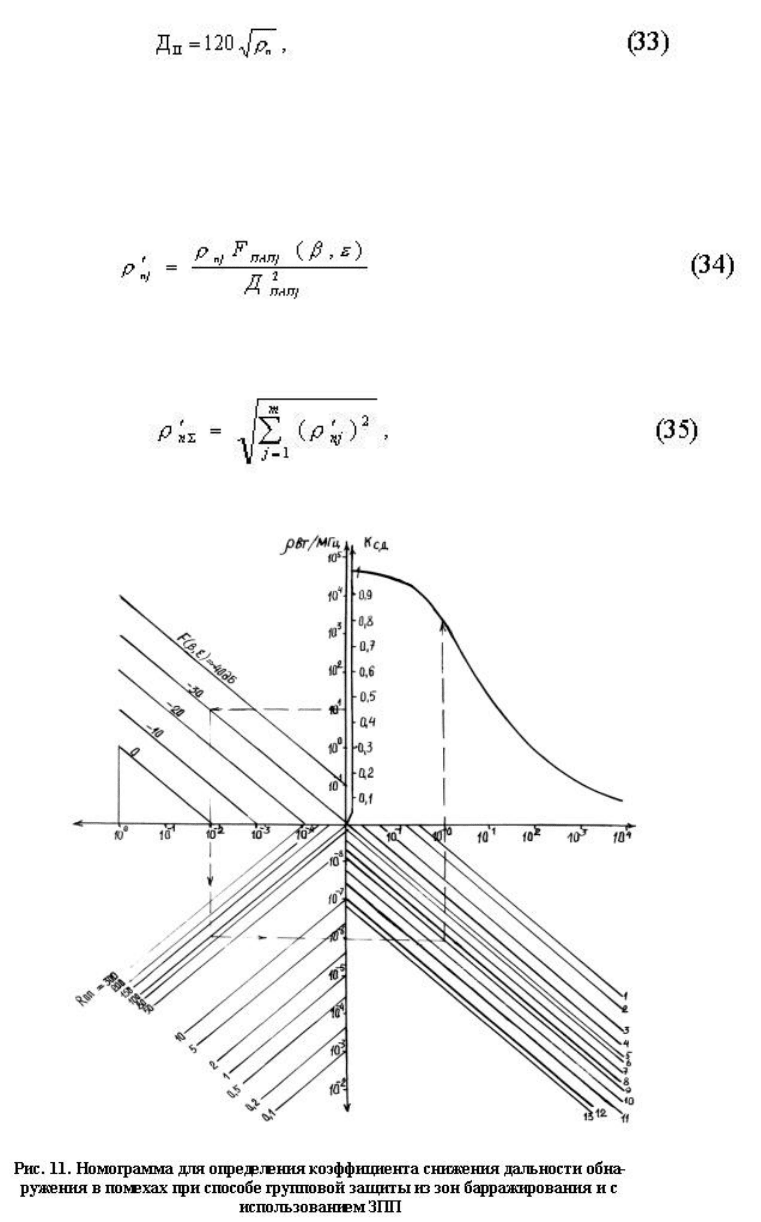

Построенная в соответствии с расчетами номограмма (рис. 11) дает

возможность оперативно определить коэффициента снижения дальности об-

наружения РЛС в помехах. Пассивная пеленгация целей постановщиков по-

мех может осуществляться на дальностях, превышающих дальности сопро-

вождения "чистых" целей. Так, ориентировочное значение дальности опреде-

ления пеленга на ПАП может быть оценено по формуле:

При прикрытии самолетов ударных группах активными помехами с

разных направлений и с различных дальностей необходимо вычислить при-

веденную спектральную плотность мощности помехи каждого постановщика

для определенной условной дальности (например, на входе антенны РЛС):

Тогда суммарная приведенная плотность мощности помех для всех на-

правлений (по всем ПАП) определится соотношением:

где m - количество ПАП.

Таким образом, используя рассмотренные подходы, можно оценить

влияние средств РЭП на возможности РЭС по обнаружению целей. Анализ

показывает, что при существующих возможностях СВН по созданию актив-

ных шумовых помех РЭС могут быть подавлены по главному лепестку диа-

граммы направленности антенны практически во всем диапазоне дальностей.

С учетом перспектив развития СВН иностранных армий при использовании

на передатчиках помех антенн типа ФАР принципиально возможно подавле-

ние РЭС по боковым лепесткам из зон барражирования. С учетом перспектив

развития СВН иностранных армий при использовании на передатчиках по-

мех антенн с ФАР принципиально возможно подавление РЭС по боковым

лепесткам из зон барражирования. Анализ также показывает, что наиболее

подверженными воздействию помех являются радиолокационные каналы.

Радиолинии передачи команд управления являются потенциально помехоза-

щищенными при существующих возможностях противника по созданию ак-

тивных шумовых помех по данным каналам. После анализа числовых данных

формулируются выводы из оценки радиоэлектронной обстановки. В них ука-

зывается:по противнику:1. Вероятность вскрытия боевого порядка ртб, пози-

ций КП и орлр.2. Ожидаемые тактические приемы РЭП.3. Рубежи, районы и

участки постановки активных и пассивных помех, их плотности.4. Возмож-

ные зоны барражирования самолетов постановщиков помех, их удаление от

боевого порядка ртб, позиций орлр, возможности по постановке помех.5.

Ожидаемое количество, объекты и. рубежи пуска ПРЛР по решению:

1. Дальности вскрытия целей в условиях применения помех.

2. Степень влияния радиоэлектронного подавления на возможности

РЭС орлр и ртб.

3. Способы и приемы ведения боевых действий, меры по радиоэлек-

тронной защите РЭС.

2.9 Подготовка боевого применения радиотехнического подразде-

ления.

2.9.3 Оценка возможностей подразделения по ведению РЛР и выда-

че разведывательной и боевой информации. Построение зон видимости

РЛК (РЛС).Оценка возможностей по ведению РЛР и выдаче разведыва-

тельной информации и отображение результатов на рабочей карте ко-

мандира подразделения. Оценка возможностей подразделения по выдаче

боевой информации ЗРВ и ИА и отображение результатов на рабочей

карте командира.

Построение зон видимости РЛК (РЛС)

При изучении вопроса обучаемые в составе бригад производят расчет и

построение зон видимости РЛС, определяют границы зон информации орлр,

границы радиолокационного поля ртб, зоны информации рлр. Исходными

данными для расчета являются: боевой порядок ртб (рлр);вооружение ртб и

орлр; ТТХ вооружения ртб и орлр; обстановка - реальная (по карте);другие

сведения, полученные обучаемыми в ходе их профессиональной подготовки.

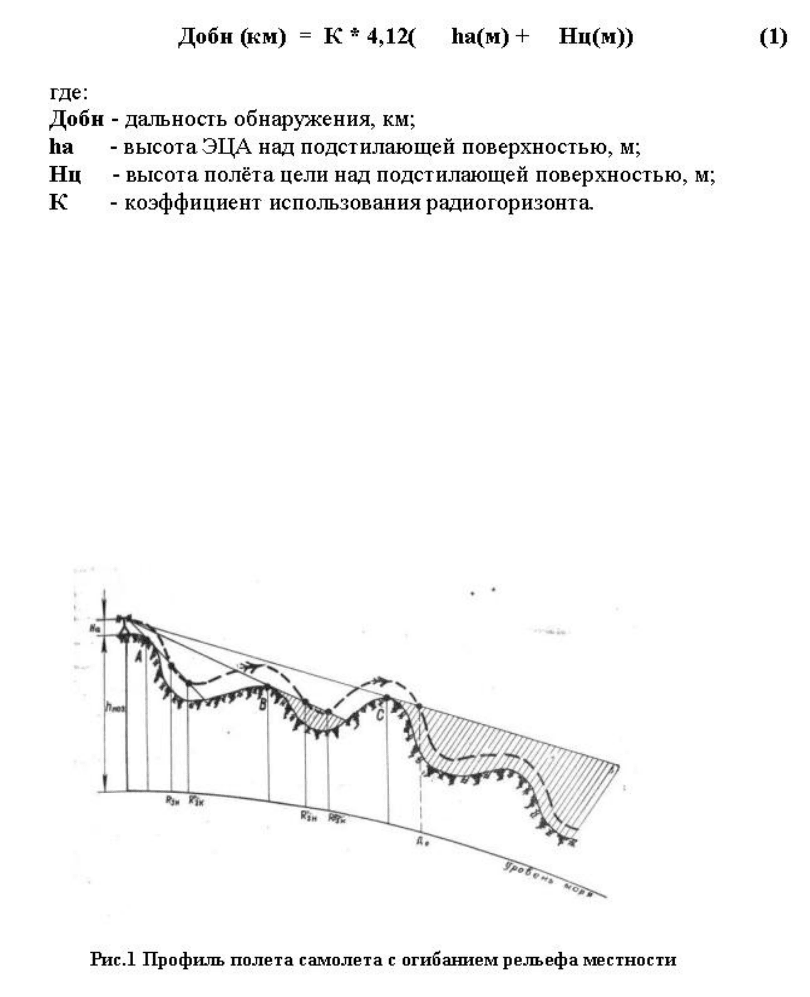

Расчёт зоны видимости РЛС производится после построения профилей мест-

ности в ближней и дальней зонах и определения размеров, местоположения

участков, влияющих на формирование зоны видимости, а также уклона пози-

ции и углов закрытия. Предварительно определяется потенциальная даль-

ность обнаружения РЛС с учётом коэффициента использования радиогори-

зонта:

Значения коэффициентов использования радиогоризонта приведены в

инструкции по облёту наземных РЛС, развёрнутых на боевых позициях и со-

ставляют для РЛС типа:П70 0,98;5Н84, 5Н84А 0,85;П18 0,40,5;П37

0,55;5Н87, 64Ж6 0,85 0,9;ПРВ 13, 17 0,860,9.Для позиции на равнинной мест-

ности Добн берётся согласно среднестатистическим данным на малых высо-

тах (даны в таблице 2).На построенных профилях местности дальней зоны

наносятся предполагаемые профили полёта самолетов на рассчитываемых

высотах. Из точки стояния РЛС проводятся линии визирования на господ-

ствующие препятствия (рис. 1, точки А, В, С).

Последовательно, начиная от станции, определяется положение точки,

обозначающей высоту полёта цели относительно линии визирования. Если

точка находится выше линии визирования, значит она лежит в пределах зоны

видимости, если точка окажется ниже линии визирования, тогда цель будет

находиться в области радиотени. Протяжённость области радиотени (RзнRзк)

будет соответствовать предполагаемым провалам зоны видимости РЛС на

данной высоте пролёта самолёта. Найденные в результате такого построения

видимые точки полёта самолёта над профилем местности, соединённые

плавной линией, определяют предполагаемый для данной высоты контур

нижней границы зоны обнаружения РЛС до дальности в точке До. Если по-

лученное значение До превышает потенциальную дальность обнаружения

РЛС (Добн), то До принимается равной Добн. Подобным образом произво-

дится расчёт зоны для нескольких высот полёта (50, 100, 300, 500, 1000) над

одним и тем же профилем местности. Полученные значения До на указанных

высотах используются для построения зон видимости в вертикальной плос-

кости на графике (палетке). Линия, соединяющая До, является нижней гра-

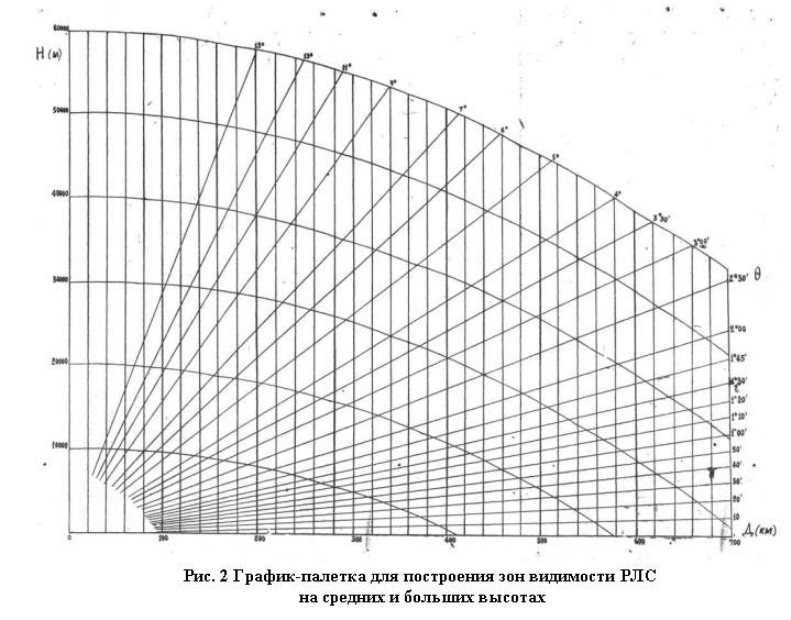

ницей ЗВ РЛС в вертикальной плоскости на малых высотах. График (палет-

ка) на средних и больших высотах приведена на рис. 2. При построении зон

видимости РЛС метрового и дециметрового диапазонов учитывается средний

уклон позиции. Для введения поправки все точки зоны видимости РЛС для

каждой рассчитанной высоты полёта самолёта переводятся со своим знаком

на угол, который определяется для каждой из этих высот. Имея данные вели-

чин углов уклона для каждой высоты полёта цели, вводятся поправки в зону

видимости.

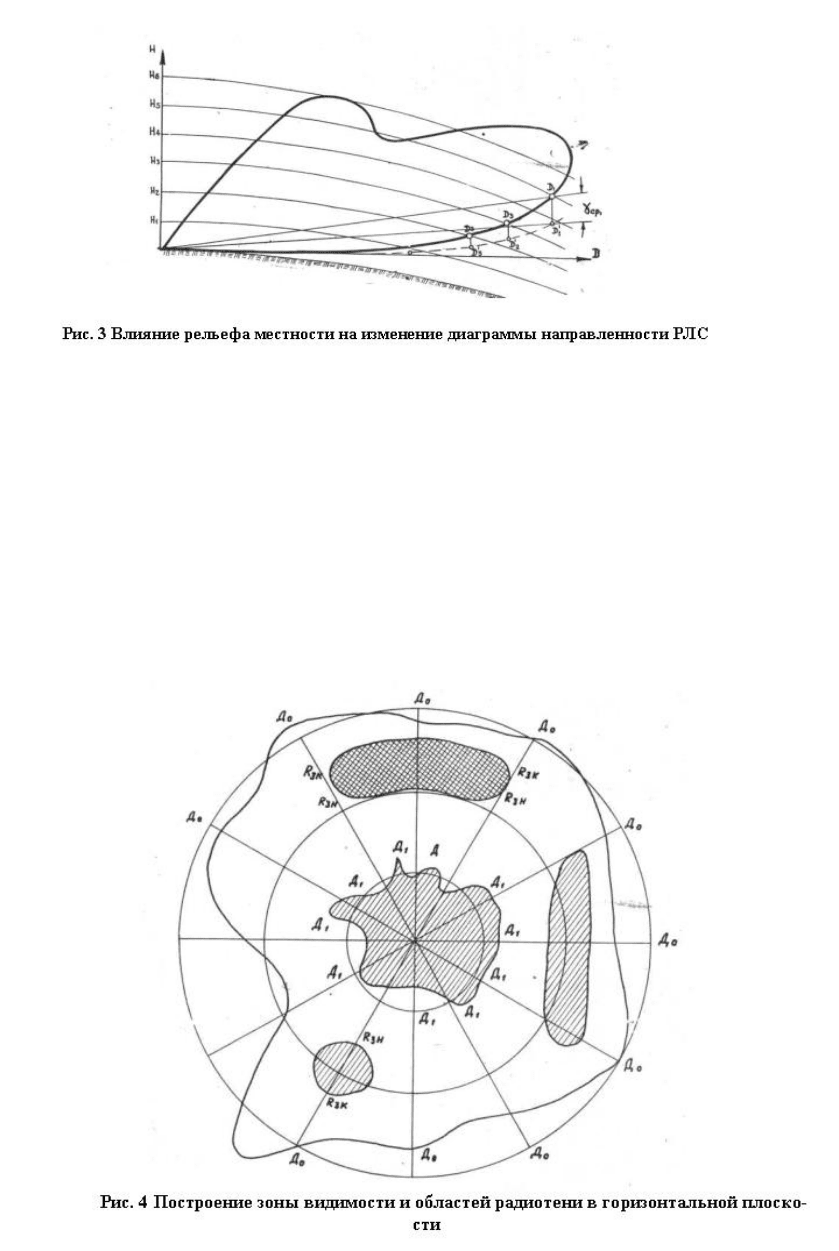

На рис.3 показана зона видимости РЛС для сектора с ровной отражаю-

щей поверхностью (Дср=0). Имея данные величин углов уклона для каждой

высоты полёта цели, в исследуемом секторе вводятся поправки в зоны види-

мости. Например, на высоте Н5 дальность обнаружения составила Д1, а

средний угол уклона отражающей поверхности в исследуемом секторе для

данной высоты полёта цели - αср1 . Тогда точка Д1 переносится на угол

αср1 со своим знаком в точку Д1 как указано на рис.3. Аналогично вносится

поправка для других высот полёта цели. Полученные точки соединятся, и по-

лучается зона видимости с учётом уклона позиции в исследуемом секторе

(рис.3). Полученные расчётные зоны видимости для определённого типа са-

молёта уточняются облётом РЛС

Данные облёта наносятся на ту же палетку, на которой рассчитывалась

зона видимости. По имеющимся данным определяется среднее значение от-

клонения расчётных дальностей обнаружения от облётных по формуле: ∆Д =

Драс Добл. (2). На других азимутах, где облёт не проводился, вносится по-

правка ∆Д. Полученные значения дальности по всем исследуемым азимутам

для каждой заданной высоты полёта самолёта сводятся в таблицу, которая

затем используется для построения зоны видимости РЛС в горизонтальной

плоскости (рис. 4).

Зоны видимости РЛС в горизонтальной плоскости строятся на ватман-

ской бумаге или на карте масштаба 1:500000. Для этого на азимутальных ли-

ниях, где определялся профиль местности, откладываются точки на расстоя-

ниях, равных уточнённым Д1 (ближняя граница) и До (дальняя граница) зон

видимости, найденных с учётом рельефа местности и облёта. Полученные

точки для ближних и дальних границ зон видимости соединяются замкнутой

кривой. Таким же методом наносятся непросматриваемые зоны (зоны радио-

теней).

Оценка возможностей по ведению РЛР и выдаче разведывательной ин-

формации и отображение результатов на рабочей карте командира подразде-

ления

Непременным условием успешного решения задач управления, бази-

рующихся на использовании РИ, является соответствие этой информации

требованиям, определенным объемом и содержанием задач управления, ре-

шаемых каждой командной инстанцией. Требования предъявляются к: про-

странственным размерам поля разведывательной информации; информаци-

онным способностям каналов выдачи РИ на соответствующие КП; точности

выдаваемой информации. Как известно, пространственные размеры поля раз-

ведывательной информации характеризуются рубежом обнаружения поля РИ

и высотами нижней и верхней границ поля. Рассмотрим основные предпо-

сылки и последовательность определения требуемых значений этих показа-

телей. Требования к высоте нижней и верхней границ сплошного поля РИ

диктуются ожидаемыми минимальной и максимальной высотами действий

СВН противостоящего противника. Требуемый диапазон высот поля РИ

должен совпадать или превосходить возможный диапазон боевого примене-

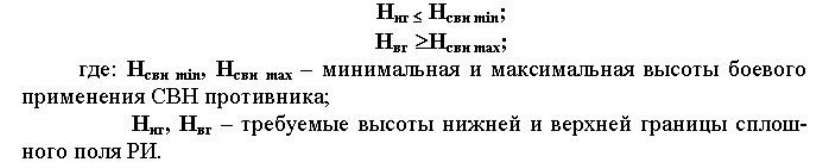

ния СВН противника в конкретном районе их действий. Это требование оп-

ределяются следующими соотношениями:

Положение требуемого рубежа обнаружения поля разведывательной

информации (Дтрро ри) должно определяться исходя из необходимости

обеспечения баланса между подлетным временем СВН противника до назна-

ченного рубежа его уничтожения и потребным временем ЗРВ (ИА) для его

уничтожения на этом рубеже. Этот баланс времени определяется из необхо-

димости обеспечения встречи СВН противника нашими истребителями на

назначенном рубеже уничтожения, если действует НА, или зенитными

управляемыми ракетами наших ЗРК. на дальней границе зоны поражения,

если действуют средства ЗРВ. Поэтому положение требуемого рубежа зави-

сит от положения требуемого рубежа выдачи РИ (Дри,), скорости полета це-

ли, времени приведения частей и подразделений ЗРВ (ЗА) в готовность к вы-

полнению задачи (готовность номер один) или времени приведения назна-

ченного наряда истребителей в готовность номер один (смотрите рисунки

для расчета требований ЗРВ и ИА к рубежам выдачи РЛИ). Требуемые рубе-

жи обнаружения (Дтрро ри) рассчитываются :а) для зрбр (зрп)
