Ь^^^ШЗ:

16250

j ,,

13750,

12000

[7 30000 ,

Рис.

47. Размещение двух бумагоделательных машин обрезной шири-

ной 6720 мм в здании павильонного типа (проект 1967 г.)

Рис.

48. Размещение цепных дефибреров на нулевой отметке в блоке

здания для двух бумагоделательных машин обрезной шириной 6720 мм

Рис.

49. Размещение цепных дефибреров выше нулевой отметки:

/ — дефибреры; 2 — электродвигатели; 3 — подача балансов; 4 — каналы для

древесной массы

Рис.

50. РайУещешге двух бумагоделательных машин обрезной шириной

I 8400 фл j/здЙнии павильонного? типа (проектная проработка 1968 г.)

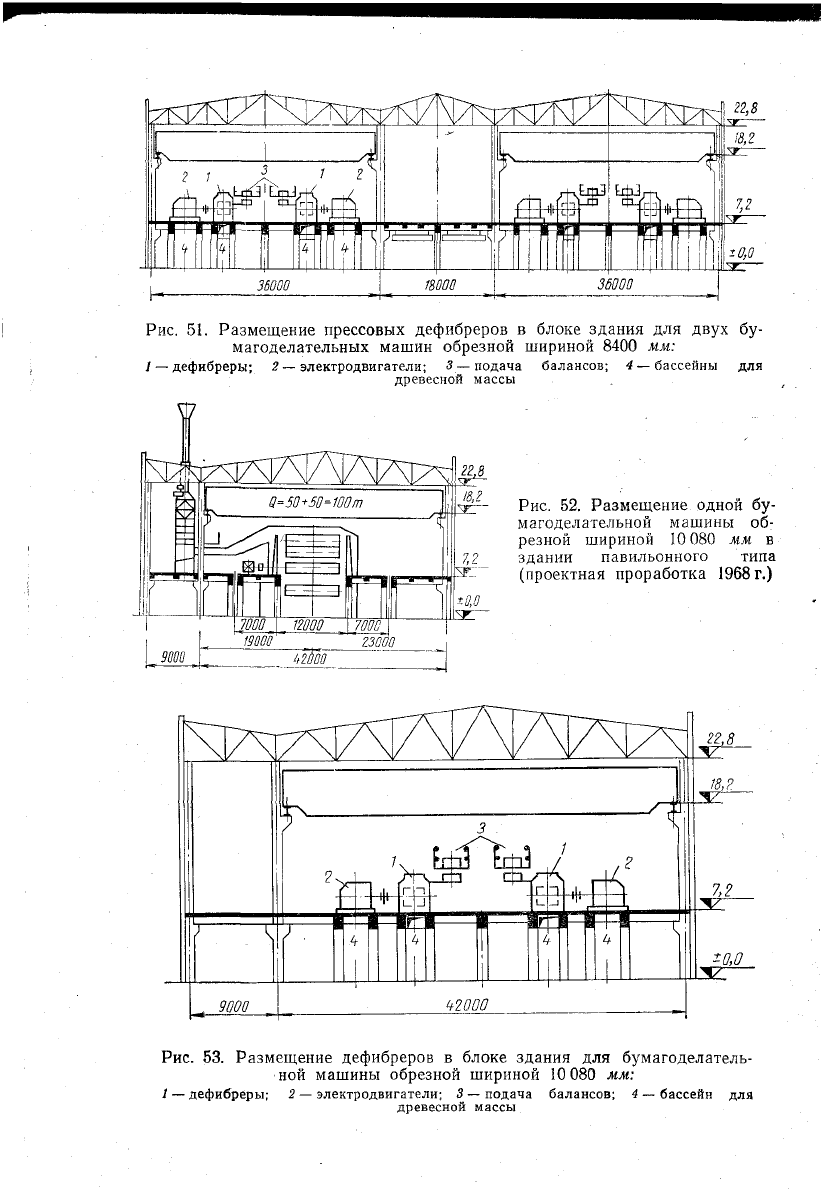

Рис.

51. Размещение прессовых дефибреров в блоке здания для двух бу-

магоделательных машин обрезной шириной 8400 мм:

1 — дефибреры; 2 — электродвигатели; 3 — подача балансов; 4— бассейны для

древесной массы

Рис.

52. Размещение одной бу-

магоделательной машины об-

резной шириной 10 080 мм в

здании павильонного типа

(проектная проработка 1968 г.)

Рис. 53. Размещение дефибреров в блоке здания для бумагоделатель-

ной машины обрезной шириной 10 080 мм:

1 — дефибреры; 2 — электродвигатели; 3 — подача балансов; 4 — бассейн для

древесной массы

Рис.

54. Установка непрерывной варки системы Камюр в здании

Размещение двух машин

зано на рис. 47. Основные

CTJ

машин 6300 и 6720 мм совпадг

На рис. 48 показано разм

нии, примыкающем к зданию

* ..Г^Г*

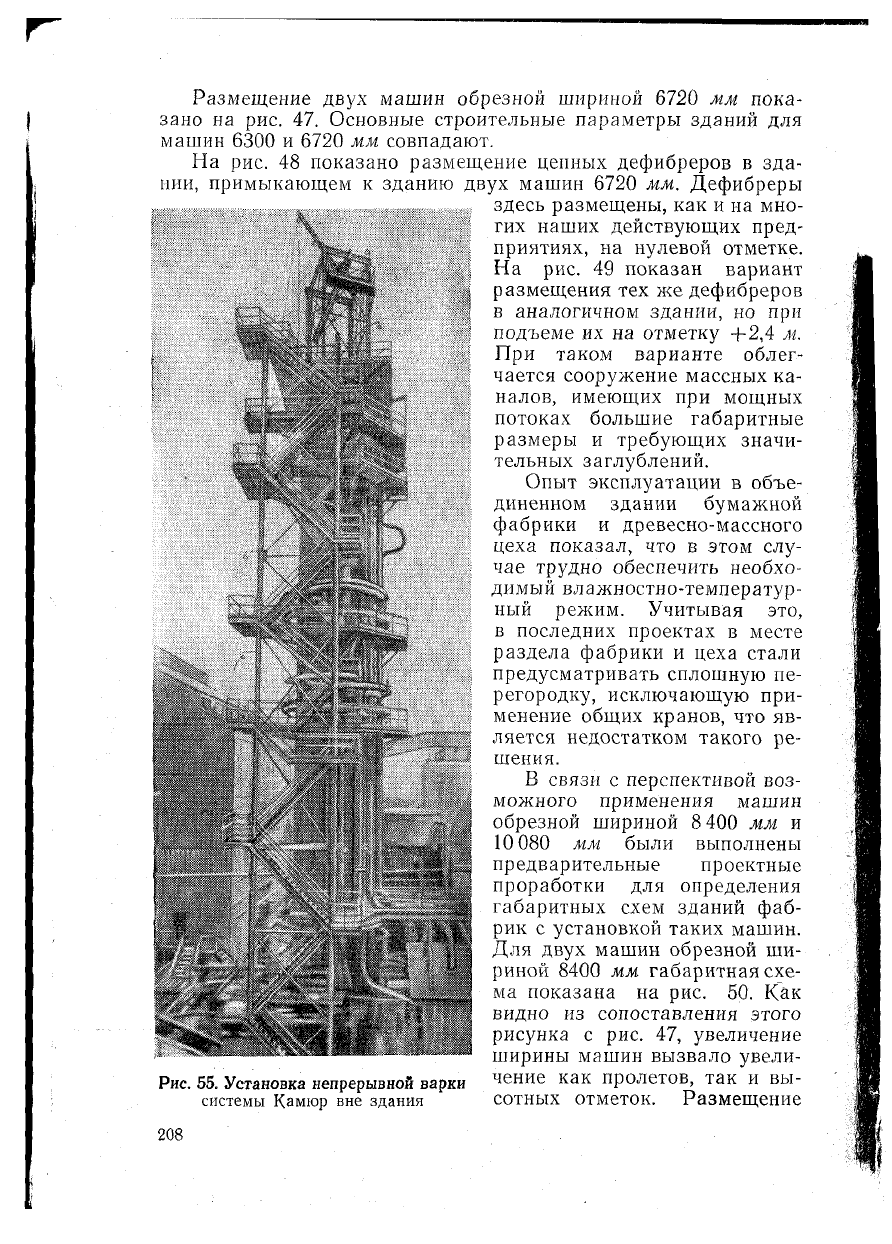

Рис.

55.

Установка непрерывной варки

системы Камюр вне здания

208

эбрезной шириной 6720 мм пока-

юительные параметры зданий для

ют.

мщение цепных дефибреров в зда-

двух машин 6720 мм. Дефибреры

здесь размещены, как и на мно-

гих наших действующих пред-

приятиях, на нулевой отметке.

На рис. 49 показан вариант

размещения тех же дефибреров

в аналогичном здании, но при

подъеме их на отметку +2,4 м.

При таком варианте облег-

чается сооружение массных ка-

налов, имеющих при мощных

потоках большие габаритные

размеры и требующих значи-

тельных заглублений.

Опыт эксплуатации в объе-

диненном здании бумажной

фабрики и древесно-массного

цеха показал, что в этом слу-

чае трудно обеспечить необхо-

димый влажностно-температур-

ный режим. Учитывая это,

в последних проектах в месте

раздела фабрики и цеха стали

предусматривать сплошную пе-

регородку, исключающую при-

менение общих кранов, что яв-

ляется недостатком такого ре-

шения.

В связи с перспективой воз-

можного применения машин

обрезной шириной

400 мм и

080 мм были выполнены

предварительные проектные

проработки для определения

габаритных схем зданий фаб-

рик с установкой таких машин.

Для двух машин обрезной ши-

риной 8400 мм габаритная схе-

ма показана на рис. 50. Как

видно из сопоставления этого

рисунка с рис. 47, увеличение

ширины машин вызвало увели-

чение как пролетов, так и вы-

сотных отметок. Размещение

дефибреров в аналогичном здании показано на рис. 51. В этом

случае предусмотрен вариант применения современных высоко-

производительных прессовых дефибреров.

Для случая установки одной машины обрезной шириной

080 мм, производительностью около 225 тыс. г газетной бу-

маги в год предусматривается габаритная схема, показанная

на рис. 52. Учитывая, что машина такой высокой производи-

тельности может в составе предприятия устанавливаться и

в единственном числе, схема

здания разработана, как для

отдельно стоящего корпуса.

При необходимости установ-

ки второй аналогичной ма-

шины здание для нее долж-

но быть зеркальным по от-

ношению к первому. Оба

здания могут быть сомкнуты

девятиметровыми пролета-

ми.

На рис. 53 показано раз-

мещение современных прес-

совых дефибреров для ма-

шин обрезной шириной

10 080>ш.

Приведенные выше габа-

ритные схемы построены по

павильонному типу с макси-

мально возможной унифика-

цией и ограничением строи-

тельных параметров и кон-

струкций. К сожалению, как

уже отмечено выше, некото-

рые производственные зда-

ния целлюлозно-бумажных

предприятий не укладываются в рамки требований унификации

и требуют индивидуальных решений.

Для примера на рис. 54 показано здание современной уста-

новки непрерывной варки с диффузионной промывкой системы

Камюр. Указанные на рис. 54 величины пролетов и высотные от-

метки соответствуют рабочим чертежам сооружаемого здания.

В странах с более теплым климатом широко применяется уста-

новка непрерывной варки Камюр вне здания (рис. 55).

На рис. 56 показана схема здания для установки непрерыв-

ной варки трубного типа.

На рис. 57 показан вариант размещения оборудования от-

бельного цеха с полуоткрытой установкой отбельных башен

с закрытым помещением под башнями для приводов, на-

сосов и устройств, требующих систематического наблюдения

и обслуживания. В этом случае оборудование частично разме-

Рис.

56.

Установка непрерывной

трубного типа в здании

варки

8 с. Г. Жудро 209

32,30

22,10

20,51

Рис.

57. Здание павильонного типа отбельного цеха с размещением отбельных башен вне здания

щепо на открытых площадках, о чем подробнее сказано ниже.

Такое размещение отбельных башен позволило.применить для

отбельного цеха здание павильонного типа. -,:,

•

БЛОКИРОВАНИЕ ОТДЕЛЬНЫХ ЗДАНИЙ

В ПРОИЗВОДСТВЕННЫЕ КОРПУСА

Все приведенные выше варианты размещения бумагодела-

тельных и картоноделательных машин предусматривают уста-

новку двух машин с их блокированием в одном здании. До не-

давнего времени при необходимости установки на одной пло-

щадке более чем двух машин было обычным блокирование

в одном здании или под общей крышей возможно большего чи-

сла машин. В последние годы в связи с ростом производитель-

ности машин выяснилась целесообразность пересмотра таких

решений.

Необходимость организации забора большого количества

наружного воздуха и выброса такого же количества теплого и

влажного отработанного воздуха создают снаружи бумажной

или картонной фабрики, имеющей две машины в одном блоке,

метеорологические условия, практически исключающие возмож-

ность непосредственного присоединения таких блоков друг

к другу. По этой причине в настоящее время для случая разме-

щения на предприятии высокопроизводительных машин бо-

лее двух разработан вариант, при котором каждый из

блоков, вмещающий две машины, располагается на некотором

расстоянии друг от друга, что обеспечивает надлежащую изоли-

рованность и обдуваемость каждого из зданий и облегчает нор-

мальную вентиляцию. Образующиеся между блоками зданий

площадки используют для рациональной раскладки подземных

коммуникаций, представляющих для каждой высокопроизводи-

тельной машины сложную систему. После укладки коммуника-

ций площадки озеленяют.

Для удобства коммуникационных связей между блоками и

условий обслуживания отдельные блоки соединяют между собой

утепленными переходами. Подобное размещение блоков с уста-

новкой шести бумагоделательных машин для одного из проек-

тируемых мощных комбинатов показано на рис. 58. Все три

блока соединены переходами между собой и.с общим складом

готовой продукции. При необходимости размещения цехов по

переработке бумаги в изделия (например, переработки мешоч-

ной бумаги в мешки) такие цехи могут быть размещены на вто-

ром этаже, над складом готовой продукции.

Показанные выше технологические компоновочные решения

цехов предусматривают размещение основного технологического

оборудования в зданиях, габаритные схемы которых приспособ-

лены для наиболее целесообразного расположения и наиболее

удобных условий эксплуатации оборудования. Практически

211

в настоящее время здания отдельно стоящих цехов в проектах

новых предприятий предусматриваются относительно редко. По-

точность производства и технологические связи отдельных це-

хов и удобства эксплуатации обусловливают целесообразность

их блокирования в крупные производственные корпуса, количе-

216000

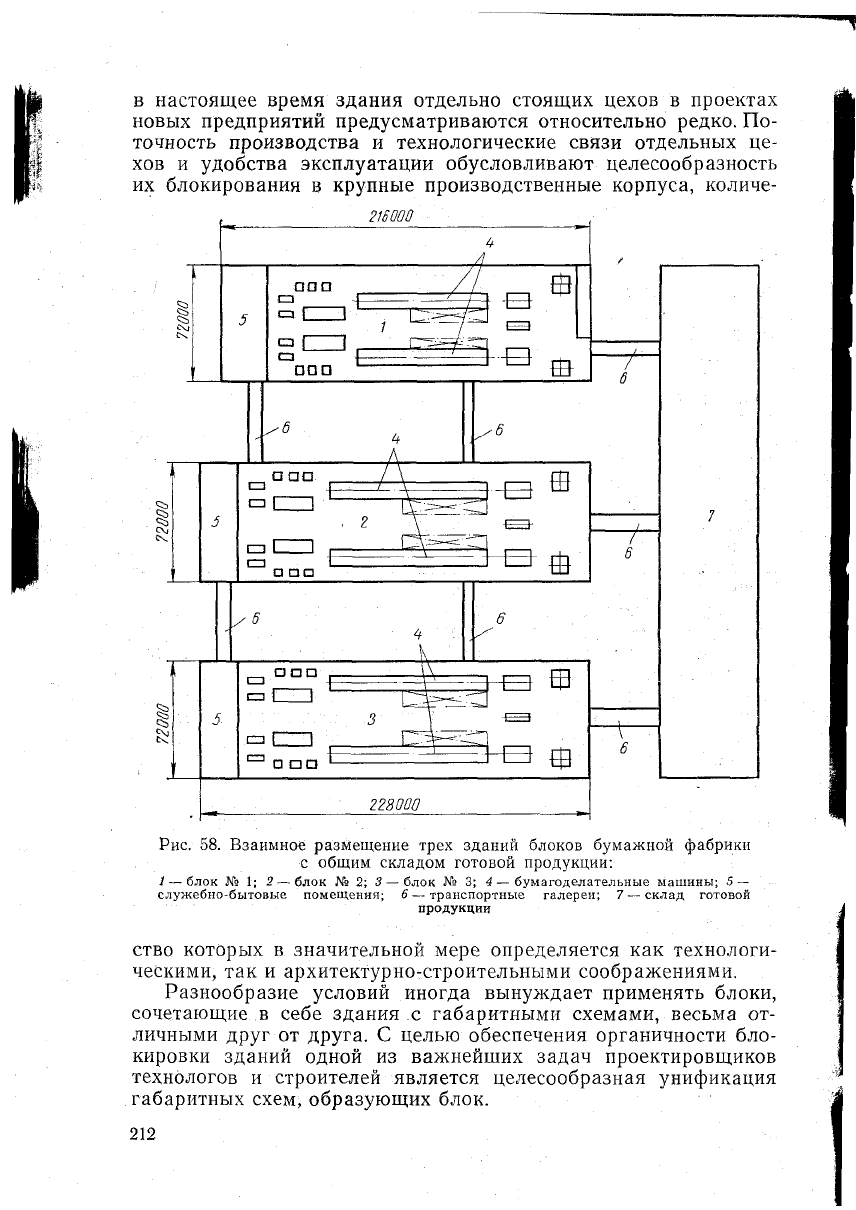

Рис.

58. Взаимное размещение трех зданий блоков бумажной фабрики

с общим складом готовой продукции:

1 — блок № 1;

2—•

блок № 2; 3 — блок № 3; 4 — бумагоделательные машины; 5 —

служебно-бытовые помещения; 6 — транспортные галереи; 7 — склад готовой

продукции

ство которых в значительной мере определяется как технологи-

ческими, так и архитектурно-строительными соображениями.

Разнообразие условий иногда вынуждает применять блоки,

сочетающие в себе здания с габаритными схемами, весьма от-

личными друг от друга. С целью обеспечения органичности бло-

кировки зданий одной из важнейших задач проектировщиков

технологов и строителей является целесообразная унификация

габаритных схем, образующих блок.
