РЕДАКТИРОВАНИЕ ПРОГРАММЫ 7

7-13

UNo. MAT

0 CBN STL

UNo. UNIT

1 DRILLING

SNo. TOOL

1 CTR-DR

2 DRILL

FIG PTN

1 LINE

2 PT

UNo. UNIT

2 SLOT

Удаляемая последовательность

(2) Отобразить меню редактирования.

PROGRAM

COMPLETE

SEARCH CALCULAT TPC INSERT

ERASE SHAPE

COPY

UNIT

COPY

PROGRAM

COPY

HELP

(3) Нажать клавишу меню

[ERASE] (удаление).

Î Выделится окно [ERASE] (удаление) и на экране появится сообщение: SELECT

PROGRAMS - CURSOR?

. (Выбрать программу - курсор?).

(4) При удалении нескольких последовательностей обработки контура одновременно,

для обозначения области удаления следует использовать клавиши «вверх» и «вниз».

Î Если в область удаления попадается строка блока, процесс удаления

происходит по схеме описанной в п. 1 «Удаление блока».

Î Если в область удаления попадается строка последовательности обработки

инструмента, процесс удаления происходит по схеме описанной в п. 2

«Удаление последовательности инструмента».

(5) Нажать клавишу ввода

INPUT

Î Удаляются выбранные блоки, последовательности инструмента и

последовательности обработки контура.

UNo. MAT

0 CBN STL

UNo. UNIT

1 DRILLING

SNo. TOOL

1 CTR-DR

2 DRILL

FIG PTN

1 LINE

2 PT

UNo. UNIT

2 SLOT

UNo. MAT

0 CBN STL

UNo. UNIT

1 DRILLING

SNo. TOOL

1 CTR-DR

2 DRILL

FIG PTN

1 PT

UNo. UNIT

2 SLOT

Удаляемая

последова-

тельность

обработки

конутра

(выделенное

окно)

7 РЕДАКТИРОВАНИЕ ПРОГРАММЫ

7-14

7-5 Копирование

В процесс создания или редактирования программы данная функция COPY

(копирование) используется для копирования другой программы или одного

блока/последовательности обработки контура.

Существует три типа копирования.

- Копирование программы

- Копирование блока

- Копирование последовательности контура обработки

1. Копирование программы

Функция PROGRAM COPY (копирование программы) используется для того, чтобы в

процессе создания или редактирования определенной программы скопировать другую

программу.

Общий блок и блок конца не подлежат копированию

Выбор меню:

[PROGRAM COPY] (Копирование программы).

(1) Установить курсор на строке данных блока, следующим за копируемыми данными

для копирования блока или программы.

UNo. MAT

0 CBN STL

UNo. UNIT

1 DRILLING

SNo. TOOL

1 CTR-DR

2 DRILL

Сюда вставляется другая программа

Примечание 1. Если курсор расположен не в строке блока при нажатии клавиши

[PROGRAM COPY] (копирование программы) на экране появится

предупредительное сообщение

454 CURSOR POSITION INCORRECT

(Неверное положение курсора).

Примечание 2.

Если курсор расположен в общем блоке при нажатии клавиши

[PROGRAM COPY] (копирование программы) на экране появится

предупредительное сообщение

454 CURSOR POSITION INCORRECT

(неверное положение курсора).

(2) Отобразить меню редактирования

PROGRAM

COMPLETE

SEARCH CALCULAT TPC INSERT

ERASE SHAPE

COPY

UNIT

COPY

PROGRAM

COPY

HELP

(3) Нажать клавишу меню [PROGRAM COPY] (Копирование программы).

Î Выделится окно [PROGRAM COPY] (Копирование программы) и появится

сообщение WORK No. (Номер рабочей программы).

РЕДАКТИРОВАНИЕ ПРОГРАММЫ 7

7-15

(4) Ввести номер заготовки, программа которой подлежит копированию.

Пример. Заготовка № 1000

Нажать следующие клавиши:

1 0 0 0

Î Произойдет копирование программы заготовки № 1000.

Пример. Программа заготовки № 1000 скопирована следующим образом:

UNo. MAT

0 CST IRN

UNo. UNIT

1 WPC-0

UNo. UNIT

2 M-CODE

UNo. UNIT

3 END

Копируемая

программа

Программа заготовки №

1000

UNo. MAT

0 CBN STL

UNo. UNIT

1 DRILLING

SNo. TOOL

1 CTR-DR

2 DRILL

Программа процесса

редактирования

Программа после копирования

UNo. MAT

0 CBN STL

UNo. UNIT

1 WPC-0

UNo. UNIT

2 M-CODE

UNo. UNIT

3 DRILLING

SNo. TOOL

1 CTR-DR

2 DRILL

Скопированная программа

Примечание 1. При вводе несуществующего номера заготовки появляется

предупредительное сообщение

405 PROGRAM No. NOT FOUND

(№ программы не найден).

Примечание 2. При вводе номера заготовки, заданной в EIA/ISO программе,

появится предупредительное сообщение

440 EIA/ISO PROGRAM

DESIGNATED

(Задана программа EIA/ISO).

7 РЕДАКТИРОВАНИЕ ПРОГРАММЫ

7-16

2. Копирование блока

При создании или копировании программы, функция UNIT COPY (копирование блока)

используется для осуществления копирования блоков, в т.ч и из других программ.

Параллельно с блоком копируются также последовательность инструмента и

последовательность обработки контура, относящиеся к данному блоку.

Клавиша меню

[UNIT COPY] (Копирование блока).

(1) Перевести курсор на блок подлежащий копированию

UNo. MAT

0 CBN STL

UNo. UNIT

1 DRILLING

SNo. TOOL

1 CTR-DR

2 DRILL

Сюда вставляется копируемый блок

Примечание 1. Если курсор расположен не в строке блока при нажатии клавиши

[PROGRAM COPY] (Копирование программы) на экране появится

предупредительное сообщение

454 CURSOR POSITION

INCORRECT

(Неверное положение курсора).

Примечание 2.

Если курсор расположен в общем блоке при нажатии клавиши

[PROGRAM COPY] (Копирование программы) на экране появится

предупредительное сообщение

454 CURSOR POSITION

INCORRECT

(Неверное положение курсора).

(2) Отбразить меню копирования.

PROGRAM

COMPLETE

SEARCH CALCULAT TPC INSERT

ERASE SHAPE

COPY

UNIT

COPY

PROGRAM

COPY

HELP

(3) Нажать клавишу меню

[UNIT COPY] (Копирование блока).

(4) Нажать клавишу меню

[PROGRAM COPY] (Копирование программы).

Î Выделится окно [PROGRAM COPY] (Копирование программы) и появится

сообщение

WORK No. (Номер рабочей программы).

(5) Ввести номер заготовки, программа которой содержит блок, подлежащий

копированию.

Пример. Заготовка № 1000

Нажать следующие клавиши:

1 0 0 0

После ввода номера заготовки, появится сообщение UNIT NUMBER <INPUT>?. (<Ввести>

номер блока?).

РЕДАКТИРОВАНИЕ ПРОГРАММЫ 7

7-17

(6) Ввести номер блока, подлежащего копированию.

Пример. Блок № 1

:Нажать следующие клавиш

INPUT

Î Произойдет копирование блока № 1 из программы заготовки № 1000.

Пример. Копирование блока №1 программы заготовки № 1000 произошло

следующим образом.

UNo. MAT

0 CST IRN

UNo. UNIT

1 LINE CTR

SNo. TOOL

1 FCE MILL

FIG PTN

1 SQR

UNo. UNIT

2 RGH CBOR

Копируемый блок

Программа заготовки № 1000

UNo. MAT

0 CBN STL

UNo. UNIT

1 DRILLING

SNo. TOOL

1 CTR-DR

2 DRILL

Редакритуемая программа

Программа после копирования

UNo. MAT

0 CBN STL

UNo. UNIT

1 LINE CTR

SNo. TOOL

1 FCE MILL

FIG. PTN

1 SQR

UNo. UNIT

2 DRILLING

SNo. TOOL

1 CTR-DR

2 DRILL

Скопированный блок

Примечание 1. Общий блок №0 не подлежит копированию. Попытка скопировать

данный блок приведет к появлению предупредительного сообщения .

402 ILLEGAL NUMBER INPUT (Введен недопустимый номер).

Примечание 2. При вводе несуществующего номера заготовки появляется

предупредительное сообщение

405 PROGRAM No. NOT FOUND (Номер

программы не найден).

Примечание 3. При вводе номера заготовки, заданной в EIA/ISO программе, появится

предупредительное сообщение 440 EIA/ISO PROGRAM DESIGNATED

(Задана программа EIA/ISO).

7 РЕДАКТИРОВАНИЕ ПРОГРАММЫ

7-18

3. Копирование последовательности контура обработки

Функция SHAPE COPY (Копирование последовательности контура обработки)

предназначено для копирования последовательности контура обработки в процессе

создания или редактирования программы. При этом недопустимо произведение

копирования, если строка последовательности контура обработки уже была введена

наряду с прочими данными. .

Выбор меню:

[SHAPE COPY] . (Копирование последовательности контура обработки)

(1) Переместить курсор в позицию, куда должно быть произведено копирование

последовательности контура обработки..

Пример.

UNo. UNIT

1 DRILLING

SNo. TOOL

1 DRILL

FIG PTN

1 PT

2 CIR

3 SQR

UNo. UNIT

2 DRILLING

SNo. TOOL

1 DRILL

FIG PTN

Строка, куда производится копирование

поледовательности блока №1

Примечание . Если курсор находится не в строке последовательности контура или

данные по последовательности контура уже введены, появляется

предупредительное сообщение

454 CURSOR POSITION INCORRECT

(Неверное положение курсора).

(2) Отобразить меню редактирования.

PROGRAM

COMPLETE

SEARCH CALCULAT TPC INSERT

ERASE SHAPE

COPY

UNIT

COPY

PROGRAM

COPY

HELP

(3) Нажать клавишу меню

[SHAPE COPY] (Копирование последовательности).

Î Выделится окно [SHAPE COPY] и на экране появится сообщение UNIT NUMBER

<INPUT>? (<Ввести> номер блока)..

РЕДАКТИРОВАНИЕ ПРОГРАММЫ 7

7-19

(4) Ввести номер блока, содержащего последовательность контура, подлежащую

копированию

Пример. Блок № 1

Нажать клавиши:

INPUT

Î Произойдет копирования последовательности контура из блока № 1.

Пример. Последовательность контура блока №1 копируется следующим образом.

UNo. UNIT

1 DRILLING

SNo. TOOL

1 DRILL

FIG PTN

1 PT

2 CIR

3 SQR

UNo. UNIT

2 DRILLING

SNo. TOOL

1 DRILL

FIG PTN

1 PT

2 CIR

3 SQR

UNo. UNIT

1 DRILLING

SNo. TOOL

1 DRILL

FIG PTN

1 PT

2 CIR

3 SQR

UNo. UNIT

2 DRILLING

SNo. TOOL

1 DRILL

FIG PTN

Программа до копирования

Программа после копирования

Скопированная

последователь-

ность контура

Копируемая

последователь-

ность контура

Примечание 1. При вводе несуществующего номера блока, появляется

предупредительное сообщение

407 DESIGNATED DATA NOT FOUND

(Заданные данные не найдены).

Примечание 2. Если блок под заданным номером не содержит строки

последовательности профиля, появляется предупредительное

сообщение

452 NO SHAPE DATA IN UNIT (Блок не содержит данных

профиля).

Примечание 3. Если тип профиля программируемого блока отличен от типа копируемого

профиля, появляется предупредительное сообщение 453 NO SHAPE

DATA TO COPY IN UNIT

(Копируемый блок не содержит данных

профиля).

7 РЕДАКТИРОВАНИЕ ПРОГРАММЫ

7-20

- ДЛЯ ЗАМЕТОК -

Функции записи и редактирования программы 8

8-1

8 ФУНКЦИИ ЗАПИСИ И РЕДАКТИРОВАНИЯ ПРОГРАММЫ

8-1 Функция справки

Функция справки устройства ЧПУ предназначена для графического описания данных

программы. Окно справки (см. рис. ниже) вызывается клавишей меню HELP (Справка) и

установкой курсора в разделе данных блока в окне PROGRAM (Программа). На рисунке

согласно положению курсора соответствующий раздел подсвечивается.

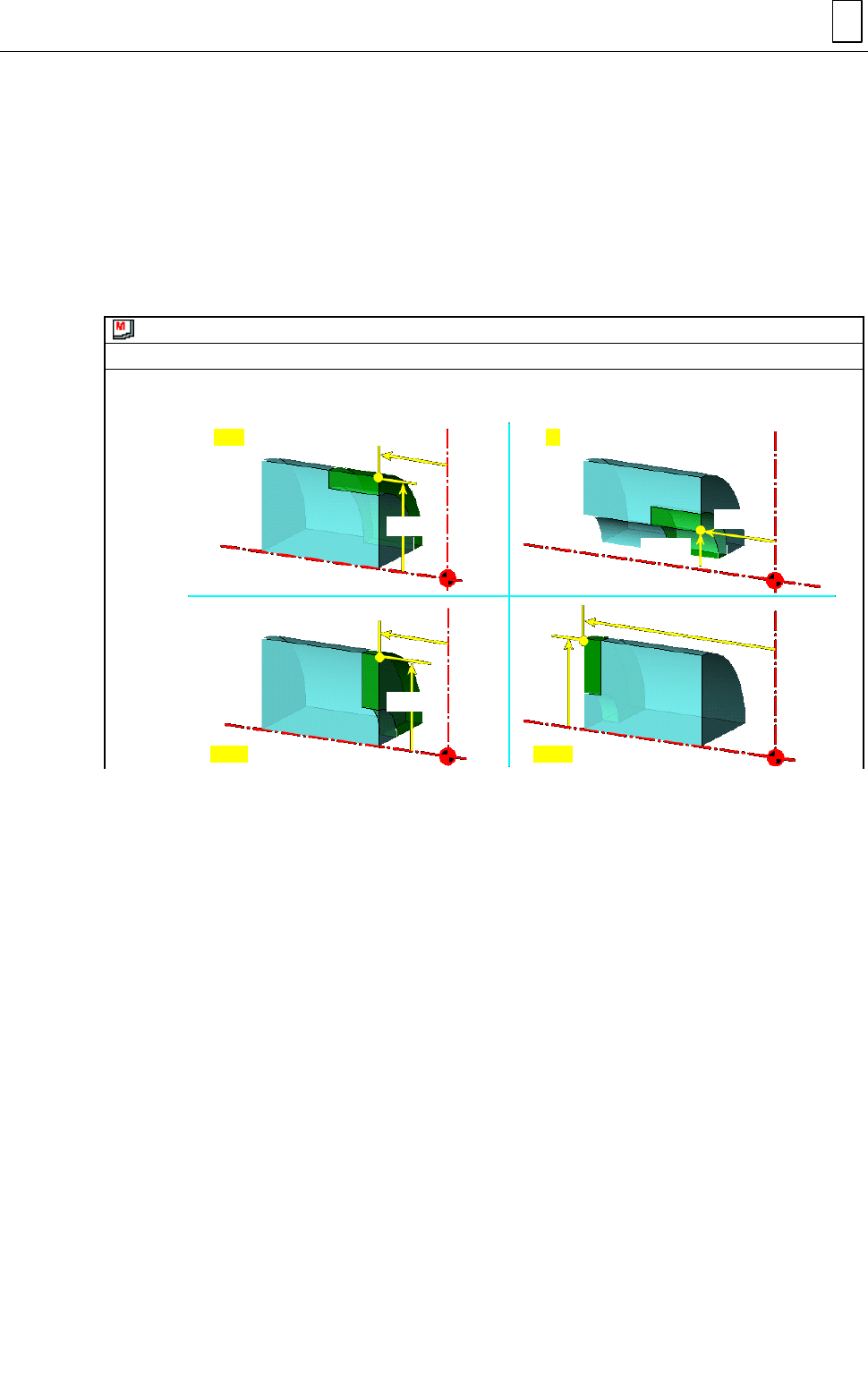

Пример. Окно справки для блока обработки прутковых заготовок (BAR).

MAZATROL: 5101001

File Window Help

UNo. UNIT PART POS-B SPT-X SPT-Z FIN-X FIN-Z

4 BAR ■

CPT-Z

CPT-X

CPT-Z

OUT IN

FACE BACK

В окне справки просматривается более подробное описание устанавливаемых данных.

Примечание 1. В окне справки графически отображаются не все типы данных. См.

соответствующие разделы данного руководства для описания типов

данных, устанавливаемых в программе.

Примечание 2. Разделы, устанавливаемые автоматически и отображаемые графически

в окне меню, могут не описываться в окне справки.

H740PAH030E

8 Функции записи и редактирования программы

8-2

8-2 Функция автоматического расчета точки пересечения

Функция автоматического расчета точки пересечения для УЧПУ предназначена для

вычисления неизвестных координат точки пересечения на произвольном контуре и ее

автоматической установки в программу.

8-2-1 Функция автоматического расчета точки пересечения для контурной и

торцевой обработки

Точка пересечения произвольного контура рассчитывается автоматически в блоках

контурной и торцевой обработки.

Ниже в качестве примера приведено описание блока обработки в плоскости ZY

(устанавливается в поле MODE в данных блока). Автоматический расчет точки

пересечения может также производиться подобным образом для другого способа

обработки.

1. Координаты точки пересечения

Если координаты точки пересечения неизвестны

(см. рис. ниже), система ЧПУ

автоматически их рассчитает из координат начальной и конечной точек и значений

углов между ними.

FIG PTN SHIFT-R Z Y R/th I J P CNR R-FEED RGH

LINE

10.



50.

150.

20.

30.

100.

FIG PTN SHIFT-R Z Y R/th I J P CNR R-FEED RGH

LINE

10.



50.

140.7604

150.

20.

72.4005

20.

30.

100.

Отображается

желтым цветом

Программный нуль

150

Начальная точка

30°

100°

После проверки плоскости необходимо снова вернуться в окно

PROGRAM

(Программа), в котором автоматически рассчитанные координаты точки пересечения

будут отмечаться желтым цветом.
