Руководство по программированию Mazatrol Matrix
Подождите немного. Документ загружается.
Запись программы 3
3-351
При установке значений [OUTER X DIA](наружный Х диам.) или [INNER X DIA](внутр. Х
диам.), выбрать далее метод измерения.
0: Измерение двух сторон
1: Измерение одной стороны
[2] SPT-X, SPT-Y, SPT-Z
Задать начальное положение измерения. Настроить пункты данных, отличные от
выбранной модели измерения.
[3] FPT-X, FPT-Y, FPT-Z
Задать конечное положение измерения. Настроить пункты данных, отличные от
выбранной модели измерения.
[4] T LIM+
Настроить верхнее значение ограничителя допуска.
[5] T LIM–
Настроить нижнее значение ограничителя допуска.
[6] BASE
Настроить опорное положение для измерения.
0: Начальное положение определяется как опорное положение.
1: Конечное положение определяется как опорное положение.
[6] DIR.
Выбрать в меню направление (стрелка) движения бабки фрезерного шпинделя в
процессе измерений и направление входа/выхода, которое нужно для измерений.
← Z ← X ↓ Z ↓ X → Z → X
Выбор из меню пункта [ ←X ] определяет ось B- (бабка фрезерного шпинделя)
направлена по направлению стрелки (влево) и подвод/отвод в направлении оси X во
время измерения.
←
X
↓
X
←
Z
↓
Z
D736P0107
X
Z
3-27-4 Выбор типа измерения
Для блока измерения заготовки предусмотрены следующие типы измерения.
- Измерение наружного диаметра (OUTER X, OUTER Y)
.............. Измерить наружный диаметр обрабатываемой заготовки
3 Запись программы
3-352
- Измерение внутреннего диаметра (INNER X, INNER Y)
.............. Измерить внутренний диаметр обрабатываемой заготовки
- Измерение ширины канавки (X GRV, Y GRV, Z GRV, IN GRV)
.............. Измерить ширину канавки или других углублений
- Измерение ширины выступа (X WIDTH, Y WIDTH, Z WIDTH, IN WIDTH)
.............. Измерить ширину выступа или других выпуклых частей
- Измерение длины шага (+X STEP, –X STEP, +Y STEP, –Y STEP, +Z STEP, –Z STEP)
.............. Измерить длину шага обрабатываемой заготовки
- Наружнее измерение (EXT MILL, EXT TURN)
.............. Считывание данных измерения
из внешнего устройства измерения. (Во
время выполнения данного блока данные считываются только для коррекции данных на
инструмент, записанных в блоке ЧПУ; обработка не производится)
1. Измерение внешнего диаметра
Выбрать функцию OUTER X для измерения точек оси X на разрезе наружного диаметра
заготовки.
Выбрать функцию OUTER Y для измерения точек оси Y на разрезе
наружного диаметра
заготовки.
Также, метод измерений может быть выбран для функции OUTER X.
0: Измерение двух сторон
(Измерение расстояния между двумя точками, где X = 0 и является центром)
1: Измерение одной стороны
(Измерение расстояние между исходной точкой и точкой на положительной части оси
абсцисс.)
SNo. PTN SPT-X SPT-Y SPT-Z FPT-X FPT-Y FPT-Z T LIM+ T LIM- BASE DIR.
1 OUTER X 0 x1
z1
t1 t2
←X
SNo. PTN SPT-X SPT-Y SPT-Z FPT-X FPT-Y FPT-Z T LIM+ T LIM- BASE DIR.
1 OUTER X 1 x1
z1 x2
z2 t1 t2 S ←X
SNo. PTN SPT-X SPT-Y SPT-Z FPT-X FPT-Y FPT-Z T LIM+ T LIM- BASE DIR.
1 OUTER Y
y1 z1
t1 t2
←X
x1, y1: Измеряемые наружные диаметры
z1: Координата Z точки измерения
D736P0113
x1
z1
OUTER X (Внешний X) (Обе стороны)
z1
y1
OUTER Y (Внешний Y)
Запись программы 3
3-353

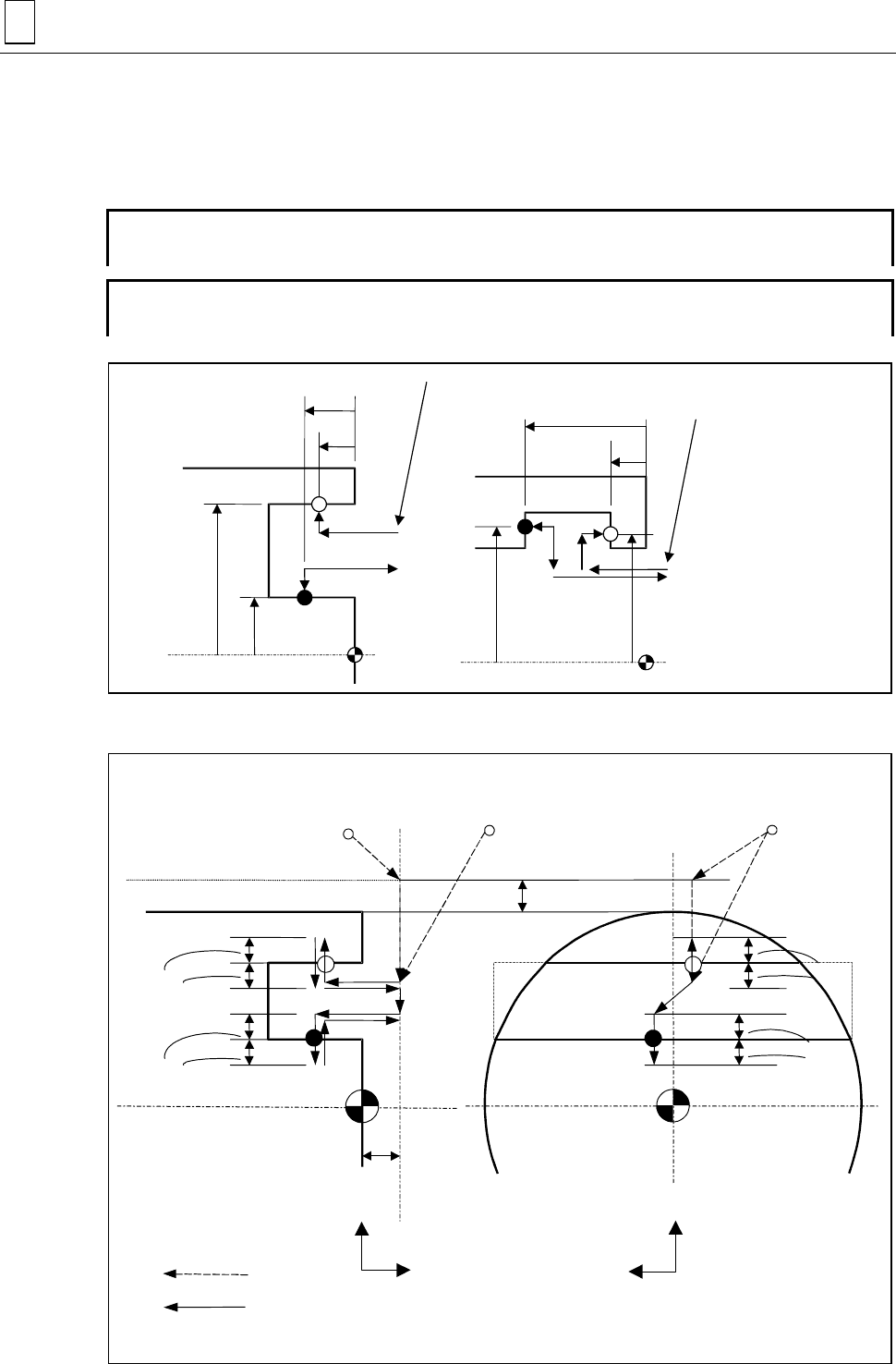

D737P0002
z2
x1
x2
z1
x1, z1: Опорная точка
x2: Измеряемые наружные диаметры
z2: Координата Z положения
измерения
НАРУЖНЫЙ (OUTER X) (Обе стороны
Настройка значения “0” в качестве опорного положения в случае двустороннего
измерения.
[Движение измерение (Наружный Y (OUTER)]
D736P0114
Быстрая подача
Скорость подвода датчика
(
K14)
Z
Y
[1]
[2]
[1] [2]
K19
K19
[4]
[5]
[6]
[7]
[8]
[3]
[
11
]
[
10
]
[9]
[
12
]
[
13
]
TC37
TC39
2. Измерение внутреннего диаметра
Выбрать функцию INNER X (ВНУТРЕННИЙ Х) для измерения любых двух точек на оси X
на участке внутреннего диаметра заготовки. Выбрать функцию INNER Y (ВНУТРЕННИЙ
Y) для измерения любых двух точек на оси Y на участке внутреннего диаметра заготовки.
Также, метод измерений может быть выбран для функции INNER X.
0: Измерение двух сторон
(Измерение расстояния между двумя точками, где X = 0 и является центром)
1: Измерение одной стороны
(Измерение расстояние между исходной точкой и точкой на положительной части оси
абсцисс.)
SNo. PTN SPT-X SPT-Y SPT-Z FPT-X FPT-Y FPT-Z T LIM+ T LIM- BASE DIR.
1 INNER X 0 x1
◆
z1
◆ ◆ ◆
t1 t2
◆
←X
SNo. PTN SPT-X SPT-Y SPT-Z FPT-X FPT-Y FPT-Z T LIM+ T LIM- BASE DIR.
3 Запись программы
3-354
SNo. PTN SPT-X SPT-Y SPT-Z FPT-X FPT-Y FPT-Z T LIM+ T LIM- BASE DIR.
1 INNER X 1 x1
◆
z1 x2
◆
z2 t1 t2 S ←X
SNo. PTN SPT-X SPT-Y SPT-Z FPT-X FPT-Y FPT-Z T LIM+ T LIM- BASE DIR.
1 INNER Y
◆
y1 z1
◆ ◆ ◆
t1 t2
◆
←X
D736P0115
x1
z1
z1
y1
ВНУТРЕННИЙ Х (INNER X) (Обе стороны)
ВНУТРЕННИЙ Y (INNER Y)
x1, y1: Измеряемые внутренние диаметры
z1: Координата Z положения измерения
D737P0003
x2
z1
z2
x1
ВНУТРЕННИЙ Х (INNER X) (Одна сторона)
x1, z1: Точка опоры
x2: Измеряемый внутренний
диаметр
z2: Координата Z положения
измерения
Запись программы 3
3-355

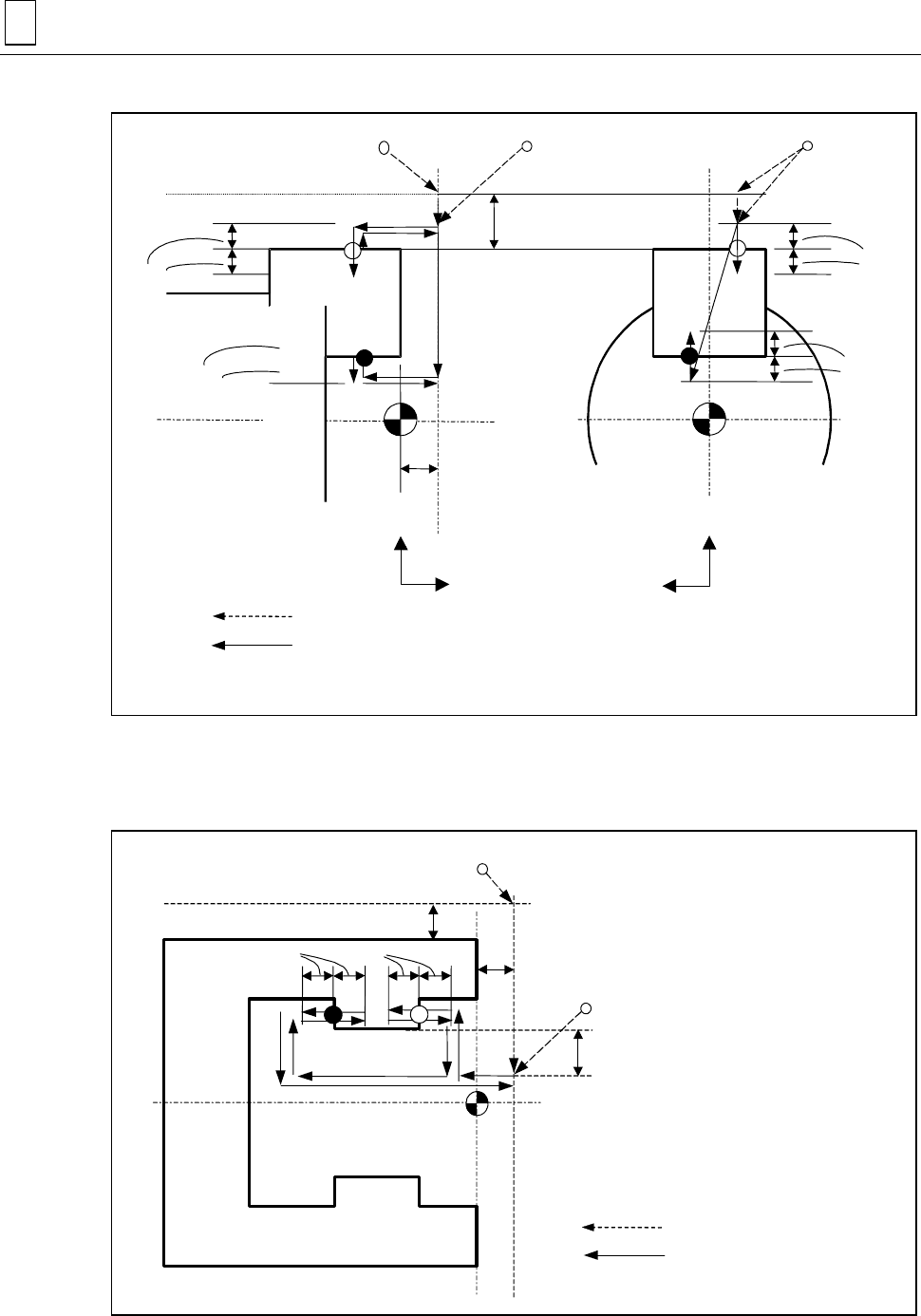

[Перемещение при измерении (INNER)(внутренний)]
D736P0116
Быстрая подача
Скорость подвода
при измерении (K14)
[2]
[3][4]
[5][6]
[7]
[8]
[
10
]
K19
K19
[1] [2]
[9]
[
11
]
[6]
[4]
[5]
K19
TC38
TC37
3 Запись программы
3-356
3. Измерение ширины канавки
Для канавок X GRV, Y GRV, и Z GRV измерение выполняется по ширинам осей X, Y, и Z
соответственно.
Для функции IN GRV, измеряется ширина канавки по стороне внутреннего диаметра.
SNo. PTN SPT-X SPT-Y SPT-Z FPT-X FPT-Y FPT-Z T LIM+ T LIM- BASE DIR.
1 X GRV x1 y1 z1 x2 y2 z2 t1 t2 S ←X
SNo. PTN SPT-X SPT-Y SPT-Z FPT-X FPT-Y FPT-Z T LIM+ T LIM- BASE DIR.
1 IN GRV x1 y1 z1 x2 y2 z2 t1 t2 S ←X
D736P0117
x1, y1, z1: Начальная точка
измерения {
x2, y2, z2: Конечная
точка измерения
x1
z1
X GRV
z1
x2
IN GRV
z2
z2
x1
x2
[Перемещение при измерении, функция (X GRV)(канавка по оси Х)]
D736P0118
Быстрая подача
Скорость подвода измерения (
K14)
{: Начальная точка
z
: Конечная точка
X
Y
[1] [2]
[2]
[3]
[4]
[5]
[9]
[6]
[7]
[8]
[
10
]
[
11
]
K19
K19
[1]
K19
[2]
[4]
[7]
K19
[9]
[1]
[1] [2]
TC37
TC39
Z
X
Запись программы 3
3-357
[Перемещение при измерении (IN GRV)(канавка внутр.)]
D736P0119
Z
2
[1]
[2]
[1] [2]
[4]
[5]
[6]
[7]
[8] [3]
[
11
]
[9]
[
12
]
[
13
]
[
10
]
K19
K19
TC39
TC37
TC38
4. Измерение ширины выступа
Для ШИРИНЫ X (X WIDTH), ШИРИНЫ Y (Y WIDTH), и ШИРИНЫ Z (Z WIDTH) измерения
выполняются по ширине выступа по осям X, Y, и Z, соответственно.
Для ШИРИНА ВНУТР. (IN WIDTH), измеряется ширина выступа по стороне внутреннего
диаметра.
SNo. PTN SPT-X SPT-Y SPT-Z FPT-X FPT-Y FPT-Z T LIM+ T LIM- BASE DIR.
1 X WIDTH x1 y1 z1 x2 y2 z2 t1 t2 S ←X
SNo. PTN SPT-X SPT-Y SPT-Z FPT-X FPT-Y FPT-Z T LIM+ T LIM- BASE DIR.
1 IN WIDTH x1 y1 z1 x2 y2 z2 t1 t2 S ←X
D736P0120
x1
z1
ШИРИНА X
z1
x2
ШИРИНА IN
z2
z2
x1
x2
x1, y1, z1: Начальная точка
измерения
{
x2, y2, z2: Конечная точка
измерения
z
3 Запись программы
3-358
[Перемещение при измерении по ширине Х (X WIDTH)]
D736P0121
[5]
[9]
Z
X X
Y
[1][2]
[2]
[3]
[4]
[6]
[7]
[8]
[
10
]
[
11
]
K19
K19
[1]
K19
[2]
[4]
[7]
K19
[9]
[1]
[1] [2]
TC37
TC39
Быстрая подача.
Скорость подвода при измерении (K14)
{: Начальная точка
z
: Конечная точка
Примечание. Для измерения стороны шпинделя номер 2 используется параметр
«Безопасное расстояние до профиля (задний торец) (TC40).
[Перемещение при измерении (IN WIDTH)(ширина внутр.)]
D736P0122
[1]
[2]
[1] [2]
K19K19
[4]
[5]
[6]
[7]
[8]
[3]
[
11
]
[
10
]
[9]
[
12
]
[
13
]
TC39
TC37
TC38
Быстрая подача
Скорость подвода измерения
(
K14)
{: Начальная точка
z
: Конечная точка
Запись программы 3
3-359
5. Измерение длины шага
Для ШАГА +X (+X STEP), ШАГА +Y (+Y STEP), и ШАГА +Z (+Z STEP), измеряются
разницы уровня поверхности в направлении по нарастанию по осям X, Y, и Z,
соответственно.
Для ШАГА -X (-X STEP), ШАГА -Y (-Y STEP), и ШАГА -Z (-Z STEP), измеряются разницы
уровня поверхности в направлении по убыванию по осям X, Y, и Z, соответственно.
SNo. PTN SPT-X SPT-Y SPT-Z FPT-X FPT-Y FPT-Z T LIM+ T LIM- BASE DIR.
1 +X STEP x1 y1 z1 x2 y2 z2 t1 t2 S ←X
D736P0123
z2
+X STEP
z2
z1
z1
x1
x2
–X STEP
x1, y1, z1: Начальная точка
измерения {
x2, y2, z2: Конечная точка
измерения
z
x1
x2
[Движение измерения шага Х (–X STEP)]
Z
X
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[
10
]
K19
K19
[1]
[1][2]
[9]
[
11
]
D736P0124
TC39
TC37
Быстрая подача
Скорость подачи
измерения (K14)
3 Запись программы
3-360
6. Наружнее измерение
Для НАРУЖН. ФРЕЗЕРОВАНИЯ (EXT MILL), читаются измеренные данные с
использованием блока внешнего измерения, а измеренные данные включаются в данные
инструмента для фрезерования.
Для НАРУЖН. ТОКАРНОЙ ОБРАБОТКИ (EXT TURN), измеренные данные включаются в
данные инструмента для токарной обработки.
SNo. PTN SPT-X SPT-Y SPT-Z FPT- X FPT-Y FPT-Z T LIM+ T LIM- BASE DIR.
1 EXT MILL P N z1
◆ ◆ ◆
t1 t2
◆ ◆
SNo. PTN SPT-X SPT-Y SPT-Z FPT- X FPT-Y FPT-Z T LIM+ T LIM- BASE DIR.
1 EXT TURN P N z1
◆ ◆ ◆
t1 t2
◆ ◆
P: Выберите объект корректировки из меню ниже.
WEAR
X
WEAR
Z
TOOL
DIAMETER
- Для НАРУЖН. ФРЕЗЕРОВАНИЯ (EXT MILL) пункт ДАННЫХ СОТВЕТСТВИЯ (COMP.
DATA) на линии блока недействителен.
- ДИАМЕТР ИНСТРУМЕНТА (TOOL DIAMETER) показывается только для НАРУЖН.
ФРЕЗЕРОВАНИЯ (EXT MILL).
N: Введите номер измеряемого участка с использованием блока внешнего измерения.
Z1: Введите целевое значение для измеряемого участка с использованием блока
наружного измерения.
