10.

Создайте нижнюю часть изображения, состоящую из прямых

линий. Точкой отсчета для построения будем считать точку пересече-

ния дуги и горизонтальной осевой линии с левой стороны:

выберите инструмент Свободного Рисования;

щелкните левой кнопкой мыши в начальной точке с координатами

х,

у (65, 180), переведите указатель мыши к точке с координатами (65,

130),

щелкните мышью — вы построите прямую линию между двумя

точками;

для того чтобы построить второй отрезок, будем считать конеч-

ную точку первой линии начальной для второй, — переведите ука-

затель мыши от точки х, у (65, 130) к точке с координатами х, у

(40,

130);

для построения третьего отрезка переведите указатель мыши от

точки х, у (40, 130) к точке х, у (40, ПО);

четвертый отрезок будет иметь координаты: х, у (40, ПО) — х, у

(80,

ПО), пятый: х, у (80, 110) — х, у (80, 140) и шестой: х, у (80, 140)

— х,у(П0, 140);

последняя точка есть точка пересечения осевой линии и шестой

линии, построенной вами.

11.

Для того чтобы облегчить построения, создадим копию нижней

части изображения, состоящей из прямых линий. Для этого:

выделите инструментом Указания полученные прямые линии;

нажмите клавиши

<Alt+F7>,

появится прикрепляемая панель Пре-

образований; нажмите кнопку Масштабировать и Отразить на пане-

ли Преобразований;

далее нажмите кнопку Отразить по вертикали и установите якор-

ную точку справа и посередине;

затем нажмите кнопку Применить к Дубликату, ваша деталь при-

мет законченный вид.

12.

Для отображения выносных и размерных линий на чертеже вы-

берите на Панели свойств инструмент Контур, на Вспомогательной

панели выберите значение Контур в 1/2 Точки.

13.

Выберите инструмент Размерность, прежде чем начать нано-

сить размерные линии и размерные числа задайте на Панели свойств

следующие параметры:

нажмите кнопку инструмент Вертикальная Размерность;

в списках Стиль Размерности выбираем Десятичные, Точность

Измерения — 0, Единицы Измерения — мм;

340

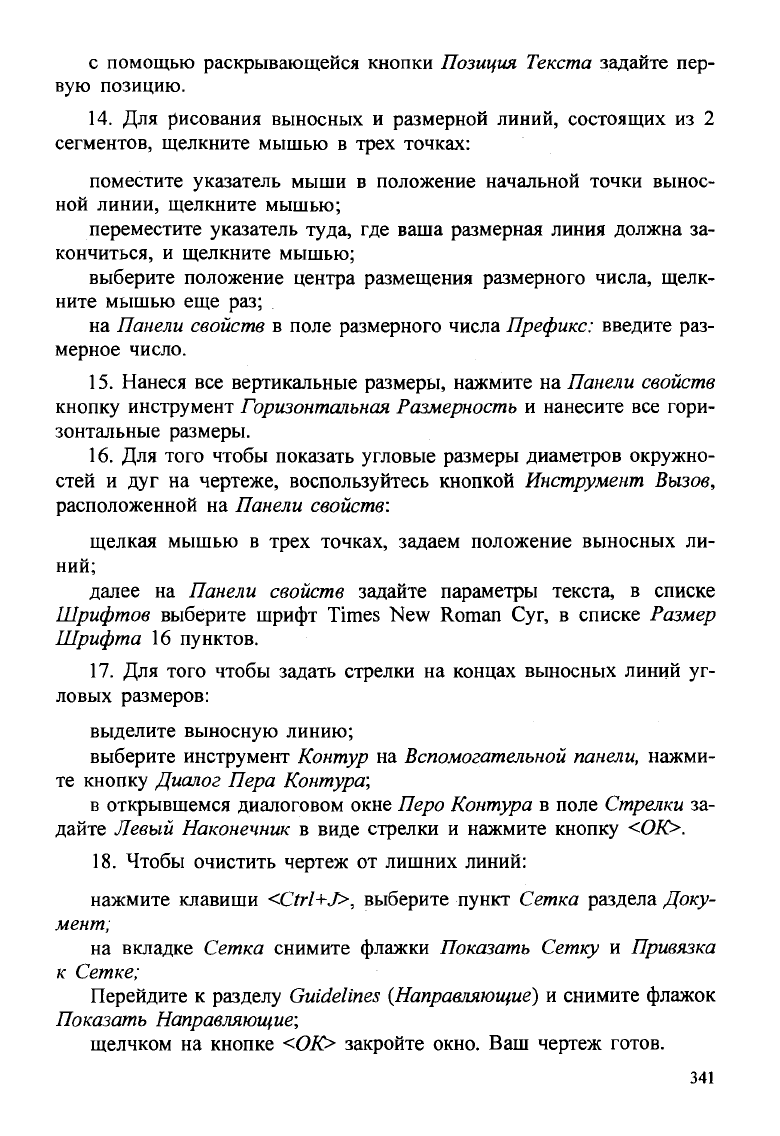

с помощью раскрывающейся кнопки Позиция Текста задайте пер-

вую позицию.

14.

Для рисования выносных и размерной линий, состоящих из 2

сегментов, щелкните мышью в трех точках:

поместите указатель мыши в положение начальной точки вынос-

ной линии, щелкните мышью;

переместите указатель туда, где ваша размерная линия должна за-

кончиться, и щелкните мышью;

выберите положение центра размещения размерного числа, щелк-

ните мышью еще раз;

на Панели свойств в поле размерного числа Префикс: введите раз-

мерное число.

15.

Нанеся все вертикальные размеры, нажмите на Панели свойств

кнопку инструмент

Горизонтальная

Размерность и нанесите все гори-

зонтальные размеры.

16.

Для того чтобы показать угловые размеры диаметров окружно-

стей и дуг на чертеже, воспользуйтесь кнопкой Инструмент Вызов,

расположенной на Панели свойств:

щелкая мышью в трех точках, задаем положение выносных ли-

ний;

далее на Панели свойств задайте параметры текста, в списке

Шрифтов выберите шрифт Times New Roman Cyr, в списке Размер

Шрифта 16 пунктов.

17.

Для того чтобы задать стрелки на концах выносных линий уг-

ловых размеров:

выделите выносную линию;

выберите инструмент Контур на

Вспомогательной

панели, нажми-

те кнопку Диалог Пера Контура;

в открывшемся диалоговом окне Перо Контура в поле Стрелки за-

дайте Левый Наконечник в виде стрелки и нажмите кнопку

<ОК>.

18.

Чтобы очистить чертеж от лишних линий:

нажмите клавиши

<Ctrl+J>,

выберите пункт Сетка раздела Доку-

мент;

на вкладке Сетка снимите флажки Показать Сетку и Привязка

к Сетке;

Перейдите к разделу Guidelines

{Направляющие)

и снимите флажок

Показать Направляющие;

щелчком на кнопке

<ОК>

закройте окно. Ваш чертеж готов.

341

Работа № 3.

Создание фирменного

знака

Цель работы: обработка различных приемов размещения текста

и его редактирования. Изучение приемов организации стилей и

цветов, а также эффектов преобразования объектов (типы заливки,

создания глубины, средства трехмерного моделирования текстово-

го объекта).

Задание: создать фирменный знак, согласно рис. 9.35.

Методика выполнения работы

Запустите программу CorelDraw (Пуск -» Программы -»

CorelDraw).

В открывшемся окне Добро Пожаловать в CorelDraw щелкните

на кнопке Новая графика.

На Панели свойств, в списке форматов, задайте формат А4,

в графе Единицы рисования выберите миллиметры.

Создайте фигуру многоугольник. Для этого:

выберите на Панели инструментов инструмент Многоугольник;

на Панели свойств в поле Число Точек на Многоугольнике задайте

число 14;

нажмите кнопку-переключатель Многоугольник/Звезда. Методом

протягивания, удерживая клавиши <Ctrt> и <Shifi>, создайте звезду

размером 130x130 мм;

с помощью ползунка

Острота

Многоугольника задайте число, рав-

ное 4;

расположите данную фигуру в центре рабочей страницы.

Чтобы создать контур звезды, выполните следующее:

выберите инструмент Указания и выделите звезду;

выберите инструмент Интерактивное Оконтурирование, на Пане-

ли свойств нажмите кнопку Внутрь;

для выбора направления распространения объекта в поле Шаги

Контура установите количество шагов, равное 10, а в поле Смещение

Контура задайте расстояние, равное 1.04 мм.

6. Для установки цвета контура и заливки внутреннего объекта на

Панели свойств кнопкой Цвет Заполнения выберите цвет Blue Electric,

а в палитре цветов выберите цвет Blue (синий), подтвердите выбор на-

жатием левой кнопки мыши.

342

Выберите инструмент Эллипс и,

удерживая нажатыми клавиши <Ctrt> и

<Shift>,

на свободном месте рабочей стра-

ницы нарисуйте окружность размером

85x85 мм.

8. Для придания объема окружности:

выделите объект;

выберите инструмент Интерактивного

Выдавливания;

щелчком мыши выделите маркер и пе-

реместите его в центр фигуры — вокруг

Рис

фи

менный

знак

маркера появится рамка, показывающая

направление и размер выдавливания;

на Панели свойств щелкните на кнопке Тип Выдавливания;

в открывшемся списке выберите третий вариант;

в поле Глубина установите значение 20 мм;

щелкните на кнопке Цвет, в открывшемся списке нажмите кнопку

Использовать Оттенение Цвета;

кнопками От: и В: задайте в раскрывающихся цветовых палитрах

начальный Pink (бледно-розовый) и конечный Purple (фиолетовый) —

цвета перехода;

нажмите на Панели свойств кнопку Скашивание;

в открывшемся окне поставьте флажок напротив Использовать

Скос;

в поле Скосить Угол установите значение 45°;

в поле Глубина Скоса установите значение, близкое к 45 мм.

9. Выберите инструмент Указания и, выделив окружность, перене-

сите ее на звезду.

10.

Выровняйте многоугольник и звезду по центру страницы. Для

этого:

при нажатой клавише

<Shif[>

выделите последовательно окруж-

ность и звезду;

на Панели свойств нажмите кнопку Выровнять и Распреде-

лить;

на вкладке Выровнять в поле Выровнять по поставьте флажок

Центр Страницы.

11.

Выберите инструмент Текст и на свободном поле рабочей стра-

ницы наберите текст «World», установите шрифт Impact, размер шриф-

та — 40 мм.

343

12.

Присвойте тексту белый цвет. Для этого:

выделив текст, выберите инструмент Контур на Вспомогательной

панели;

задайте толщину Контур в 2 точки;

выберите в палитре цветов цвет White (белый), нажав левую кноп-

ку мыши.

13.

Чтобы создать для заголовка тень, выполните следующее:

выберите на Панели инструментов интерактивный инструмент

Тени;

выделите заголовок «World» щелчком мыши;

поместите курсор мыши в центр заголовка;

нажмите левую кнопку мыши и, удерживая ее, переместите курсор

вправо и вниз;

отпустите кнопку — под заголовком появится тень;

на Панели свойств в поле Непрозрачность Отбрасываемой Тени

установите значение 100;

в поле Оперение Отбрасываемой Тени установите значение 5;

в поле Тип Перспективы Отбрасывания Тени установите Плоское.

14.

Выделите текстовый объект и поместите его в верхнюю часть

окружности.

15.

Создайте текст «GUIDE», повторив действия в пп.

11—13,

только для создания тени переместите курсор мыши вправо

и вверх.

16.

Созданный текстовый объект выделите и переместите вниз ок-

ружности.

17.

Для создания текста «ADVENTURE» выполните следующее:

выберите инструмент Свободное Рисование и на свободном месте

рабочей страницы создайте изогнутую линию длиной 130 мм;

выберите инструмент Текст, шрифт Impact, размер шрифта

80 пунктов и напишите текст «ADVENTURE».

18.

Чтобы расположить текст вдоль нарисованной кривой:

используя инструмент Указания и нажатую клавишу

<Shift>,

выде-

лите последовательно кривую и текст;

в строке меню выберите команду Текст

—>

Подогнать Текст под

Путь;

выделите инструментом Указание кривую линию и нажмите клави-

шу «Delete».

344

19.

Чтобы применить перспективу к тексту:

выделите текст и выберите команду меню Эффекты -» Добавить

Перспективу — заголовок будет заключен в пунктирную сетку, по

краям которой будут расположены маркеры;

подведите указатель мыши к левому верхнему маркеру и пере-

местите его выше;

затем подведите указатель к правому верхнему маркеру и перемес-

тите его немного правее и ниже;

правый нижний маркер можно немного приподнять вверх.

20.

Для заполнения заголовка цветом:

выделите текстовый объект, выберите инструмент Заполнение;

на Вспомогательной панели нажмите кнопку Диалог фонтанного

заполнения;

в открывшемся диалоговом окне Заполнение фонтаном в поле

Цветовая смесь поставьте флажок Два цвета;

кнопкой От: задайте в раскрывающейся палитре начальный цвет

заполнения 20% Black (светло-серый), кнопкой До: конечный цвет за-

полнения White (белый);

нажмите кнопку <ОК>.

21.

Для придания объема текстовому объекту выполните следую-

щее:

выделите объект, выберите инструмент Интерактивного Выдавли-

вания;

щелчком мыши выделите крайний левый маркер и переместите

его левее и ниже текстового объекта.

22.

Чтобы оттенить заголовок цветом:

на Панели свойств щелкните на кнопке Цвет;

в открывшемся списке нажмите кнопку Использовать Оттенение

Цвета;

кнопками От: и В: задайте в раскрывающихся цветовых палитрах

начальный Ice Blue (ярко-голубой) и конечный Blue (синий) цвета пе-

рехода.

23.

Выделите полученный текстовый объект и перенесите его

в центр рисунка — фирменный знак создан.

345

Задания для самостоятельной работы

Задание № 1

Составьте структурную схему. С помощью простейших графиче-

ских примитивов создайте элементы схемы и разместите на них над-

писи. Примените к объектам различные способы преобразования: пе-

ремещение, вращение или искажение. Присвойте объектам заливку об-

водки контура, нарисуйте соединительные линии со стрелками, выров-

няйте все объекты друг относительно друга.

Задание №2

Постройте график амплитудно-фазовой зависимости у от t в виде

синусоиды, используя при этом различные способы рисования кривых

и прямых линий. Особое внимание уделите редактированию формы

произвольных кривых. При создании графика задайте различные типы

линии, ее толщину и форму наконечников.

Задание № 3

Постройте упрощенный чертеж детали. Для размещения чертежа с

высокой точностью установите Сетку и Направляющие линии. При

создании чертежа задайте различные типы линии и толщину. Приме-

ните к объекту способ преобразования в виде зеркального отображе-

ния. Проставьте на чертеже размерные линии.

Задание № 4

Создайте рекламное объявление предприятия, занимающегося

авиаперевозками. При создании иллюстрации можно использовать го-

товые символы из библиотеки символов CorelDraw. Объявление долж-

но быть контрастным, поэтому используйте только один цвет — чер-

ный. При создании текста объявления используйте различные типы

шрифтов, при необходимости отформатируйте и отредактируйте текст,

а также примените такие дополнительные эффекты, как перспектива,

тень или выдавливание.

Задание № 5

Создайте визитную карточку. Для создания логотипа фирмы мож-

но воспользоваться готовым символом из библиотеки символов

CorelDraw или подготовить иллюстрацию с помощью простейших

346

графических примитивов. Текст с надписью названия фирмы размести-

те вдоль кривой и добавьте эффект выдавливания или тени. Для зада-

ния фона визитной карточки воспользуйтесь линейной градиентной за-

ливкой.

Задание № 6

Создайте художественный плакат, рекламирующий здоровый образ

жизни. Основной упор сделайте на работу с цветом, используя такие

типы заливок, как градиентные, текстурные или заливку узором. Для

более эффектного оформления иллюстраций воспользуйтесь такими

дополнительными эффектами, как перетекания, выдавливание, оконту-

рирования, перспектива или тень. Данные эффекты можно применить

и к текстовому блоку или расположить текст вдоль прямой, или по-

местить его в оболочку, которую можно также трансформировать.

Контрольные вопросы

Назовите простейшие объекты векторной графики. Какими свойствами они обла-

дают?

В результате каких операций можно получить сложный объект?

Какие операции можно провести над группой объектов?

С помощью каких операций можно модифицировать (изменить) форму простей-

ших объектов?

В чем принципиальное отличие простого и художественного текста? Дайте крат-

кие характеристики типов текста.

6. В чем заключается смысл динамической связи объектов и текста?

Какие типы заливки CorelDraw Вы знаете? Назовите их параметры и эффекты,

создаваемые с их помощью.

8. Как можно осуществить просмотр и выбор цвета в CorelDraw?

9. Назовите основные средства преобразования и управления позиционированием

объектов.

10.

С помощью каких средств можно определить положение и измерить размер объ-

ектов на странице?

Глава 10

Поддержка сети в

операционных

системах Unix и Windows NT

Компьютерные сети относятся к распределенным (или децентрали-

зованным) вычислительным системам, основным признаком которых

является наличие нескольких центров обработки данных.

Сетевая операционная система (ОС) имеет в своем составе средст-

ва передачи сообщений между компьютерами по линиям связи, кото-

рые совершенно не нужны в автономной ОС. На основе этих сообще-

ний сетевая ОС поддерживает разделение ресурсов компьютера между

удаленными пользователями, подключенными к сети.

Прцедура взаимодействия компьютеров может быть описана в виде

набора правил взаимодействия, которые определяют последователь-

ность и формат сообщений, которыми обмениваются компьютеры. Та-

кие правила называются протоколами.

В настоящее время в сетях используется большое количество набо-

ров (стеков) коммуникационных протоколов. Наиболее популярными

являются стеки: TCP/IP, IPX/SPX, NetBios/SMB.

Для поддержки функций передачи сообщений сетевые ОС содер-

жат специальные программные компоненты, реализующие популяр-

ные коммуникационные протоколы, такие как TCP, IP, Ethernet

и другие.

Концепция вычислительных сетей является логическим результа-

том эволюции компьютерной технологии. Прообразом компьютерной

сети были интерактивные многотерминальные системы разделения

времени. Каждый пользователь получал в свое распоряжение терми-

нал, с помощью которого он мог вести диалог с компьютером (мэйн-

фреймом). И хотя вычислительная мощность оставалась полностью

централизованной, некоторые функции — такие как ввод и вывод дан-

ных — стали распределенными.

348

Алфавитно-цифровой терминал — последовательное устройство,

и операционная система производит обмен данными с терминалом че-

рез последовательный интерфейс, называемый терминальной линией.

Для эмуляции многотерминальной системы в работе используется

клиент-серверная технология. В качестве эмулятора терминала высту-

пает клиентское приложение TELNET, работающее под управлением

ОС Windows NT. Связь осуществляется с удаленным компьютером, на

котором запущен сервер TELNET, работающий под управлением ОС

Unix. В ОС Windows NT подобный сервер отсутствует, поскольку

Windows NT не рассчитана на поддержку многотерминального режи-

ма. Для ОС Unix многотерминальный режим является основным.

Для выполнения лабораторных работ необходимо наличие:

ОС Windows NT версии 4.0 с установленными компонентами:

протоколы TCP/IP;

приложение TELNET;

Microsoft Internet Information Server (IIS);

Служба DNS.

ОС Unix с установленным сервером TELNET.

Наличия двух или более сетевых сегментов с разными адресами

сетей.

10.1.

Файлы

файловая система

Unix

Файлы в Unix играют ключевую роль, что не всегда справедливо

для других операционных систем. Файлы в Unix определяют привиле-

гии пользователей, поскольку права пользователя в большинстве слу-

чаев контролируются с помощью прав доступа к файлам.

Файлы обеспечивают доступ к периферийным устройствам: дис-

кам, накопителям на магнитной ленте, CD-ROM, принтерам, термина-

лам, сетевым адаптерам и даже памяти. Для приложений Unix доступ

к дисковому файлу «неотличим» от доступа, скажем, к принтеру.

Файлы организованы в виде древовидной структуры. Каждый файл

имеет имя, определяющее его расположение в дереве. Корнем этого

дерева является корневой каталог «/». Полное имя начинается с «/»

и не содержит идентификатора устройства. Однако единое дерево, ка-

ким его видит пользователь, составлено из нескольких отдельных фай-

ловых систем.

Имя файла является атрибутом файловой системы, а не набором

некоторых данных на диске. Набор данных на диске не имеет имени

как такового. Каждый файл имеет связанные с ним метаданные, храня-

349
