41
Рис. 39
ЗДАНИЕ
ЗДАНИЕ
И ТЕНИ
И ТЕНИ
В ЛИНЕЙНОЙ ПЕРСПЕКТИВЕ
В ЛИНЕЙНОЙ ПЕРСПЕКТИВЕ
43
Определение перспективы
Перспектива – изображение, построенное на основе центрального
проецирования, учитывающее кажущиеся изменения величины и формы
изображаемого предмета, вызванные его удаленностью от точки наблюдения и
его расположением в пространстве.
Рис. 40
44
Виды
Виды
перспективы
перспективы
Перспективное изображение можно построить, производя
проецирование на различные плоскости или поверхности.
• Линейная перспектива – строится при центральном проецировании
на вертикальную плоскость.
• Плафонная перспектива – строится при центральном проецировании
на горизонтальную плоскость.
• Панорамная перспектива – строится при центральном
проецировании на цилиндрическую поверхность.
• Купольная перспектива – строится при центральном проецировании
на сферическую поверхность.
45
К – картинная плоскость;
Т – предметная плоскость;
Н – плоскость горизонта;
hh – линия горизонта;
tt–основание картины;
S – центр проецирования
(точка зрения);
S
T
- точка стояния
(основание точки зрения);
А – точка пространства;
Ак – перспектива точки А.
Точка пересечения луча
зрения SA с плоскостью
картины;
Р – главная точка картины;
р – основание главной точки;
SP – главный луч зрения;
Перспектива точки A – точка Ak – получается при пересечении луча зрения SA с
плоскостью картины K.
Рис. 41
Линейная перспектива. Основные элементы
46

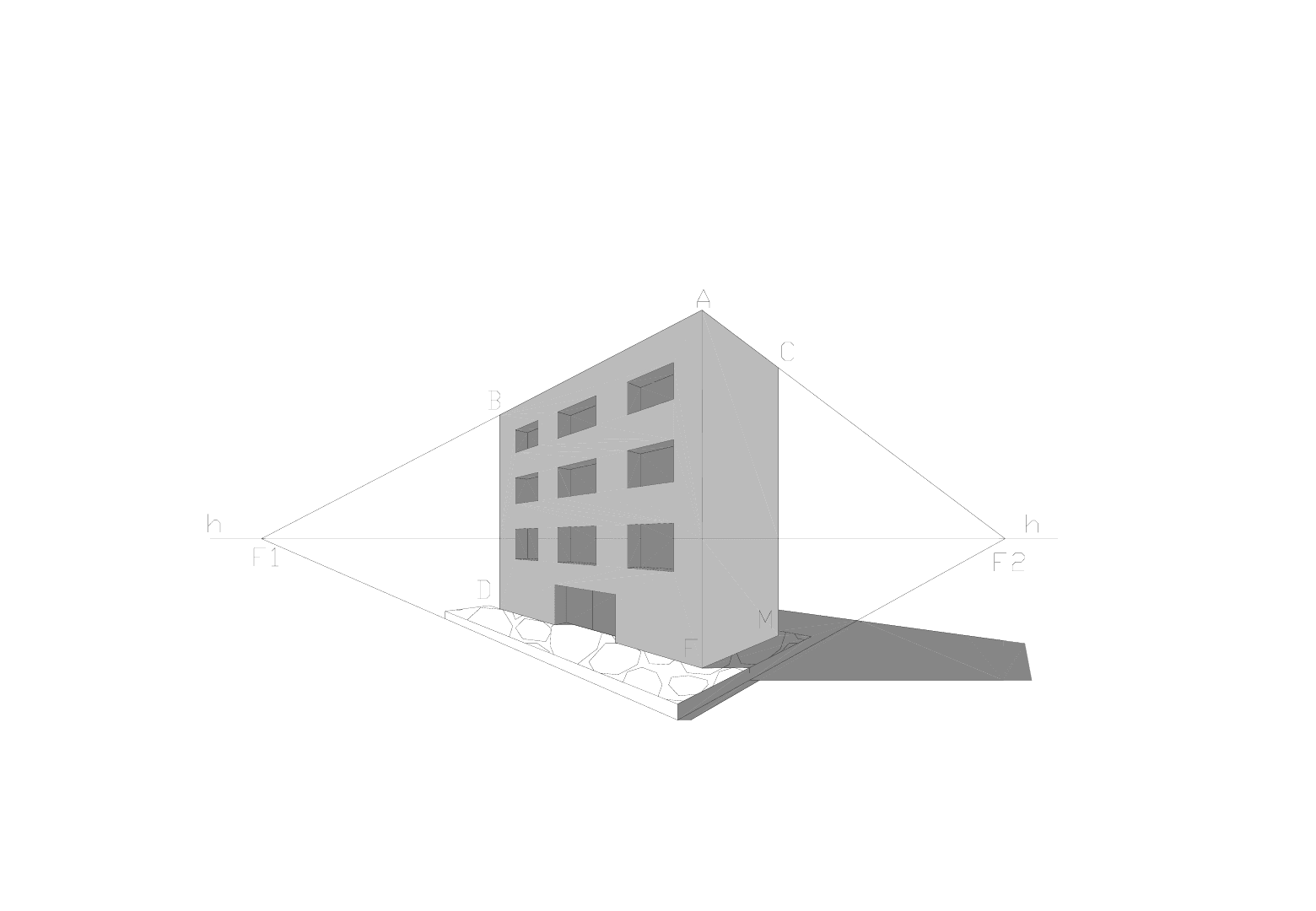

Для построения перспективы типового здания необходимо научиться
строить перспективу прямых, параллельных предметной плоскости (земле) -
горизонталей AB, AC, DF, FM и прямых, перпендикулярных предметной плоскости
(земле), BD, AF, CM – горизонтально-проецирующих (вертикальных) прямых.
Рис. 42
47
Перспектива прямой линии
Перспективу прямой удобно строить по особым точкам прямой.
К особым точкам прямой относятся:
• начало прямой – точка пересечения прямой с плоскостью картины;
• предельная точка прямой – бесконечно удаленная от наблюдателя точка прямой.
48
Перспектива прямых линий,
перпендикулярных предметной плоскости
Перспектива прямой линии, перпендикулярной предметной
плоскости Т (вертикальной прямой), – вертикальная прямая линия,
величина которой может быть равна величине заданной прямой, больше
или меньше ее.
Смотри страницы 49, 50, 51.
49
Перспектива прямой AB, перпендикулярной
предметной плоскости и расположенной в
плоскости картины К,– вертикальная
прямая A
k
B
k
, равная по величине заданной
прямой IABI=IA
k
B
k
I.
Перспектива
Перспектива
вертикальной
прямой
прямой
линии
линии
S – точка зрения;
К – плоскость картины;
AB – заданная прямая;
A
k
B
k
– перспектива заданной прямой.
Рис. 43
50
Перспектива
Перспектива
вертикальной прямой
вертикальной прямой
линии
линии
Перспектива прямой CD,
перпендикулярной предметной плоскости
и расположенной за наблюдателем и
плоскостью картины, – вертикальная
прямая C
k
D
k
, величина которой меньше
величины заданной прямой IC
k
D
k
I<ICDI.
S – точка зрения;
K – плоскость картины;
CD – заданная прямая;
CkDk – перспектива заданной прямой.
Рис. 44
