Утилита "Геоиды"
Загрузка модели геоида в систему
Геоиды
267
- Выберите опцию, соответствующую используемой системе. Если
вы пользуетесь системой Z-Max, выберите
Система сбора данных
Z-Max
. Если вы пользуетесь системой из серии 6000 или 6500,
выберите
Приемник DSNP. После этого при необходимости
извлеките из открытой модели геоида данные, соответствующие
географическому региону, в котором вы работаете. Чтобы
определить регион, воспользуйтесь кнопкой
Карта мира, как
описано выше. В качестве дополнительной информации в окне
также отображается объем извлекаемых данных.
- Нажмите кнопку OK, чтобы загрузить данные геоида в систему.
В
зависимости от используемой системы далее происходит
следующее:
• Если вы используете систему Z-Max, откроется следующее
диалоговое окно:
Убедитесь, что устройство сбора данных Z-Max подключено к
компьютеру через последовательное соединение. В устройстве
сбора данных запустите программу FAST Survey. Выберите
вкладку
Файл, затем опцию Передача данных и функцию
Передача съемки SurvCADD/Carlson. На экране устройства
должна появится надпись "...Ожидается подключение".
На
компьютере оставьте опцию Автоматическая передача
отмеченной. Затем нажмите кнопку
OK, чтобы начать передачу
данных.
C
Утилита "Геоиды"
Загрузка модели геоида в систему
268
Если утилите "Геоиды" не удалось подключиться к переносному
терминалу, повторите вышеописанную процедуру в ручном режиме,
то есть не отмечайте поле
Автоматическая передача в
приведенном выше окне. Откроется диалоговое окно SurvCom. В этом
окне вы можете проверить настройки порта компьютера (кнопка
Опции), еще раз попробовать подключиться к переносному
терминалу (кнопка
Подкл.), а затем, если соединение успешно
установлено, возобновить передачу данных (кнопка
Передача). В
этом случае файл, который вам необходимо выбрать в левой панели
перед нажатием кнопки
Передача, будет иметь вид “<Геоид>.gsf”,
где <Геоид> – это имя открытой модели (в этом файле содержатся
данные геоида). В
левой панели будет автоматически открыта папка
"Temp", в которую данный файл временно записывается.

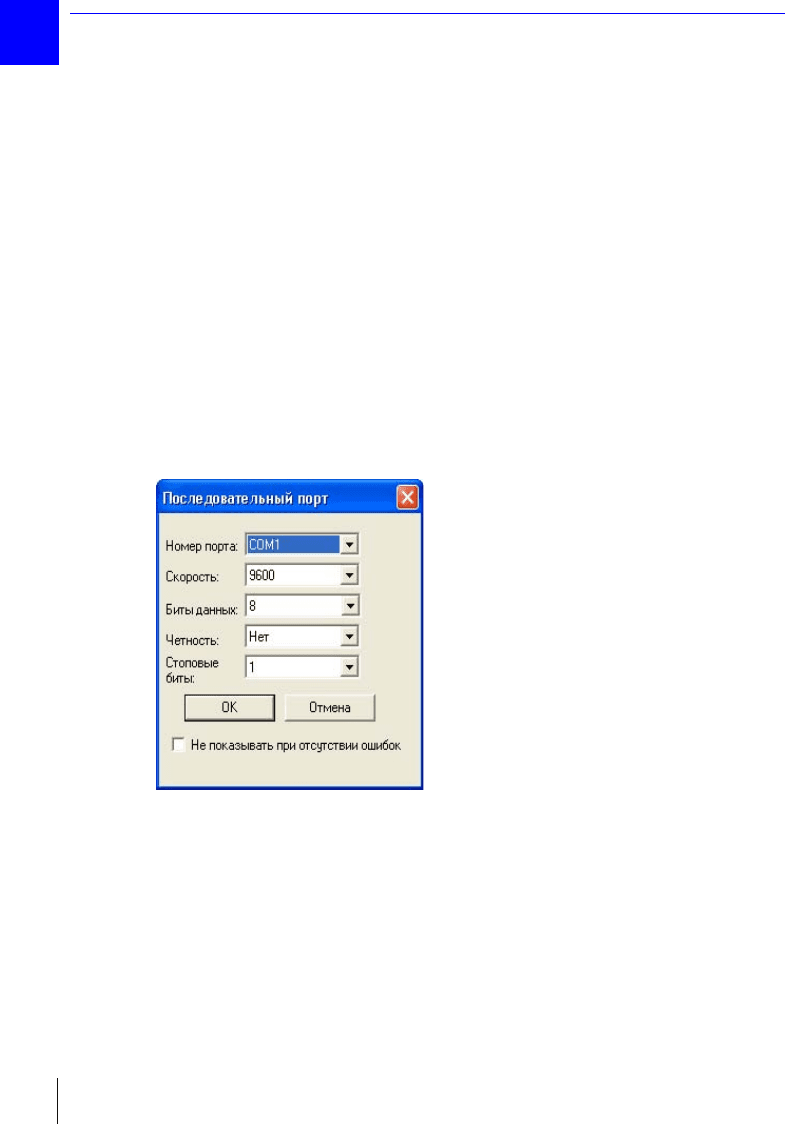

• Если вы пользуетесь приемником Thales Navigation серии 6000
или 6500, откроется следующее диалоговое окно:
Убедитесь, что приемник подключен к компьютеру через
последовательное соединение. После настройки порта,
используемого для передачи данных, нажмите кнопку
OK,
чтобы загрузить данные геоида в приемник.
Утилита "Геоиды"
Импортирование новой модели геоида
Геоиды
269
Импортирование новой модели геоида
Эта функция позволяет обновить любую модель геоида с известным
форматом данных. Утилита
Геоиды преобразует любой тип
импортируемого файла в двоичный файл с расширением GEO.
- Выберите в меню пункт Файл>Импорт. Откроется диалоговое окно,
в котором вы можете указать расположение исходного файла с
новым геоидом, его формат, имя конечного файла с расширением
GEO и комментарий к импортируемой модели геоида.
- Чтобы импортировать выбранную модель геоида, нажмите кнопку
Импорт.
Пример окна импортирования геоида:
C
Утилита "Геоиды"
Отображение версий доступных форматов геоидов
270
Отображение версий доступных
форматов
геоидов
- Выберите в меню пункт Справка>О программе Geoids...
Появится
диалоговое окно, в котором будут перечислены версии
файлов DLL, соответствующих доступным моделям геоидов.
Диалоговое окно со списком доступных моделей геоидов:
Удаление модели геоида
- Выберите в меню пункт Файл>Открыть. Откроется диалоговое
окно, в котором вы можете указать, какую модель геоида следует
удалить (полную или частичную).
- Нажмите кнопку Удалить. Файл геоида будет удален после
подтверждения операции.
Конвертер RINEX
Подготовка
RINEX
Конвертер
271
Приложение D: Конвертер RINEX
RINEX (Receiver INdependent EXchange – формат обмена данными,
не
зависящий от типа приемника) является стандартным, широко
поддерживаемым форматом данных GPS, GLONASS или
GPS+GLONASS.
Конвертер RINEX позволяет преобразовать один или несколько файлов
данных в формате RINEX с приемника любого типа в файлы формата
Ashtech, и наоборот. Конвертер RINEX поддерживает формат RINEX
версии 2.01.
Подготовка
Перед преобразованием файлов вам необходимо создать четыре папки
и выполнить следующие предварительные действия на компьютере во
избежание путаницы.
- Rinexin – создайте такую папку и загрузите в нее файлы в формате
RINEX.
- Создайте также папку Rinexout. В эту папку вы позднее сохраните
конвертированные файлы Rinex – Ashtech.
- Ashin – создайте такую папку и загрузите в нее файлы в формате
Ashtech.
- Создайте также папку Ashout. В эту папку вы позднее сохраните
конвертированные файлы Ashtech – Rinex.
Указанные выше имена папок даны только для примера. Вы можете
использовать любые удобные для вас имена.
D
Конвертер RINEX
Запуск конвертера RINEX
272
Запуск конвертера RINEX
- На панели задач Windows выберите последовательно
Пуск>Программы>GNSS Solutions>Tools>RINEX Converter.
Или
- Щелкните по значку Конвертер RINEX в строке раздела Утилиты.
Откроется диалоговое окно RINEX – Ashtech (см. рисунок ниже).
- В этом окне вы можете указать, какие файлы необходимо
преобразовать, а также задать параметры преобразования.
Конвертер RINEX
Запуск конвертера RINEX
RINEX
Конвертер
273
В таблице ниже описываются поля диалогового окна
RINEX –
Ashtech
.
Элемент Описание
Типы файлов
Перечни типов файлов: Файлы наблюдений RINEX (*.*O),
Все
файлы (*.*). NAV-файлы RINEX (*.*N), Nav g-файлы
RINEX (*.*G), Met-файлы RINEX (*.*M). Щелкните по стрелке
с
правой стороны поля и выберите тип файлов из списка.
Список
доступных
файлов
Белая область под полем "Типы файлов". Отображает список
файлов в текущей папке. Чтобы выбрать файл, щелкните по
нему мышкой. Чтобы выбрать несколько файлов,
удерживайте клавишу Ctrl и выбирайте нужные файлы,
щелкая по ним.
Наб
В этом поле отображается имя файла данных наблюдений,
соответствующего файлу данных RINEX, выбранному в
списке доступных файлов.
Нав
В этом поле отображается имя файла навигационных
GPS-данных, соответствующего файлу данных RINEX,
выбранному в списке доступных файлов.
Навг
В этом поле отображается имя файла навигационных
GLONASS-данных, соответствующего файлу данных RINEX,
выбранному в списке доступных файлов. В поле ничего не
отображается, если GLONASS-данные не собирались.
Мет
В этом поле отображается имя файла метеорологических
данных, соответствующего файлу данных RINEX,
выбранному в списке доступных файлов. В поле ничего не
отображается, если метеорологические данные не
собирались.
BEGIN
Нажмите эту кнопку, чтобы начать преобразование файлов
RINEX в формат Ashtech.
B-файл
В этом поле отображается имя для В-файла выходных
данных (данные исходных измерений).
Е-файл
В этом поле отображается имя для Е-файла выходных
данных (эфемеридные данные).
S-файл
В этом поле отображается имя для S-файла выходных
данных (данные об участке). В поле ничего не отображается,
если данные об участке не были введены в приемник.
Входящ.
каталог
Нажмите эту кнопку, чтобы открыть диалоговое окно "Указать
входящий каталог". См. следующую строку таблицы.
D
Конвертер RINEX
Запуск конвертера RINEX
274
Указать
входящий
каталог
В этом окне вы можете выбрать каталог, где хранятся файлы
в формате RINEX.
=
Нажмите эту кнопку, чтобы установить один каталог для
исходящих и входящих файлов.
Исход.
каталог
Нажмите эту кнопку, чтобы открыть диалоговое окно "Указать
исходящий каталог". См. следующую строку таблицы.
Указать
исходящий
каталог
Здесь вы можете выбрать каталог, в котором будут
сохранены конвертированные файлы.
Заменить
файлы
Выберите одну из опций замены: Спрашивать о замене,
Всегда заменять или Никогда не заменять. Для выбора опции
замены щелкните по стрелке с правой стороны поля и
выберите опцию из списка.
GPS
Отметьте это поле, если при преобразовании будут
использоваться GPS-данные. По умолчанию эта опция
отмечена.
GLONASS
Отметьте это поле, если при преобразовании будут
использоваться GLONASS-данные (отмечено по умолчанию).
GLONASS-данные у вас будут только в том случае, если ваш
приемник может принимать сигналы GLONASS.
B-файл
Отметьте это поле, чтобы при конвертировании файлов
RINEX создать В-файл (файл позиционных данных).
E-файл
Отметьте это поле, чтобы при конвертировании файлов
RINEX создать Е-файл (файл эфемеридных данных).
S-файл
Отметьте это поле, чтобы при конвертировании файлов
RINEX создать S-файл (файл данных об участке). S-файл
создается только в том случае, если данные об участке
включены в файл RINEX.
Свободное
место
В этом поле отображается наличие свободного места на
диске, где находится выбранный исходящий каталог.
Выход Закрывает конвертер RINEX.
О программе Показывает номер версии программы.
Справка Открывает системный файл справки.
Конвертер RINEX
Преобразование файлов из формата RINEX в формат Ashtech
RINEX
Конвертер
275
Преобразование файлов из формата RINEX
в формат Ashtech
Файлы в формате Rinex с любого типа GPS-приемника можно
конвертировать в формат Ashtech для последующей обработки.
Далее
будет описана процедура преобразования RINEX-файлов в
формат Ashtech.
1. В диалоговом окне RINEX – Ashtech щелкните по кнопке
Входящ. каталог, чтобы открыть окно "Указать входящий каталог":
2. Используя стандартные возможности выбора файлов в
операционной системе Windows, перейдите в каталог, где
расположены исходные файлы RINEX, и нажмите кнопку
Сохранить.
Если вы конвертируете RINEX-файлы, преобразованные конвертером
RINEX, в котором не используется стандартный формат наименования,
файлы наблюдений могут быть не в формате *.*O. Если файлы не
отображаются в списке доступных файлов, измените опцию
Типы
файлов
во вкладке Rinex – Ashtech и опцию Файлы типа в окне
Указать входящий каталог на Все файлы.
D
Конвертер RINEX
Преобразование файлов из формата RINEX в формат Ashtech
276
3. Окно Указать входящий каталог закроется. В поле "Входящ.
каталог" будет показан путь к выбранному каталогу, а в поле
доступных файлов – RINEX-файлы из этого каталога.
В зависимости от типа файлов (например, "Наб" или "Нав") поля
Наб, Нав, В-файл и Е-файл будут заполнены предложенными
системой именами файлов.
Поля "Нав г", "Мет" и "S-файл" также могут быть заполнены,
если
соответствующая информация содержится в Rinex-файле
(см.
рисунок ниже).
4. Нажмите кнопку Исход. каталог, чтобы открыть окно
Указать исходящий каталог:
