Конвертер RINEX
Преобразование файлов из формата RINEX в формат Ashtech
RINEX
Конвертер
277

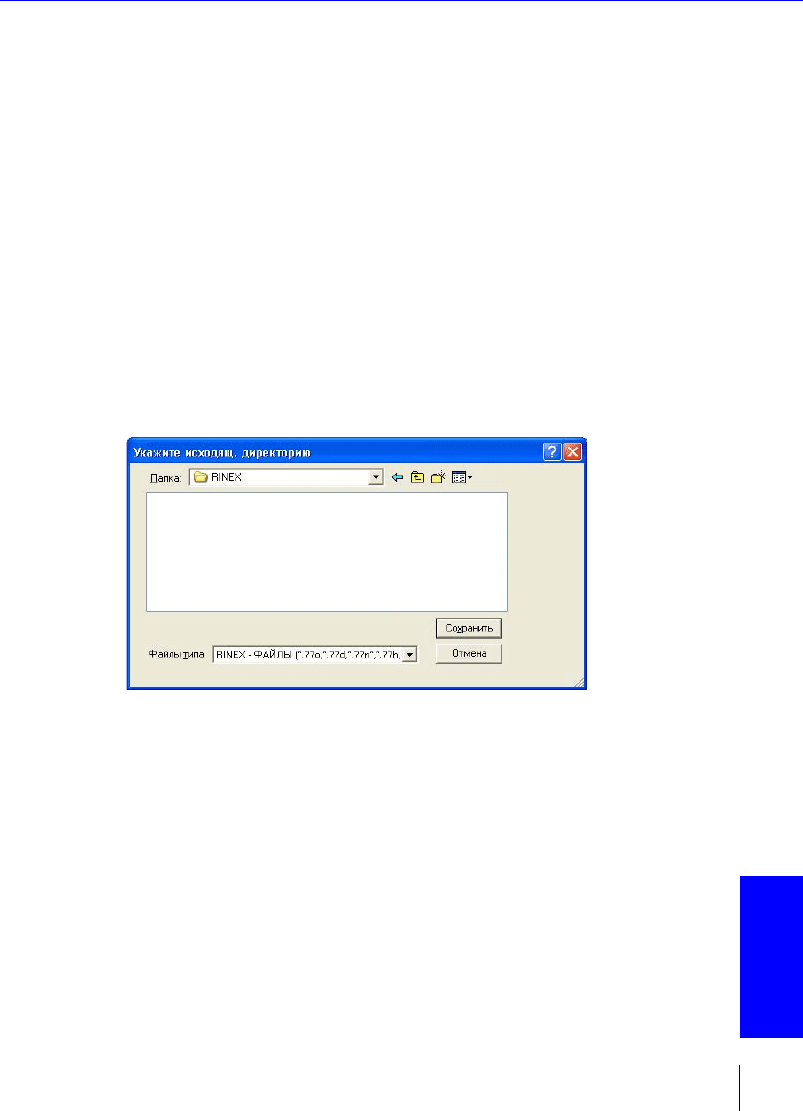

5. Используя стандартные возможности выбора файлов в операционной
системе Windows, перейдите в каталог, в котором вы хотите
сохранить конвертированные файлы, и нажмите кнопку
Сохранить
.
Во избежание путаницы не сохраняйте конвертированные файлы Ashtech
в тот же каталог, где хранятся RINEX-файлы.
Теперь во вкладке Rinex – Ashtech отображается путь к
исходящему каталогу.
Во избежание путаницы не меняйте предложенные имена файлов.
Чтобы
восстановить изначально предложенное имя исходящего файла,
дважды щелкните на имени файла в списке доступных файлов.
6. Щелкните по стрелке с правой стороны поля Заменить файлы и
выберите опцию из списка. В списке указаны три опции замены
файлов:
- Подтверждение перезаписи файла (значение по умолчанию).
Если утилита "Конвертер RINEX" обнаружит совпадение
имени конвертированного файла с именем уже существующего
файла, что должно повлечь за собой замену существующего
файла новым, на экране отобразится сообщение с вопросом,
хотите ли вы заменить существующий файл. Если вы нажмете
кнопку
НЕТ, конвертер пропустит этот файл и перейдет к
следующему.
- Всегда заменять. Если выбрана эта опция, существующие
файлы всегда будут заменяться новыми.
- Никогда не заменять. Если выбрана эта опция, существующий
файл с таким же именем заменяться не будет.
По умолчанию предполагается, что в RINEX-файлах используются как
данные GPS, так и данные GLONASS (Nav g). Однако файл "Нав г"
будет создан только в том случае, если при сборе данных использовался
приемник GLONASS.
По умолчанию В-файл (позиционные данные GPS), Е-файл
(спутниковый эфемерид) и S-файл (данные участка, если записаны)
создаются конвертером RINEX в формате Ashtech. Если вы хотите,
чтобы при конвертировании один или несколько из этих типов файлов
не создавались, щелкните по соответствующим полям, чтобы убрать
галочки. Помните, что S-файл не создается, если информация об
участке не была записана в файле приемника.
D
Конвертер RINEX
Преобразование файлов из формата RINEX в формат Ashtech
278
7. Нажмите кнопку BEGIN (НАЧАТЬ ПРЕОБРАЗОВАНИЕ), чтобы
преобразовать выбранные файлы RINEX в формат Ashtech.
Откроется диалоговое окно
Состояние преобразования (см.
рисунок ниже).
8. В окне Состояние преобразования отображается ход
преобразования каждого файла. По завершении преобразования на
экране для каждого файла будет показано значение 100%, или 0 –
если файл не был сконвертирован из-за отсутствия данных. Во
время преобразования вы можете:
- нажать кнопку Отмена, чтобы отменить преобразование
текущего типа файлов и перейти к следующему типу;
- нажать кнопку Отменить все, чтобы отменить весь процесс
преобразования.
9. По завершении преобразования (если вы не отменили работу
конвертера) нажмите кнопку
OK
, чтобы закрыть окно
Состояние
преобразования
. В текущем каталоге создается файл *. log, где
записана вся информация о ходе преобразования. При
повторном
запуске конвертера этот файл журнала будет перезаписан. Чтобы
сохранить старый файл журнала, переименуйте его или скопируйте в
другой каталог, прежде чем запускать утилиту "Конвертер RINEX"
Выбранные файлы RINEX теперь сохранены в формате Ashtech, и их
можно использовать для постобработки совместно с файлами данных с
приемников Thales Navigation.
Конвертер RINEX
Преобразование файлов из формата Ashtech в формат RINEX
RINEX
Конвертер
279
Преобразование файлов из формата
Ashtech в формат RINEX
Конвертер RINEX может преобразовывать файлы в формате Ashtech с
любого типа приемников GPS или GPS+GLONASS в формат RINEX.
Далее описывается процедура преобразования файлов Ashtech в
формат RINEX.
1. Щелкните по вкладке
Ashtech – RINEX
, чтобы переключиться на нее.
D
Конвертер RINEX
Преобразование файлов из формата Ashtech в формат RINEX
280
В таблице ниже описываются поля диалогового окна
Ashtech –
RINEX
.
Элемент Описание
Типы файлов
Перечисляются типы файлов: В-файлы Ashtech (B*.*),
Е-файлы Ashtech (E*.*), S-файлы Ashtech (S*.*) или Все
файлы (*.*). Щелкните по стрелке с правой стороны
поля и выберите тип файла из списка.
Список доступных
файлов
Белая область под полем "Типы файлов". Отображает
список файлов в текущей папке. Чтобы выбрать файл,
щелкните по нему мышкой. Чтобы выбрать несколько
файлов, удерживайте клавишу Ctrl и выбирайте нужные
файлы, щелкая по ним.
B-файл
В этом поле отображается имя В-файла,
соответствующего файлу данных Ashtech,
выбранному
в списке доступных файлов.
Е-файл
В этом поле отображается имя Е-файла,
соответствующего файлу данных Ashtech,
выбранному
в списке доступных файлов.
S-файл
В этом поле отображается имя S-файла,
соответствующего файлу данных Ashtech,
выбранному
в списке доступных файлов.
Кнопка BEGIN
(НАЧАТЬ
ПРЕОБРА-
ЗОВАНИЕ)
Нажмите эту кнопку, чтобы открыть диалоговое окно
"Состояние преобразования" и начать преобразование
файлов Ashtech в формат RINEX.
Наб
В этом поле отображается имя для преобразованного
файла данных наблюдений.
Нав
В этом поле отображается имя для преобразованного
файла навигационных данных.
Навг
В этом поле отображается имя для преобразованного
файла навигационных данных GLONASS.
Мет
В этом поле отображается имя для преобразованного
файла метеорологических данных.
Входящ. каталог
Нажмите эту кнопку, чтобы открыть диалоговое окно
"Указать входящий каталог". См. следующую строку
таблицы.
Указать входящий
каталог
В этом окне вы можете выбрать каталог, в котором
будут сохранены сконвертированные файлы.
Конвертер RINEX
Преобразование файлов из формата Ashtech в формат RINEX
RINEX
Конвертер
281
=
Нажмите эту кнопку, чтобы установить один каталог для
исходящих и входящих файлов.
Исход. каталог
Нажмите эту кнопку, чтобы открыть диалоговое окно
"Указать исходящий каталог". См. следующую строку
таблицы.
Указать
исходящий каталог
В этом окне отображается каталог, в котором хранятся
преобразованные RINEX-файлы.
Заменить файлы
Выберите одну из опций замены: Спрашивать о замене,
Всегда заменять или Никогда не заменять. Для этого
щелкните по стрелке с правой стороны поля и выберите
опцию из списка.
GPS
Отметьте это поле, если при преобразовании будут
использоваться GPS-данные. По умолчанию эта опция
отмечена.
GLONASS
Отметьте это поле, если при преобразовании будут
использоваться GLONASS-данные (отмечено по
умолчанию). Данные GLONASS будут доступны только
в
том случае, если при сборе данных использовался
приемник с соответствующей функцией.
Наб
Отметьте это поле, чтобы создать файл наблюдений
при преобразовании в формат RINEX.
Нав
Отметьте это поле, чтобы создать файл навигационных
данных при преобразовании в формат RINEX.
Навг
Отметьте это поле, чтобы создать файл навигационных
данных GLONASS при преобразовании в формат RINEX.
Мет
Отметьте это поле, чтобы создать файл
метеорологических данных при преобразовании в
формат RINEX. Этот файл будет создан только при
наличии метеорологических данных.
Свободное место
В этом поле отображается наличие свободного места на
диске, где находится выбранный исходящий каталог.
Выход Закрывает конвертер RINEX.
О программе
Открывает диалоговое окно, в котором показывается
номер версии программы.
Справка Открывает справочную систему.
D
Конвертер RINEX
Преобразование файлов из формата Ashtech в формат RINEX
282
2. Нажмите кнопку Входящ. каталог, чтобы открыть окно Указать
входящий каталог
:
3. Используя стандартные возможности выбора файлов
в
операционной системе Windows, перейдите в каталог,
содержащий
файлы Ashtech которые нужно сконвертировать.
4. Нажмите кнопку Сохранить, чтобы принять выбор и закрыть окно
Указать входящий каталог.
5. Во вкладке Ashtech – Rinex теперь будет показан путь к входящему
каталогу, а в списке доступных файлов – файлы Rinex в этом
каталоге. Например:
Конвертер RINEX
Преобразование файлов из формата Ashtech в формат RINEX
RINEX
Конвертер
283
6. Выберите файлы, которые вы хотите конвертировать в формат
RINEX, в списке доступных файлов.
Вы можете выбрать несколько файлов, удерживая клавишу Ctrl и
щелкая по файлам в списке.
После выбора файлов для конвертирования поля B-файл, E-файл,
S-файл, Наб, Нав, Нав г и Мет, в зависимости от имеющихся в
файле данных, будут заполнены предложенными системой именами
файлов. При выборе нескольких файлов перечисленные имена
соответствуют последнему из выбранных файлов.
Во избежание путаницы не меняйте предложенные имена файлов
7. Нажмите кнопку Исход. каталог, чтобы открыть окно Указать
исходящий каталог
:
8. Используя стандартные возможности выбора файлов в
операционной системе Windows, перейдите в каталог, в котором вы
хотите сохранить конвертированные файлы.
Во избежание путаницы не сохраняйте конвертированные файлы Ashtech
в тот же каталог, где хранятся RINEX-файлы.
9. Нажмите кнопку Сохранить, чтобы принять выбор и вернуться в
окно
Указать исходящий каталог.
В поле "Исходящий каталог" теперь указан путь к исходящему
каталогу.
D
Конвертер RINEX
Преобразование файлов из формата Ashtech в формат RINEX
284
10.Нажмите кнопку Дополнит. инфо, чтобы открыть окно Доп. инфо
для выбранных файлов
на вкладке Наб:
Перечисленная в этих вкладках информация записывается в файлы
RINEX в качестве справочной информации по данным. Вводить эти
сведения не обязательно, но они могут помочь при последующей
работе с файлами.
Конвертер RINEX
Преобразование файлов из формата Ashtech в формат RINEX
RINEX
Конвертер
285
11.Заполните поля во вкладке Наб. Информация, введенная в этой
вкладке, сохраняется в файле данных наблюдений. В таблице ниже
описывается каждое поле.
Поле Описание
ИНФОРМАЦИЯ О СТАНЦИИ
Имя станции
Название точки съемки или станции, где были собраны
данные.
Номер станции
Номер точки съемки или станции, где были собраны
данные.
Наблюдатель Фамилия или код геодезиста, который собирал данные.
АГЕНТСТВО
(наблюдение)
Название компании или агентства, которое собирало
данные.
АГЕНТСТВО
(создавшее
текущий файл)
Название компании или агентства, которое
сконвертировало данные в формат RINEX.
Комментарии
Любые комментарии касательно станции, качества
данных, покрытия, GPS/GLONASS и т.д. Ограничение
длины – 50 символов.
ИНФОРМАЦИЯ О ПРИЕМНИКЕ
Серийный №
приемника
Серийный номер приемника, с помощью которого
собирались данные.
Все
необязательные
заголовки
Отметьте это поле, если вы хотите включить в заголовок
RINEX-файла все необязательные поля.
ИНФОРМАЦИЯ ОБ АНТЕННЕ
Сдвиг на север
(м)
Горизонтальное расстояние в метрах, на которое антенна
сдвинута от маркера в направлении север/юг; + на север,
- на юг.
Сдвиг на восток
(м)
Горизонтальное расстояние в метрах, на которое антенна
сдвинута от маркера в направлении восток/запад; + на
восток, - на запад.
Дельта вертикал.
(м)
Истинное вертикальное расстояние в метрах от
основания антенны до маркера.
Радиус (м) Радиус антенны в метрах.
D
Конвертер RINEX
Преобразование файлов из формата Ashtech в формат RINEX
286
12.Нажмите кнопку Применить, чтобы сохранить изменения во
вкладке
Наб, и щелкните по вкладке Нав, чтобы переключиться на
вкладку
Наб (см. рисунок ниже).
Вы можете ввести информацию во всех трех вкладках, а затем сохранить
все данные при помощи кнопки
Сохранить. Но лучше, конечно же,
сохранять данные при помощи кнопки
Применить для каждой вкладки
сразу после ввода информации на случай сбоя в питании или отказа
компьютера.
При нажатии кнопки Сохранить сохраняются только данные для
текущей вкладки и окно
Доп. инфо для выбранных файлов закрывается.
Расстояние
уклона (м)
Измеренное расстояние в метрах от края антенны до
маркера. Если значения для антенны введены,
они
перезаписывают значения в S-файле.
Тип Тип антенны, используемой для сбора данных.
Серийный №
Серийный номер антенны, используемой для сбора данных.
