Итак, мы построили гистограмму распределения для заданных
значений (рис. 8.)
0
5
10
15
20
25
30
35
2,2190 2,2202 2,2214 2,2226 2,2238 2,2250
Ряд1
Ряд2
Рис. 8.
5. Следующий шаг – построение полигона распределения. Для на-
глядности на получившейся гистограмме распределения выпол-
няем следующие действия: щелкаем левой клавишей мыши на
любой столбец гистограммы и на панели инструментов находим
«Вставка», затем «График», и выбираем один из предложенных
графиков. В итоге у нас получается построение гистограммы и
полигона распределения (рис. 9.).
0
5
10
15
20
25
30
35
2,2190 2,2202 2,2214 2,2226 2,2238 2,2250
Ряд1
Ряд2
Рис. 9.
92
10.7. Пример построения гистограммы, полигона и теоретической
кривой нормального распределения в пакете Statistica 7.0
Система Statistica – это пакет для
всестороннего статистического анали-
за, который обладает широкими графи-
ческими возможностями. Пакет
Statistica включает в себя большое ко-
личество разнообразных категорий и
типов графиков.

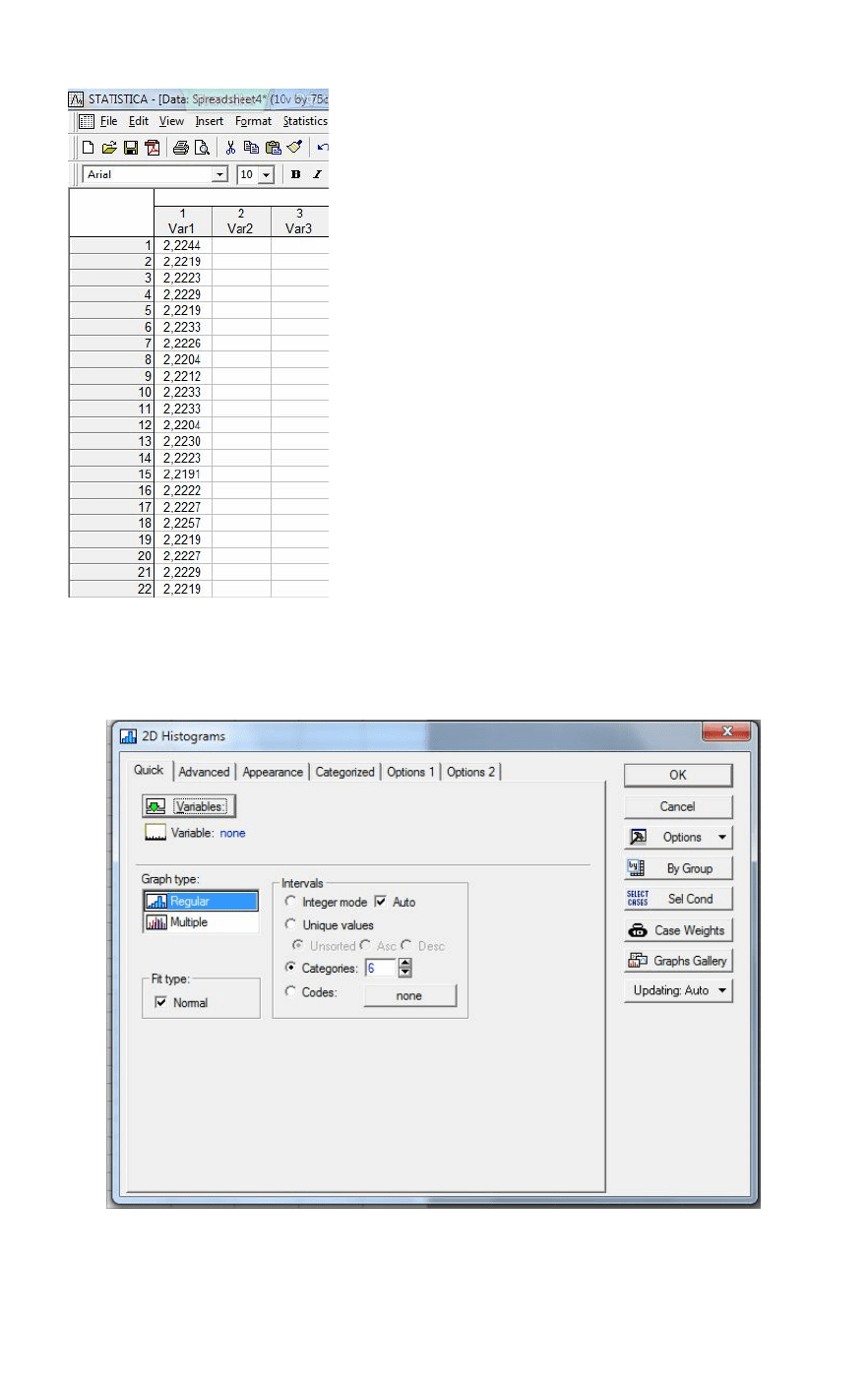

Для построения гистограммы и
полигона с кривой нормального рас-
пределения необходимо располагая
только исходными данными для гисто-
граммы. Эти данные необходимо зане-
сти в пакете Statistica 7.0 в таблицу
(рис. 10). На рис. 15 представлена толь-
ко часть данных.
Далее необходимо в горизонталь-
ном меню выбрать Graphs и Histograms
(рис. 11).
Рис. 11
Рис. 10.
93

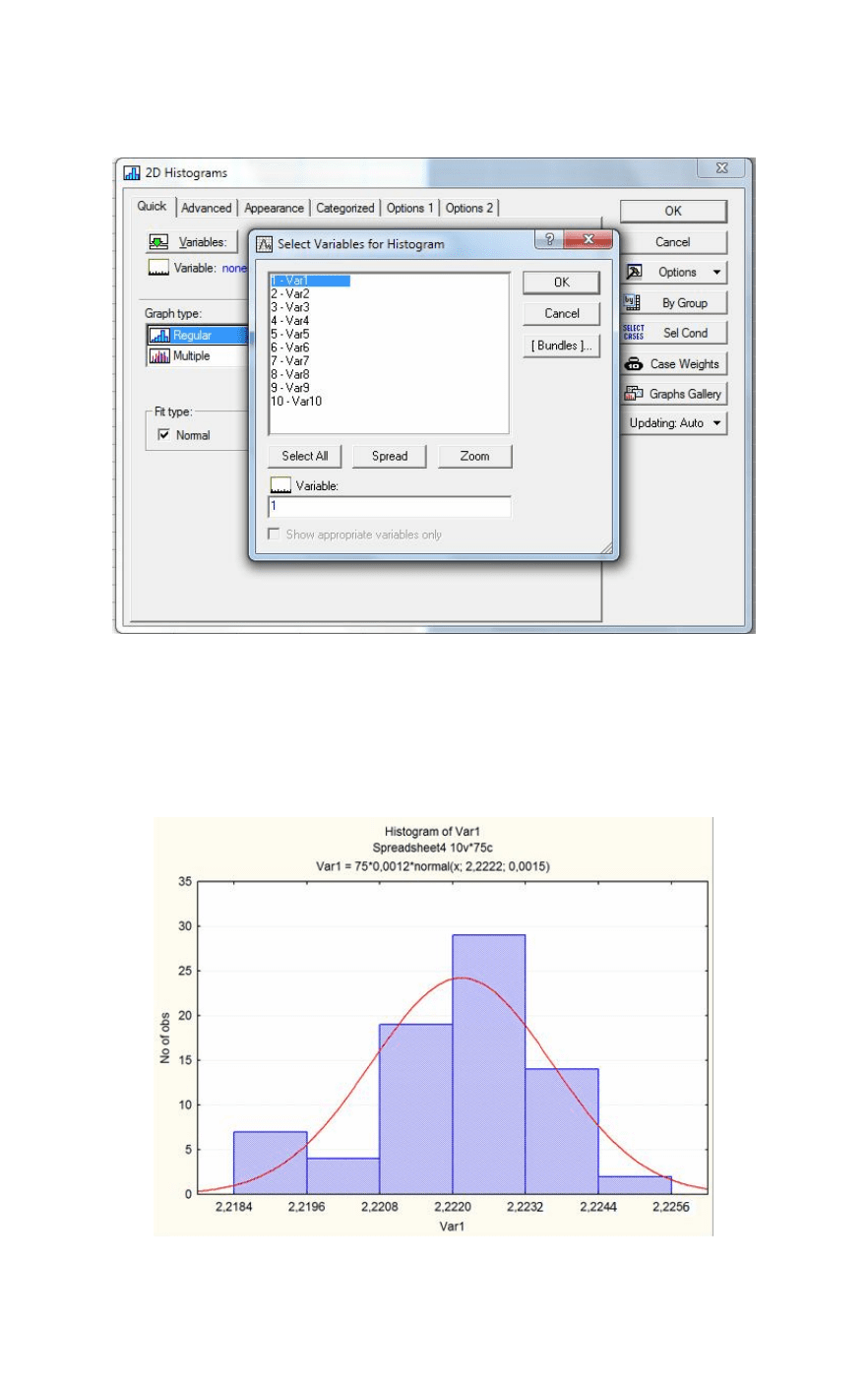

На следующем шаге необходимо задать количество столбцов гис-
тограммы (Categories). В нашем случае задаем 6 столбцов и нажимаем
кнопку OK. Появляется окно выбора данных для гистограммы (рис. 12).
Выбираем столбец с данными и нажимаем снова кнопку OK.
Рис. 12.
В итоге получаем построенную гистограмму и теоретическую кри-
вую нормального распределения (рис. 13).
Рис. 13.
94

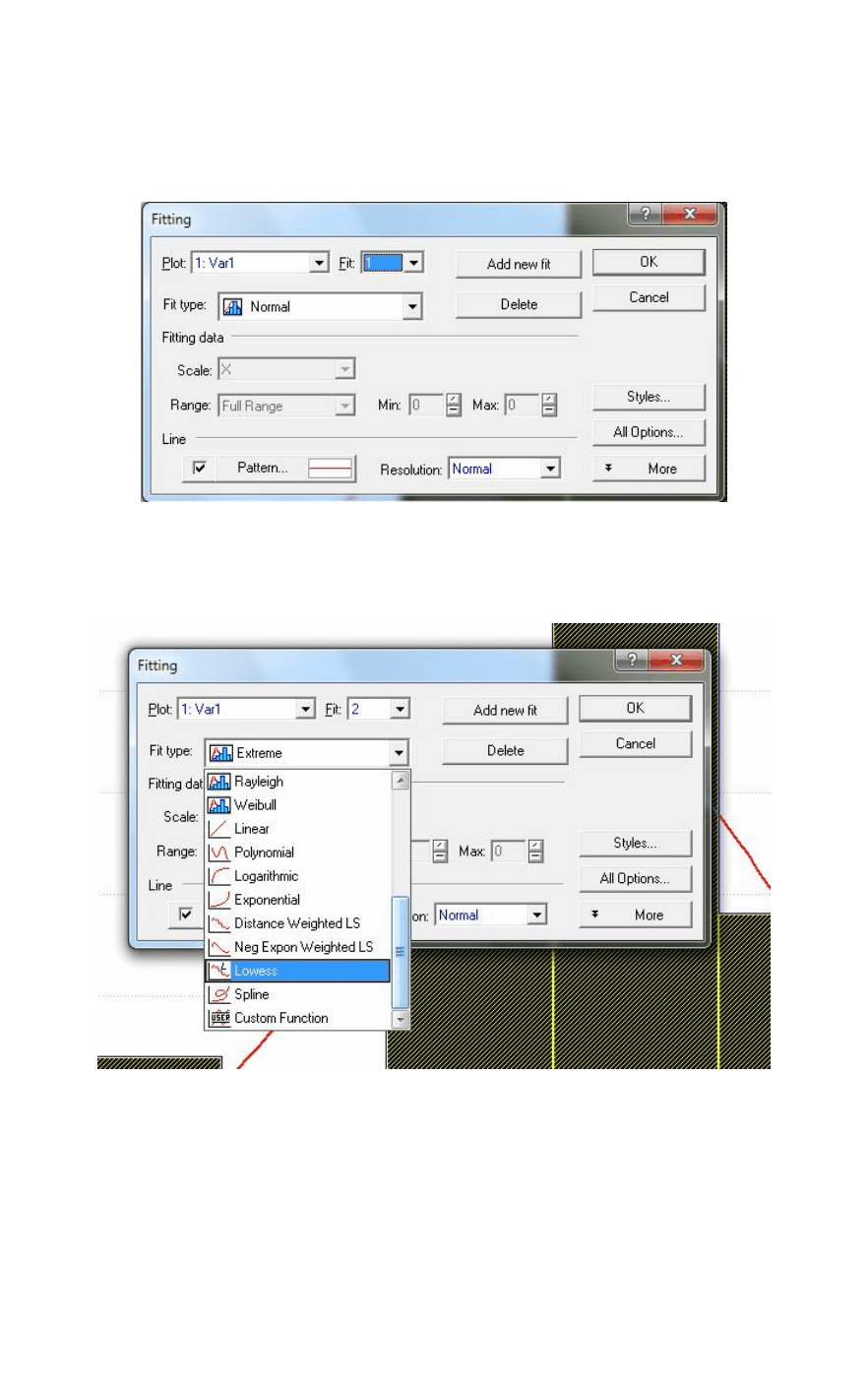

Для построения полигона распределения необходимо нажать пра-
вую клавишу мыши на полученной гистограмме и в ниспадающем меню
выбрать Fitting. Далее нажимаем Add new fit (рис. 14) и выбираем тип
Lowess (рис. 15).
Рис. 14
Рис. 15

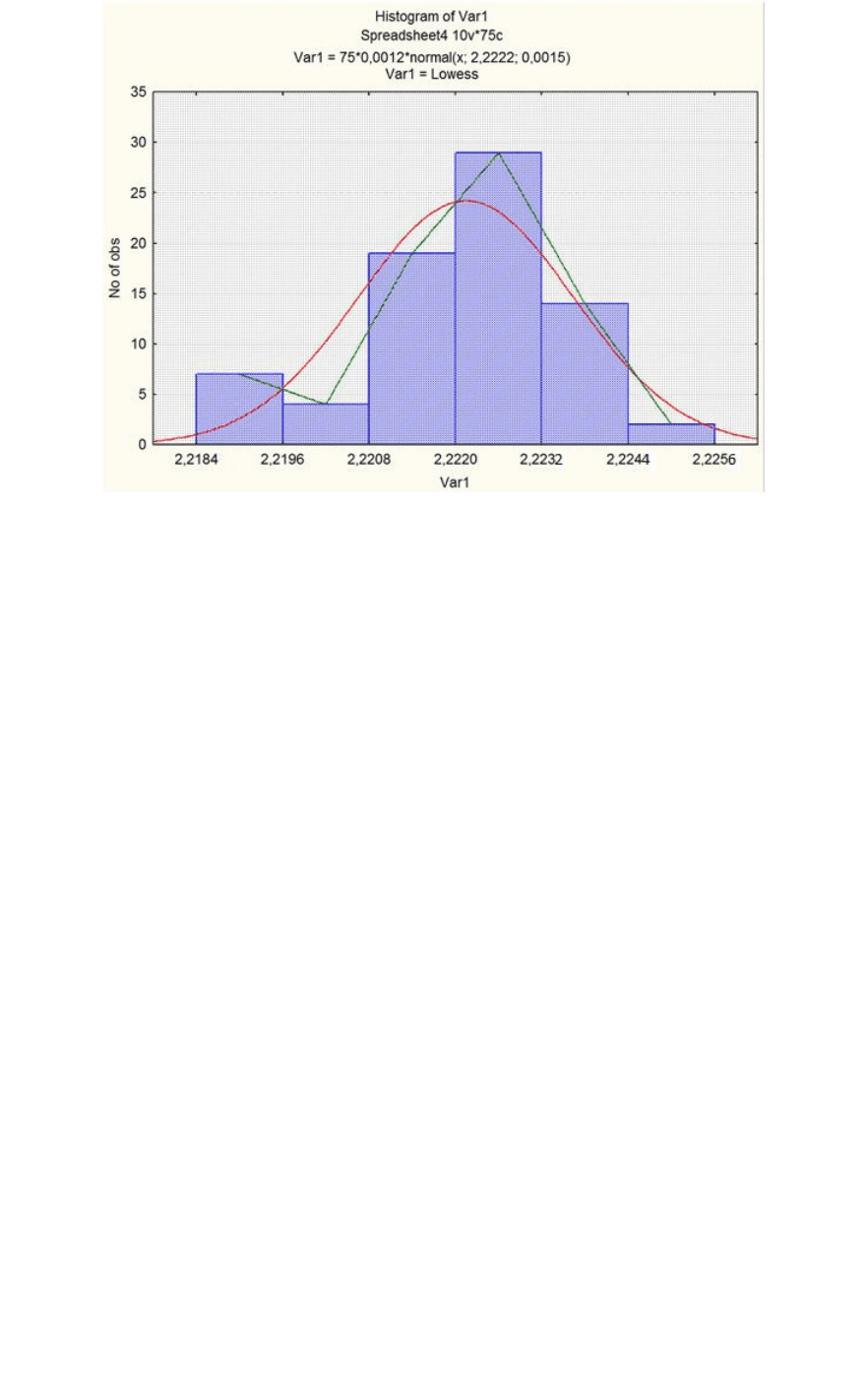

В итоге получаем гистограмму, полигон и теоретическую кривую
нормального распределения для введенных данных (рис. 16).
95
Рис. 16
Таким образом, пакет Statistica 7.0 позволяет значительно упро-
стить анализ и обработку данных и обеспечивает простое построение
графиков.
Изложенная методика позволяет дать оценку любому технологиче-
скому процессу, позволяет количественно оценить точность процесса,
определить значения параметров, выходящих за допустимые пределы.
96
