211

Рис. 61. Принцип работы модуля "Планирование потребностей

сбыта"

Работа с модулем "Планирование потребностей сбыта" состоит

из нескольких этапов. Вначале создается спецификация распределения.

Спецификация распределения представляет собой структуру складов, где

задаются отношения пополнения и приоритеты пополнения (рис.62).

Центральный

склад

Центр

распределения

Центр

распределения

Филиал

2 дня

1 день

3 дня

2 дня

Рис.62. Пример спецификации распределения

212

После создания спецификации распределения происходит ввод

данных прогноза продаж. Период прогноза может быть произвольным и

указываться в днях, неделях или месяцах.

На следующем этапе работы с модулем "Планирование

потребностей сбыта" осуществляется ввод данных по заказам и

коммерческим предложениям. Эти данные определяют независимый

спрос на предлагаемые изделия.

Рис. 63. Концепция потребности распределения

После ввода всех требуемых данных в системе BAAN IV можно

производить генерацию запланированных заказов. В результате этой

генерации будут получены:

- данные по запланированным движениям запасов;

- сообщения об изменении графика (ускорение или замедление

графика);

- сообщения об особых ситуациях (заказанный объем мал или

велик, объем заказа не кратен, не фиксированный объем заказа, дата

заказа преждевременная, нет потребности и т.д.).

Сгенерированные запланированные заказы утверждаются и

передаются в модуль "Управление заказами на пополнение" для

дальнейшей обработки.

213

Модуль "Управление заказами на пополнение"

Модуль "Управление заказами на пополнение" является

важнейшим инструментом для проведения операций по перемещению

товаров между складами и сбытовыми (дистрибьюторскими) центрами,

предусматривает гибкие и эффективные процедуры подготовки

отгрузочной и приемочной документации. Заказы на пополнение могут

быть непосредственно увязаны с продажами или выданы на основании

данных модуля "Планирование потребностей сбыта".

Работа с заказами на пополнение происходит по алгоритму,

представленному на рис.64.

Назначение других модулей функциональной подсистемы "Сбыт,

снабжение, склады"

Модуль "Электронный обмен данными" позволяет

осуществлять связь с поставщиками и заказчиками посредством

электронных средств, а в сочетании со средствами обработки

штриховых кодов – сокращать время получения и обработки

информации о заказах без ущерба для уровня обслуживания и

надежности.

Модуль "Информация по торговле и маркетингу" предназначен

для активизации и оптимизации контактов компании на рынке, а также

для предоставления оперативной информации о коммерческой

деятельности фирмы. Информация по управлению маркетинговой

деятельностью является не отдельным, а полностью интегрированным с

остальными модулями системы информационным блоком.

214

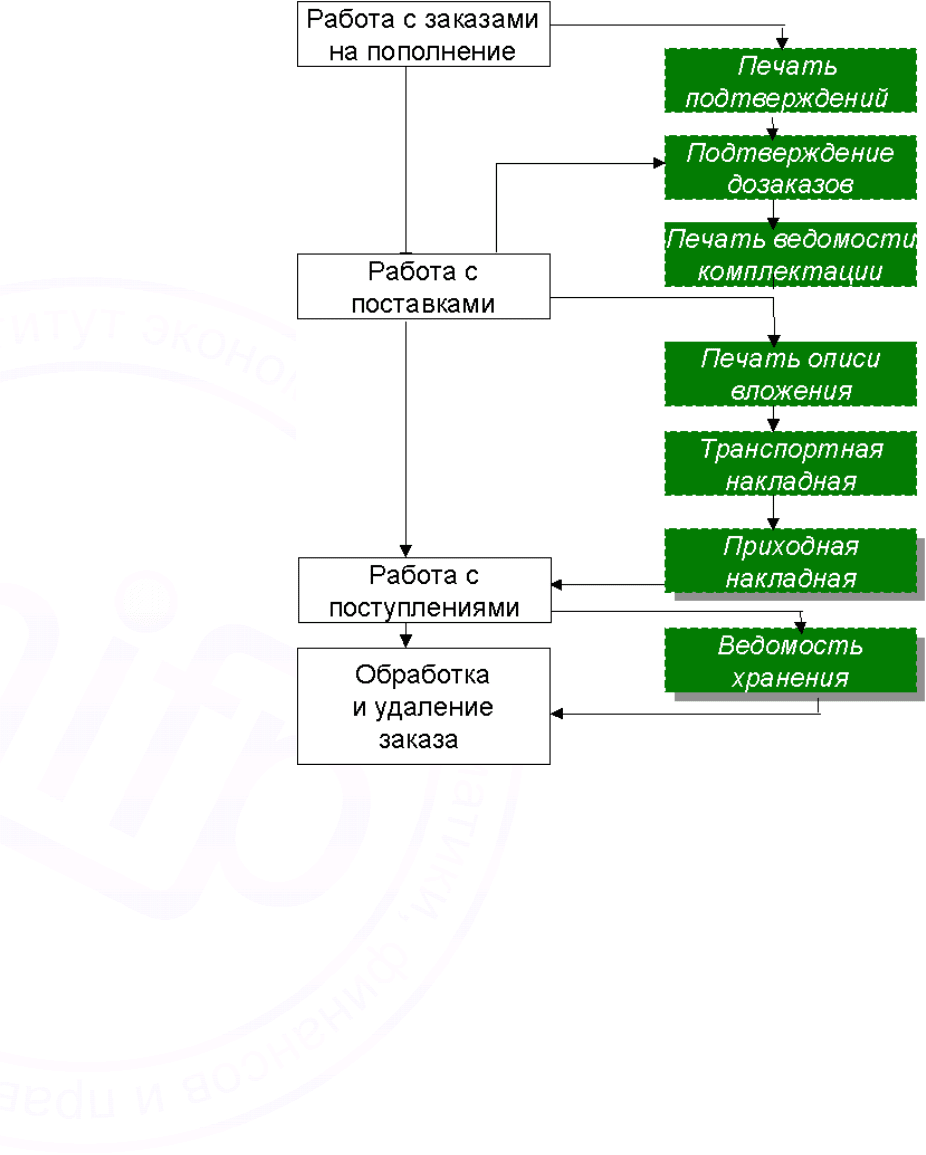

Рис. 64. Алгоритм работы с заказами на пополнение

4.3.5. Автоматизация решения задач в функциональной подсистеме

"Производство"

Функциональная подсистема "Производство" предназначена для

планирования и управления производством и обеспечивает поддержку

всех стадий производственного процесса: описание изделия (основные

данные), планирование и регулирование, дополнительные возможности.

Тип производства в подсистеме поддерживается любой, кроме того,

возможно даже сочетание различных типов производства, например,

"изготовление-на-склад", "изготовление-на-заказ", "сборка-на-заказ",

"серийное-производство".

Подсистема "Производство" позволяет учитывать любую

стратегию управления производством и, в случае необходимости,

менять ее при той же номенклатуре выпуска, не требуя при этом

модификации или переустановки системы управления (рис.65).

215

Рис. 65. Принципиальная структура подсистемы "Производство"

Функциональная подсистема "Производство" включает 8

основных модулей и 6 дополнительных, расширяющих возможности

подсистемы (см. рис. 66).

Основные данные

Основными данными для подсистемы "Производство" являются

(рис.67):

1. справочные данные:

- о станах;

- о первых свободных номерах;

- о группах изделий;

- о языках;

- о типах продукции;

- о сигнальных кодах;

- о единицах измерений;

- о складах.

2. финансовые данные:

- о валютах;

- о курсах обмена валют;

- о первых свободных номерах;

- о кодах округления;

- об условиях платежей;

- о компаниях по страхованию кредита.

216

3. общие данные:

- о компании;

- о работниках;

- о поставщиках;

- о клиентах.

4. основные данные по изделию;

5. конструкторские данные;

6. производственная спецификация изделия;

7. технологический маршрут;

8. учетные данные по затратам.

Рис. 66. Состав программных модулей, входящих в функциональную

подсистему "Производство"

Функциональная подсистема "Производство"

Основные модули Дополнительные модули

Основные данные

Планирование и

регулирование

Модуль "Планирование

потребностей в мощностях"

Модуль "Изделие,

спецификация изделия,

технологические маршруты"

Модуль "Учет затрат"

Модуль "Основной

производственный план

график"

Модуль "Планирование

потребностей в

материалах"

Модуль

"Управление

проектами"

Модуль "Управление

производством"

Модуль "Планирование

производства"

Модуль "Серийное

производство "

Модуль "Сетевое

планирование

проекта"

Модуль

"Конфигуратор

продукта"

Модуль

"Классификатор

продукта"

Модуль "Управление

конструкторскими

данными"

Модуль "Управление

конструкторскими

изменениями"

217

Рис.67. Основные данные для подсистемы "Производство"

Основные данные подсистемы "Производство" используются

также и другими функциональными подсистемами BAAN IV (рис.68).

Рис.68. Обмен данными между ФП "Производство" и другими

функциональными подсистемами BAAN IV

ФП "Финансы"

Модуль "Счета

дебиторов"

ФП "Сбыт,

снабжение,

склады"

Модуль

"Продажи"

ФП

"Производство"

Модуль "Основной

производственный

план график"

ФП

"Производство"

Модуль "Учет

ат

ат"

ФП

"Финансы"

Модуль "Счета

кредиторов"

ФП

"Финансы"

Модуль

"Главная

книга"

ФП "Сбыт,

снабжения,

склады"

Модуль

"Закупки"

ФП

"Финансы"

Модуль

"Управление

апасами"

ФП

"Производство"

Модуль

"Планирование

потребностей в

ате

иала

ФП

"Производство"

Модуль "Цеховое

авление"

ФП

"Производство"

Модуль "Учет

времени"

ФП

"Производство"

218

Модуль "Изделие, спецификация изделия, технологические

маршруты"

Модуль "Изделие, спецификация изделия, технологические

маршруты" позволяет задавать и сопровождать данные об изделиях, об

изготовляемых и покупных компонентах, спецификации изделий и

технологические маршруты.

Изделие

Термин "Изделие" является одним из основных понятий в системе

BAAN IV. Изделия – это учетные единицы, с которыми работает

предприятие: конечная продукция, узлы, агрегаты, детали,

полуфабрикаты, материалы, сырье, а также статьи затрат, статьи

обслуживания и субподрядные работы. С каждой из таких учетных

единиц связан обширный набор данных, которые становятся

критичными на разных участках жизненного цикла продукции. Данные

по изделию разделены на несколько частей: общие данные; данные по

себестоимости; данные по материальным запасам; данные по закупкам;

данные по продажам; данные по заказу; данные по серийному

производству; данные по производству; данные по процессу; данные по

контролю.

Изделие в системе может быть нескольких типов:

изготавливаемое, закупаемое, типовое, альтернативное, обратимое,

взаимозаменяемое. Альтернативные изделия служат для замены других

изделий. Они могут быть использованы в случае отсутствия требуемого

изделия. У одного изделия может быть несколько альтернативных

изделий с разными приоритетами заменяемости. Предположим, есть

изделие материнская плата фирмы А. У этого изделия может быть 3

альтернативных изделия: материнская плата фирмы В и материнская

плата фирмы С и материнская плата фирмы D. Причем, материнская

плата фирмы В является обратимым изделием, а материнская плата

фирмы D - взаимозаменяемым (см. рис.69).

219

Рис. 69. Виды альтернативных изделий

Для каждого изделия должны быть указаны основные единицы

измерения, которые используются для учета, закупки, изготовления,

хранения и продажи изделия. Если изделие закупается, хранится,

планируется и продается в различных единицах измерения, то в этом

случае допускается использование альтернативных единиц измерения -

их называют коэффициентами перевода. Например, изделие может

учитываться в штуках, а продаваться в коробках (по 12 штук

карандашей в 1 коробке).

Коэффициенты перевода задаются по отношению к базовой

единице и могут быть заданы на трех уровнях:

- на общем уровне (не зависит от изделия) - на этом уровне

базовой единицой является единица из основных единиц измерения,

задаваемых в параметрах. Здесь допускается перевод только между

единицами, имеющими одинаковые

физические размерности

(“Количество”). Например, вес изделия в 1 килограмм может быть

переведен в вес в 1000 грамм, т.е. вес может быть переведен в

альтернативный вес. Перевод веса в объем не допустим

;

- на уровне группы изделий - на этом уровне базовой единицой

может быть любая единица. Здесь допускается перевод только между

единицами, имеющими различные

физические размерности

(“Количество”). Например, вес может быть переведен в альтернативный

объем - 1 кг = 1л;

- на уровне изделия (заказного) - на этом уровне базовой единицой

является единица запасов изделия. Все единицы должны принадлежать

одному набору единиц. Здесь, также как и на уровне группы изделий,

допускается перевод только между единицами, имеющими различные

физические размерности (“Количество”).

Материнская

плата

мы А

Материнская плата фирмы B

Материнская плата фирмы C

Материнская плата фирмы D

Обратимое изделие

Альтернативное изделие

Взаимозаменяемое изделие

220

Спецификация изделия

Конструктивно изделие может быть простым и сложным. Любое

сложное изделие может быть представлено в виде структурного графа

(рис.70).

Рис.70. Структурный граф сложного изделия

Каждой вершине структурного графа соответствует определенная

деталь или сборочная единица, а дуге прямая, непосредственная

применяемость (что входит) в сложном, специфическом изделии (куда

входит). Цифра над дугой показывает количество сборочных единиц или

деталей. Вершина, находящаяся на нулевой ступени вхождения,

соответствует конечному изделию.

Деталью или неспецифицированным изделием называется

изделие, изготовленное из однородного по марке и наименованию

материала без применения сборочных операций. Специфицированным

называется изделие, состоящее из двух или более составных частей.

Производственная спецификация изделия является списком всех

компонентов (узлов, деталей и сырья) и соответствующих данных,

которые формируют стандартное (изготовляемое) изделие.

Производственные спецификации изделий используются для

определения материальных затрат при вычислении себестоимости

(стандартных затрат) изготовляемых изделий.

Спецификация изделия должна быть задана для каждого

изготовляемого изделия в структуре продукта. При этом очень важно,

чтобы при составлении спецификации изделия не появились петли.

А250

B010

D080

C021

B010

Ступень вхождения - 0

Ступень вхождения - 1

Ступень вхождения - 2
