Глава 12

Характеристики промышленных оптических волокон и кабелей

385

12.1.3. Классификация волокон по профилю показателя преломления

По профилю показателя преломления:

ОМ волокна делятся на:

- волокна со ступенчатым (прямоугольным) профилем показателя преломления;

- волокна с профилем показателя преломления специального типа, например, в форме трезубца,

простого треугольника, сегментированного треугольника, треугольника на прямоугольном

пьедестале, W-образного профиля, многоступенчатого (квадрупольного) профиля.

Иногда (см. [268]) профили показателя преломления делят на 3 типа: профили для ОВ без

сдвига дисперсии, со сдвигом дисперсии, со сглаживанием дисперсии.

12.1.4. Классификация волокон по характеристике дисперсии

По характеристике дисперсии ОМ волокна делятся на (в скобках - английские сокращения):

- стандартное волокно ОМ-СВ, или волокно с несмещенной дисперсией ОМ-ВНД (SF - Standard

Fiber, SSF или SSMF - Standard Single Mode Fiber);

- волокно со смещенной дисперсией ОМ-ВСД (DSF - Dispersion-Shifted Fiber);

- волокно с ненулевой смещенной дисперсией ОМ-ВНСД (NZDSF - Non-Zero Dispersion-Shifted

Fiber);

- волокно для компенсации дисперсии ОМ-ВКД (DCF).

12.1.5. Классификация специальных типов волокон

Наконец, в последнее время в связи с развитием оптических усилителей (ОУ) и систем с

WDM появились специальные типы волокон:

- кварцевое волокно для компенсации дисперсии - ВКД, или DCF - Dispersion Compensating Fiber -

волокно, используемые в специальных модулях для компенсации дисперсии - МКД, или DCM -

Dispersion Compensating Module;

- кварцевое волокно, легированное эрбием - ВЛЭ, или EDF - Erbium-Dopped Fiber - волокно, ис-

пользуемое в ОУ типа EDFA - Erbium-Dopped Fiber Amplifier;

- кварцевое волокно, легированное неодимом - ВЛН, или NDF - Neodim-Dopped Fiber - волокно,

используемое в ОУ ranaNDFA -Neodim-Dopped Fiber Amplifier;

- волокно, сохраняющее (состояние) поляризации - ВСП (PMF - Polarization Maintaining Fiber) -

используется в целом ряде ОВ датчиков, требующих сохранения состояния поляризации;

- кварцевое волокно для ультрафиолетовой области спектра (например, волокно используемое в

диапазоне 190-250 нм для различных применений);

- кварцевое волокно с большой площадью сечения сердечника (с сердечником 300-800 мк для це-

лей создания световых потоков большой яркости и мощности, используемых для измерений и

спецприложений).

Ниже рассмотрены основные типы и параметры современных ОМ ОВ, выпускаемых (как

для целей магистральной связи, так и специальных, таких как ВКД и ВСП), упомянутыми компа-

ниями-производителями, наиболее широко представленными на российском рынке.

12.2. Характеристики промышленных оптических волокон

Российские кабельные компании, выпускающие ВОК, используют как импортное ММ и ОМ ОВ,

так и отечественное ММ ОВ. Их продукция, как правило, соответствует мировому уровню качест-

ва и подтверждена соответствующими сертификатами, что позволяет использовать ее с выгодой

для отечественного потребителя. Волокно, используемое этими производителями, может выби-

раться потребителями для обеспечения своих конкретных нужд на стадии оформлении заказа.

Глава 12

Характеристики промышленных оптических волокон и кабелей

386

Ниже приведены сведения о параметрах десяти наиболее перспективных ММ и ОМ ОВ, вы-

пускаемых компаниями Corning, Lucent Technologies и Fujikura, которые могут использоваться и ис-

пользуются в отечественной кабельной промышленности. При этом упор сделан только на те пара-

метры, которые важны для общего понимания технологии передачи сигнала по волокну. Ряд специ-

фических метрологических и точностных характеристик волокна, не приведенных в таблицах ниже,

можно найти в стандартах ITU-T, EIA, IEC и спецификациях производителей на волокно.

Для удобства читателей сведения о параметрах кабелей, а также рекомендуемые стандар-

тами ITU-T значения, представлены в виде таблиц, а также даны рекомендации по использованию

ОВ в современных системах связи. Кроме этого приведены сведения о некоторых специальных

волокнах и параметрах промышленных модулей для компенсации дисперсии (МКД), выпускае-

мых компаниями Corning, Lucent Technologies и Sumitomo Electric и Fujikura.

12.2.1. Основные параметры многомодовых волокон

Основные параметры ММ ОВ описаны и регламентированы в рекомендациях ITU-T. G.650, 651

[141, 343]. Однако G.651 не отражает естественно все разнообразие марок ММ ОВ. Значительно

более информативны фирменные спецификации компаний-производителей. Для указанных выше

трех основных производителей параметры ММ ОВ сведены в табл. 12-1. Для справок в ней приве-

дены также параметры ММ ОВ, регламентируемые в рекомендации ITU-T. G.651.

Глава 12

Характеристики промышленных оптических волокон и кабелей

387

Параметры, используемые в табл. 12-1, как правило, достаточно известны и понятны, од-

нако некоторые из них нуждаются в дополнительных пояснениях.

Тип волокна - стандартное ММ волокно обозначено в соответствии с фирменными обо-

значениями, используемыми в указанных компаниях. ММ волокна с профилем квадратичного ти-

па {градиентным профилем) иногда обозначаются как GIF.

Рабочие окна (прозрачности) - приведены только первые два окна прозрачности: в окре-

стности - 850 (1) и 1310 нм (2).

Затухание, Прирост затухания, Полоса пропускания, Хроматическая дисперсия и

Групповой показатель преломления даются для двух фиксированных длин волн: 850 и 1310 нм,

соответствующих используемым окнам прозрачности.

Полоса пропускания - параметр BW - имеет размерность [МГц-км], т.е. соответствует ши-

рине полосы, обеспечиваемой ВОЛС длиной 1км (этот параметр иногда называют широкополос-

ностъ, хотя правильнее говорить нормированная полоса пропускания). Для волоконной линии

произвольной длины L, фактически обеспечиваемая полоса вычисляется как BW/L, т.е. она об-

ратно пропорциональна длине линии. Этот параметр нормируется только для ММ волокон, для

которых трудно вычислить суммарную модовую дисперсию.

Параметр динамической усталости - фактор сопротивления динамической усталости,

определяющий способность волокна противостоять долговременным механическим нагрузкам

(чем выше п, тем больше надежность волокна, см. стандарт FOTP-31 в обзоре в гл. 13).

В табл. 12-1 помещены, в основном, оптические характеристики волокон. Ряд других важ-

ных механических, точностных и температурных параметров указанных волокон может быть най-

ден в соответствующих каталогах и спецификациях указанных компаний-производителей.

12.2.2. Основные параметры одномодовых волокон

Основные параметры ОМ ОВ описаны и регламентированы в рекомендациях ITU-T Rec. G.650, 652-

655 [141-145], которые используются, в основном, для ссылок в официальных документах на тип во-

локна. Значительно более информативны фирменные спецификации компаний-производителей. Для

указанных выше трех основных производителей параметры ОМ ОВ сведены в табл. 12-2. Она дает

представление о современном уровне развития технологии ОВ. Для справок в ней приведены также па-

раметры ОВ, регламентируемые в рекомендациях ITU-T Rec. G.652, G.653, G.654 и G.655.

Кроме параметров, используемые в табл. 12-1, пояснение которым дано выше, дополни-

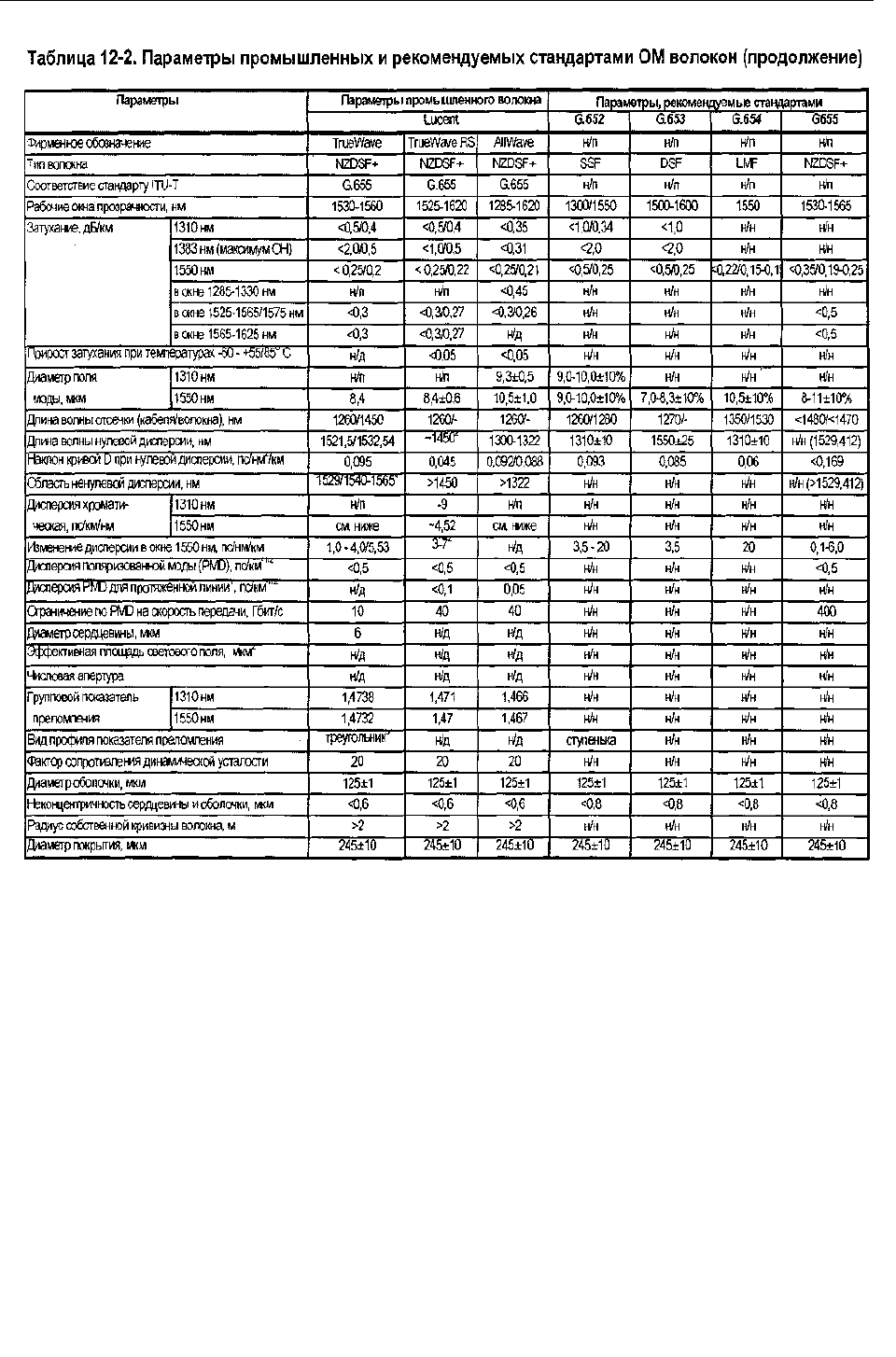

тельно нуждаются в пояснениях следующие параметры табл. 12-2.

Тип волокна - стандартное ОМ волокно обозначено как SSF, ОМ волокно со смещенной

дисперсией - DSF и для волокно с ненулевой смещенной дисперсией - NZDSF. Знак "+" означает,

что дисперсионный параметр D (называемый также дисперсией, хотя эти понятия разные в том

числе и по знаку) положителен, знак "-" - что он отрицателен (см. рис. 12-1, этот знак важен для

солитонных систем связи). Для SSF параметр D

("дисперсия" на рабочей длине волны λ) может

быть рассчитан по формуле:

= (λ - λ

/ λ

)·S

/4,

где λ

- длина волны нулевой дисперсии, a S

- наклон зависимости D

(λ) при нулевой дисперсии -

параметры, которые приводятся в табл. 12-2.

Рабочие окна (прозрачности) - кроме обозначений первых трех окон указывается и более

точный интервал, например, 1530-1565 нм, если ОВ оптимизировано для работы именно в этом

интервале. Первоначально под окнами понимались узкие области минимумов кривой поглощения

света в ОВ в окрестности - 850 нм (1), 1310 нм (2), 1550 нм (3). Сейчас 2 окно - это область от

1280 до 1325 нм, 3 окно - от 1529 до 1565 нм, 4 окно - от 1565 до 1620 нм, 5 окно - от 1325 до 1450

нм. Например, волокно AllWave (компании Lucent Technologies) может работать в четырех окнах

со 2 по 5, т.е. в полосе от 1280 до 1620 нм..

Затухание дается как для фиксированных длин волн: 1310, 1383 нм (пик затухания, вы-

званный наличием гидроксильных групп ОН), 1550 нм, так и внутри трех окон, что важно

Глава 12

Характеристики промышленных оптических волокон и кабелей

388

Глава 12

Характеристики промышленных оптических волокон и кабелей

389

Прирост затухания - приводится (при необходимости использования кабеля в широком

диапазоне температур) для двух диапазонов температур (от -60 до +55°С) или (от -60 до +85°С)

через разделительную черту, если дано одно из них, то знак "-" означает отсутствие данных. Ана-

логичный прирост может произойти и от других факторов, например, при эксплуатации ВОК в

водной среде или "мокрых" коллекторах, от чрезмерно малого радиуса кривизны при частых изги-

бах волокна и др.

Длина волны отсечки — приводятся (через разделительную черту) оба значения: для

сердцевины и кабеля в целом, или одно из них (знак "-" означает отсутствие данных). Первое -

обычно выше второго, которое определяется в результате измерений и служит практическим ори-

ентиром длины волны отсечки. Если кабель используется для передачи несущих с длинами волн

ниже длины волны отсечки, то возникающие дополнительные моды могут привести к су-

щественному увеличению дисперсии.

Длина волны нулевой дисперсии - приведена по каталогу, либо вычислена приблизитель-

но на основании других данных. Совместно с наклоном при нулевой дисперсии она дает воз-

можность оценить значение дисперсии для конкретной длины волны, используя интерполяцион-

ные формулы.

Глава 12

Характеристики промышленных оптических волокон и кабелей

390

Область ненулевой дисперсии приводится для ОМ волокна, оптимизированного для ра-

боты с системами WDM в указанной области (см. рис. 12-1). Знание ее важно как при оценке

влияния на эти системы четырехволнового смешения (см. выше), так и при использовании во-

локна в солитонных системах связи, для которых средняя дисперсия волокна должна быть от-

рицательна на участке передачи (т.е. среднее значение дисперсионного параметра D должно быть

положительно).

Изменение дисперсионного параметра D

в 3 окне - приводится для ОМ волокна с нену-

левой дисперсией и соответствует границам указанного окна (см. рис. 12-1). Параметр D

на дли-

не волны λ может быть рассчитан, используя линейную интерполяцию и граничные значения ука-

занного параметра:

= (

λпр

λлев

) -(

пр

)/∆

λпр

где D

λпр

и D

λлев

- значения дисперсии на границах окна (правой и левой соответственно), а Ах

-ширина оптимизированного окна в нанометрах. Эти величины приведены в табл. 12-2. Знание Dx

валено для расчета накопленной дисперсии на длине пролета (span) - участка передачи, пере-

крываемого одним ОУ. Ограничения на нее приводятся в спецификациях на системы с WDM в

рамках параметра, называемого конфигурацией системы: например, 4x33, 5x30, где первая циф-

ра - число перекрытий на одну секцию, а вторая - бюджет ОУ на одно перекрытие в дБ. Для во-

локон типа NZDSF характер изменения дисперсии в окне 1530-1620 нм приведен на рис. 12-1 на

примере волокон компании Lucent Technologies. Наименьший наклон здесь демонстрирует волок-

но TrueWave RS - 0,241, наибольший - Large Area - волокно с увеличенной площадью светового

поля (0,617 [D]/

где [D] - размерность параметра D.

Дисперсия поляризованной моды - этот параметр дает максимально-возможное значение

PMD.

Дисперсия PMD для протяженной линии - этот параметр дает статистическое значение

PMD в кабеле (среднеквадратическое значение коэффициентов PMD отдельных волокон в кабеле,

измеренное по методике IEC SC 86A/WG1, Метод 1). Этот параметр используется для более досто-

верной оценки накопленной (на длине секции) дисперсии PMD для высокоскоростных систем (10

Гбит/с по одному волокну и выше) связи.

Эффективная площадь светового поля - этот параметр вводится, как эквивалент площа-

ди сердцевины для высокоплотных систем с разделением по длине волны (DWDM). В этих сис-

темах используются источники лазерного излучения высокой интенсивности, что приводит к

Глава 12

Характеристики промышленных оптических волокон и кабелей

391

возрастанию нелинейных эффектов. Для снижения плотности оптической мощности, при общем

увеличении ее уровня, необходимо увеличивать эффективную площадь светового поля, что де-

лается за счет оптимизации профиля показателя преломления. Например, в разработанном для

этих целей волокне LEAF (компании Corning) эта площадь повышена настолько, что дает прирост

допустимой мощности источника излучения на 2 дБ (используемый профиль - трезубец).

Вид профиля показателя преломления - кроме прямоугольного профиля показателя пре-

ломления, в волокнах типа NZDSF со сдвигом нулевой дисперсии в область окна 1550 нм для

формирования относительно плоской дисперсионной характеристики с малой величиной дис-

персии, используются специальные профили. Наиболее широко используемые из них трезубец и

треугольник на пьедестале (Л-профиль), формируемые наличием нескольких оболочек с разным

значением показателя преломления.

Радиус собственной кривизны волокна - параметр, влияющий на смещение центра волок-

на при укладке его для сварки в V-образную канавку (чем меньше радиус, тем больше смещение).

В табл. 12-1 и 12-2 помещены, в основном, оптические характеристики волокон. Ряд дру-

гих механических, точностных и температурных параметров волокон отражены в меньшей степе-

ни. Дополнительную информацию по ним можно найти в соответствующих каталогах и специфи-

кациях компаний-производителей.

12.2.3. Рекомендации по применению волокон в системах связи PDH, SDH и

WDM

Все волокна используются в той или иной мере в системах связи с технологиями PDH, SDH и

WDM. Поэтому имеет смысл привести краткую сводку рекомендаций, которые накопились в про-

цессе использования ОВ в этих системах.

• ММ волокна практически не используются в современных сетях SDH и WDM, но продолжа-

ют использоваться в сетях PDH, причем как правило в окне 1310 нм, а не 850 нм.

• SSF-волокна используются наиболее широко (как самые старые и массовые типы ОВ, тысячи

километров которых уже проложены) и соответствуют по затуханию рекомендации ITU-T

Rec. G.652. За последние годы их фактическое затухание было уменьшено (до величин по-

рядка 0,18-0,19 дБ/км, и даже ниже для отобранных образцов ВОК) и может соответствовать

требованиям Rec. G.654. SSF, соответствующие Rec. G.652, могут быть использованы для

любых применений. Их единственный недостаток - большая хроматическая дисперсия на

длине волны 1550 нм - 17-20 пс/(нм-км), но она может быть скомпенсирована использованием

модулей DCM (см. ниже). Именно такое решение применяется, например, для систем с WDM

в тех случаях, когда используется "старая" оптическая кабельная сеть.

• DSF-волокна (соответствуют ITU-T Rec. G.653) широко используются для систем SDH (осо-

бенно STM-16 и выше) с одной несущей. Однако, если в перспективе предстоит переход на

системы с WDM, их использование нежелательно (ввиду ярко выраженного эффекта четы-

рехволнового смешения - ЧВС, так как нуль дисперсии лежит внутри используемого рабоче-

го диапазона систем WDM, что облегчает возникновение ЧВС).

• NZDSF-волокна (соответствуют ITU-T Rec. G.655) оптимизированы для работы в системах с

WDM и DWDM. Выбор конкретного типа волокна при этом зависит уже от используемого

диапазона длин волн, так как в этой полосе значение дисперсии не должно быть нулевым или

очень малым (для исключения ЧВС). В пределах выбранного диапазона оно должно быть од-

ного знака и составлять не менее 2-4 пс/(нм-км).

• С точки зрения использования ОВ для среднескоростных систем SDH (при скоростях до 2.5

Гбит/с включительно, т.е. на уровне STM-16), можно констатировать, что при одной несущей

может быть использовано любое волокно, удовлетворяющее по затуханию и накопленной дис-

персии требованиям заказчика. Если предполагается впоследствии переходить к WDM, то мож-

но применять любое волокно, кроме DSF, используя при этом два альтернативных технических

Глава 12

Характеристики промышленных оптических волокон и кабелей

392

решения: либо волокно SSF + волокно DCF, либо волокно NZDSF с малым наклоном дисперси-

онной кривой - конкретный выбор диктуется при этом экономическими соображениями. • С

точки зрения использования ОВ для высокоскоростных систем SDH (10 Гбит/с и выше, т.е. на

уровне STM-64, STM-256), также можно констатировать, что при одной несущей может быть

использовано любое волокно, удовлетворяющее по затуханию, накопленной дисперсии и вели-

чине дисперсии поляризованной моды - PMD (должна быть не хуже 0,1-0,2 пс/км '), или до-

пуску на ее накопленное значение, требованиям заказчика (см. замечание в п.1 относительно

дисперсии PMD протяженной линии). Если предполагается впоследствии переходить на

WDM. то превалирующим остается требование-ограничение на накопленное значение PMD, а в

остальном соображения те же, что и в предыдущем пункте. Если же требования по PMD не

удовлетворяются даже при расчете по значению для "протяженной линии", то единственной

(не считая снижения скорости или уменьшения длины перекрытия и/или секции), на наш

взгляд, альтернативой является использование солитонных генераторов совместно с системой

SDH или SDH/WDM. В этом случае (как показывают не только исследования, но и практика

использования двух промышленных систем солитонной связи) могут быть допущены значения

дисперсии PMD до 0,5 пс/км"

!/2

, учитывая меньшую чувствительность солитонов к PMD.

12.2.4. Применение волокна для компенсации дисперсии

Как уже отмечалось, согласно статистике, наибольший процент уложенного кабеля содержит стан-

дартное ОМ волокно, имеющее большую величину хроматической дисперсии, 17-20 пс/(нм·нм), н <

длине волны 1550 нм. Если планируется увеличить длину перекрытия или секции, ограничены) i до-

пустимой величиной накопленной дисперсии, или необходимо уменьшить дисперсию в связи с пе-

реходом со скорости передачи 2,5 Гбит/с на 10 Гбит/с, или планируется использование систем

WDM, или же, наконец, оказывается необходимым установить солитонные генераторы для повыше-

ния надежности работы вашей линии связи (а для нормальной работы таких генераторов требуется.

как известно, отрицательная средняя (накопленная на длине секции) дисперсия) - можно использо-

вать специальное волокно для компенсации дисперсии - ВКД (DCF). Это волокно производится ря-

дом компаний, например, Corning, Lucent Technologies, Sumitomo Electric.

Волокно укладывается (в виде бухты) в специальные модули - модули компенсации дис-

персии - МКД (DCM), выпускаемые как в виде отдельно используемых модулей, оснащенных

оконцованными коннекторами монтажными шнурами (типа - pigtail), так и в виде модулей, мон-

тируемых в стойках 19" и 23". Размер модулей могут быть разными, например, для DCM Cornir,

имеем: тип В - 235x235x40 мм, тип D - 267x267x40 мм и тип С - 278x432x44 мм; для DCFV Sumi-

tomo: 228x202x41 мм.

В табл. 12-3 приведены доступные типы и параметры таких модулей (волокон), выпускаемых

компаниями Corning, Lucent Technologies и Sumitomo Electric. Приведенные параметры соответствуют

длине волны 1545-1550 нм, а среднее значение PMD измерено в диапазоне длин волн 1500- 1565 нм. В

этой таблице фактически вместо дисперсии используется дисперсионный параметр D. По > "эф-

фективностью модуля" понимается отношение дисперсии модуля к вносимому затуханию.

В практике использования волокна существуют два подхода в стремлении уменьшить нако-

пленную дисперсию на длине секции. Один базируется на использовании волокна с малой дисперси-

ей (волокна с нулевой дисперсией, если речь идет об использовании одной несущей, или волокна

NZDSF с минимально-возможным наклоном кривой дисперсии в рабочем окне, если речь идет об

использовании нескольких несущих в системах с WDM), другое - на использовании чередующихся

участков с положительной и отрицательной дисперсией (параметром D). Второй подход (в силу не-

однородности используемого волокна в сети и вытекающих из этого сложностей в случае ремонта)

подвергался критике. Однако он был дешевле. С появлением промышленных МКД, а также учиты-

вая, что установка МКД носит не "распределенный" (как для ВОК), а "сосредоточенный" характер

(модуль устанавливается в стойку, или на полку (в шасси) ОУ между первым и вторым каскадами

усиления, сложности "с ремонтом" исчезли. В результате все более широкое применение находит

связка: волокно SSF+DCM (стандартное волокно + МКД). У такого решения два недостатка (как это

Глава 12

Характеристики промышленных оптических волокон и кабелей

393

видно из табл. 12-3): дополнительные вносимые потери, которые должны быть учтены при подсчете

накопленного затухания, и увеличение суммарного PMD, которое должно быть учтено для высоко-

скоростных систем (10 Гбит/с на несущую и выше) при подсчете накопленного PMD.

В любом случае при использовании МКД необходимо проводить поверочные расчеты не

только накопленного затухания с учетом вносимых ими потерь, но и накопленного значения PMD,

особенно для высокоскоростных систем.

Используемая терминология

Ряд терминов, используемых в документации по ОВ, означая одно и то же, может иметь

разные написания и образовывать разные сокращения. Учитывая отсутствие регламентирующих

эти термины отечественных стандартов, ниже для некоторых терминов приведены используемые

варианты. В левой колонке приведены термины используемые в статье, в правой - в других издани-

ях.

Диаметр поля моды - диаметр модового пятна, диаметр модового поля (ДМП).

Глава 12

Характеристики промышленных оптических волокон и кабелей

394

Дисперсионный параметр (D) - дисперсия.

Дисперсия поляризованной моды - поляризационная модовая дисперсия (ПМД).

Трезубец (профиль показателя преломления) - W-профиль, "треугольник в кольце".

Четырехволновое смешение (ЧВС) - четырехволновое смешивание, смешивание четырех волн.

12.2.5. Оптическое волокно, сохраняющее состояние поляризации

Еще одним примером специальных ОВ является волокно, сохраняющее состояние поляризации

(ВСП). Известно, что обычное ОМ ОВ не сохраняет состояние поляризации. Точнее состояние по-

ляризации в волокне меняется, как правило, случайным образом по длине волокна и зависит от

ряда факторов в том числе дефектов волокна и остаточного напряжения в нем. Другими словами,

состояние поляризации в ОМ ОВ неконтролируемо.

Для некоторых приложений, использующих явление интерференции лазерных лучей, а не

их интенсивность, важно сохранить состояние поляризации. К ним относятся все приложения, ис-

пользующие волноводные ОВ датчики, например, в ОВ гироскопах, прецизионных измерителях

угловых скоростей, а также датчики для высокоточных оптических измерений. Во всех этих слу-

чаях может быть использовано ВСП. В табл. 12-4 в качестве примера, приведены параметры неко-

торых типов таких волокон, промышленно выпускаемых компаниями Corning (волокно типа

"Panda" - SM.xx-P и PMF-38 с эллиптическим профилем сердечника) и Sumitomo Electric и рас-

считанных на различные длины волн, включая: 630, 850, 980, 1300, 1550 нм.

12.3. Типы и характеристики промышленных оптических кабелей

Волоконно-оптические кабели (ВОК) выпускаются многими зарубежными и отечественными

компаниями. Решение о закупке ВОК, принимаемые менеджерами компаний, должно базировать-

ся на знании основных типов и параметров ВОК и используемого в нем оптического волокна

(ОВ). Типы и параметры ОВ описаны в разд. 12-2. В этом разделе рассмотрены основные типы и

параметры ВОК, выпускаемых отечественными производителями, кроме кабелей в грозотросе

(они в нашей стране только осваиваются), для которых приведены параметры ВОК, выпускаемых

в основном зарубежными компаниями, кроме компании "СОКК".

Цель представленного материала - помочь менеджерам разобраться в обилии типов ВОК,

их конструкций и параметров и сделать правильный выбор кабеля для конкретного применения.

Для облегчения выбора сведения о классификации, типах и параметрах ВОК, а также рекоменда-

ции по их применению, были обобщены и представлены в виде таблиц, которыми менеджеры

могли бы воспользоваться.
