Глава 10

Функциональные элементы сетей

345

Эффективность конкретной реализации той или иной технологии конвертации зависит от

многих факторов. Одним из важных при этом является уровень амплитуды генерируемой гармо-

ники. Указанные выше методы позволяют реализовать амплитуды порядка 0,1% от амплитуды

основного сигнала или сигнала накачки.

10.4. Оптические модуляторы

10,4.1. Форматы линейных кодов

Для передачи данных по оптическому волокну цифровые данные должны быть конверти-

рованы в линейный код, имеющий формат, удобный для передачи по ОВ.

Им может быть, например, униполярный вариант линейных кодов NRZ или RZ, который

сводится к посылке короткого импульса (включению оптического источника на короткий период

меньший половины длительности двоичного интервала) в середине этого интервала (на срезе им-

пульса RZ) при наличии " 1" в цифровой последовательности или к выключению оптического ис-

точника в отсутствие "1" (при наличии "0" этой последовательности, см. рис. 10-33). Такой метод

кодирования называется модуляцией/манипуляцией по типу "включено-выключено" - МВВ

(или ООК - On-Off Keying).

Из теории известно основное преимущество метода NRZ - примерно вдвое меньшая поло-

са частот, занимаемая модулированной последовательностью по сравнению с методом RZ. Однако

при наличии в исходном коде длинных последовательностей "1" или "0" существенно изменяется

постоянная составляющая последовательности, ухудшающая условия ее приема. С другой сторо-

ны, ухудшаются условия восстановления сигнала синхронизации. При использовании RZ эти про-

блемы возникают только при длинных последовательностях "0". Проблемы решаются либо ис-

пользованием специальных кодов, например известного кода HDB3 (см. разд. 1.4.5.), либо исполь-

зованием техники скремблирования. Специальные коды - предмет кропотливой оригинальной

разработки - имеют различную полосу частот и достаточно сложные схемы кодирова-

ния/декодирования, реализуемые при оптимизации определенных параметров.

Скремблирование - процесс более простого преобразования (как правило, не изменяюще-

го полосу частот), основанного на технике шифрования данных с взаимнооднозначным соответст-

вием исходной и скремблированной последовательности и использующего простые и однотипные

побитные операции (например, сложение по модулю 2) между исходной и эталонной последова-

тельностью (порождающим многочленом).

Учитывая, что длительность двоичного интервала при использовании современных скоро-

стей синхронной иерархии 2,5 - 10 Мбит/с мала (0,4 - 0,1 нс), длительность импульса источника не

должна превышать 0,2-0,05 нс (200-50 пс), что делает невозможным, например, использование

Глава 10

Функциональные элементы сетей

346

светодиодов в качестве источников оптического излучения в таких системах. Поэтому основными

источниками должны быть лазерные диоды.

10.4.2. Методы модуляции оптической несущей

Фактическим переносчиком данных в ОВ является оптическая несущая, излучаемая источником.

Она и должна быть в конечном счете промодулирована. Сделать это можно тремя способами:

- непосредственной модуляцией оптической несущей линейной кодовой последовательностью - ЛКП;

- модуляцией несущей с использованием специального модулятора, сигнал которого модулирует-

ся с помощью ЛКП;

- модуляцией с использованием промежуточной поднесущей, которая затем непосредственно

модулирует оптическую несущую;

- модуляцией с использованием поднесущей и модулятора.

10.4.2.1. Непосредственная модуляция оптической несущей

Такая модуляция может быть осуществлена, например, путем непосредственного включения или

выключения по методу МВВ оптической несущей (тока возбуждения/накачки лазерного источни-

ка) в соответствии с ЛКП. Однако этот метод имеет ряд существенных недостатков:

- нелинейная зависимость мощности излучения от тока {нелинейность ватт-амперной характе-

ристики); структурные методы ее линеаризации на основе управляемых источников оптиче-

ского излучения - УИОИ рассмотрены в [272],

- метод оказывает динамическое влияние на спектр излучения лазера и амплитуды отдельных

мод резонатора,

- метод достаточно прямолинеен и не позволяет в полной мере использовать другие более про-

грессивные методы кодирования, основанные на модуляции амплитуды и фазы, используемые

в специальных модуляторах,

- метод не удобен для систем WDM, где несколько источников модулирующих сигналов муль-

типлексируются для передачи по одной несущей.

10.4.2.2. Модуляция с использованием внешнего модулятора

Использование специального, или внешнего, модулятора, как правило, улучшает функциональ-

ные характеристики систем передачи и гибкость системы в целом, например, при необходимости

позволяет менять формат используемой ЛКП, а также позволяет использовать готовые решения,

наработанные в других областях и для других применений, включая комплексные решения с ис-

пользованием промежуточной несущей.

Модуляция с использованием промежуточной несущей

Вместо использования непосредственной модуляции, для которой трудно найти электронные

компоненты, учитывая высокую частоту оптической несущей (порядка 100 ТГц), можно осущест-

вить процесс модуляции на более низких частотах, используя промежуточную несущую, или подне-

сущую, на радиочастоте в диапазоне 10 МГц - 10 ГГц. Этой модулированной поднесущей можно за-

тем модулировать основную несущую. Основное отличие этой схемы модуляции в том, что могут

быть использованы различные стандартные методы и устройства модуляции: амплитудные, частот-

ные, фазовые и комбинированные, разработанные для конкретного диапазона радиочастот.

Использование поднесущей необходимо и при многоканальной модуляции в системах

WDM. В этом случае отдельные входные потоки модулируют свои поднесущие, которые затем

мультиплексируются в одну поднесущую, модулирующую оптическую несущую. Схема исполь-

зования промежуточной несущей показана на рис. 10-34 (в качестве примера показана амплитуд-

ная манипуляция тока возбуждения лазера).

Глава 10

Функциональные элементы сетей

347

Модуляция с использованием поднесущей и модулятора

Эта схема модуляции является комбинацией предыдущих методов. Она может быть при-

менена для использования готовых решений одноканальных модуляторов в схемах WDM. При

этом возможно сочетание положительных особенностей обоих методов.

10.4.3. Типы оптических модуляторов

Оптические модуляторы как устройства могут быть основаны на различных физических законах и

использовать различные механизмы и методы воздействия на оптическую или радионесущие час-

тоты.

Различают следующие типы модуляторов:

- акустооптические модуляторы, использующие законы акустооптики*,

- электрооптические модуляторы, использующие законы электрооптики*,

- электрооптические модуляторы, использующие ППОУ.

10.4.3.1. Акустооптические модуляторы

Принцип действия акустооптического

модулятора (АОМ) основан на зависи-

мости показателя преломления некото-

рых оптически прозрачных материалов

(например, ниобата лития LiNbО

) от

давления. Это давление может быть

создано акустическими (ультразвуко-

выми -УЗ) волнами, генерируемыми

пьезоэлектрическим преобразователем

- пъезокристаллом (ПК), наклеенным

на образец акустооптического материа-

ла для создания акустооптической

ячейки (АОЯ), являющейся основным

элементом модулятора (см. рис. 10-35).

Акустическая волна создает в оптиче-

ской среде структуру с периодически

изменяющимся показателем преломле-

ния, играющую роль дифракционной

решетки. Линии равного показателя

преломления (на рис. 10-35

Глава 10

Функциональные элементы сетей

348

они показаны сплошными горизонтальными линиями) отстоят на длину акустической волны λ

ав

АОЯ может быть использована в различных типах акустооптических приборов: дефлекторах,

сканерах, модуляторах, фильтрах и процессорах - в зависимости от того, каким параметром оптическо-

го луча осуществляется управление [327, 328]. Так как оптические модуляторы осуществляют модуля-

цию интенсивности оптического луча, то и от АОЯ требуется модуляция интенсивности луча.

При падении входящего пучка на АОЯ (см. рис. 10-35) в результате его взаимодействия с

фронтом звуковой волны от ПК (характер взаимодействия зависит от соотношения диаметра пуч-

ка d, длины световой волны λ и внутреннего угла падения θ) возникает дифракция света на

ультразвуке, приводящая к расщеплению входного пучка на проходящий и дифрагированный.

В оптических модуляторах используется условия возникновения дифракции Брэгга* (ана-

логично может быть использована дифракция Рамана-Ната* [328]), т.е. выполняется соотноше-

ние 2λ

ав

sinθ = тλ, где λ

ав

играет роль постоянной решетки - а, т - порядок отражения, а λ -длина

световой волны в материале АОЯ [328].

Для целей модуляции обычно используется дифрагированный свет, так как полная (100%)

модуляция проходящего света требует очень большой акустической мощности. Модуляция созда-

ется амплитудно-модулированной звуковой волной, взаимодействие с которой и модулирует ин-

тенсивность дифрагированной волны, играющей роль выходной волны для модулятора. Быстро-

действие модулятора определяется временем прохождения звукового сигнала через поперечное

сечение светового пучка и имеет порядок 10

-7

с.

АОМ является достаточно простым и надежным устройством, хотя и имеет определенные

недостатки, основные из них следующие [272, 328]:

- нелинейность функции преобразования;

- уменьшение реализуемой глубины модуляции с ростом частоты модуляции, что ограничивает

их использование в высокоскоростных схемах SDH;

- смещение частоты модулированного лазерного излучения на величину акустической модули-

рующей частоты;

- невысокая эффективность дифракции, определяемая отношением интенсивностей дифрагиро-

ванного и падающего пучков (ее увеличение достигается за счет увеличения мощности акусти-

ческого сигнала).

10.4.3.2. Электрооптические модуляторы

Оптические характеристики любой среды, например такие, как показатель преломления и поляри-

зация света, зависят от распределения связанных зарядов (электронов и ионов) в среде. Под дей-

ствием приложенного электрического поля оно может меняться, что приводит к изменению так

называемого эллипсоида показателей преломления* и состояния поляризации [17, 18].

В средах, не имеющих центральной симметрии, указанное действие проявляется в виде

линейного электрооптического эффекта Поккельса*, в средах с центральной симметрией, напро-

тив, наблюдается квадратичный электрооптический эффект Керра*. Эти два наиболее значи-

тельных электрооптических эффекта могут быть использованы при построении электрооптиче-

ских модуляторов.

Электрооптические модуляторы на основе эффекта Поккельса

Линейный эффект Поккельса на практике проявляется вращением плоскости поляризации

входной световой волны при приложении напряжения к кристаллу ввиду изменения показателей

преломления по направлениям осей х и у кристалла (т.е. изменения эллипсоида показателей пре-

ломления). Для некоторых кристаллов (например, ниобата лития) этот поворот может достигать

величины 90° в зависимости от приложенного напряжения.

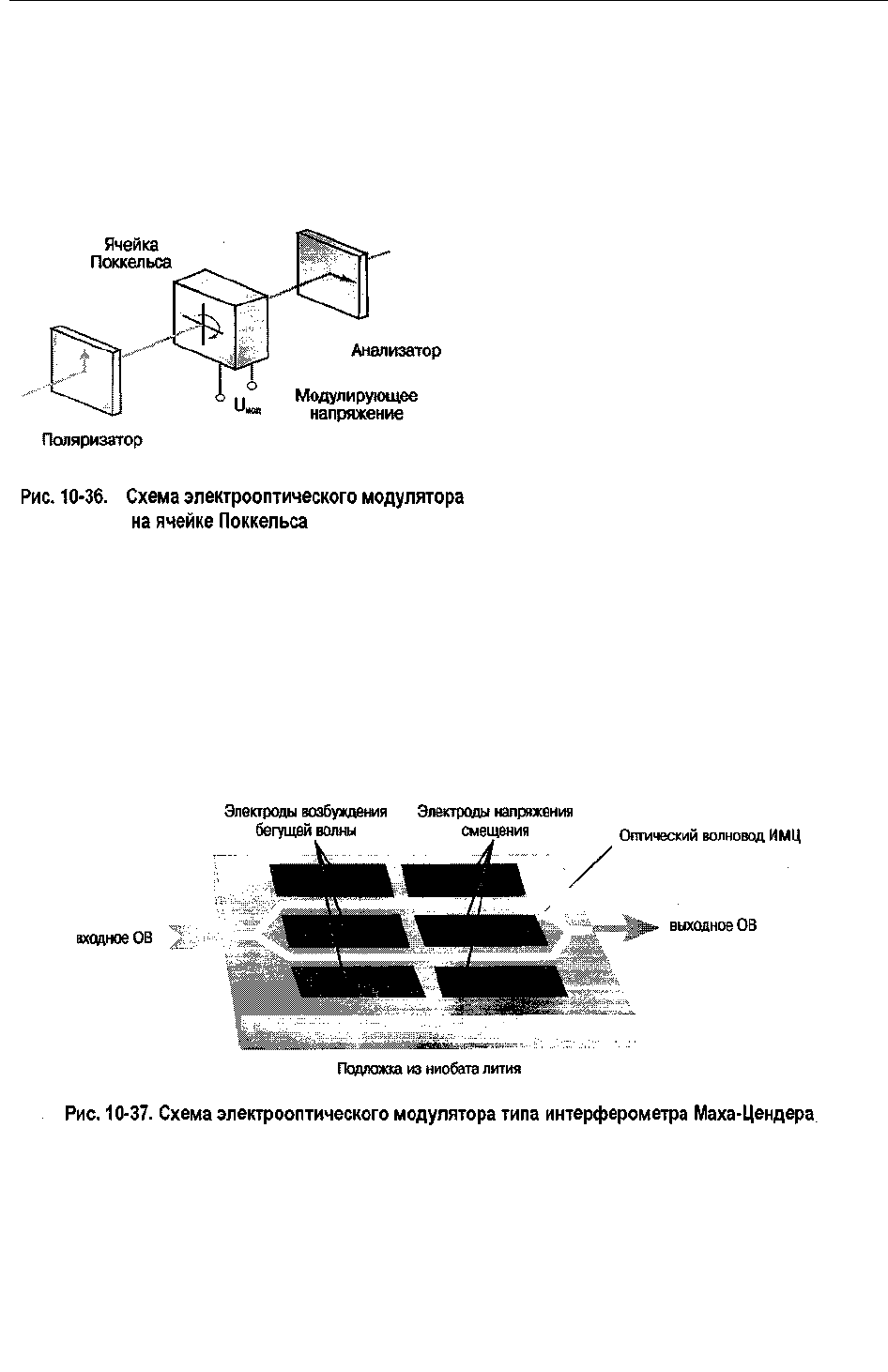

Можно сформировать схему модулятора, если поместить такой кристалл (называемый ячей-

кой Поккельса - ЯП) между двумя пластинами линейного поляризатора* и анализатора*, плоско-

сти поляризации которых отличаются на 90°(как показано на рис.10-36). В этой схеме при отсутст-

Глава 10

Функциональные элементы сетей

349

вии напряжения на ЯП плоскость поляризации луча, прошедшего через ячейку, дополнительно не

вращается и световой луч, плоскополяризованный благодаря линейному поляризатору на входе,

на выход анализатора (а значит и модулятора) не проходит. Если увеличивать напряжение на ЯП

до максимума, то ячейка дополнительно будет поворачивать плоскость поляризации вправо, со-

кращая при максимуме напряжения практически до нуля угол между плоскостями поляризации

луча на выходе ячейки и анализатора и обеспечивая в результате полное прохождение входного

луча на выход модулятора.

Таким образом, ЯП позволяют

осуществить модуляцию световой волны

по интенсивности путем амплитудной мо-

дуляции подаваемого на него напряжения.

Частота модуляции может достигать 10

ГГц и выше, глубина модуляции - до

99,9%. Реализация такого типа модулято-

ров характерна для использования элемен-

тов дискретной оптики, тогда как для ин-

тегральной оптики более характерным яв-

ляется использование управляемых на-

правленных ответвителей [319] и модуля-

торов, использующих схему интерферо-

метра Маха-Цендера.

Электрооптические модуляторы на основе интерферометра Маха-Цендера

Такой модулятор в соответствии со схемой интерферометра Маха-Цендера (ИМЦ) состоит из

двух идентичных плеч интерферометра (см. рис. 10-37). Распространяющиеся по этим плечам моды, в

зависимости от величины приложенного к электродам напряжения V и длины волновода L в зоне взаи-

модействия полей, приобретают сдвиг фаз ∆φ = k

∆n

L, пропорциональный амплитуде изменения

эффективного показателя преломления моды ∆п

≈п

rЕ/2, где r - электрооптический коэффициент

рабочей оптической среды, k

- волновой вектор моды [329]. На выходе ИМЦ происходит модуляция

входного светового потока по интенсивности ввиду интерференции достигших его мод.

На схеме рис. 10-37 показаны два типа электродов: электроды для создания бегущей волны

модулирующего электрического поля и статического электрического поля смещения рабочей точки

на передаточной функции такого модулятора (см. рис. 10-38). Модулирующие электроды протя-

женны для создания эффективного распределенного (на длине L) взаимодействия полей электриче-

ской и оптической волн. Такое взаимодействие позволяет достичь определенного коэффициента

ослабления сигнала - КОС (extinction ratio - ER) на выходе модулятора, характеризующего дости-

жимую глубину модуляции (порядка 20 дБ). Модулирующее напряжение приложено так, чтобы за-

медлить движение оптической несущей в одном плече и ускорить его в другом, что позволяет

уменьшить его амплитуду V

, требуемую для достижения ∆φ=π, до уровня, пригодного для ИС.

Глава 10

Функциональные элементы сетей

350

Передаточная функция ИМЦ представляет собой синусоиду, из которой для управления

процессом модуляции выбирают одну из полуволн, задавая определенное напряжение смещения с

помощью другой системы электродов (электродов смещения) [330]. Это напряжение может быть

выбрано как для работы в линейной, так и в квадратичной области передаточной функции (см.

рис. 10-38) [331].

Оптимальное конструирование и достижения интегральной оптической технологии сдела-

ли такой тип модулятора наиболее широко используемым в различных приложениях, и прежде

всего в системах SDH и WDM. Параметры, характерные для таких модуляторов, приведены в

табл. 10-5 на примере модуляторов компании Laser2000 [330].

10.4.3.3. Электрооптические модуляторы, использующие ППОУ

Для модуляции интенсивности могут быть использованы ППОУ, создающие кросс-модуляцию

усиления (КМУ) и, путем дополнительного использования MZI, кросс-модуляцию фазы (КМФ),

как это было описано нами выше в разд. 10.3.1.2. При этом схемы модуляторов практически не

отличаются от схем на рис. 10-30 и 10-31.

Глава 10

Функциональные элементы сетей

351

10.5. Оптические мультиплексоры ввода-вывода

Одной из основных операций мультиплексоров/демультиплексоров синхронных цифровых сетей

является ввод/вывод трибов (PDH, SDH, SONET), или компонентных сигналов (ATM), или пото-

ков. Оптические мультиплексоры ввода/вывода (OMBB) (Optical Add/Drop Multiplexer - OADM)

также осуществляют эту операцию, однако они делают это на двух уровнях: оптическом и элек-

трическом, в результате схема организации их существенно усложняется.

10.5.1. Структура оптических мультиплексоров первого поколения

Оптический мультиплексор-демулътиплексор (называемый для простоты мультиплексором -

OADM) - это устройство, имеющее на входе и выходе по п волокон, каждое из которых передает

по т оптически мультиплексированных каналов. Мультиплексор состоит в настоящее время из

следующих основных блоков [334] (см. рис. 10-39):

- электронного мулътиплексора-демулътиплексора ввода-вывода - ADM, выполняющего те же

функции, что и описанные выше мультиплексоры SDH;

- оптического демулътиплексора (или сплиттера - splitter/divider), осуществляющего следую-

щие операции:

• выделение транзитного потока из нескольких несущих и передача его непосредственно на оп-

тический демультиплексор;

• выделение нескольких оптических несущих (обычно по одной с каждого волокна) для вывода

их тем пользователям, которые их зарезервировали и имеют оптические интерфейсы с под-

соединенными выходными волокнами;

• выделение нескольких оптических несущих (один или несколько каналов в которых должны

быть выделены для пользователей, подключенных к данному мультиплексорному узлу), пе-

редачи их на блоки приемников электронного мультиплексора, для оптоэлектронного преоб-

разования и последующего электронного демультиплексирования с выделением нужных ка-

налов (трибов или компонентных сигналов), зарезервированных пользователями;

- оптического мультиплексора (или комбайнера - combiner), осуществляющего следующие операции:

• ввод транзитного потока от демультиплексора (оптические несущие) и объединение его с

двумя другими оптическими потоками от передатчиков электронного демультиплексора и

прямыми оптическими каналами от пользователей (обычно по одной несущей на ОВ);

• формирование потока из нескольких оптических несущих (обычно по одной с каждого во-

локна) для ввода их от тех пользователей, которые зарезервировали их и имеют оптические

интерфейсы с подсоединенными входными волокнами;

• формирование потока из нескольких оптических несущих (один или несколько каналов в ко-

торых должны быть выделены для пользователей, подключенных к данному мультиплексор-

ному узлу), путем электронного мультиплексирования каналов (трибов или компонентных

сигналов), зарезервированных пользователями, и передачи агрегатных потоков на блоки пе-

редатчиков электронного мультиплексора, для электрооптического преобразования и после-

дующей передачи на комбайнер;

- оптического предусилителя ПУ на входе мощного оптического усилителя МУ на выходе,

включаемых при необходимости увеличить бюджет мощности (для перекрытия требуемой

длины пролета или секции).

На приведенном рисунке для примера показан OADM принимающий 8 несущих, 4 из ко-

торых транзитным потоком передаются со входа на выход, а 4 других выводятся. Две несущие

принимаются и выводятся через оптические интерфейсы пользователям, две другие принимаются,

преобразуются в электрические и демультиплексируются до трибов нужного уровня требуемых

иерархий (заданных схемой конфигурации) с помощью ADM, которые затем выводятся через его

электрические интерфейсы пользователям. Аналогично показано, что вводятся четыре несущие:

две из них вводятся через оптические интерфейсы от пользователей, а две - формируются с помо-

Глава 10

Функциональные элементы сетей

352

щью ADM из трибов нужного уровня требуемых иерархий, введенных через электрические ин-

терфейсы каналов доступа от пользователей.

Нужно отметить некоторые важные особенности (читай недостатки) мультиплексоров

первого поколения.

- Число оптических несущих, которое можно ввести-вывести в/из OADM ограничено сложно-

стью решения и возможностями устройств оптического ввода-вывода, используемых для это-

го. Так из табл. 11-5 видно, что число таких несущих (оптических каналов) составляет для

разных систем от 1/10 до 1/4 от общего числа оптических каналов (несущих). Это объясняет-

ся, в основном, экономическими соображениями. Для реализации вывода оптических несу-

щих используются модули оптических фильтров, для реализации ввода - пассивные WDM

модули (см. разд. 11.1.6), стоимость которых составляет $1000-2000 в расчете на несущую.

Возможность реконфигурации несущих практически удваивает эту цену [334].

- OADM вводят и выводят несущие на фиксированных частотах и не имеют возможности ди-

намической реконфигурации оптических несущих, так как модули оптических фильтров реа-

лизуются аппаратно и не имеют возможности перестраиваться.

- OADM не имеют (за некоторым исключением) возможности конвертации длин волн входных

несущих.

- Скорости, используемые в системах WDM, ограничиваются на уровне STM-16 (2,5 Гбит/с), в

том числе и по соображениям фильтрации оптических несущих.

Указанные недостатки постепенно преодолеваются. В первую очередь появились возмож-

ности конвертации длин волн входных несущих (методы конвертации и схемы конверторов см. в

разд. 10.3). При использовании оптических конверторов и перестраиваемых лазерных источников

появилась возможность реконфигурации оптических несущих. Наиболее сложным оказалось соз-

дать оптический кросс-коммутатор (см. разд. 10.2), который сделал бы OADM таким же гибким и

полнофункциональным, каким является ADM.

10.5.2. Структура оптических мультиплексоров второго поколения

Ускоренному преодолению указанных недостатков способствует интенсивное внедрение техноло-

гии WDM в целом и все более широкое использование оптической маршрутизации, основанной на

возможности ввода-вывода оптических несущих в OADM.

Если предположить, что указанные выше недостатки преодолены, то можно нарисовать

структурную схему оптического мультиплексора второго поколения (рис. 10-40).

Глава 10

Функциональные элементы сетей

353

Она отличается не только увеличенным число"м мультиплексированных каналов (128-256

против 8-32), но и использованием более высоких скоростей передачи (10-40 Гбит/с), а также на-

личием полноразмерного неблокируемого оптического кросс-коммутатора (ОХС), а также

управляемого блока волновых конверторов, позволяющих ввести-вывести любое количество оп-

тических несущих, осуществить, если необходимо, их динамическую реконфигурацию и пере-

маршрутизацию. Наличие такого мультиплексора не только позволит увеличить емкость систем

передачи до нового терабитного уровня (1,28-10 Тбит/с), но и сделает реальным построение пол-

ностью оптических сетей (AON) - конечной цели развития оптоволоконных сетей связи.

10.5.3. Оптические технологии ввода-вывода несущих

Рассмотрим кратко существующие оптические технологии ввода-вывода несущих с разделением

по длине волны в промежуточных узлах сети. Использование этих технологий - ключевой момент

в осуществлении динамической реконфигурации оптической WDM-системы, под которой пони-

мается возможность оператора сети дистанционно добавить или убрать определенное число опти-

ческих несущих для оптимизации производительности сети или с целью наделить ее операцион-

ной гибкостью.

В настоящее время существуют по крайней мере четыре технологии, позволяющие осуще-

ствить ввод-вывод оптических несущих [336]:

- фильтры на основе оптоволоконных дифракционных решеток Брэгга*;

- фильтры на основе интерферометра Фабри-Перо*;

- интерференционные фильтры на тонких пленках*;

- поляризационные фильтры на жидких кристаллах*;

- акусто-оптические перестраиваемые фильтры.

10.5.3.1. Основные требования, предъявляемые к фильтрам ввода-вывода

Фильтры, созданные на основе указанных технологий, должны удовлетворять ряду требований, а

именно:

• иметь малые вносимые потери, чтобы не требовать установки оптических усилителей компенса-

торов;

Глава 10

Функциональные элементы сетей

354

• потери фильтра не должны зависеть от состояния поляризации входного сигнала, чтобы ис-

ключить изменение выходной мощности при изменении состояния поляризации;

• полоса пропускания фильтра не должна зависеть от температуры в рабочем диапазоне темпе-

ратур системы в целом; ^

• АВХ фильтра должна быть максимально плоской, чтобы допускать каскадирование фильтров в

системах WDM без потери плоскостности АВХ в рабочем интервале длин волн;

• крутизна спада АВХ в переходной полосе должна быть достаточно большой, чтобы свести к

минимуму влияние переходного затухания соседних каналов.

• изготовление фильтра должно быть высокотехнологично и иметь относительно невысокую

удельную стоимость (в расчете на одну несущую).

10.5.3.2. Фильтры на основе оптоволоконных дифракционных решеток

Брэгга

Оптоволоконная дифракционная решетка Брэгга* отличается от обычной дифракционной ре-

шетки* тем, что необходимое периодическое изменение показателя преломления для создания

собственно структуры решетки осуществляется в сердцевине ОВ путем облучения отрезка ОВ

ультрафиолетовым источником света через специальную маску (структуру с периодически изме-

няющимся коэффициентом пропускания).

Принцип, на котором основана фильтрация с помощью такой решетки, в следующем. При

распространении двух волн (с постоянными распространения р

и р

) в одном направлении пере-

качка энергии одной волны в другую (возникновение дифракционного максимума) происходит,

если выполняются условия совпадения фаз Брэгга-Вульфа* (Б-В) [299]:

/β

– β

/=2π/а

(10-8)

где а - постоянная решетки. Если вторая волна суть отраженная от решетки первая, то

= -

, а

эфф

/λ

тогда условие Б-В (10-8) примет вид

= 2п

эфф

(10-9)

Волна λ

носит название волны Брэгга. Эта волна соответствует центральной частоте главного

лепестка спектральной характеристики в диапазона волн, отражаемых решеткой Брэгга. Спектр

симметричен относительно волны Брэгга, а его боковые лепестки затухают достаточно слабо.

Разница амплитуд главного и первых боковых лепестков не более 10 дБ, а ширина главного лепе-

стка в единицах нормированной расстройки ∆λ/а=1,8 [299].

Для существенного уменьшения амплитуды боковых лепестков используется специальная

технология "отсекания пьедестала" отраженного спектра за счет использования неоднородной

решетки Брэгга, показатель преломления которой уменьшается по длине от центра к краям решет-

ки. В результате разница амплитуд увеличивается до 30 дБ, однако ширина главного лепестка при

этом возрастает с 1,8 до 3 (в единицах нормированной расстройки) [299]. На рис. 10-41 приведена

схема модуля ввода-вывода на основе фильтра на решетке Брэгга.
