71
УСТАНОВКА РАССТОЯНИЯ МЕЖДУ СЕМЕНАМИ В
РЯДУ/ПЛОТНОСТИ СЕВА
КАКОЕ ЗНАЧЕНИЕ СЛЕДУЕТ ВЫСТАВИТЬ НА КОРОБКЕ ПЕРЕДАЧ?
1) См. одну из таблиц на страницах 76 – 81 (в зависимости от распределительного диска).
2) В зависимости от размера междурядья на сеялке прочтите соответствующую строку для этой сеялки в
таблице, и выберите столбец таблицы, который обеспечивает соответствующее количество растений на
гектар, определяет расстояние между семенами (мм), количество семян на метр и ступень коробки
передач.
Пример. Диск с 27 отверстиями, междурядье 75 см, требуется 83 000 растений на гектар.
Положение, подлежащее установке:
> D1
> 83 000 растений на гектар
> 160 мм между семенами
> 6.3 семян на метр
Если цифра оказывается между двумя значениями в таблице настройки, выберите значение,
обеспечивающее меньшее количество растений на гектар.
Для сеялки MAXIMA со складывающейся рамой
Имеется возможность получить разное количество семян на гектар для модулей, расположенных на
главной балке, и для модулей, расположенных на боковых рамах.
Фактически, боковые рамы отделены от основной рамы и имеют собственный привод; на каждом
удлинителе колесо приводит в движение собственную коробку передач. Следовательно, в зависимости от
рельефа и конфигурации сеялки (количество рядов, наличие блока внесения удобрений и
микрогранулятора), возможна различная величина проскальзывания на каждом колесе. Проверить это
можно подсчетом количества оборотов колес на определенном пройденном расстоянии. Если сеялки
оборудованы прибором CONTROLOR (счетчик семян), результат отображается в тысячах семян.
Если указанная разность превышает 4%, ее можно скорректировать установкой коробки передач на одну -
две ступени выше или ниже.
Следует помнить, что передаточные отношения в коробке передач распределительного диска изменяются
ступенями в 6%.
(См. таблицу настройки для коробки передач распределительного диска, в зависимости от используемого
распределительного диска)
Указанные значения приведены только для справок
Могут иметь место колебания, зависящие от типа шин, давления в шинах, веса сеялки,
установленных приспособлений, подготовки почвы и пр.
72
Контрольный перечень для проверки плотности сева сеялками MAXIMA
Точка проверки Результат
Тип шины Рекомендуемое
давление
5 х 15 1,7 бар
6,5 х 15 1,7 бар
(DUNLOP)
2,7 бар
(SIAMESE)
Давление в шинах
Примечание: отклонение в 1 бар может
вызвать изменение количества семян на
гектаре на 3%
26 х 12 1,4 бар
Тип шины К-во зубьев
5 х 15 29
6,5 х 15 32
Количество зубьев на кронштейне
колеса привода
Сеялки, выпущенные вплоть до
заводского номера I 2518
26 х 12 32
Тип шины К-во зубьев
5 х 15 32
6,5 х 15 35
Количество зубьев на кронштейне
колеса привода
Сеялки, выпущенные после заводского
номера I 2519
26 х 12 32
Тип шины К-во зубьев
5 х 15 32
6,5 х 15 32
Количество зубьев на кронштейне
колеса привода
Сеялки, выпущенные после заводского
номера J 1664
26 х 12 32
Убедитесь, что натяжное устройство
коробки передач модуля и цепь
установлены правильно
Убедитесь, что распределительный
диск правильно согласован с требуемой
плотностью сева
Состояние механизма свободного хода
Правильно настроенный вакуум
Значение
между 60 и 70
мбар
Настройка селектора
Правильность наполнения
распределительного диска (отсутствие
двойников и пропусков)
Рыхлая
Плотная
«Нормальная»
Характер почвы
Каменистая
Между
колесами
трактора
Положение ведущего колеса
За колесами
трактора
Сеялка оборудована
Микрограну-
лятором
Блоком
внесения
удобрений
Сеялка оборудована прибором
CONTROLOR
Количество
импульсов на
100 м (3)
64, 4
(теоретически)
(4)
Сеялка не оборудована прибором
CONTROLOR
Количество
импульсов на
100 м (3)
64, 4
(теоретически)
(5)
73
Примечание: настоятельно советуем вам производить подсчеты на 2 или 3
разных участках с тем, чтоб определить фактически высеянное количество
семян.
Для этого следует записать участок или охватываемую выборку на длине, которая изменяется в
зависимости от междурядья (см. приведенную ниже таблицу)
Ширина междурядья, см Длина, подлежащая
вскрытию, м
30 33,33
35 28,567
40 25
45 22,22
50 20
55 18,18
60 16,66
65 15,38
70 14,28
75 13,30
80 12,50
Для получения количества семян на гектаре следует подсчитать количество шагов между
высаженными семенами и умножить на 1000.
Пример:
Модули сеялки установлены с шагом 75 см; обнаружено 65 семян на длине 13,30 м, что дает
65 х 1000 = 65 000 семян/га
(1) На складывающихся сеялках необходимо переключать хотя бы на одну ступень коробки передач,
расположенные на удлинителях.
(2) В этом случае существует риск недосева в размере одной ступени.
(3) Выполните процедуру, описанную в руководстве по пользованию устройством CONTROLOR.
(4) Значение выше 64,4 об/100 м предполагает, что количество семян больше указанного в таблице
выхода.
Значение ниже 64,4 об/100 м предполагает, что количество семян ниже указанного в таблице выхода.
(5) Для быстрой проверки для сеялок с ведущим колесом с 32 зубьями: 10 оборотов колеса = 20,7 метров
перемещения по грунту, что дает 64,4 оборота верхнего шестигранного вала на 100 м пути.
Если количество семян отличается от количества, указанного в таблице выхода, более чем на 4%,
следует внести коррективы в настройку коробки передач.
Для сведения скажем, что разность между двумя соседними передачами составляет 6%.
Примечание: для частой и быстрой проверки плотности при известном шаге между семенами следует
открыть 11 семян (без пропусков и двойников) и измерить фактическое расстояние между первой и
одиннадцатой точкой внесения семян, и сравнить эту величину с оговоренным расстоянием между
семенами в ряду, которое равно одной десятой измеренного расстояния.
Пример: если расстояние между первой и одиннадцатой точкой внесения семян составляет 1,60 м,
фактический средний шаг между семенами будет 16 см.
74

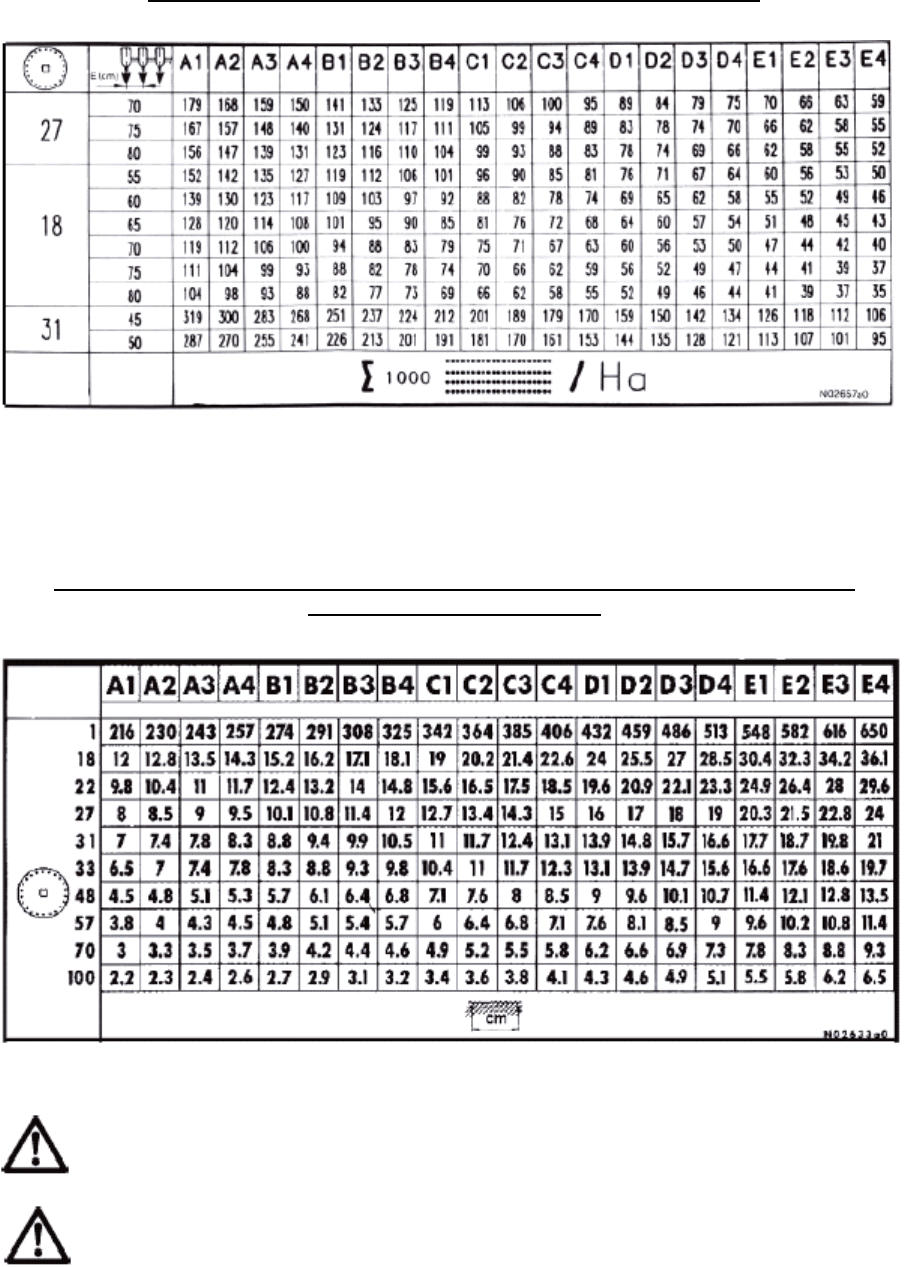

ИТОГОВАЯ ТАБЛИЦА КОЛИЧЕСТВА СЕМЯН НА ГЕКТАР
ТАБЛИЦА НАСТРОЙКИ ДЛЯ РАССТОЯНИЯ МЕЖДУ СЕМЕНАМИ В РЯДУ В
ЗАВИСИМОСТИ ОТ ДИСКА
Указанные выше значения приведены только для справок
Обратите внимание на вес сеялки и текстуру почвы
75
КАК НАСТРОИТЬ КОРОБКУ ПЕРЕДАЧ
1. Откройте крышку (8) книзу и потяните рычаг (1) вниз.
2. Отведите рычаг (2) влево для блокировки рычага (1) в нижнем положении: эта операция
предназначена для ослабления цепи и для освобождения рук.
3. Разблокируйте свободные звездочки сверху при помощи рычага (9), переместите цепь в правильный
нижний канал, определенный цифрами 1.2.3.4, в соответствии с диаграммой на стр.40 на
ступенчатую звездочку 4 и ролик 3.
4. Установите цепь на верхнюю ступенчатую звездочку (5), определенную буквами A.B.C.D.E, в
соответствии со схемой на стр. 40, путем перемещения звездочки на валу (6) до правильного
совмещения с участком цепи (7). Для перемещения звездочки (5) поднимите рычаг блокировки (поз.
9) и защелкните его в вытянутом положении. После установки звездочки (поз. 5) переведите рычаг
(поз. 9) в переднее положение для фиксации
звездочки (поз. 5) в боковом направлении.
5. Переведите рычаг (1) верх после вытягивания
фиксатора (2) вправо. Этот шаг также позволяет
вновь натянуть цепь. Снова закройте крышку (8)
кверху, убедившись, что замок (поз. 9) попал в
канавку крышки (поз. 8). Если фиксатор (поз. 9) не
встал на место в положении фиксации, крышку
нельзя будет снова закрыть.
6. Проверьте, не нарушилась ли установка цепи
Пример: коробка передач на фото в настоящем
Руководстве настроена на передаточное отношение
А4.
76
ТАБЛИЦЫ ИЗМЕРЕНИЯ ВЫХОДА
1 – таблица измерения выхода; 2 – диск; 3 – отверстие; 4 – количество отверстий; 5 - 20-ступенчатая
коробка передач; 6 – положение коробки передач; 7 – расстояние между семенами (мм); 8 – Количество
семян/м; 9 – междурядье в см; 10 – тысяч семян на гектар; 11 – указанные количества приведены только
для справок. Они определены исходя из 64,4 оборотов оси колеса на 100 м пути.
Для диска с N отверстиями
1 – интервал/N
2 – (количество семян х N или (1000
----------- х N
интервал)
3 – тысяч семян х N
