91
БЛОКИ ДЛЯ ВНЕСЕНИЯ УДОБРЕНИЙ
Блок для внесения удобрений оборудован дозирующей катушкой с бесступенчатой регулировкой в
диапазоне величин от 48 кг/га, ширина междурядья 45 см, до 873 кг/га, ширина междурядья 80 см. В ряды,
расположенные под бункером, препарат подается самотеком, а в ряды, расположенные дальше от
бункера, препарат вносится пневматической подачей.
ТАБЛИЦА поз.1
Указанные количества приведены только в качестве примера
92

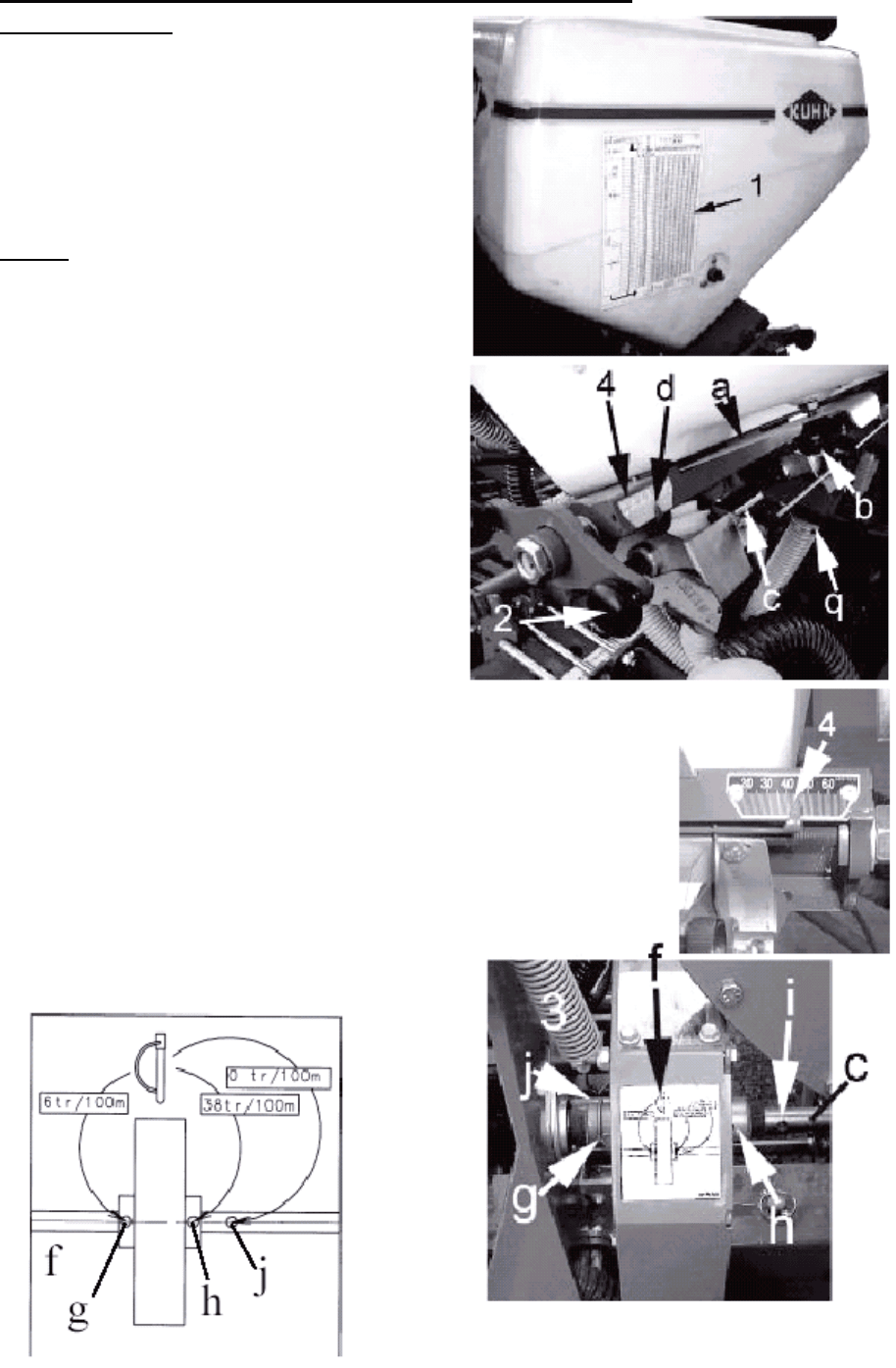

1 НАСТРОЙКИ ГЛАВНОГО БЛОКА ДЛЯ ВНЕСЕНИЯ УДОБРЕНИЙ
Рабочая процедура
1 – прочтите наклейку в точке (1). Обратите внимание
на столбец, соответствующий установленной на
сеялке ширине междурядий. Выберите строку,
соответствующую желаемой норме внесения
удобрения на гектар. Эта строка указывает на
установки, которые необходимо выполнить с
указателем (4) при помощи маховичка (2); скорость
распределительного валика поз. (с) устанавливается
в (3).
Пример: ширина междурядья = 80 см; желаемая
норма – 105 кг/га
> указатель следует установить на 52,5
> скорость валика (с) должна
устанавливаться на 6 оборотов на 100 м
Выход на рядок на длине 100 м составляет 0,84 кг
2 – вращайте маховичок (2) для перемещения
указателя на (4) к выбранному значению
3 – установите штифт (j) в отверстие (g), (h) или (с)
согласно указанному на наклейке (f) и установите
скорость:
> штифт (j) в положении (g) (как на фото)
= 6 об/100 м валика (с)
> штифт (j) в положении (h)
= 38 об/100 м валика (с)
> штифт (j) в положении (i)
= блок внесения удобрений отключен
4 – откройте или закройте заслонку (а), зафиксируйте
рукояткой (b)
> заслонка (а) напротив верхнего упора
= дозатор работает
> заслонка (а) напротив нижнего упора
= дозатор не работает (удобрение в рядок не
поступает)
93
5 – удалив сито (k), установите ворошители (l) и (m)
в канавки (n) или (o)
Мешалка (i) в канавку (n) (задвинута вниз),
поскольку она должна находиться напротив
открытого дозатора, у клапана (а)
Мешалка (m) в канавку (о) (вытянута вверх),
поскольку она должна находиться напротив
закрытого дозатора, у клапана (а), или не напротив
блока распределителя.
(если существует риск блокирования удобрений или
наблюдается разность выходных величин между
двумя дозаторами, следует убедиться в том, что
палец мешалки вошел в зацепление в нижнем
положении перед каждым активным дозатором в
блоке распределения).
6 – измерение и проверка выхода
Величины в таблице приведены только для
справок и могут меняться в зависимости от типа
удобрения, температуры и относительной
влажности окружающего воздуха. Для приведения
установок для удобрения к фактическим, следует
взвесить количество на рядок на длине 100 м, то
есть, в течение 64,4 оборотов верхнего валика,
приводимого в движение колесами сеялки.
Для приведения установок к фактическим условиям
поверхности и удобрения следует собрать
количество удобрения, вносимое на рядок на длине
100 м, отсоединив трубку (р) или временно включив
неиспользуемое измерительное устройство
открытием клапана (а) для сбора удобрения в точке
(q) или на выходе трубки (р). Взвесьте количество,
собранное на известном расстоянии, и сравните его
с количеством на рядок на длине 100 м, указанным
в таблице 1.
94
2 СОШНИКИ ДЛЯ ВНЕСЕНИЯ
УДОБРЕНИЙ (СТАНДАРТНОЕ
ОБОРУДОВАНИЕ)
Поставляются в 4 собранных конфигурациях:
− Правый на 150-мм квадратной балке (рис.1)
− Левый на 150-мм квадратной балке (рис.2)
− Правый на двутавровой балке (идентичен
показанному на рис. 1, за исключением
монтажа и крепления к балке)
− Левый на двутавровой балке (идентичен
показанному на рис. 2, за исключением
монтажа и крепления к балке)
− Могут устанавливаться вместе с
устройством для удаления комков почвы и
камней, а также устройством для удаления
растительных остатков (самостоятельно
или совместно с дисковым ножом)
− Могут устанавливаться без 130-мм
проставки шасси за навесным устройством
(кроме центра)
Простой и жесткий стандартный вариант
подходит для наиболее распространенных
рабочих условий. При наличии существенного
количества растительных остатков следует
предпочесть дисковые сошники для внесения
удобрений, а при наличии камешков или
конкретных препятствий следует предпочесть
вариант сошников «нон-стоп», поскольку он
позволяет втягивать сошник без приложения
излишних усилий, возникающих от сеялки.
Установка:
Устанавливаются на переднюю часть балки при
помощи U-образных болтов (1) или при помощи
монтажных стягивающих штырей высевных модулей при квадратной балке.
На двутавровой балке следует использовать штампованные
соединительные фланцы FNB0429A.
Настройка:
По высоте (глубине внесения удобрения): ослабить винты (2) и сдвинуть
пружинную лапу (3) в ее держателе (4) в направлении (А), после чего вновь
затянуть винты (2). Болтовые соединения (5) предотвращают потерю
сошника для внесения удобрений в случае ослабления его крепления.
Внимание! Для двойного телескопического варианта избегайте
поднимать ряды 2 и 5 полностью, поскольку они будут мешать блокам
внесения удобрений во время втягивания в сеялку, что может их
повредить.
Расстояние между линией внесения удобрений и линией сева
− В заводских условиях устанавливается приблизительно на 5 см, и
может регулироваться от 0 до 8 см, в зависимости от обстоятельств
(добавлением U-образных болтов (1) при необходимости, или
использованием монтажных стержней высевного модуля при
установке на 150-мм квадратной балке).
См. таблицу с указанием минимальных значений смещения, которые можно
получить для двух центральных сошников для внесения удобрений,
установленных рядом с пластинами крепления навесного устройства,
приваренными к шасси (стр. 97).
95
3 СОШНИКИ ДЛЯ ВНЕСЕНИЯ УДОБРЕНИЙ ТИПА «НОН-СТОП»
Поставляются в 4 собранных конфигурациях
− Правый на 150-мм квадратной балке
− Левый на 150-мм квадратной балке
− Правый на двутавровой балке
− Левый на двутавровой балке
− Могут устанавливаться вместе с устройством
для удаления комков почвы и камней, а также
устройством для удаления растительных
остатков (самостоятельно или совместно с
ножевым сошником)
− Могут устанавливаться без 120-мм проставки
шасси за навесным устройством (кроме центра)
Вариант «НОН-СТОП» позволяет втягивать сошник в
условиях наличия камешков или конкретных
препятствий без приложения излишних усилий,
возникающих от сеялки.
При наличии существенного количества
растительных остатков следует предпочесть
дисковые сошники для внесения удобрений.
Установка:
Устанавливается на переднюю часть балки при
помощи U-образных болтов (1) или при помощи
монтажных стягивающих штырей высевных модулей
на квадратной балке. На двутавровой балке следует
использовать штампованные соединительные
фланцы FNB0429A.
Настройка:
− В заводских условиях устанавливается
приблизительно на 5 см, и может
регулироваться от 0 до 8 см, в зависимости от
обстоятельств (добавлением U-образных болтов
(1) при необходимости, или использованием
монтажных стержней высевного модуля при
установке на 150-мм квадратной балке).
См. таблицу с указанием минимальных значений
смещения, которые можно получить для двух
центральных сошников для внесения удобрений,
установленных рядом с пластинами крепления
навесного устройства, приваренными к шасси (стр.
97).
По высоте: глубина внесения удобрения меняется в
зависимости от характера почвы для создаваемого
пружиной (А) давления, которое регулируется
вставкой штифта (В) в соответствующее отверстие в
узле создания давления (С).
96
4 ДИСКОВЫЕ СОШНИКИ ДЛЯ ВНЕСЕНИЯ УДОБРЕНИЙ ТИПА «НОН-СТОП»
Поставляются в 4 собранных конфигурациях:
− Правый на 150-мм квадратной балке (см. фото
напротив)
− Левый на 150-мм квадратной балке
− Правый на двутавровой балке
− Левый на двутавровой балке
− Могут устанавливаться вместе с устройством
для удаления комков почвы и камней, а также
устройством для удаления растительных
остатков (самостоятельно или совместно с
ножевым сошником).
− Могут устанавливаться без 130-мм проставки
шасси за навесным устройством (кроме центра).
− Если на ножевой сошник устанавливаются
устройства для удаления растительных
остатков, можно устанавливать сошник для
внесения удобрений, при условии, что каждый
сошник для внесения удобрений смещается на
160 мм в направлении передней части балки,
навесное устройство смещается при помощи
200-мм проставок (D00344A0) вместо 130-мм
проставок (D00819В0), а маркеры смещаются
при помощи деталей, соответствующих данной
конфигурации (см. стр. 98).
Установка:
Устанавливается на переднюю часть балки при
помощи U-образных болтов (1) или при помощи
монтажных стягивающих штырей высевных модулей
при квадратной балке. На двутавровой балке следует
использовать штампованные соединительные
фланцы FNB0429A.
Настройка:
Расстояние между линией внесения удобрений и
линией сева
− В заводских условиях устанавливается
приблизительно на 5 см, и может
регулироваться от 0 до 8 см, в зависимости от
обстоятельств (добавлением U-образных болтов
(1) при необходимости или использованием
монтажных стержней высевного модуля при
установке на 150-мм квадратной балке).
См. таблицу с указанием минимальных значений
смещения, которые можно получить для двух
центральных сошников для внесения удобрений,
установленных рядом с пластинами крепления
навесного устройства, приваренными к шасси (стр. 97).
По высоте: глубина внесения удобрения меняется в
зависимости от характера почвы для данной
установки величины давления пружиной (А), которое
регулируется вставкой штифта (В) в
соответствующее отверстие в узле создания
давления (С).
97
5 СОШНИК ДЛЯ ВНЕСЕНИЯ УДОБРЕНИЙ С БОКОВЫМ СМЕЩЕНИЕМ 64 ММ
− Деталь № D01378A0 до сеялки № I2518, и
деталь № D01378В0, начиная с сеялки № I2519
− Позволяет сместить любой сошник типа «НОН-
СТОП» или дисковый сошник для внесения
удобрений на 64 мм вправо или влево
относительно базового центрального положения
на двутавровой балке или 150-мм квадратной
балке.
Назначение такого сошника для внесения удобрений
– уменьшение расстояния между линией сева и
линией внесения удобрения. Он устанавливается в
качестве стандартного оборудования для
центральных рядов сева, если они проходят вблизи
точек монтажа навесного устройства на балке шасси.
Итоговая таблица для минимальных значений
смещения от линии сева, достижимая для
центральных сошников для внесения удобрений,
устанавливаемых напротив монтажных пластин
навесного устройства, приваренных к шасси (в мм).
ширина
между-
рядья (см)
38 40 45 50 55 60 65 70 75 80 90 100
к-во четных
рядов
000000000306515Стан-
дартный
сошник
к-во
нечетных
рядов
030651500000000
к-во четных
рядов
000000000306515
Минимальное значение
смещения (мм)
Сошник
с диск-
ом
«нон-
стоп» со
смеще-
нием
к-во
нечетных
рядов
030651500000000
Может устанавливаться на любой сошник для внесения удобрений типа «нон-стоп», поставляемый для
стандартного варианта без смещения.
98
6 ДИСКОВЫЙ СОШНИК ДЛЯ ВНЕСЕНИЯ
УДОБРЕНИЙ СО СМЕЩЕНИЕМ ВПЕРЕД НА
160 ММ
Это устройство необходимо при установке дисковых
сошников для внесения удобрений на высевные
модули, оборудованные устройствами для удаления
растительных остатков перед дисковым ножом, с
целью увеличения расстояния между устройствами
для удаления растительных остатков и дисковым
сошником для внесения удобрений (что собственно
устройствам для удаления комков или растительных
остатков не требуется).
При использовании такой конфигурации следует
выполнить 3 пункта
1) Установить 200-мм проставки на раму
(D00344A0) вместо проставок 130 мм
(D00819И0) для смещения навесного устройства
вперед.
2) Сместить каждый сошник для внесения
удобрений на 160 мм вперед при помощи
компенсатора D01304A0 (В) (1 на рядок) для
рамы с двутавровой балкой, или компенсатора
D01302A0 (А) (1 на рядок) для рамы с
квадратной балкой 150 мм.
3) Сместить маркеры дальше вперед при помощи
компенсатора D01304A0 (2 на каждую сторону)
для двутавровой балки с целью перемещения
вперед на 160 мм детали (В) или пары
компенсаторов маркера (С) для квадратной
балки сечением 150х150 мм.
99
7 ПРОЧИЕ УКАЗАНИЯ
Установите каждый сошник для внесения удобрений на одинаковом расстоянии от линии сева,
обеспечивая тем самым равномерную всхожесть семян в рядах.
Сита, обеспечивающие защиту от комков земли и других предметов, которые могут вызвать повреждения,
должны постоянно находиться на бункерах.
В зависимости от графика сева, сошники для внесения удобрений могут выбираться из следующих
соображений:
− Со стандартным сошником для хорошо обработанной почвы без растительных остатков на
поверхности.
− С сошниками типа «нон-стоп» или дисками для сева при наличии растительных остатков или на
почвах, требующих значительного усилия для заглубления.
8 БЫСТРОЕ УДАЛЕНИЕ УДОБРЕНИЯ
Поворотная вокруг оси (С) задвижка (1), движущаяся между точками (А) и (В) так, чтобы удобрение можно
было собрать в точке (D) (в точке (D) можно подсоединить трубку).
Примечание: такой заслонкой оборудован каждый дозатор.
После удаления удобрения переведите задвижку полностью в положение (А) с тем, чтобы предотвратить
утечку при следующем использовании.
Задвижка закрыта Задвижка открыта
Устройство для быстрого удаления в качестве
дополнительного приспособления для модели
GT1350L(E); открывается при помощи скользящей
задвижки (F)
Задвижки
100
9 ПОЛНЫЙ ДЕМОНТАЖ ДОЗИРУЮЩЕЙ КАТУШКИ
(для очистки внутри (каждый день) или для технического обслуживания):
1. Поверните валик (2) в направлении распределительных канавок до совмещения канавки (4), или
поворачивайте колеса сеялки до достижения канавкой (4) нужного положения.
2. Отвинтите накатанную рукоятку (5) для поворота
вала (6) вверх и вытяните узел (7) к себе. Для
повторной сборки устройства выполните
перечисленные выше операции в обратном
порядке.
