41
12 КАТОК OTIFLEX 500Х175
− Устанавливается в качестве стандартного с
закрывающими скребками
− Может устанавливаться вместе с промежуточным
катком (только со скребками; несовместим с
закрывающими дисками).
− Может устанавливаться с закрывающими дисками
вместо скребков (82-мм проставка не требуется)
− В виде исключения каток может устанавливаться с
одновременной установкой скребков с закрывающими
дисками, при условии установке между ними
проставки длиной 82 мм (деталь №D00460A0).
F – поставляемый по специальному
заказу колпак колеса, деталь №
D01239A0
Каток OTIFLEX 500Х175 пригоден для
применения в способах обработки почвы,
предполагающих именно этот конкретный вид
катка.
Применение катков OTIFLEX представляет
собой метод закрывания борозды,
необходимый в случае использования катков с
устройствами повторного смещения почвы к
центру (закрывающие скребки или диски), с
прикатыванием гребня почвы, созданного по
центру борозды, посредством широкого и
практически плоского и самоочищающегося
колеса с резиновым ободом. Убедитесь в
возможности возвращения почвы к средине
относительно грунта и в наличии
приспособления (закрывающие скребки или
диски); при необходимости выберите V-
образные катки. Сила прижатия регулируется с
целью согласования ее с глубиной заделки
семян и состоянием грунта.
Настройка:
Установка по центру: пользуясь
овальными отверстиями (С) и (D),
установите приспособление по центру
ряда (осуществляется на первых
нескольких метрах с тем, чтобы
обеспечить качество сева).
Прижимное усилие: имеются 5 дискретных
положений, получаемых перемещением рычага
(Е), что меняет прижимное усилие, развиваемое
колесом. (При перемещении рычага к задней
части сеялки прижимное усилие возрастает).
Чистики: См. стр. 32, которая распространяется
и на это приспособление.
42
13 ЧИСТИКИ БОКОВЫХ КОЛЕС ГЛУБИНЫ
− Устанавливаются в качестве стандартного приспособления
− 1 тип для колеса 400x115LV и один тип для колеса 400x65LV
Назначение чистиков – удаление почвы, налипающей на обод боковых колес глубины, которые сами по
себе являются самоочищающимися. (В некоторых условиях высокой влажности и наличия растительных
остатков может оказаться необходимым снять скребки для продолжения работы без риска остановки
колес глубины).
Установка:
При помощи одного болта (поз. 1), если устанавливаются узкие колеса глубины, и двух болтов (поз. 1),
если устанавливаются широкие колеса глубины.
Настройка:
Ослабьте болты (1) для:
− регулировки зазора приблизительно до 3 мм между чистиком и ободом в направлении (А)
(регулировочное овальное отверстие на чистике)
− регулировки чистика по ободу в направлении (В) (регулировочные отверстия на несущем рычаге
колеса глубины).
43
14 УСТРОЙСТВА ДЛЯ ЗАТИРАНИЯ КОЛЕИ (ПО СПЕЦИАЛЬНОМУ ЗАКАЗУ)
Цельная и телескопическая рама Цельная с двутавровой балкой
с квадратной балкой сечением 150х150 мм
− На складывающейся сеялке (фото напротив)
держатели устанавливаются на пластинах,
расположенных в передней части шасси.
Отрегулируйте положение захвата так, чтобы
устройство работало в непосредственной близости к
линии сева.
Установите держатели на передней части балки
на уровне колеи трактора так, чтобы они работали
в непосредственной близости от линии сева. (Во
всех случаях необходимо проверить возможность
крепления к передней части балки шасси в
зависимости от колеи трактора и ширины шины).
44
15 МОСТИКИ НАД КОЛЕСАМИ (ПО СПЕЦИАЛЬНОМУ
ЗАКАЗУ)
− 1 одинарный двухступенчатый мостик может
устанавливаться на кронштейны заднего колеса рамы с
двутавровой балкой и с квадратной балкой размером
сечения 150х150 мм с колесами 5х15,6, 6,5х15 или 26х12
(этот узел не совместим с чистиками приводных колес
сеялки).
Максимальное расстояние между секциями:
− 75 см для колес 26х12
− 70 см для колес 6,5х15 и 5х15
Назначение мостиков – обеспечить безопасный доступ сзади сеялки к бункерам удобрений для их
наполнения (устойчивая поверхность на удобной высоте и достаточного размера, не скользящая, доступ
которой обеспечивается через промежуточную ступеньку).
Установка:
Мостик устанавливается при помощи двух резьбовых деталей (1 и 2) и гаек (3)
на готовые кронштейны колес (4). Имеются право- и левосторонний вариант
исполнения.
Настройка:
При установке на готовую сеялку может оказаться необходимым снять
кронштейн ближайшего колеса или высевной модуль с тем, чтобы можно было
вставить болты. После сборки необходимо проверить и выровнять размеры
зазоров между кронштейнами колеса, оборудованного мостиком, и 2
ближайшими высевными модулями.
Внимание! Строго запрещается находиться на
мостике (равно как и на любой другой части сеялки)
из соображений безопасности во время сева или во
время транспортирования агрегата по дороге.
45
16 ДИСКОВЫЙ НОЖ (ПО СПЕЦИАЛЬНОМУ ЗАКАЗУ)
− Устанавливается в качестве варианта вместо чугунного наконечника, установленного на стандартную
секцию основания
− Может устанавливаться с промежуточным центральным роликом (А) и микрогранулятором,
опущенным до дна борозды (В)
Назначение такого дискового ножа – расширить
раскрыв борозды, предотвращая тем самым
быстрое накрывание семян на дне канавки сухими
комками земли, составляющими гребень борозды,
до того, как сработает промежуточный центральный
каток или другое приспособление, закрывающее
борозду.
Действие такого дискового ножа может оказаться
решающим при небольшой глубине заделки семян
(менее 3 см); оно менее выражено при больших
глубинах. (В последнем случае дисковый нож
может даже оказаться вредным из-за слишком
сильного раскрыва борозды, которую трудно будет
закрыть снова).
Установка:
При помощи зажима (1) после удаления двух колес
глубины и открывающих дисков, если дисковый нож
устанавливается на готовую сеялку.
Настройка:
Следует убедиться в совпадении отверстия для
выхода семян (3) с крюком (2)
Следует убедиться, что пластины (С)
не деформированы, а края сошника не
смыкаются друг с другом, поскольку в
таком случае существует риск
неблагоприятного воздействия на
точность сева. (Если такая проблема
возникла, установите дисковый нож со
стандартным наконечником без
лезвий).
46
ПОДГОТОВКА СЕЯЛКИ
1 НАВЕШИВАНИЕ СЕЯЛКИ НА ТРАКТОР
Запрещается находиться между трактором и
сеялкой во время навешивания.
2 УКАЗАНИЯ ПО НАВЕШИВАНИЮ
Для нижних рычагов:
Стандартной сцепкой является сцепка категории 2 в
полуавтоматическом исполнении.
Разверните трактор так, чтобы штанга оказалась под
сцепкой сеялки. Медленно поднимайте навесное
устройство трактора до правильного замыкания штанги.
Полуавтоматическое навесное
устройство 2 категории (стандарт)
Остановите двигатель трактора для проверки.
Для верхнего рычага:
Установите тягу третьей точки. Угол наклона сеялки
регулируется после установки опор.
Сеялки MAXIMA с цельной рамой (исключая сеялки с
усиленной подвеской) могут быть оборудованы вариантом
автоматической сцепки на 3 точки, который включает в себя
шнур (1) в качестве стандартного приспособления с рукояткой
возврата, которая вносится в кабину трактора для
дистанционного расцепления вала сцепки. (Внимание! Для
полного расцепления сеялки не забудьте снять шнур и
отсоединить соединительные кабели электрического
управления от кабины, а также отсоединить шланги
гидравлической системы и ВОМ).
Автоматическое навесное устройство (по специальному заказу)
(только для не усиленных навесных устройств)
3 ОПОРЫ
Во время работы и при транспортировании опоры должны быть в
поднятом положении (при навешенной на трактор сеялке).
Для сеялок MAXIMA с цельной и телескопической рамой
Опоры располагаются на концах несущей балки, рядом с маркерами.
Для перемещения опор:
− Поднимите сеялку
− Снимите стопорный штифт (А)
− Поднимите (опустите) опору.
− Снова вставьте штифт в соответствующее отверстие.
Если сеялка оборудована кронштейнами колес, крепящимися к
передней части балки, в качестве стандартного оборудования
поставляется отдельная задняя опора.
47

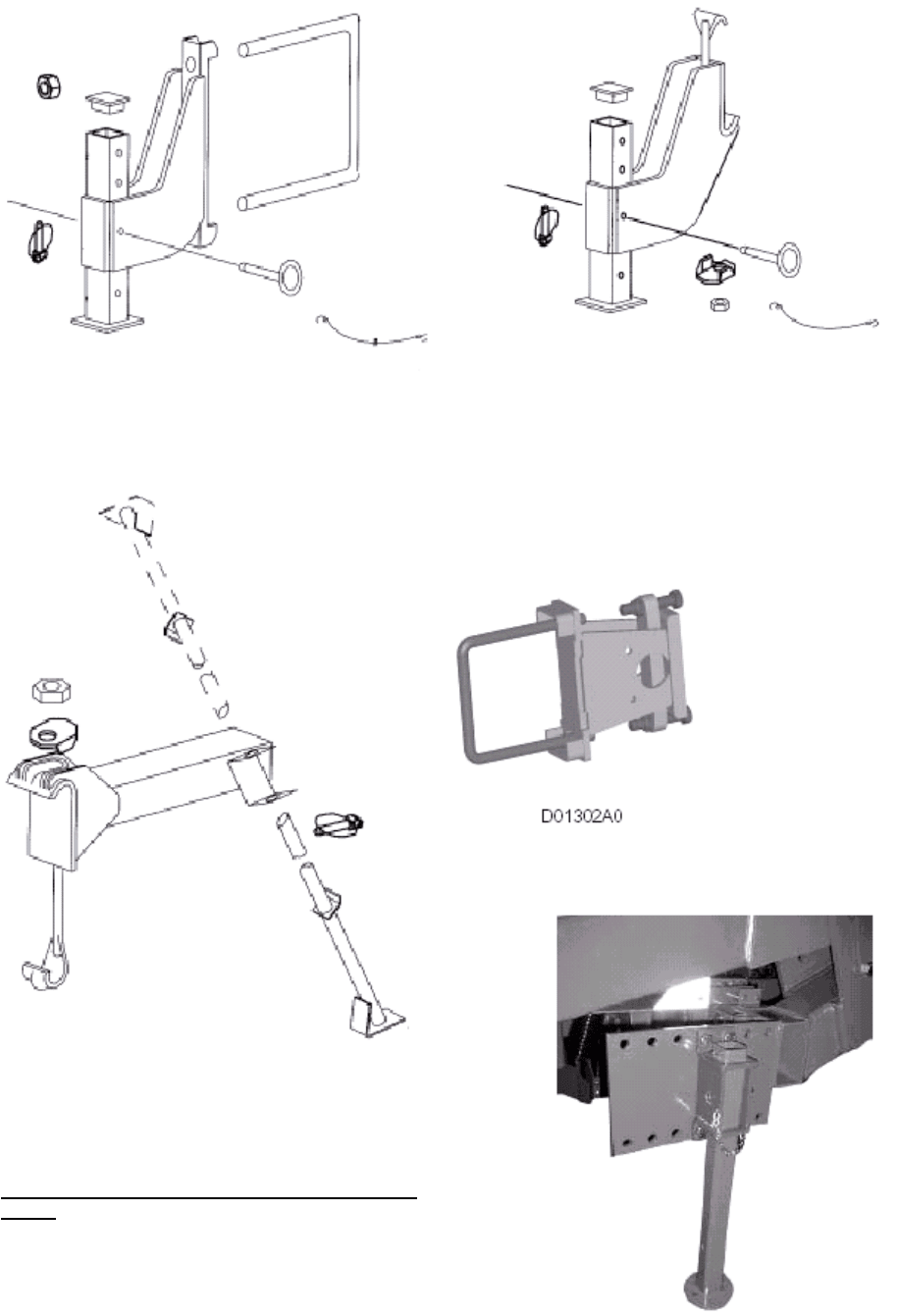

Опора для сеялки с цельной рамой без маркера с
квадратной балкой сечением 150х150 мм
Опора для однобалочной сеялки без маркера с
двутавровой балкой
Отдельная задняя опора для двутавровой балки
(для балки квадратного сечения размером 150 мм
добавляется компенсатор длиной 160 мм
(D01302A0)).
Для сеялки MAXIMA со складывающейся
рамой
Опоры располагаются на шасси, по любую
сторону навесного устройства.
− Поднимите сеялку
− Снимите стопорный штифт
− Поднимите (опустите) опору.
− Снова вставьте штифт в соответствующее отверстие.
48
При постановке на зимнее хранение рекомендуется хранить
сеялки MAXIMA в разложенном состоянии. Необходимо также
установить блоки под кронштейны колес для разгрузки шин.
4 УСТАНОВКА СЕЯЛКИ В ГОРИЗОНТАЛЬНОЕ
ПОЛОЖЕНИЕ
Установите сеялку так, чтобы она работала параллельно грунту. Для
этого следует установить сеялку на горизонтальную поверхность и
отрегулировать длину третьей тяги так, чтобы указатель уровня
(расположенный с левой стороны сцепки) находился против отметки.
После этого регулируют боковые стабилизаторы навесного
устройства трактора.
Положение сеялки следует проверить после продвижения на
несколько метров по полю.
Б
ло
к
49
5 ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ Подключение к аккумулятору
Если ваша сеялка MAXIMA оборудована
транспортными огнями, подключитесь к
электрическому разъему тягача.
Если вы пользуетесь блоками управления (Hector
или Controlor), подключите управляемый блок,
установленный на сеялке, к блоку управления,
расположенному в кабине трактора (см.
прилагаемое руководство по блоку управления).
Устройства должны подключаться
непосредственно к аккумулятору при помощи
поставляемого с ними кабеля (см. иллюстрацию).
6 ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ
Количество клапанов управления зависит от конфигурации сеялки и выбранных вариантов.
Убедитесь, что соединительные муфты шлангов полностью вставлены в клапаны управления трактора.
С цельной рамой < 5,00 м с маркерами 1 устройство одностороннего действия
С цельной рамой > 6,00 м с маркерами 1 устройство двустороннего действия
Телескопическая рама с маркерами 1 устройство одностороннего действия
+ 1 устройство двустороннего
действия
Складывающаяся рама с маркерами 2 устройства двустороннего действия
7 ДАВЛЕНИЕ В ШИНАХ
Шины 5х15 – 1,7 бар
Шины 6,5х15 – 1,7 бар (DUNLOP) и 2,7 бар (SIAMESE)
Шины 26х12 – 1,4 бар
(Для справки: Падение давления на 1 бар приводит к росту количества семян на площади на 3%)
− Для сеялки с зубчатым колесом с 32 зубьями, 10 оборотов колеса равны 20,7 метрам движения по
грунту, что составляет 64,4 оборота на 100 м (обороты замеряются на верхнем шестигранном
валике).
Отрицательн
ая клемма
(СИНИЙ или
ЧЕРНЫЙ
провод)
Предохранитель
25А
Положительная
клемма
(КОРИЧНЕВЫЙ или
КРАСНЫЙ провод)
50
8 ПРИСОЕДИНЕНИЕ КАРДАННОГО ВАЛА ВОМ
Навесьте сеялку на трактор и убедитесь, что вал привода занимает горизонтальное положение.
Для выполнения любых операций с карданным валом ВОМ отключите МОМ трактора.
Подключите карданный вал к входному валу сеялки и ВОМ трактора.
При использовании карданного вала от ВОМ с механизмом свободного хода, такой механизм должен
устанавливаться со стороны сеялки. Это особенно важно при работе тандемом или при наличии у
трактора гидравлического МОМ.
При использовании сеялки впервые, а также после навешивания ее на другой трактор, необходимо
проверить длину карданного вала.
В рабочем положении
Углы между осевыми линиями вилки и скользящих трубок (К) должны быть одинаковыми и не должны
превышать 30°.
Скользящие трубки должны обеспечивать перекрытие карданного вала (М) не менее 200
мм при максимальном удлинении. (ВНИМАНИЕ! Если это требование не выполняется,
существует риск заклинивания карданного вала, что вызовет повреждение подшипника
приводного шкива сеялки).
В поднятом положении
Поднимите сеялку (при отключенном МОМ трактора)
2 трубки удлинителя ВОМ не должны перекрываться полностью; с точки зрения безопасности должна
существовать возможность перемещения хотя бы на 10 мм.
Углы шарнирных звеньев (К) не должны превышать 40°.
Если указанные выше параметры не получаются:
ОТРЕЗАТЬ В РАЗМЕР (с учетом максимальной рабочей длины)
