позвоночник

257

Боковой снимок грудного отдела позвоночника высокоинформативен

для выявления различных воспалительных (рис. 235), опухолевых заболева-

ний, дегенеративно-дистрофических поражений (рис. 236), аномалий раз-

вития и травматических изменений позвоночника.

• Критерии правильности технических условий съемки и правильности

укладки. Наиболее частые ошибки при выполнении снимка. Показателем

правильности укладки для бокового снимка грудного отдела позвоночника

являются четкость и одноконтурность задних поверхностей тел позвонков.

При правильно выбранных технических условиях съемки и отсутствии дина-

мической нерезкости в случаях выполнения рентгеновского снимка без

задержки дыхания контуры позвонков получаются резкие, четко видна

костная структура позвонков без наслоения на них (возможного) изображе-

ния легочного рисунка.

СНИМОК

ВЕРХНИХ ГРУДНЫХ ПОЗВОНКОВ

В БОКОВОЙ ПРОЕКЦИИ

• Назначение снимка. Снимок предназначен для изучения четырех верх-

них грудных позвонков, не выявляемых на обзорном снимке грудного от-

дела позвоночника в боковой проекции из-за наслоения тени плечевого

пояса. На снимке может быть получено изображение нижних шейных, а так-

же средних грудных позвонков.

• Укладка больного для выполнения снимка. Снимок может быть выпол-

нен и в горизонтальном, и в вертикальном положении больного: 1. Больной

лежит на боку. Прилегающая к столу рука согнута в локтевом суставе, под-

нята кверху и подложена под голову. Ровное положение головы достигается

подкладыванием под нее ватно-марлевой подушечки. Рука, обращенная

к трубке, вытянута вдоль туловища, кисть ее охватывает согнутое колено,

плечо максимально оттянуто книзу. Фронтальная плоскость, проходящая

через срединную подмышечную линию, соответствует средней линии деки

стола. Кассета размером 24X30 см располагается в кассетодержателе в про-

дольном положении, верхний край ее находится на уровне верхнего края

щитовидного хряща. Центру кассеты соответствует подмышечная впадина.

Центральный пучок рентгеновского излучения направляют отвесно на над-

ключичную ямку отдаленной от пленки стороны. Фокусное расстояние —

100 см (рис. 237).

2. Больной стоит боком к вертикальной стойке. Прилежащая к стойке

рука опущена вниз, согнута в локтевом суставе, отведена назад и тыльной

поверхностью предплечья прижата к спине. Плечо при этом максимально

опущено вниз. Рука, обращенная к трубке, поднята вверх, согнута в локте-

вом суставе и закинута за голову. Плечо на этой стороне максимально под-

нято вверх. Фронтальная плоскость, соответствующая срединной подмы-

шечной линии, перпендикулярна плоскости стойки и расположена по сред-

ней линии ее деки. Кассета размером 24X30 см расположена в кассетодер-

жателе в продольном положении, центру кассеты соответствует подмышеч-

ная впадина.

Пучок рентгеновского излучения направляют в горизонтальной плоскос-

ти, центрируя на середину подмышечной ямки. Фокусное расстояние —

100 см (рис. 238).

258 УКЛАДКИ

Рис. 237. Укладка для рентге-

нографии верхних грудных

позвонков в боковой проек-

ции в горизонтальном (а) и

вертикальном (6) положении

больной.

• Информативность снимка. Снимок дает четкое представление о состо-

янии верхних грудных позвонков. На снимке хорошо видны тела этих по-

звонков, межпозвоночные диски, межпозвоночные отверстия и суставные

отростки. Легочный рисунок обычно менее выражен в верхних легочных

отделах и, как правило, не мешает выявлению костной структуры позвонков

(рис. 239, а, б).

• Критерии правильности технических условий съемки и правильности

укладки. Наиболее частые ошибки при выполнении снимка. При правиль-

ной укладке контуры задних поверхностей тел верхних грудных позвонков

не должны раздваиваться. В зависимости от уровня центрации пучка рент-

геновского излучения (центр подмышечной впадины или несколько ниже) и

уровня расположения кассеты на снимке, кроме верхних грудных позвон-

ков, могут отображаться либо 1—2 нижних шейных позвонка, либо средние

грудные позвонки до уровня VII или VIII грудного позвонка. Основной

ошибкой при выполнении снимка является недостаточное отведение пле-

чевого пояса на стороне, обращенной к пленке вверх, а на стороне, обра-

щенной к трубке вниз, вследствие чего возникает наслоение его тени на

верхние грудные позвонки.

позвоночник

259

Рис. 238. Схема с рентгено- 1—тела позвонков; 2—межпо- Рис. 239. Снимок нижних шей-

граммы верхних И Средних звоночные диски; 3—суставные

ых, верхних и средних груд-

грудных позвонков в боковой отростки; 4 межпозвоночные

ных

позвонков в боковой

проекции. отверстия. проекции. Норма.

СНИМОК

ГРУДНЫХ ПОЗВОНКОВ

' В КОСОЙ ПРОЕКЦИИ

Ф Назначение снимка. Снимок предназначен для выявления межпозво-

ночных суставов, поперечных отростков и головок ребер.

Ф Укладка больного для выполнения снимка. Вначале больного уклады-

вают так же, как для снимка грудного отдела позвоночника в прямой проек-

ции, затем поворачивают в сторону таким образом, чтобы фронтальная

плоскость тела составила с плоскостью стола угол в 40—50° (предложены

варианты укладки, когда этот угол составляет 70°). Для фиксации под пле-

чевой пояс, поясницу и таз подкладывают мешочки с песком. В заданном

положении больной удерживается рукой, обращенной к трубке, опираясь

ею о край стола сзади. Рука, обращенная к кассете, отведена кпереди

(рис. 240, а, 6).

Снимок маркируют одной буквой, соответственно обращенной к пленке

стороне тела. Пучок рентгеновского излучения направляют отвесно, центри-

руя на переднюю подмышечную линию соответственно уровню угла ло-

патки. Фокусное расстояние— 100 см.

• Информативность снимка. На снимке выявляются тела средних и нижних

грудных позвонков и суставные отростки, образующие межпозвоночные

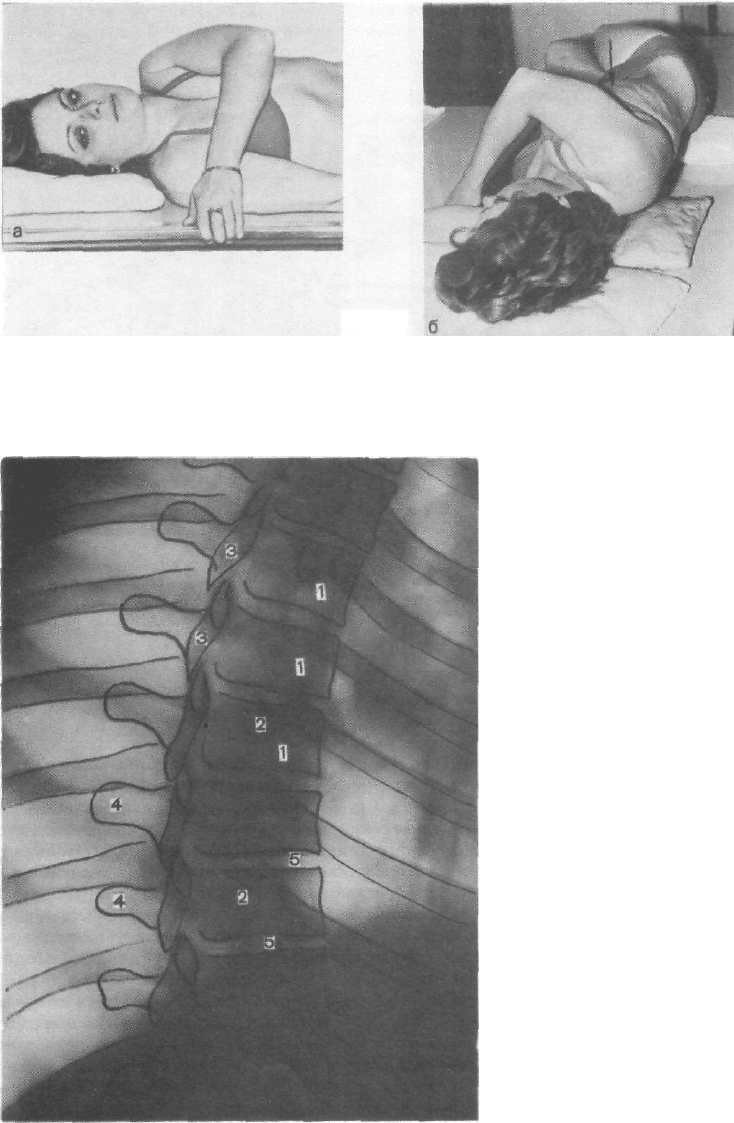

Рис. 240. Укладка для рентге-

нографии грудных позвонков

в косой проекции.

а—вид сбоку; 6 — вид сверху.

Рис. 241. Схема с рентгено-

граммы грудных позвонков в

косой проекции.

1 — тела позвонков; 2— ножки

дуг; 3— суставные отростки; 4—

поперечные отростки; 5— меж-

позвоночные диски.

позвоночник

261

суставы на стороне, обращенной в сторону трубки. На этой же стороне

видны поперечные отростки, а также головки и шейки ребер (рис. 241).

• Критерии правильности технических условий съемки и правильности

укладки. Наиболее частые ошибки при выполнении снимка. Экспонирование

снимка целесообразно производить на глубоком вдохе, когда диафрагма

отходит вниз и тень органов брюшной полости в меньшей мере перекры-

вает изображение нижних грудных позвонков. В зависимости от угла пово-

рота больного рентгенологическая картина существенно меняется. Если

фронтальная плоскость тела с плоскостью кассеты составляет угол 40—

50°,— на снимке видны и суставные отростки позвонков, и головки и шейки

ребер. При большем угле наклона фронтальной плоскости тела (70°) меж-

позвоночные суставы видны лучше, но исчезает изображение головок и

шеек ребер.

УКЛАДКИ

ДЛЯ РЕНТГЕНОГРАФИИ

ПОЯСНИЧНО-КРЕСТЦОВОГО

ОТДЕЛА ПОЗВОНОЧНИКА

СНИМОК ПОЯСНИЧНО-КРЕСТЦОВОГО

ОТДЕЛА ПОЗВОНОЧНИКА

В ПРЯМОЙ ЗАДНЕЙ ПРОЕКЦИИ

# Назначение снимка. Снимок предназначен для изучения всех пояснич-

ных позвонков. Практически важным является отображение на снимке гра-

ницы поясничного и крестцового отделов — здесь наиболее часто выяв-

ляются дегенеративно-дистрофические изменения. Болевой синдром не-

редко связан с поражением крестцово-подвздошных суставов. В связи

с этим на снимке должно быть получено изображение позвоночника до

уровня II — IV крестцовых позвонков.

Ф Укладка больного для выполнения снимка. Больной лежит на спине.

Срединная сагиттальная плоскость тела перпендикулярна плоскости стола

и соответствует средней линии его деки. Для выпрямления поясничного

лордоза ноги согнуты в коленных и тазобедренных суставах. Кассета 30X40 см

(а при небольшом росте больного — 24X30 см) расположена в кассето-

держателе в продольном положении, верхний край ее находится на уровне

мечевидного отростка грудины. Пучок рентгеновского излучения направ-

ляют отвесно и центрируют на 3 см выше пупка, что соответствует уровню

III поясничного позвонка (рис. 242). Экспонирование пленки лучше всего

производить без задержки дыхания. При форсированном дыхании размазы-

ваются тени пузырей газа в кишечнике, и они не мешают изучению струк-

туры позвонков (рис. 243, а, б). В таких случаях при съемке нужно увеличи-

вать время экспозиции за счет уменьшения силы анодного тока.

При выраженном лордозе поясничного отдела позвоночника сгибание

ног в коленных и тазобедренных суставах не приводит к достаточно полному

его выпрямлению, и поэтому изображения тел нижних поясничных позвон-

ков проекционно накладываются друг на друга и плохо видны на снимке,

а межпозвоночные диски между ними не выявляются вовсе. В таких слу-

чаях предложены специальные укладки с максимальным сгибанием ног в ко-

ленных и тазобедренных суставах, разведением их в стороны и фиксацией

в таком положении путем оттягивания в краниальном направлении широ-

262

УКЛАДКИ

Рис. 242. Укладка для рентге-

нографии пояснично-крест-

цового отдела позвоночника

в прямой задней проекции

(обзорный снимок).

Рис. 243. Снимки пояснично-

крестцового отдела позво-

ночника в прямой задней

проекции, произведенные

при задержанном (а) и фор-

сированном (б) дыхании.

Пузыри газа в кишечнике, на-

слаивающиеся на изображение

позвоночника на первом снимке

(а), в условиях форсированного

дыхания «размазываются» и не

мешают изучению структуры

позвонков (6).

позвоночник

263

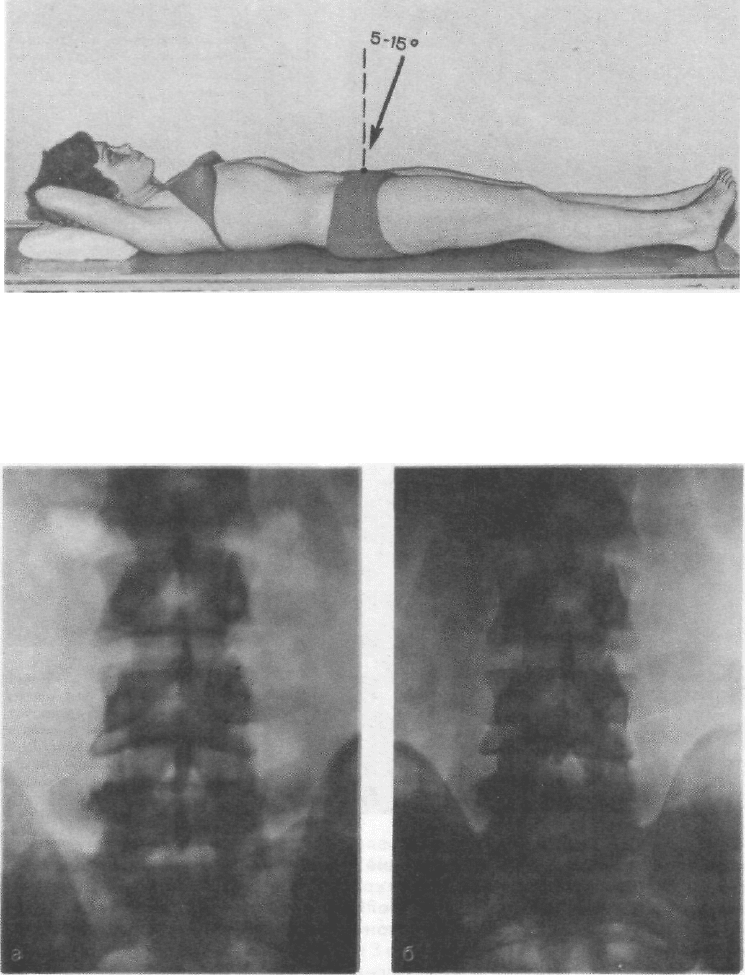

Рис. 244. Укладка для рентге-

нографии нижних поясничных

позвонков при выраженном

лордозе.

Пучок рентгеновского излуче-

ния отклонен в краниальном

направлении на 5—15° от верти-

кали.

Рис. 245. Рентгенограммы

нижних поясничных позвон-

ков в прямой задней проек-

ции больного с умеренно

выраженным поясничным

лордозом, выполненные от-

клоненным в краниальном

направлении пучком рент-

геновского излучения (а) и

отвесно направленным пуч-

ком (б).

На первой рентгенограмме (а)

хорошо видны тело V пояснич-

ного позвонка, вышележащий и

нижележащий межпозвоночные

диски; на второй рентгенограм-

ме (6) тело V поясничного по-

звонка, вышележащий и ниже-

лежащий диски не выявляются,

видна лишь дуга V поясничного

позвонка.

264

УКЛАДКИ

Рис. 246. Укладка при рентге-

нографии поясничного отде-

ла позвоночника в передней

прямой проекции для изоли-

рованного отображения тел

позвонков и межпозвоноч-

ных дисков при выраженном

поясничном лордозе (а) и

схематичное изображение

хода пучка рентгеновского

излучения при рентгеногра-

фии позвоночника в прямой

передней проекции в случае

выраженного поясничного

лордоза (б).

кими бинтами, охватывающими нижние отделы бедер. Однако такая укладка

тяжела для больного и применяется крайне редко. Предложены две значи-

тельно более простые укладки, позволяющие получить изолированное изо-

бражение тел позвонков и межпозвоночных дисков в нижнем поясничном

отделе:

1. Больной лежит на спине. Ноги слегка согнуты в коленных и тазо-

бедренных суставах. В зависимости от выраженности лордоза, определяе-

мого по снимку в боковой проекции, выбирают угол наклона рентгеновской

трубки в краниальном направлении. При небольшой степени лордоза пучок

рентгеновского излучения направляют под углом 5—15° к вертикали, при

выраженном лордозе — под углом 20—25° к вертикали, центрируя на

точку, находящуюся над лобковым симфизом (рис. 244, 245).

позвоночник

265

Рис. 247. Схемы с рентгено- 1—тело позвонка; 2—ножка

грамм пояснично-крестцово- дуги; 3—суставные отростки;

ГО отдела позвоночника в 4—поперечный отросток; 5—

прямой задней проекции при °"

ИС

тый отросток; 6- межпо-

„ звоночныи диск,

нормальной статике позво-

ночника (а) и при резко выра-

женном поясничном лордозе

(б).

2. При выраженном лордозе целесообразно производить снимки в по-

ложении больного на животе {рис. 246, а, б). Срединную сагиттальную пло-

скость тела устанавливают перпендикулярно столу, соответственно средней

линии деки. Кассету размером 30X40 или 24X30 см располагают в кассето-

держателе в продольном положении таким образом, чтобы центру ее соот-

ветствовала точка, расположенная на 3 см выше линии, соединяющей гребни

подвздошных костей. Пучок рентгеновского излучения направляют отвесно

на центр кассеты. Обычное фокусное расстояние, равное 100 см, сокра-

щают соответственно выраженности лордоза до 60—80 см. Съемку выпол-

няют при полном выдохе.

На полученном снимке тела позвонков и межпозвоночные диски на

всем протяжении поясничного отдела позвоночника проецируются изоли-

рованно друг от друга.

266

УКЛАДКИ

Рис. 248. Снимок поясничных

позвонков в прямой проек-

ции.

Метастазы рака молочной желе-

зы в позвоночник. Разрушены

дуга, остистый и суставные от-

ростки И поясничного позвонка.

• Информативность снимка. Снимок дает воз-

можность изучить форму, контуры и структуру

поясничных позвонков, высоту и форму межпоз-

воночных дисков, особенности статики позвоно-

чника, выявить наличие искривлений позвоночни-

ка и торсии позвонков. На снимке видны тела

позвонков в виде крупных прямоугольников,

величина которых нарастает сверху вниз; ножки

дуг в виде четких овалов, проецирующихся на

верхненаружные части тел; дуги с отходящими

от них суставными, поперечными и остистыми

отростками (рис. 247, а, б). Остистые отростки в

верхнем отделе проецируются на нижележащие

диски или тела нижележащих позвонков, а в ниж-

нем отделе, в зависимости от выраженности лордоза, либо наслаиваются на

изображение тел этих же позвонков, либо их верхушки направлены вверх и

выходят за пределы проекции этих позвонков (см. рис. 247, б). При неболь-

шой выраженности поясничного лордоза, а также в случаях значительного

лордоза, но при правильно подобранном угле направления пучка рентге-

новского излучения изображение тел позвонков не переслаивает друг друга,

четко видны межпозвоночные диски между ними. Путем соединения вну-

тренних контуров ножек дуг на снимке могут быть реконструированы боко-

вые стенки позвоночного канала. На снимке видно изображение либо всего

крестца, либо только верхней его половины. При этом в виде нешироких

раздваивающихся полос просветления определяются щели крестцово-

подвздошных суставов. На технически правильно выполненных снимках хо-

рошо видны детали строения каждого из позвонков. Можно точно локали-

зовать участки деструктивных изменений (рис. 248).

• Критерии правильности технических условий съемки и правильности

укладки. Наиболее частые ошибки при выполнении снимка. Правильность

укладки определяется симметричностью изображения анатомических эле-

ментов поясничных позвонков в отношении срединной линии, по которой

проецируются остистые отростки. На снимке должны быть отображены все

поясничные позвонки, желательно 1—2 нижних грудных позвонка и верхняя

часть крестца с крестцово-подвздошными суставами. Правильность цен-

трации пучка рентгеновского излучения определяется изолированным изо-

бражением тел позвонков и межпозвоночных дисков. Наиболее частая

ошибка при съемке заключается в шаблонном выполнении снимка верти-

кально направленным пучком рентгеновского излучения без учета выражен-

ности физиологического лордоза.
