СИСТЕМЫ ЦВЕТНОГО ОСВЕЩЕНИЯ НА СЦЕНЕ

В постановочном освещении сцены широко применяется цвет.

Цветное освещение получается за счёт применения светофильтров тре

буемого цвета, перекрывающих выходное отверстие прожекторов и све

тильников, или же за счёт оптического смешения разноцветных излуче

ний от групп осветительных приборов. Верхнее освещение и рампа по

зволяют воспроизвести нужный цвет на основе оптического сложения

нескольких цветных излучений. Использование принципа оптического

смешения двух или нескольких цветов, сильно отличающихся по цвет

ности, не рекомендуется изза появления цветных теней при освеще

нии объёмных декораций и актёров. Выбор основных цветов для софи

тов и рампы обусловливается требованием получения наибольшего цве

тового охвата для каждого вида освещения. Так как последние софиты

должны воспроизводить на экранах и задниках цвет неба в различное

время суток, то суммарная мощность здесь предусматривается большей,

чем на остальных софитных подъёмах. Так как рампа служит в первую

очередь для выравнивания теней на лицах актёров, то здесь предпочти

тельнее использовать разнообразные оттенки розового, пурпурного

и жёлторозового освещения.

Исходя из этих требований, в рампе предусматривают четыре регу

лируемые группы осветительных приборов. В трёх группах устанавлива

ют красные, синие и жёлтые светофильтры, а одна группа используется

без светофильтров. В софитах при четырёх регулируемых группах в ка

честве основных цветов целесообразно использовать синий, зелёный,

голубой и оранжевый. На горизонтном софите мощность регулируемых

цветовых групп делается неодинаковой, а число их берётся не больше

6–8 цветов. Основными цветами являются синий, голубой, зеленовато

голубой, зелёный, жёлтый, красный. Число осветительных приборов,

СВЕТОТЕХНИЧЕСКОЕ ОБОРУДОВАНИЕ

Вид фронтальной светопроекционной

образующих каждый цвет, различно и обратно пропорционально коэф

фициенту пропускания установленных светофильтров.

Ниже показаны коэффициенты пропускания различных светофиль

тров.

Таблица

Марки светофильтров и их коэффициенты пропускания

(толщина стекла 2 мм)

Цвет светофильтра Обозначение светофильтра

Коэффициент

пропускания

Красный КС3 0,10

Оранжевый ОС4 0,37

Жёлтый ЖС8 0,83

Зелёный ЗС3 0,20

Голубоватозелёный СЗС3 0,12

Голубой СС2 0,23

Синий СС3 0,02

СВЕТОТЕХНИЧЕСКОЕ ОБОРУДОВАНИЕ

Глава 4

Театральные световые приборы (ТСП)

Театральный световой прибор (ТСП) предназначен для художествен

ного освещения сценической площадки (эстрады, арены и др.) с распо

ложенными на ней декорациями, а также для освещения актёров.

КОНСТРУКЦИЯ ТСП

Театральный световой прибор — устройство, состоящее из следующих

конструктивных элементов:

1. Источник света — генерирует электромагнитные волны оптичес

кого диапазона (электрические лампы любого типа).

2. Оптическая система — перераспределяет световой поток необхо

димым образом, в зависимости от назначения прибора (отражатели,

комплекты линз, набор объективов).

3. Электрическая система — обеспечивает работоспособность источ

ника (электрический патрон, электропроводка, при необходимости —

трансформатор, пускорегулирующий аппарат и прочее).

4. Электронный блок — обеспечивает управление различными функ

циями прибора по сигналу DMX.

5. Механическая часть — обеспечивает крепление источника и опти

ки таким образом, чтобы иметь возможность фокусировки и юстиров

ки

прибора (каретки перемещения оптики или лампы; юстировочные

винты; устройства формирования луча: шторки, заслонки, ирисовые

диафрагмы, держатели светофильтров, гобо, бленды, отсекатели, тубу

сы и др.).

6. Защитный корпус — обеспечивает защиту лампы и оптики от меха

нических повреждений;

 обеспечивает воздушный теплоотвод от источника, т.е. естествен

ную циркуляцию воздуха внутри прибора (при необходимости в защит

ном корпусе может располагаться устройство принудительного охлаж

дения — вентилятор);

 исключает паразитные засветы.

7. Лира — элемент крепления, обеспечивает подвеску или установку

прибора на осветительную конструкцию, на штатив и другие места рас

положения.

КЛАССИФИКАЦИЯ ТСП

(по характеру светораспределения потока излучения в пространстве)

1. Светильник — световой прибор, который с помощью оптической

системы захватывает световой поток источника в большом телесном уг

ле и перераспределяет его также в большой телесный угол (плоский

См. стр. 102.

угол раскрытия 

≈ α

≈

Обозначение:

2. Прожектор — световой прибор, который с помощью оптической

системы захватывает световой поток источника в большом телесном уг

ле и концентрирует его в малый телесный угол (плоский угол раскрытия

1° 50° ;

Сфера Парабола

Обозначение:

Безлинзовый (PAR)

Линзовый с гладкой линзой

РС

Линзовый с линзой

Френеля

Светильник Камерный софит

ТЕАТРАЛЬНЫЕ СВЕТОВЫЕ ПРИБОРЫ

' с лампой'фарой

3. Проекционный прибор — световой прибор, который с помощью

оптической системы захватывает световой поток источника в большом

телесном угле и концентрирует его в малом объёме в плоскости диапо

зитива (т.е. фокальной плоскости объектива), а затем снова перераспре

деляет световой поток в большой телесный угол.

Обозначение:

4. Сканер — световой прибор, который с помощью оптической сис

темы захватывает световой поток источника в большом телесном угле

и концентрирует его в малый телесный угол, при этом технически обес

печивается возможность позиционирования луча в пространстве.

КЛАССИФИКАЦИЯ ТЕАТРАЛЬНОЙ

ОСВЕТИТЕЛЬНОЙ АППАРАТУРЫ

(по назначению)

1. Светильники — предназначены для получения заливающего свето

вого потока:

Профильный Zoom

(с переменным фокусным расстоянием)

Профильный

Низковольтный

ТЕАТРАЛЬНЫЕ СВЕТОВЫЕ ПРИБОРЫ

 однокамерные;

 многокамерные;

 симметричные;

 асимметричные;

 ультрафиолетовые (направленные и рассеивающие);

 с газоразрядными лампами.

2. Прожекторы — предназначены для получения направленного све

тового потока:

 с отражательной оптикой:

 безлинзовые низковольтные;

 прожекторы PAR с лампойфарой;

 прожекторы PAR с комплектом сменных стёкол (Source Four

PAR);

 простые однолинзовые:

 с линзой РС;

 с линзой Френеля;

 профильные:

 с фиксированным углом;

 Zoom, с диапазоном углов;

 следящего света:

 с лампой накаливания;

 с металлогалогенной лампой;

 дневного света с металлогалогенной лампой.

3. Проекционные приборы — предназначены для получения изобра

жения:

 с лампой накаливания;

 с металлогалогенной лампой.

4. Интеллектуальные приборы — предназначены для получения дина

мического света:

 со сканирующим зеркалом (сканеры);

 с вращающимся корпусом («головы»).

5. Приборы эффектного света — предназначены для получения раз

личных световых эффектов:

 простые эффекты:

 стробоскопы;

 люминесцентные подсветки;

 динамические эффекты:

 со звуковой анимацией;

 эффекты с внешним управлением, когда функции программи

руются заранее и в нужный момент используются оператором;

 центральные эффекты — приборы расположены в центре пло

щадки и имеют зону охвата 360°;

 встроенные непрограммируемые эффекты (веер лучей, непре

рывная смена цветовой заливки, сканирующие гобо, стробирова

ние и др.);

 лазерные эффекты.

ТЕАТРАЛЬНЫЕ СВЕТОВЫЕ ПРИБОРЫ

6. Приборы наполнения атмосферы — предназначены для получения

необходимой плотности и фактуры воздушного сценического про

странства (машины для получения дыма, тумана, снега, радуги, дождя,

мыльных пузырей и др.).

ТРЕБОВАНИЯ,

предъявляемые к Театральным Световым Приборам:

1 — качественное регулирование интенсивности светового потока

(электрическим или механическим способом);

2 — равномерное распределение освещённости по световому пятну (без

провалов);

3 — температура нагрева корпуса прибора не должна превышать 150°;

4 — простой доступ к обслуживанию источника;

5 — удобная регулировка параметров луча: «шире–уже», фокусировка:

«жёсткий луч – мягкий луч»;

6 — надёжная фиксация прибора;

7 — отсутствие паразитных засветов;

8 — низкий уровень шума.

ТЕАТРАЛЬНЫЕ СВЕТОВЫЕ ПРИБОРЫ

§ 1. ТЕАТРАЛЬНЫЕ СВЕТИЛЬНИКИ (ТС)

ТС — приборы заливающего света, предназначенные для равномер

ного освещения больших плоскостей и пространств.

Различают светильники с симметричной и асимметричной залив

кой. Асимметричные светильники, как правило, используются для вер

тикальной заливки, симметричные — для горизонтальной заливки.

Источники света, применяемые в ТС, — трубчатые галогенные лам

пы накаливания типа КГ.

Пример обозначения: КГ22010004:

КГ — кварцевая галогеновая,

220 — напряжение питания,

1000 — мощность,

4 — код типа цоколя и длины колбы (как правило, используется цо

коль R7s).

Театральные светильники больше 2000 кВт не применяют. Если не

обходимо увеличить яркость освещаемой поверхности, надо использо

вать большее количество приборов.

ОТРАЖАЮЩИЕ СИСТЕМЫ:

1. Сферический отражатель — Контротражатель

Источник помещают в центр сферической зеркальной отражающей

поверхности, следовательно, значительная часть светового потока воз

вращается отражателем в объём источника. Таким образом, коэффици

ент использования светового потока источника увеличивается на 20

50%.

Поверхность сферы иногда совмещают с колбой лампы — получают

ся зеркальные лампы. Такие источники часто используются в низко

вольтных приборах.

Контротражатель широко применяется в прожекторах всех типов,

в проекционных приборах и т.д.

ТЕАТРАЛЬНЫЕ СВЕТИЛЬНИКИ

Форма поперечного сечения луча

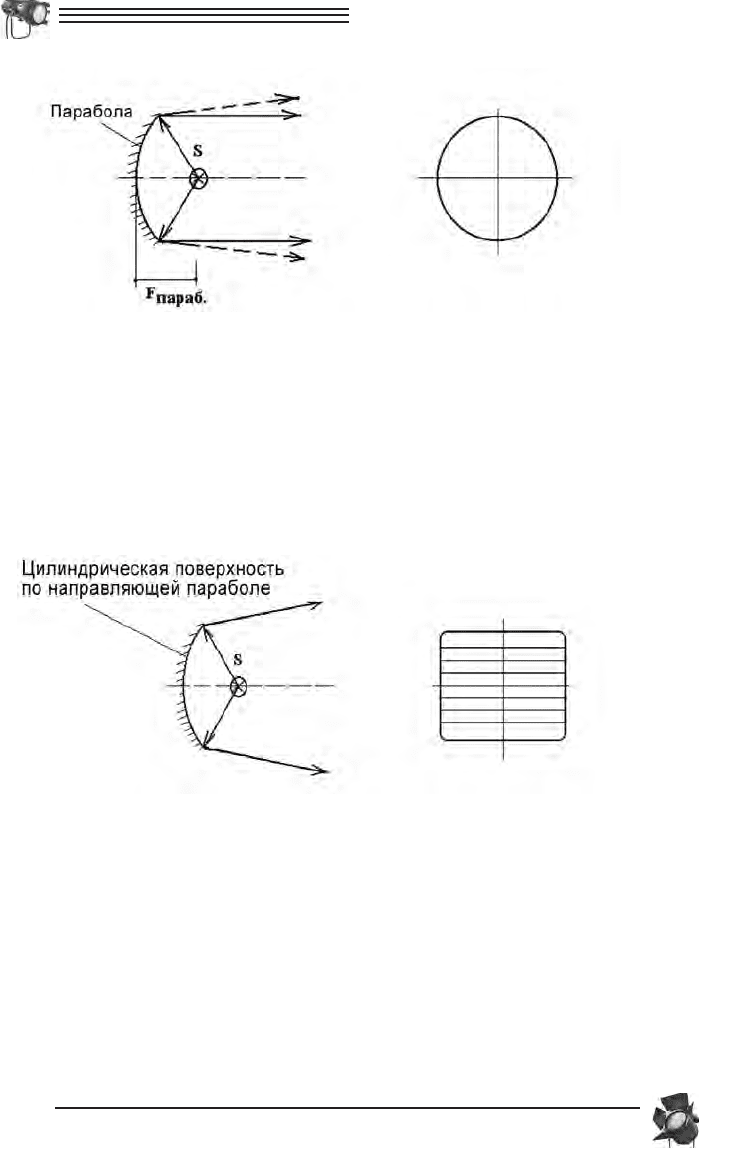

2. Параболоидный круглосимметричный отражатель

Поверхность образована вращением параболы вокруг своей оси —

параболоид вращения.

По направлению оптической оси мы видим круглое световое пятно,

диаметр которого может изменяться в небольших пределах смещением

источника относительно фокуса параболы вдоль оптической оси.

Данный отражатель формирует конусообразный пучок света.

Применяется в безлинзовых прожекторах и прожекторах типа PAR.

3. Симметричный цилиндрический отражатель

Поверхность образована продольным смещением параболы вдоль

оси, перпендикулярной к плоскости, в которой расположена парабола,

и проходящей через её вершину.

В профильном сечении такой отражатель работает как парабола,

в продольном сечении — как плоское зеркало. По направлению оптиче

ской оси мы видим прямоугольное световое пятно с равномерным рас

пределением освещённости. Данный отражатель формирует веерооб

разный световой пучок.

Существуют зеркальные симметричные отражатели, образованные

цилиндрической поверхностью по направляющей гиперболе. Приборы

с такими отражателями позволяют получить большую площадь освеща

емой поверхности по сравнению с параболоцилиндрическими отража

ТЕАТРАЛЬНЫЕ СВЕТИЛЬНИКИ

Форма поперечного сечения луча

телями.

Оба вида отражателей применяются в приборах заливающего света.

4. Асимметричный цилиндрический отражатель

Цилиндрическая поверхность отражателя образована по сложной

кривой направляющей, параметры которой специально рассчитывают

ся. По направлению оптической оси мы видим прямоугольное световое

пятно с неравномерным распределением освещённости.

Данный отражатель формирует световой пучок сложной структуры.

Применяется в приборах заливающего света для освещения больших

плоскостей с близкого расстояния при несимметричном расположении

светильника относительно освещаемой плоскости (горизонтное осве

щение, рамповое освещение).

5. Эллипсоидный круглосимметричный отражатель

Поверхность образована вращением сегмента эллипса вокруг своей

оси. По направлению оптической оси мы видим круглое световое пят

но.

Отражатель даёт максимально возможную концентрацию светового

потока в небольшом объёме в области второго фокуса. Это важно в про

екционной оптике, в прожекторах профильного типа.

Пучок лучей концентрический конусообразный.

ТЕАТРАЛЬНЫЕ СВЕТИЛЬНИКИ

Форма поперечного сечения луча
