108

ЛИНЗОВЫЕ ПРОЖЕКТОРЫ

напряжение питания 220 В, мощность 1000 Вт,

источник — прожекторная лампа КПЖ2201000.

7. Прожектор ПрТЛГL1:

напряжение питания 220 В, мощность 1100 Вт,

источник — прожекторная лампа КГМ2201100.

8. Прожектор ПРL300 м:

напряжение питания 220 В, мощность 300 Вт,

источник — кинопроекционная лампа накаливания К220300.

В осветительной практике эти приборы называют «пистолетами».

Прожектор имеет конденсор, ирисовую диафрагму и объектив.

9. Прожектор ПрТКМL0,575:

напряжение питания 220 В, мощность 575 Вт,

источник — металлогалогенная лампа ДРИШ5751.

Прожектор имеет конденсор, подвижные шторки, ирисовую

диафрагму, сложный объектив, блок ручной смены светофильтров.

Питание прожектора осуществляется через балластный ин

дуктивный аппарат — блок поджига и мгновенного перезажигания

лампы.

109

ЛИНЗОВЫЕ ПРОЖЕКТОРЫ

Отечественные прожекторы 70Lх и 80Lх годов

ПР0,25100 ПР0,5115м ПР0,5150м

ПрТЛ0,5

ПрТЛ1

ПрТЛГ1

ПрТЛУ1

ПрТКМ0,575

ПР300

110

ЛИНЗОВЫЕ ПРОЖЕКТОРЫ

Современные линзовые прожекторы

«IAMPO»

AIDA

«STRAND LIGHTING»

QUARTET

«STRAND LIGHTING»

ALTO

«COEMAR»

TOCCO

§ 4. ПРОФИЛЬНЫЕ ПРОЖЕКТОРЫ

Своё название приборы получили благодаря особым возможностям

формирования светового луча.

Профильные прожекторы имеют возможность формировать задан

ный профиль луча с помощью специальных лезвиеобразных заслонок

и ирисовой диафрагмы, расположенных в фокусе прожектора. Перво

начальное название лезвиеобразных заслонок — профилирующие но

жи. Иногда по аналогии с обыкновенными линзовыми прожекторами

их называют шторками, что не совсем верно.

Первые профильные прожекторы появились в США в 1933 году. Так,

в пышном зрелище на открытом воздухе «Romance of the People», кото

рое прошло в Поло Граундз в НьюЙорке (1933 г.), компанией «Kliegl

Brothers» был использован эллипсоидный прожектор, названный

«Klieglight». В это же время компанией «Century Lighting» был разрабо

тан аналогичный прожектор под названием «Lekolite» или «Leko». Джо

зеф Лив (Leve) и Эдвард Ф. Кук (Kook), учредители компании «Century

Lighting», запатентовали в 1933 г. новый тип рефлекторного прожекто

ра. Каждый из них дал по половинке своего имени «Le» и «Ko» новой

совместной разработке. Так появился «Leko». Прожектор и по сей день

производится компанией «Strand Lighting», хотя, разумеется, за эти го

ды он претерпел множество усовершенствований. Права на использова

ние названия «Leko» принадлежат исключительно компании «Strand

Lighting».

Современные профильные прожекторы получили широкое распро

странение с конца 60х годов. Бурное развитие театральных технологий

и увеличение требований к сценическому постановочному освещению

привели к созданию нового инструмента для художника по свету. При

бор должен был обладать следующими функциями:

 совмещать достоинства прожекторов с линзой РС и линзой Fr;

 изменять диаметр луча без потери светового потока (т.е. без по

мощи ирисовой диафрагмы);

 иметь возможность профилирования луча с резким контуром

границы светового пятна;

 иметь возможность проецирования изображения, подобно про

екционному прибору.

Итогом работ исследовательских центров и фабрик по разработке

осветительных театральных приборов стало появление профильных

прожекторов нового типа — ZOOM–прожекторов. Эти приборы имеют

переменное фокусное расстояние, что позволяет изменять размер изо

бражения без потери его качества и освещённости.

Изображение формируется в фокальной плоскости оптической сис

темы прожектора («Fсистемы») с помощью следующих элементов:

 лезвиеобразных заслонок;

 ирисовой диафрагмы;

 металлических или стеклянных трафаретов, называемых гобо

(Gobo);

 стеклянных пластин с фотоизображением (фотогобо);

111

ПРОФИЛЬНЫЕ ПРОЖЕКТОРЫ

 термостойких слайдов с приставками принудительного охлаж

дения.

Не в каждом прожекторе имеются все вышеперечисленные элемен

ты, но лезвиеобразные заслонки есть обязательно.

Таким образом, профильные прожекторы можно разделить на два

основных типа:

однолинзовые

 эллипсоидные прожекторы;

 конденсорные прожекторы.

многолинзовые

 эллипсоидные ZOOMпрожекторы;

 конденсорные ZOOMпрожекторы.

ПРОФИЛЬНЫЕ ПРОЖЕКТОРЫ С ФИКСИРОВАННЫМ УГЛОМ

Профильный прожектор с эллипсоидным отражателем

Оптическая схема прибора:

На главной оптической оси расположен источник света в ближнем

фокусе F1 эллипсоидного зеркала (эллипсоидного отражателя). После

отражения световой поток собирается в дальнем фокусе F2 эллипса,

приобретая форму конусообразного светового пучка с ограниченным

углом светораспределения. Далее на оптической оси расположен объек

тив, чаще в виде плосковыпуклой линзы. Передний фокус объектива

совпадает со вторым фокусом эллипса. В результате на выходе прожек

тора в идеальном случае (при точечном источнике света) мы получаем

параллельный световой поток.

Реально выходной поток в прожекторах всегда имеет небольшую

расходимость. Более того, прожекторы рассчитываются таким образом,

чтобы получить заданный фиксированный угол раскрытия выходного поL

тока. Угол раскрытия луча однозначно определяется фокусным рассто

янием объектива и указывается в паспорте прибора. Очевидно, что этот

параметр определяет размер получаемого изображения. В каждом про

112

ПРОФИЛЬНЫЕ ПРОЖЕКТОРЫ

жекторе имеется возможность небольшого смещения объектива для из

менения резкости изображения.

Наиболее распространены модели со следующими углами:

5°, 10°, 19°, 26°, 36°, 50°.

Чтобы вместо узкого луча получить широкий, надо либо поменять

объектив прожектора, что конструктивно не всегда возможно, либо по

менять целиком прибор. Это ограничение является основным недостат

ком прожекторов данного типа.

Профильный прожектор с конденсором

Оптическая схема прибора:

Конденсор (от латинск. Condenso — сгущаю, уплотняю) — оптичес

кая система, состоящая из одной или более линз, имеющая малое зна

чение фокусного расстояния (короткофокусная система f

∼

50 мм).

Используется в оптических приборах для концентрации светового по

тока и равномерного распределения освещения всего поля изображе

ния, то есть позволяет увеличить освещённость проецируемого (или

рассматриваемого в микроскопах) изображения.

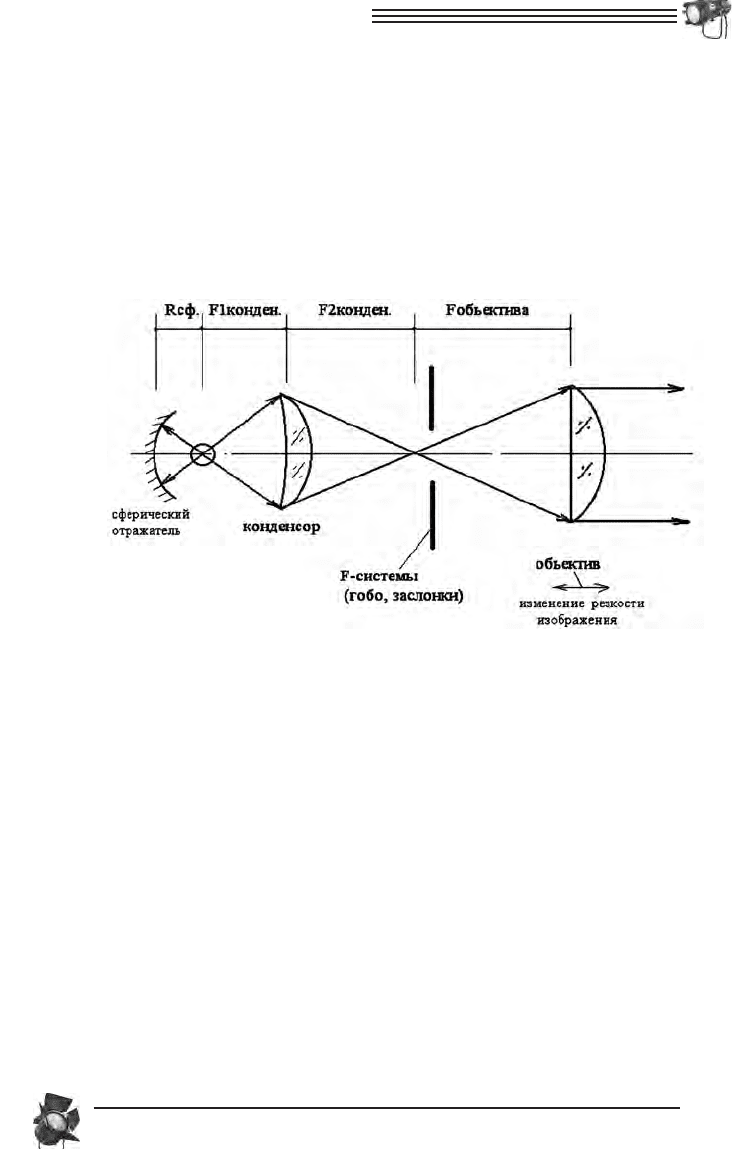

Оптическая система профильного прожектора с конденсором пред

ставляет собой следующее.

Источник света расположен на оптической оси в фокусе сферичес

кого зеркального отражателя. После отражения лучи возвращаются

в объём источника, что уменьшает световые потери, и далее проходят

через конденсор. Конденсор преломляет и перераспределяет световой

поток, собирая его в заднем фокусе (F2). С задним фокусом конденсора

совмещён передний фокус объектива (Fоб). На выходе объектива сфор

мирован параллельный пучок лучей (идеальный случай с точечным ис

точником).

Как и в случае с эллипсоидным прожектором, угол раскрытия луча

однозначно задан и определяется фокусным расстоянием объектива.

Изменение резкости изображения производится небольшим смещени

113

ПРОФИЛЬНЫЕ ПРОЖЕКТОРЫ

114

ПРОФИЛЬНЫЕ ПРОЖЕКТОРЫ

ем объектива.

По своим светотехническим параметрам прожекторы с конденсором

имеют большие потери света за счёт меньшего охвата конденсором све

тового потока по сравнению с эллипсоидным отражателем, но по каче

ству светового пятна, равномерности распределения светового потока,

чёткости изображения значительно превосходят эллипсоидные прибо

ры.

В качестве примера эллипсоидных профильных прожекторов с фиксиL

рованным углом можно привести приборы американской фирмы «ЕТС».

Профильный эллипсоидный

прожектор Source Four jr

Профильный конденсорный

прожектор RIGOLETTO 26

Профильный эллипсоидный

прожектор Source Four

В качестве примера профильного конденсорного прожектора с фиксиL

рованным углом можно привести прибор итальянской фирмы

«LAMPO».

ПРОФИЛЬНЫЕ ZOOMLПРОЖЕКТОРЫ С ДИАПАЗОНОМ УГЛОВ

Основным достоинством профильных прожекторов класса Zoom яв

ляется возможность перераспределения светового потока при измене

нии угла раскрытия луча, то есть появляется функция масштабирова

ния изображения без потери его качества (без потери освещённости

и чёткости). Это стало возможным при использовании объектива с пе

ременным фокусным расстоянием — Zoomобъектива.

Zoomобъектив представляет собой сложную оптическую систему,

состоящую из двух и более линз, способных перемещаться по общей на

правляющей. Изменение фокусного расстояния происходит при изме

нении взаимного положения линз относительно друг друга вдоль опти

ческой оси (поперечное смещение линз недопустимо; это может приве

сти к искажению изображения или вовсе к его исчезновению). Иногда

такой объектив называют трансфокаторным, подразумевая трансформи

рование фокуса.

В прожекторе предусмотрено двойное смещение линз: относительно

друг друга и относительно конденсора. Производится это двойное сме

щение одновременно, при этом достигается необходимый размер изо

бражения и его резкость.

В случае, когда в устройстве объектива имеется механизм, отслежи

вающий одновременное сохранение резкости при изменении размера

изображения, мы получаем вариообъектив, используемый в кинокаме

рах и дающий эффект «наезда» в кино.

В связи со сложной оптикой Zoomобъектива имеются большие по

тери светового потока на поглощение, поэтому в прожекторах класса

ZOOM необходимо использовать более мощные лампы, чем в обычных

профильниках. Как и обыкновенные профильные прожекторы, Zoom

приборы делятся на эллипсоидные и конденсорные.

Предел изменения величины угла раскрытия светового потока не

произволен, а ограничивается определёнными интервалами. Это связа

но с тем, что ограничено смещение линз объектива. Для расширения

этого интервала понадобилось бы использование ещё одного объекти

ва, но тогда потери светового потока будут очень значительными, и ис

пользовать прожектор как осветительный прибор будет невозможно.

Примерное значение интервалов для Zoomпрожекторов:

9° — 22° (8° — 17°; 11° — 26°)

15° — 30° (16° — 28°; 18° — 30°)

25° — 50° (22° — 40°; 37° — 48°).

115

ПРОФИЛЬНЫЕ ПРОЖЕКТОРЫ

Профильный ZoomLпрожектор с эллипсоидным отражателем

Оптическая схема:

Примером данного типа прожекторов служит прибор американской

фирмы «ЕТС».

Все прожекторы серии Souce Four оснащены

литыми отражателями с дихроичным покрыти

ем, которое гасит до 20% теплового спектра, что

положительно сказывается на сроке службы

лезвиеобразных заслонок, диафрагмы и трафа

ретов гобо. Оптика высокого качества снабжена

фокусирующим механизмом, обеспечивающим

хорошую повторяемость результатов. Прибор

работает с галогенной лампой HPL575 или

HPL750.

Профильные прожекторы, благодаря их воз

можности проецировать изображение, иногда

называют проекционниками или прожекторами

с проекционной оптикой. Это неверно с точки

зрения оптической системы, однако название

распространено в театрах. Проекционные приборы — это более слож

ный и значительно более дорогой класс осветительной аппаратуры.

В качестве трафаретов для получения изображений с помощью про

фильных приборов используются металлические пластинки — гобо.

Гобо можно изготовить самостоятельно «домашним способом» (ме

тодом химического травления из медной пластины, из листа жести,

из алюминиевой фольги), но эти изделия будут недолговечны, так как

гобо работают в зоне высокого температурного нагрева. Кроме того, ху

дожественное качество «домашних» гобо невысоко. Рекомендуется ис

пользовать фирменные гобо, которые предлагают разные производите

ли. Наиболее интересный каталог гобо предлагает фирма ROSCO, явля

ющаяся лидером в области сценических аксессуаров.

116

ПРОФИЛЬНЫЕ ПРОЖЕКТОРЫ

Профильный

эллипсоидный Zoom'

прожектор Source Four

Zoom

Профильный ZoomLпрожектор с конденсором

Оптическая схема:

Гобо может быть металлическим, стеклянным, с нанесением фото

изображения на стеклянную подложку, цветным, монохромным. Каж

дый год появляются новые предложения. Сегодня гобо изготавливают

на заказ по предоставленному эскизу. Появились охлаждающие насад

ки к профильным прожекторам, позволяющие использовать плёноч

ные гобо, на которые изображение наносится красками художником

или печатается на обычном принтере.

Гобо вставляются в специальную рамку, называемую гободержателем

(Gobo holder), а рамка вставляется в прожектор. Размер гобо может

быть разным и обозначается латинской буквой. Этот размер указан

в паспорте к прожектору. Существуют насадки для вращения гобо. Гобо

могут накладываться одно на другое — получается третье изображение.

Три классических стандартных размера трафаретов GOBO от компа

нии ROSCO:

«А» — размер изображения 75 мм (наружный размер 100 мм)

«В» — размер изображения 64,5 мм (наружный размер 86 мм)

«M» — размер изображения 49,5 мм (наружный размер 66 мм)

117

ПРОФИЛЬНЫЕ ПРОЖЕКТОРЫ
