Примерами прожекторов с конденсором служат следующие прибо
ры:
118
ПРОФИЛЬНЫЕ ПРОЖЕКТОРЫ
Профильный Zoom'прожектор с конден'
сорным ламповым блоком TOCCATA 15/38
Strand Lighting
Профильный Zoom'прожектор с кон'
денсорным ламповым блоком RIGO'
LETTO 22/35 LAMPO
119
ПРОФИЛЬНЫЕ ПРОЖЕКТОРЫ
Гобо из каталога ROSCO
120
ПРОФИЛЬНЫЕ ПРОЖЕКТОРЫ
Профильные прожекторы
«STRAND LIGHTING»
Toccata 10 ' 26
«STRAND LIGHTING» SL
«IAMPO»
Rigoletto 37'48
«SELECON»
Toccata 10 ' 28
121
Глава 5
Системы управления светом
Возможность регулировки освещения в театре появилась вместе
с газовыми светильниками. Были сконструированы централизованные
системы дистанционного управления — газовые столы.
*
К 1817 г. совер
шенствование технологий театрального газового освещения практичес
ки прекратилось ввиду бесперспективности использования газа в теат
ре.
После введения в театре электрического освещения (1890е гг.) воз
никла потребность в дистанционном изменении мощности конкретно
го источника света. Эта задача была решена не сразу. Сначала были изо
бретены выключатели и переключатели (рубильники и коммутаторы),
но они не содержали управляющих органов. Устройства, распределяю
щие электрическую нагрузку потребителей и управляющие мощностью
осветительных каналов, появились позднее. Они получили название
диммеров. С появлением диммерных устройств начала свое развитие уп
равляемая осветительная техника и стало возможным создание системы
управления театральным освещением (СУТО). Это была истинная ре
волюция в освещении. Для формирования светового пространства ста
ло возможным использование фиксированного количества осветитель
ных приборов без потери динамики. В начале XX века регуляторы осве
щения стали центром светотехнического комплекса.
Первые СУТО устанавливались в специальном несгораемом поме
щении в передней части первого трюма таким образом, чтобы осветите
лю была видна вся сцена через открытый люк. Современные СУТО —
часть электротехнического комплекса — предназначены для управле
ния всеми видами освещения и контроля над ними. При помощи СУТО
щитами регулируемых и нерегулируемых потребителей управляются
помещения театра: репетиционное, дежурное, рабочее, постановочное.
ЭЛЕКТРИЧЕСКИЕ ДИММЕРЫ
Как бы ни совершенствовались диммеры в ходе технического про
гресса, их идея консервативна и принцип их действия остаётся неиз
менным: нагрузка, управляющий элемент и орган управления. Первые
простейшие диммеры — это реостаты. Реостатами называются опреде
лённые сопротивления, величину которых можно менять.
**
Соляной
диммер (жидкостный реостат) представлял собой ёмкость, заполненную
соляным раствором, в котором был закреплен один электрод. Опуская
или поднимая второй электрод, меняли сопротивление электрической
цепи и силу тока (накал лампы). Такие устройства были громоздкими
*
Устройство газовых столов подробно описано в главе 1.
**
Напомним закон Ома: при заданном напряжении сила проходящего в цепи тока обратно
пропорциональна сопротивлению.
и неудобными, к тому же кипящий
соляной раствор сильно нагревал
воздух во всем пространстве за кули
сами.
Вскоре на смену соляному при
шел резистивный диммер — хорошо
известный реостат со скользящим
контактом (щёткой). На керамичес
кий (изолирующий) цилиндр нави
валась длинная проволока (обмот
ка). Перемещением щётки в элек
трическую цепь включалась большая
или меньшая часть обмотки, и накал
ламп уменьшался или увеличивался.
Реостат включался последовательно
с одной или несколькими лампами
накаливания. Щётки перемещались
рычагами с помощью тросов, намо
танных на барабаны; это делалось
вручную или с помощью электромо
тора. Управление производилось ди
станционно со светораспределитель
ных щитов, на которых монтирова
лись рубильники, переключатели
и предохранители.
Распределительные щиты были
довольно большими и тяжёлыми.
Во многих применялась сложная си
стема выключателей и блокирующих
переключателей. Главные переклю
чатели позволяли оператору управ
лять несколькими диммерами одно
временно. Плавность регулировки
обеспечивалась системой противо
весов. Для достижения эффекта
плавного затемнения требовались
значительная сноровка и опыт.
На смену реостатам пришли бо
лее совершенные технически и более
экономичные устройства — автоL
трансформаторы, позволяющие из
менять напряжение переменного то
ка, подаваемое на осветительный
прибор. Принцип управления тот
же, что и при работе с реостатами: яркость освещения регулируется
плавным перемещением щёток (с помощью системы тросов и противо
весов) по контактам секций трансформатора.
Диммеры на основе автотрансформаторов были более удобным
средством регулировки яркости электрических осветительных прибо
ров в театрах, чем их предшественники.
122
СИСТЕМЫ УПРАВЛЕНИЯ СВЕТОМ
Силовой автотрансформатор с
подвижными щётками
Регулятор типа РТМ (вид сбоку)
123
СИСТЕМЫ УПРАВЛЕНИЯ СВЕТОМ
Первый поворотный автотрансформа
тор был разработан и запатентован в нача
ле 1930х годов американской компанией
«General Radio». Это устройство предлага
лось под торговой маркой «Variac».
В 1960х гг. американская компания
«Superior Electric» выпускала для театров
и телевидения большое количество сис
тем управления яркостью источников све
та с использованием автотрансформато
ров. Продукция продавалась под торговы
ми марками «Luxtrol» и «Powerstat» и была
широко известна в США и Канаде. В ос
новном это были переносные системы из
612 диммеров в одном корпусе. Каждый
диммер был снабжён ручкой для индиви
дуальной регулировки. Имелась также
«мастеррукоятка», которой можно было
регулировать положение нескольких дим
меров одновременно. Такие устройства
просуществовали в театрах до конца 1970
х годов.
В отечественной практике в 1950е го
ды широко применялись пульты управле
ния освещением типа РТМ.
РТМ (регулятор театральный механичеL
ский) предназначен для управления токо
съёмными щётками регулировочного ав
тотрансформатора ТР100/30м – трёхфаз
ного автотрансформатора стержневого
типа с однослойными оголёнными об
мотками и воздушным охлаждением.
Регуляторы, в зависимости от количе
ства щёток, делятся на однорядные и многорядные. Регулятор обеспе
чивает возможность управлять как отдельной щёткой, так и группой
щёток. Каждая щётка имеет свой рычаг управления. Все рычаги наса

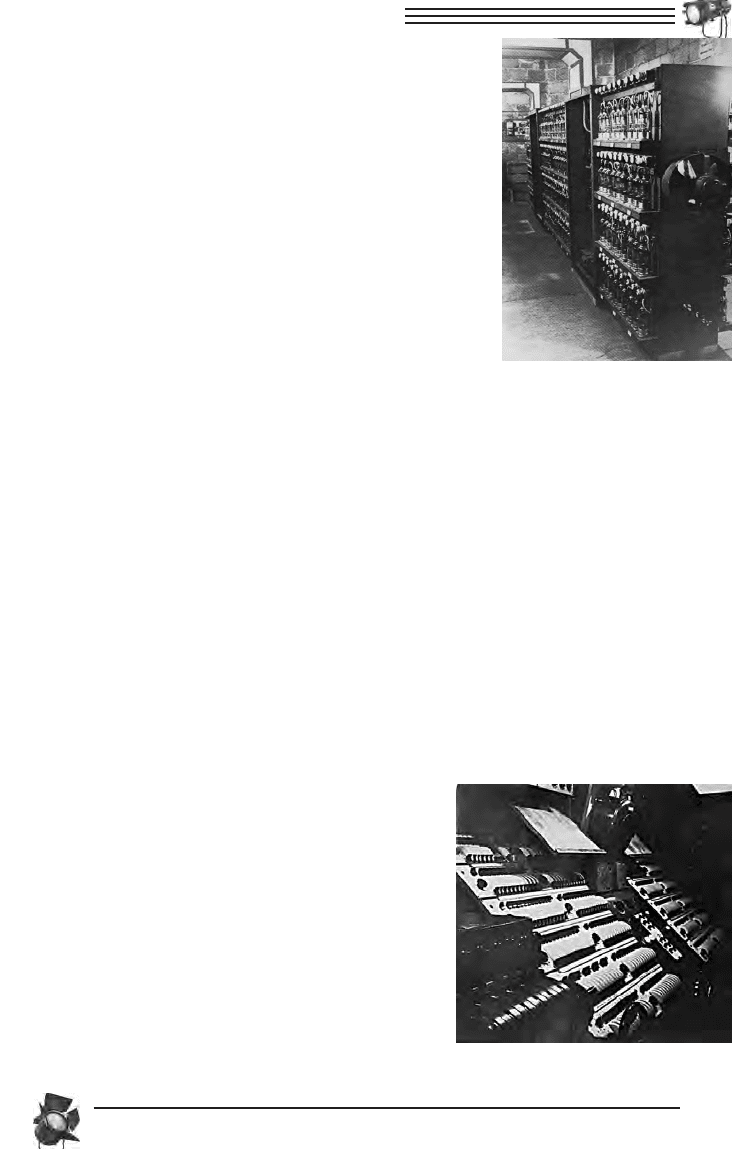

Силовой щит
Регулятор РТМ
Таблица 1
Пульты управления типа РТМ
живаются на общую ось, которая
поворачивается вручную с помо
щью штурвала или электромото
ром. Специальное устройство
позволяет отсоединять отдель
ные рычаги от общей оси, чтобы
управлять тем или иным источ
ником по индивидуальной про
грамме. Можно заранее устано
вить рычаги в определённое фик
сированное положение, задав та
ким образом соотношение ярко
сти отдельных приборов (групп
приборов).
РТМ выпускались в четырёх исполнениях, отличавшихся количест
вом регулируемых цепей.
К недостаткам РТМ относятся: наличие движущихся контактов, ма
лое количество программ в рабочей цепи, пожарная опасность, боль
шие габариты.
АНАЛОГОВЫЕ ДИММЕРЫ
Прогресс сильно изменил театральную технику. Современный прин
цип управления мощностью основан на свойствах полупроводников,
в частности тиристоров и семисторов, которые являются основным уп
равляющим элементом всей диммерной техники. Полупроводниковый
канал у этих элементов, в отличие от транзисторов, может прокачивать
значительную мощность, не требуя особого охлаждения, при этом схе
ма управления ими проста.
В 1958 г. инженеры компании «General Electric» объявили о начале
выпуска SCR (англ. silicon controlled rectifier — кремниевый управляе
мый диод) — полупроводниковых прибо
ров (тиристоров) для театрального и теле
визионного применения. На базе тирис
торов были разработаны компактные, ди
станционно управляемые диммеры, не
имеющие механически движущихся час
тей.
В типичном современном SCRLдиммеL
ре применяются два полупроводниковых
устройства. На управляющие электроды
этих устройств подаётся сигнал, в соответ
ствии с которым диммер изменяет силу
тока (электрическую нагрузку) в лампах и,
соответственно, яркость их света. Управ
ляющий сигнал может изменяться в ин
тервалах от –5 до +5 вольт или от 0 до +10
вольт.
По способу управления нагрузочными
каналами современные диммерные уст
124
СИСТЕМЫ УПРАВЛЕНИЯ СВЕТОМ
Обводные блоки тросовой системы
Регулятор механический
иностранного производства
ройства подразделяются на аналоговые и ци
фровые. Первыми появились аналоговые
диммерные блоки. Среди отечественных регу
ляторов освещения, работающих от аналого
вого сигнала, наибольшее распространение
получили регуляторы типа «Старт».
Регуляторы типа «Старт» представляют со
бой комплексную установку, состоящую из
силовой части и пульта управления тиристор
ными регуляторами (иногда их называют ти
ристорные блоки).
Силовая часть включает:
– вводное устройство с автотрансформа
тором ВУ250 (для обеспечения питания ти
ристорных блоков);
– шкаф тиристорных регуляторов напря
жения ШТР155 (или ШТР1510) с тирис
торными регуляторами типа РТ5220 (или
РТ10220);
– шкаф избирательной коммутации (ШИК), где происходит соеди
нение выходных цепей тиристорных регуляторов с групповыми линия
ми нагрузки при помощи электрических соединителей и гибкого кабе
ля по схеме, составленной для конкретной сцены или даже для конкрет
ного спектакля.
Управление осуществляется с пульта, на который выведены показа
ния индуктивных датчиков. Пульты управления (ПУ) выпускаются
в разных версиях (с разным количеством регулируемых цепей): Старт
24, Старт60, Старт120, Старт200.
ПУ обеспечивает предварительный набор четырёх программ, кото
рые имеют индивидуальное управление. Пульт не имеет программируе
мой памяти; программирование осуществляется вручную оператором
каждый раз перед спектаклем по ранее записанной партитуре. У каждой
программы — свой цвет ручек регулировки цепей, как правило, крас
ный, жёлтый, белый и синий. При воспроизведении одной программы
остальные можно независимо корректировать. Переход с одной про
граммы на другую осуществляется с по
мощью поворотных элементов управле
ния, называемых латерами. Напряже
ние питания на пульт подаётся главным
латером, им можно осуществлять одно
временную корректировку уровней ос
вещённости по всем программам.
125
СИСТЕМЫ УПРАВЛЕНИЯ СВЕТОМ
Стойка тиристорных
силовых блоков
Внешний вид пульта
иностранного производства
126
СИСТЕМЫ УПРАВЛЕНИЯ СВЕТОМ
Регуляторы освещения "Старт'60П", "Старт'120П"
Схема рабочих панелей пульта «Старт»
127
СИСТЕМЫ УПРАВЛЕНИЯ СВЕТОМ
ЦИФРОВЫЕ ДИММЕРЫ
Аналоговые системы управления диммерами (по одному проводу на
диммер) громоздки и дороги. Появление цифровых пультов оказало на
театральное освещение огромное влияние. Цифровые диммерные устL
ройства, подобно лампам накаливания, открыли новую эру в художест
венном свете.
Система дистанционного управления диммерными блоками
