Лабораторная работа 15 Настройка EBGP для двух соседей
Цель работы:
Изучить базовые механизмы маршрутизации по протоколу BGP.
Схема стенда:
Схема соединений маршрутизаторов в лабораторном стенде для
выполнения лабораторной работы № 15 представлена на рисунке 15.
10.89.1.48/28
10.89.1.32/28
10.89.1.16/28
10.89.1.0/28
Fe0/1.814
Fe0/1.811
Fe0/1.812
Fe0/1.813
10.89.2.112/28
R2 R3
R5R4 R6 R7
10.89.2.96/28
10.89.2.80/28
10.89.2.64/28
10.89.2.48/28
10.89.2.32/28
10.89.2.16/28
10.89.2.0/28
Fe0/1.824
Fe0/1.821
Fe0/1.822
Fe0/1.823
Fe0/1.825
Fe0/1.826
Fe0/1.827
Fe0/1.828
10.89.1.112/28
10.89.1.96/28
10.89.1.80/28
10.89.1.64/28
Fe0/1.815
Fe0/1.816
Fe0/1.817
Fe0/1.818
1
0
.
9
3
.
2
.
0
/
2
8
1
0
.
9
3
.
2
.
1
6
/
2
8
1
0
.
9
3
.
1
.
0
/
2
8
1
0
.
9
3
.
1
.
1
6
/
2
8
S0/0/0S0/0/0
S0/0/1 S0/1/0
S0/0/0S0/0/0
S0/1/0S0/0/1
Lo0 10.95.1.5/32
Lo0 10.95.1.2/32
Lo0 10 .95.1.4/32
Lo0 10 .95.2.3/32
Lo0 10 .95.2.7/32Lo0 10 .95.2.6/32
Fe0/0 Fe0/0 Fe0/0 Fe0/0
10.93.1.32/28 10.93.2.32/28
Fe0/0 Fe0/0
10.93.0.0/28
OSPF
AS 65010
Зона 1
OSPF
Зона 1
ISP1 ISP2
Fe0/1.322
Fe0/1.321
Fe0/1.312
Fe0/1.311
Fe1/0/1.311
Fe1/0/1.321
Fe1/0/1.312
Fe1/0/1.322
AS 65001 AS 65002

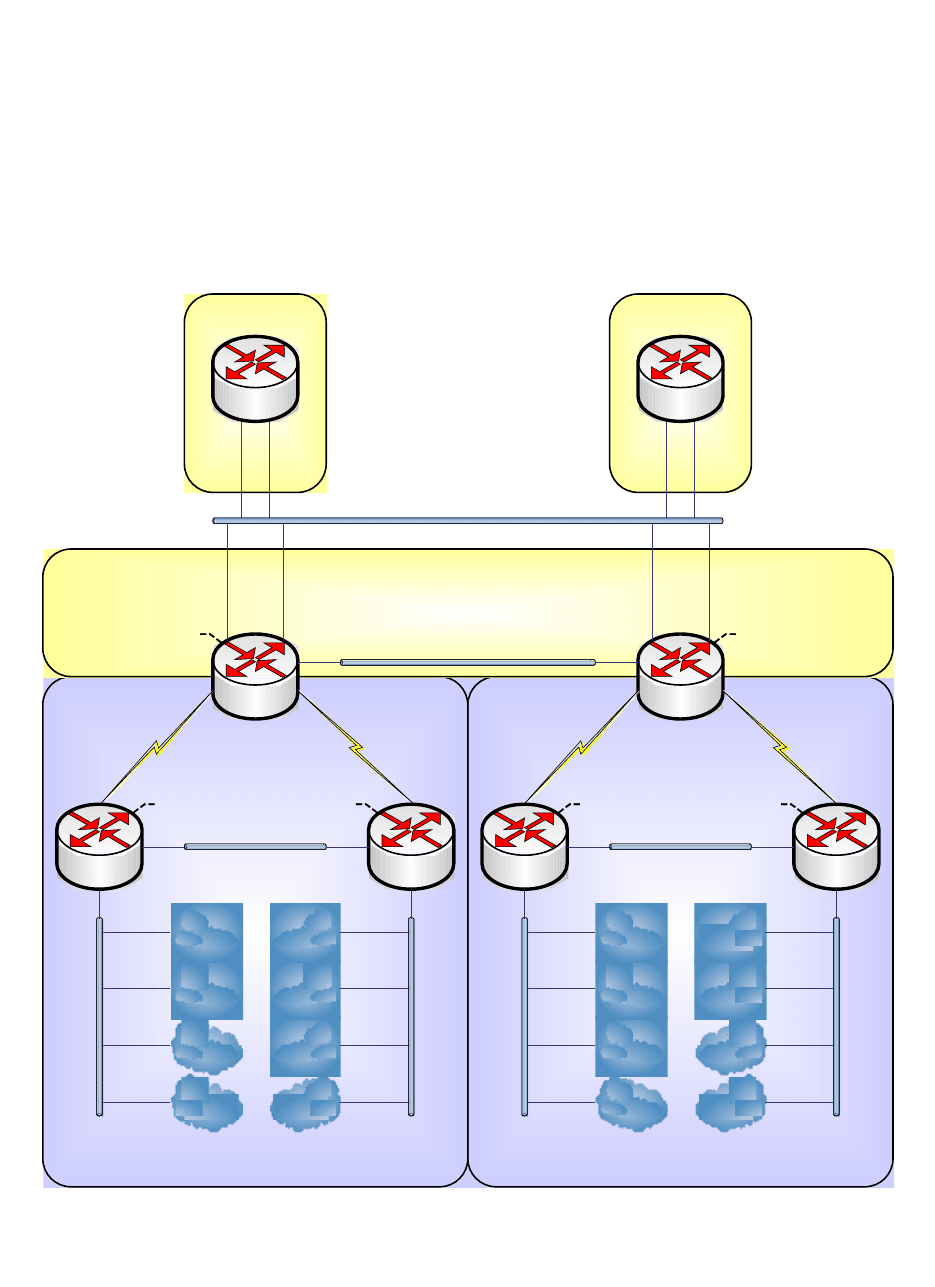

Рисунок 15 – Структурная схема стенда лабораторной работы №15
151
Список основных команд необходимых для выполнения лабораторной
работы приводится в таблице 15.
Таблица 15 – Основные команды для лабораторной работы № 15
Команда Описание
# show ip bgp Отображение таблицы маршрутов
протокола BGP.
# show ip bgp summary Отображение обобщенной
информации о работе протокола BGP.
(config-router)# network network-
number [mask network-mask]
Описание сети в протокол BGP.
(config-router)# neighbor ip-address
remote-as as-number
Описание соседнего маршрутизатора
для протокола BGP.
(config)# router bgp as-number Запуск процесса маршрутизации BGP
для автономной системы as-number.
152
Задание 1. Запуск протокола BGP на маршрутизаторах стенда
В этом задании необходимо запустить протокол маршрутизации BGP в
соответствии с топологией стенда.
Шаг 1
Запустите процесс маршрутизации BGP на маршрутизаторах R2 и R3..
Шаг 2
Убедитесь в том, что протокол маршрутизации BGP 65010 запущен.
r2#show ip protocols
.. .. ..
Routing Protocol is "bgp 65010"
Outgoing update filter list for all interfaces is not set
Incoming update filter list for all interfaces is not set
IGP synchronization is disabled
Automatic route summarization is disabled
Maximum path: 1
Routing Information Sources:
Gateway Distance Last Update
Distance: external 20 internal 200 local 200
Шаг 3
Опишите в процессе маршрутизации BGP 65010 транспортные сети, по
которым будет осуществляться связь между маршрутизаторами R2, R3, ISP1 и
ISP2, а также соседние BGP маршрутизаторы и их принадлежность
автономным системам. Необходимо помнить, что в процесс маршрутизации
BGP можно описывать только сети находящиеся в таблице маршрутизации.
Шаг 4
Посмотрите, появились ли описанные соседи в процессе BGP.
r2#show ip protocols
.. .. ..
Routing Protocol is "bgp 65010"
Outgoing update filter list for all interfaces is not set
Incoming update filter list for all interfaces is not set
IGP synchronization is disabled
Automatic route summarization is disabled
Neighbor(s):
Address FiltIn FiltOut DistIn DistOut Weight RouteMap
10.93.0.2
172.16.1.1
172.16.1.17
Maximum path: 1
Routing Information Sources:
Gateway Distance Last Update
10.93.0.2 200 00:14:29
172.16.1.1 20 00:14:34
Distance: external 20 internal 200 local 200
153
Шаг 5
Посмотрите суммарную информацию о процессе маршрутизации BGP.
r2#show ip bgp summary
BGP router identifier 10.95.1.2, local AS number 65010
BGP table version is 16, main routing table version 16
5 network entries using 585 bytes of memory
10 path entries using 520 bytes of memory
5/2 BGP path/bestpath attribute entries using 620 bytes of memory
2 BGP AS-PATH entries using 48 bytes of memory
0 BGP route-map cache entries using 0 bytes of memory
0 BGP filter-list cache entries using 0 bytes of memory
BGP using 1773 total bytes of memory
BGP activity 5/0 prefixes, 14/4 paths, scan interval 60 secs
Neighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd
10.93.0.2 4 65010 52 55 16 0 0 00:42:22 3
172.16.1.1 4 65001 78 82 16 0 0 00:25:35 2
172.16.1.17 4 65002 8 7 16 0 0 00:01:06 2
Шаг 6
Посмотрите таблицу маршрутов построенную протоколом BGP.
r2#show ip bgp
BGP table version is 16, local router ID is 10.95.1.2
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path
* i10.93.0.0/28 10.93.0.2 0 100 0 i
*> 0.0.0.0 0 32768 i
* 172.16.1.0/28 172.16.1.1 0 0 65001 i
*> 0.0.0.0 0 32768 i
* 172.16.1.16/28 172.16.1.17 0 0 65002 i
*> 0.0.0.0 0 32768 i
*>i172.16.2.0/28 10.93.0.2 0 100 0 i
* 172.16.1.1 0 0 65001 i
* 172.16.2.16/28 172.16.1.17 0 0 65002 i
*>i 10.93.0.2 0 100 0 i
Шаг 7
Посмотрите присутствие маршрутов от протокола BGP в таблице
маршрутизации.
154
r2#show ip route
.. .. ..
172.16.0.0/28 is subnetted, 4 subnets
C 172.16.1.16 is directly connected, FastEthernet0/1.312
B 172.16.2.16 [200/0] via 10.93.0.2, 00:17:56
C 172.16.1.0 is directly connected, FastEthernet0/1.311
B 172.16.2.0 [200/0] via 10.93.0.2, 00:16:02
10.0.0.0/8 is variably subnetted, 15 subnets, 2 masks
O 10.89.1.80/28 [110/51] via 10.93.1.18, 01:06:58, Serial0/1/0
O 10.89.1.64/28 [110/51] via 10.93.1.18, 01:06:58, Serial0/1/0
O 10.89.1.112/28 [110/51] via 10.93.1.18, 01:06:59, Serial0/1/0
O 10.89.1.96/28 [110/51] via 10.93.1.18, 01:06:59, Serial0/1/0
O 10.89.1.16/28 [110/51] via 10.93.1.2, 01:06:59, Serial0/0/1
C 10.93.1.16/28 is directly connected, Serial0/1/0
O 10.95.1.4/32 [110/51] via 10.93.1.2, 01:06:59, Serial0/0/1
O 10.95.1.5/32 [110/51] via 10.93.1.18, 01:07:01, Serial0/1/0
O 10.89.1.0/28 [110/51] via 10.93.1.2, 01:07:01, Serial0/0/1
C 10.95.1.2/32 is directly connected, Loopback0
C 10.93.1.0/28 is directly connected, Serial0/0/1
C 10.93.0.0/28 is directly connected, FastEthernet0/0
O 10.89.1.48/28 [110/51] via 10.93.1.2, 01:07:01, Serial0/0/1
O 10.89.1.32/28 [110/51] via 10.93.1.2, 01:07:01, Serial0/0/1
O 10.93.1.32/28 [110/51] via 10.93.1.18, 01:07:01, Serial0/1/0
[110/51] via 10.93.1.2, 01:07:01, Serial0/0/1
Задание 2. Обеспечение связности стенда
В этом задании необходимо обеспечить связность стенда, не прибегая к
механизмам перераспределения маршрутной информации.
Шаг 1
Проверьте с маршрутизаторов R4-R5 (R6-R7) наличие связи с адресом
172.16.1.2 - 172.16.1.18 (172.16.2.2 - 172.16.2.18).
r4#ping 172.16.1.2
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 172.16.1.2, timeout is 2 seconds:
.....
Почему нет связи?
Шаг 2
Задайте распространение маршрута по умолчанию процессом
маршрутизации OSPF с маршрутизаторов R2 и R3.
Шаг 3
Посмотрите таблицу маршрутизации на маршрутизаторах R4 – R7.
155
r4# show ip route
.. .. ..
Gateway of last resort is 10.93.1.1 to network 0.0.0.0
10.0.0.0/8 is variably subnetted, 14 subnets, 2 masks
O 10.89.1.80/28 [110/2] via 10.93.1.34, 00:26:18, FastEthernet0/0
O 10.89.1.64/28 [110/2] via 10.93.1.34, 00:26:18, FastEthernet0/0
O 10.89.1.112/28 [110/2] via 10.93.1.34, 00:26:18, FastEthernet0/0
O 10.89.1.96/28 [110/2] via 10.93.1.34, 00:26:18, FastEthernet0/0
C 10.89.1.16/28 is directly connected, FastEthernet0/1.812
O 10.93.1.16/28 [110/51] via 10.93.1.34, 00:26:18, FastEthernet0/0
C 10.95.1.4/32 is directly connected, Loopback0
O 10.95.1.5/32 [110/2] via 10.93.1.34, 00:26:19, FastEthernet0/0
C 10.89.1.0/28 is directly connected, FastEthernet0/1.811
O 10.95.1.2/32 [110/51] via 10.93.1.1, 00:26:19, Serial0/0/0
C 10.93.1.0/28 is directly connected, Serial0/0/0
C 10.89.1.48/28 is directly connected, FastEthernet0/1.814
C 10.89.1.32/28 is directly connected, FastEthernet0/1.813
C 10.93.1.32/28 is directly connected, FastEthernet0/0
O*E2 0.0.0.0/0 [110/1] via 10.93.1.1, 00:26:20, Serial0/0/0
Шаг 4
Еще раз проверьте с маршрутизаторов R4-R5 (R6-R7) наличие связи с
адресом 172.16.1.2 - 172.16.1.18 (172.16.2.2 - 172.16.2.18).
r4#ping 172.16.1.2
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 172.16.1.2, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 4/4/4 ms
Шаг 5
Еще раз проверьте с маршрутизаторов R4-R5 (R6-R7) наличие связи с
адресом 172.16.1.1 - 172.16.1.17 (172.16.2.1 - 172.16.2.17).
r4#ping 172.16.1.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 172.16.1.2, timeout is 2 seconds:
.....
Почему нет связи?
Шаг 6
Опишите в процесс маршрутизации BGP все транспортные,
пользовательские и технологические сети.
156
Шаг 7
Посмотрите таблицу маршрутизации на маршрутизаторах R2 – R3.
r2#show ip route
.. .. ..
172.16.0.0/28 is subnetted, 4 subnets
C 172.16.1.16 is directly connected, FastEthernet0/1.312
B 172.16.2.16 [200/0] via 10.93.0.2, 00:49:02
C 172.16.1.0 is directly connected, FastEthernet0/1.311
B 172.16.2.0 [200/0] via 10.93.0.2, 00:47:08
10.0.0.0/8 is variably subnetted, 29 subnets, 2 masks
O 10.89.1.80/28 [110/51] via 10.93.1.18, 00:26:48, Serial0/1/0
B 10.89.2.80/28 [200/51] via 10.93.2.18, 00:00:38
O 10.89.1.64/28 [110/51] via 10.93.1.18, 00:26:48, Serial0/1/0
B 10.89.2.64/28 [200/51] via 10.93.2.18, 00:00:38
O 10.89.1.112/28 [110/51] via 10.93.1.18, 00:26:50, Serial0/1/0
B 10.89.2.112/28 [200/51] via 10.93.2.18, 00:00:38
O 10.89.1.96/28 [110/51] via 10.93.1.18, 00:26:50, Serial0/1/0
B 10.89.2.96/28 [200/51] via 10.93.2.18, 00:00:38
O 10.89.1.16/28 [110/51] via 10.93.1.2, 00:26:50, Serial0/0/1
B 10.89.2.16/28 [200/51] via 10.93.2.18, 00:00:38
B 10.93.2.16/28 [200/0] via 10.93.0.2, 00:00:43
C 10.93.1.16/28 is directly connected, Serial0/1/0
B 10.95.2.7/32 [200/51] via 10.93.2.18, 00:00:38
O 10.95.1.4/32 [110/51] via 10.93.1.2, 00:26:50, Serial0/0/1
B 10.95.2.6/32 [200/51] via 10.93.2.2, 00:00:38
O 10.95.1.5/32 [110/51] via 10.93.1.18, 00:26:50, Serial0/1/0
O 10.89.1.0/28 [110/51] via 10.93.1.2, 00:26:50, Serial0/0/1
B 10.89.2.0/28 [200/51] via 10.93.0.2., 00:00:38
B 10.95.2.3/32 [200/0] via 10.93.0.2, 00:00:43
B 10.93.2.0/28 [200/0] via 10.93.0.2, 00:00:43
C 10.95.1.2/32 is directly connected, Loopback0
C 10.93.1.0/28 is directly connected, Serial0/0/1
C 10.93.0.0/28 is directly connected, FastEthernet0/0.301
O 10.89.1.48/28 [110/51] via 10.93.1.2, 00:26:50, Serial0/0/1
B 10.89.2.48/28 [200/51] via 10.93.2.18, 00:00:39
O 10.89.1.32/28 [110/51] via 10.93.1.2, 00:26:50, Serial0/0/1
B 10.93.2.32/28 [200/51] via 10.93.2.18, 00:00:39
B 10.89.2.32/28 [200/51] via 10.93.2.18, 00:00:39
O 10.93.1.32/28 [110/51] via 10.93.1.18, 00:26:51, Serial0/1/0
[110/51] via 10.93.1.2, 00:26:51, Serial0/0/1
Шаг 7
Проверьте связность стенда.
r1#ping 10.89.2.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.89.2.1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 4/4/4 ms
r6#ping 10.89.1.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.89.1.1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 4/4/4 ms
157
Лабораторная работа 16 Настройка полносвязного IBGP
соседства
Цель работы:
Настроить на маршрутизаторах стенда посносвязное IBGP соседство.
Схема стенда:
Схема соединений маршрутизаторов в лабораторном стенде для
выполнения лабораторной работы № 16 представлена на рисунке 16.
10.89.1.48/28
10.89.1.32/28
10.89.1.16/28
10.89.1.0/28
Fe0/1.814
Fe0/1.811
Fe0/1.812
Fe0/1.813
10.89.2.112/28
R2 R3
R5R4 R6 R7
10.89.2.96/28
10.89.2.80/28
10.89.2.64/28
10.89.2.48/28
10.89.2.32/28
10.89.2.16/28
10.89.2.0/28
Fe0/1.824
Fe0/1.821
Fe0/1.822
Fe0/1.823
Fe0/1.825
Fe0/1.826
Fe0/1.827
Fe0/1.828
10.89.1.112/28
10.89.1.96/28
10.89.1.80/28
10.89.1.64/28
Fe0/1.815
Fe0/1.816
Fe0/1.817
Fe0/1.818
1
0
.
9
3
.
2
.
0
/
2
8
1
0
.
9
3
.
2
.
1
6
/
2
8
1
0
.
9
3
.
1
.
0
/
2
8
1
0
.
9
3
.
1
.
1
6
/
2
8
S0/0/0S0/0/0
S0/0/1 S0/1/0
S0/0/0S0/0/0
S0/1/0S0/0/1
Lo0 10 .95.1.5/32
Lo0 10 .95.1.2/32
Lo0 10 .95.1.4/32
Lo0 10 .95.2.3/32
Lo0 10 .95.2.7/32Lo0 10 .95.2.6/32
Fe0/0 Fe0/0 Fe0/0 Fe0/0
10.93.1.32/28 10.93.2.32/28
Fe0/0 Fe0/0
10.93.0.0/28
AS 65010
OSPF
ISP1 ISP2
Fe0/1.322
Fe0/1.321
Fe0/1.312
Fe0/1.311
Fe1/0/1.311
Fe1/0/1.321
Fe1/0/1.312
Fe1/0/1.322
AS 65001 AS 65002

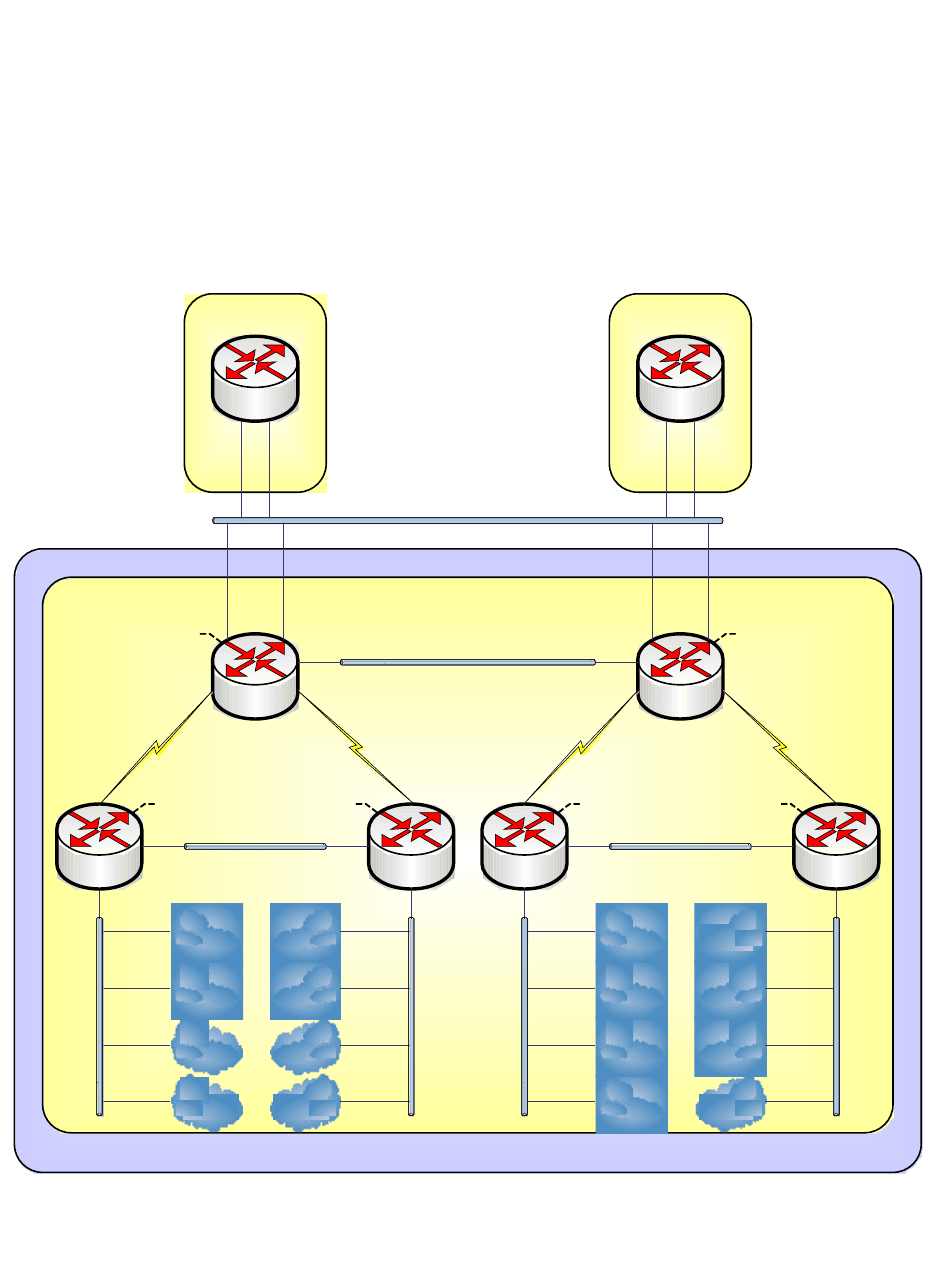

Рисунок 16 – Структурная схема стенда лабораторной работы №16
158
Список основных команд необходимых для выполнения лабораторной
работы приводится в таблице 16.
Таблица 16 – Основные команды для лабораторной работы № 16
Команда Описание
(config-router)# neighbor ip-address
update-source interface-type interface-
number
Описание номера и типа интерфейса
от имени которого будут
установлены соседские отношения.
159
Задание 1. Запуск протокола BGP на маршрутизаторах стенда
В этом задании необходимо запустить протокол IBGP на
маршрутизаторах R2-R7.
Шаг 1
На маршрутизаторах R2 и R3 посмотрите параметры работы протокола
BGP.
r2#show ip bgp summary
BGP router identifier 10.95.1.2, local AS number 65010
BGP table version is 36, main routing table version 36
19 network entries using 2223 bytes of memory
21 path entries using 1092 bytes of memory
5/4 BGP path/bestpath attribute entries using 620 bytes of memory
2 BGP AS-PATH entries using 48 bytes of memory
0 BGP route-map cache entries using 0 bytes of memory
0 BGP filter-list cache entries using 0 bytes of memory
BGP using 3983 total bytes of memory
BGP activity 25/6 prefixes, 30/9 paths, scan interval 60 secs
Neighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd
172.16.1.1 4 65001 25 23 36 0 0 00:11:48 2
172.16.1.17 4 65002 25 23 36 0 0 00:11:48 2
Как видно из примера протокол BGP функционирует только между
маршрутизаторами R2 – ISP1, 2 и R3 – ISP1, 2.
Шаг 2
Настройте полносвязное IBGP соседство между маршрутизаторами AS
65010. Установку соседских отношений между маршрутизаторами необходимо
производить от имени IP адресов интерфейсов Lo0.
Шаг 3
Опишите в процессе маршрутизации BGP 65010 все сети
присутствующие на маршрутизаторах.
Шаг 4
Посмотрите, параметры работы протокола BGP на маршрутизаторах
стенда.
r2#show ip bgp summary
BGP router identifier 10.95.1.2, local AS number 65010
BGP table version is 100, main routing table version 100
33 network entries using 3861 bytes of memory
48 path entries using 2496 bytes of memory
7/2 BGP path/bestpath attribute entries using 868 bytes of memory
2 BGP AS-PATH entries using 48 bytes of memory
0 BGP route-map cache entries using 0 bytes of memory
0 BGP filter-list cache entries using 0 bytes of memory
BGP using 7273 total bytes of memory
160
