Шаг 5
Откройте окно «Motor» (Двигатель). Установите «Control Function» (Функция управления)
– Direct starter (Прямой пускатель).

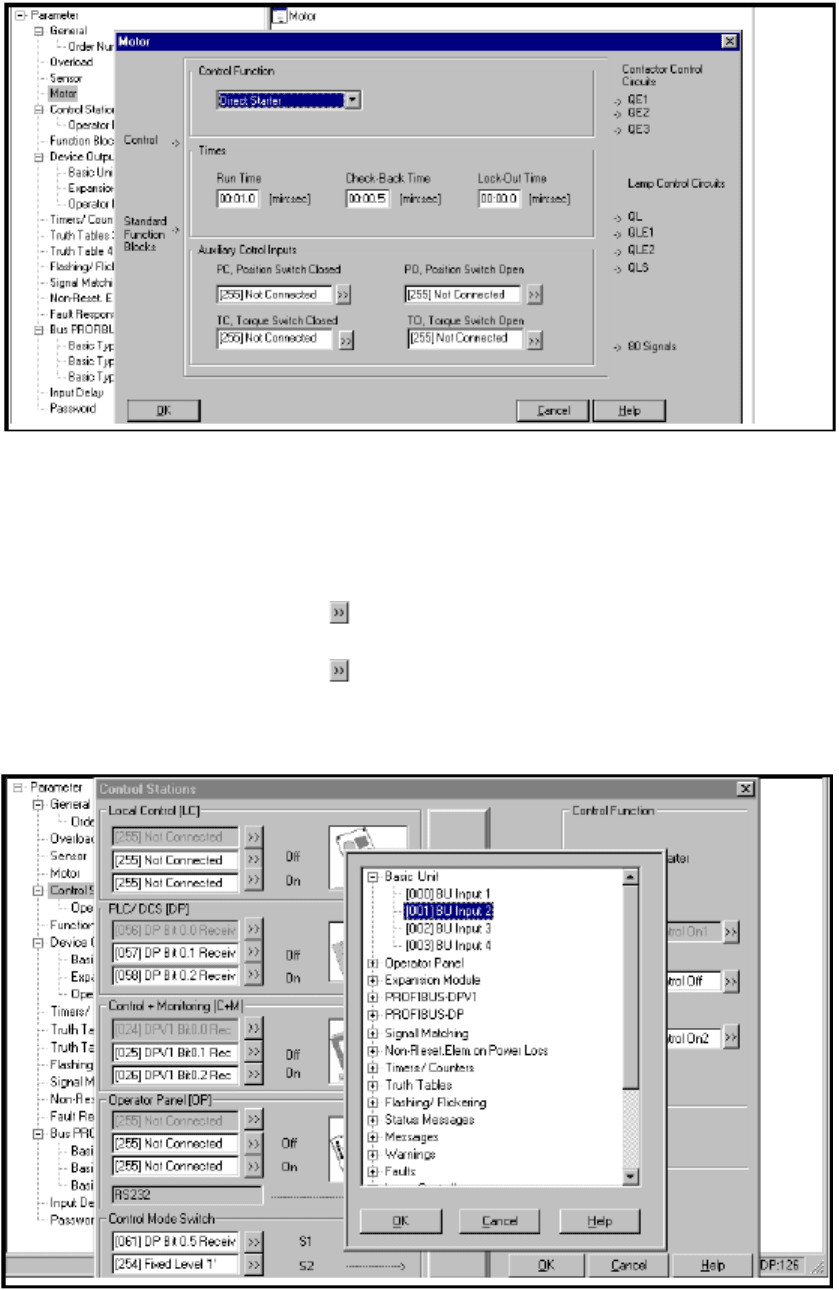

Рис. 79. Установка параметров в окне «Двигатель»
Шаг 6
Откройте окно «Control stations» (Регистры управления). Здесь вы назначаете кнопки
управления на «Local control station» (Регистр местного управления). Для этого выполните
следующее:
1. Щелкните мышью на кнопке слева от надписи «Off». В открывшемся окне выберите
Вход 2 Основного модуля (Basic unit Input 2) – для команды «Стоп».
2. Щелкните мышью на кнопке слева от надписи «On». В открывшемся окне выберите
Вход 1 Основного модуля (Basic unit Input 1) – для команды «Старт».
Остальные уставки оставьте такими как они установлены «по умолчанию».
Рис. 80. Установка параметров в окне «Регистры управления»
Окно «Регистры управления» теперь выглядит следующим образом:

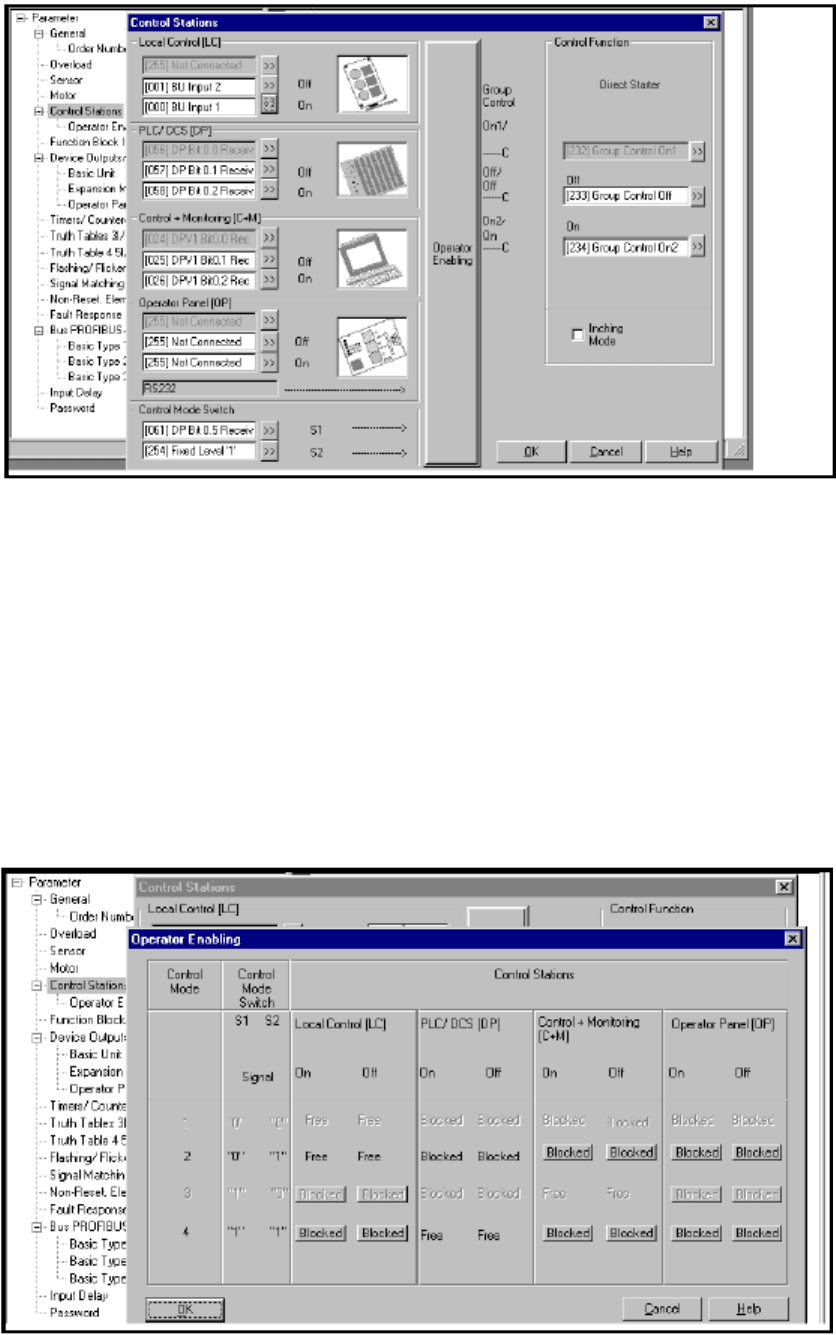

Рис. 81. Параметры, установленные в окне «Регистры управления»
Шаг 7
В окне «Регистры управления» нажмите большую кнопку «Operator enabling» (Выбор
разрешения регистров управления) и откроется соответствующее окно. В примере
активны режимы управления 2 и 4.
- Режим 2 означает:
Местное управление доступно. Автоматическое управление заблокировано.
- Режим 4 означает:
Местное управление заблокировано. Автоматическое управление доступно.
Пункты «Control + Monitoring Station [C+M]» и «Operator Panel [OP]» должны быть
заблокированы.
Здесь Вы также можете принять параметры «по умолчанию».
Рис. 82. Окно «Выбор регистра управления»
Шаг 8
Откройте окно «Function Block Inputs» (Входы Функционального Блока). Назначте вход 4
функциональному блоку «Check-Back Signal Test» (Щелкните мышью на кнопке рядом
с функцией CST, и в открывшемся окне выберите Вход 4 Основного модуля (Basic unit
Input 4)).

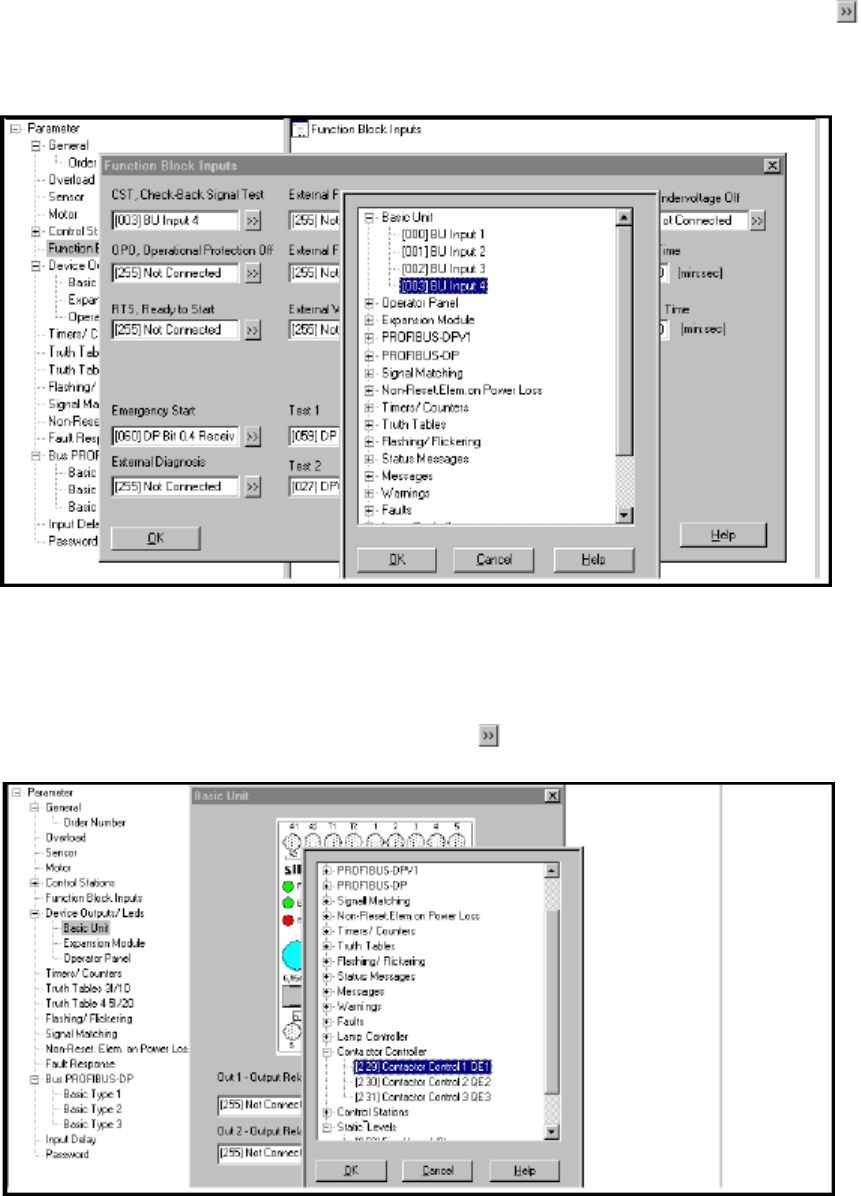

Рис. 83. Параметрирование функционального блока CST
Шаг 9
В окне «Device Outputs/LEDs» (Выходы / Светодиоды устройства) выберите «Basic unit»
(Основной модуль). Назначьте выход управления контактором QE1 на выходное реле
OUT1. Для этого щелкните мышью на кнопке рядом с выходом OUT1, и в
открывшемся окне выберите выход «Contactor Control QE1».
Рис. 84. Параметрирование выходного реле
Шаг 10
Откройте окно «Bus PROFIBUS-DP» (Шина PROFIBUS-DP). Установите адрес
устройства = 3.

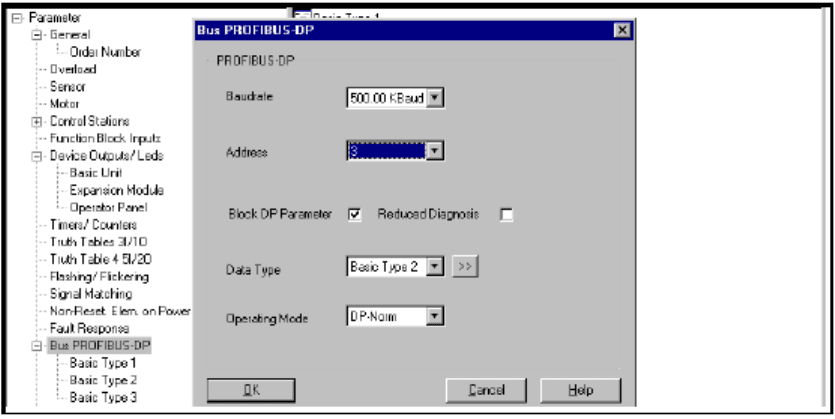

Рис. 85. Окно установки свойств шины PROFIBUS-DP
Вы ввели все параметры для данного примера – двигатель с прямым пускателем.
Сохраните параметры в файл на жесткий диск или дискету и перекачайте их в устройство
SIMOCODE-DP.
Запись параметров
Эта запись также доступна в программах Win-SIMOCODE-DP/Professional и Win-
SIMOCODE-DP/Smart в папке Examples (Примеры) в файле ENGEXA.smc. Список ниже
показывает только те параметры, которые отличаются от параметров «по умолчанию».
Sensor:
Sensor Type PTC Binary
Control Stations:
LC-Off Basic Unit, Input 2
LC-On2 Basic Unit, Input 1
Function Block Inputs:
CST – Check-Back Signal Test Basic Unit, Input 4
Basic Unit:
Relais Output 1 Contactor Control QE1.
