«ПКФ «Техновек», OOO

Характеристика ЗДШР 65-210М ЗДШР 100-210М

Температура рабочей среды, °С, не более 100

Климатическое исполнение

по ГОСТ 15150-69

УХЛ1

Контроль положения диска по указателю

Присоединение к трубопроводу фланцевое

Показатели надежности

Полный срок службы, лет, не менее 15

Полный средний ресурс, циклов, не менее 1800

Наработка на отказ, циклов, не менее 600

Средний срок службы до капитального ремонта, лет, не менее 5

Присоединительные размеры фланцев задвижек – по РД 26-16-40-89/ГОСТ 28919-91

Вентиль угловой –

ВУ1 50х14К1(К2)

Угловой вентиль предназначен для перекрытия

жидких и газообразных сред во всем рабочем диа-

пазоне давлений от 0 до 14 МПа. Устанавливает-

ся в штангонасосную арматуру устья скважины.

По присоединительным размерам и характери-

стикам полностью соответствует стандартным

вентилям, однако имеет ряд особенностей, повы-

шающих его эксплуатационные характеристики.

Седло вентиля изготовлено из высокопрочной из-

носостойкой керамики, сам запорный элемент име-

ет комбинированное уплотнение (тефлон + нержа-

веющая сталь) чем исключается пропуск газа через

запорный элемент.

Прижатие пробки к седлу по плоскости исключает

обрыв пробки со штока в момент открытия вентиля,

как это происходит с вентилями игольчатого типа.

Прижатие пробки к седлу производится с тарирован-

ным усилием, за счет пакета тарельчатых пружин. Этим

гарантируется, что усилие прижима не превысит допус-

тимое, что в свою очередь обеспечивает многократное

(не менее 10 тыс. циклов) открытие-закрытие вентиля.

Основные элементы вентиля, имеющие контакт с

рабочей средой, изготовлены из высоколегирован-

ных сталей и сплавов.

Применение вентиля с таким набором конструктив-

ных решений позволяет сократить расходы на экс-

плуатацию, обслуживание и ремонт.

Характеристика

Максимальное рабочее давление, МПа (кг/см

): 14 (140)

Условный проход D

, мм 50/26

Температура окружающей среды, °C -60...+48

Присоединительная резьба НКТ60

Габаритные размеры, мм 360..395х210х210

Масса, кг 7

Гарантийный срок эксплуатации, лет 3

Общий срок эксплуатации, лет 15

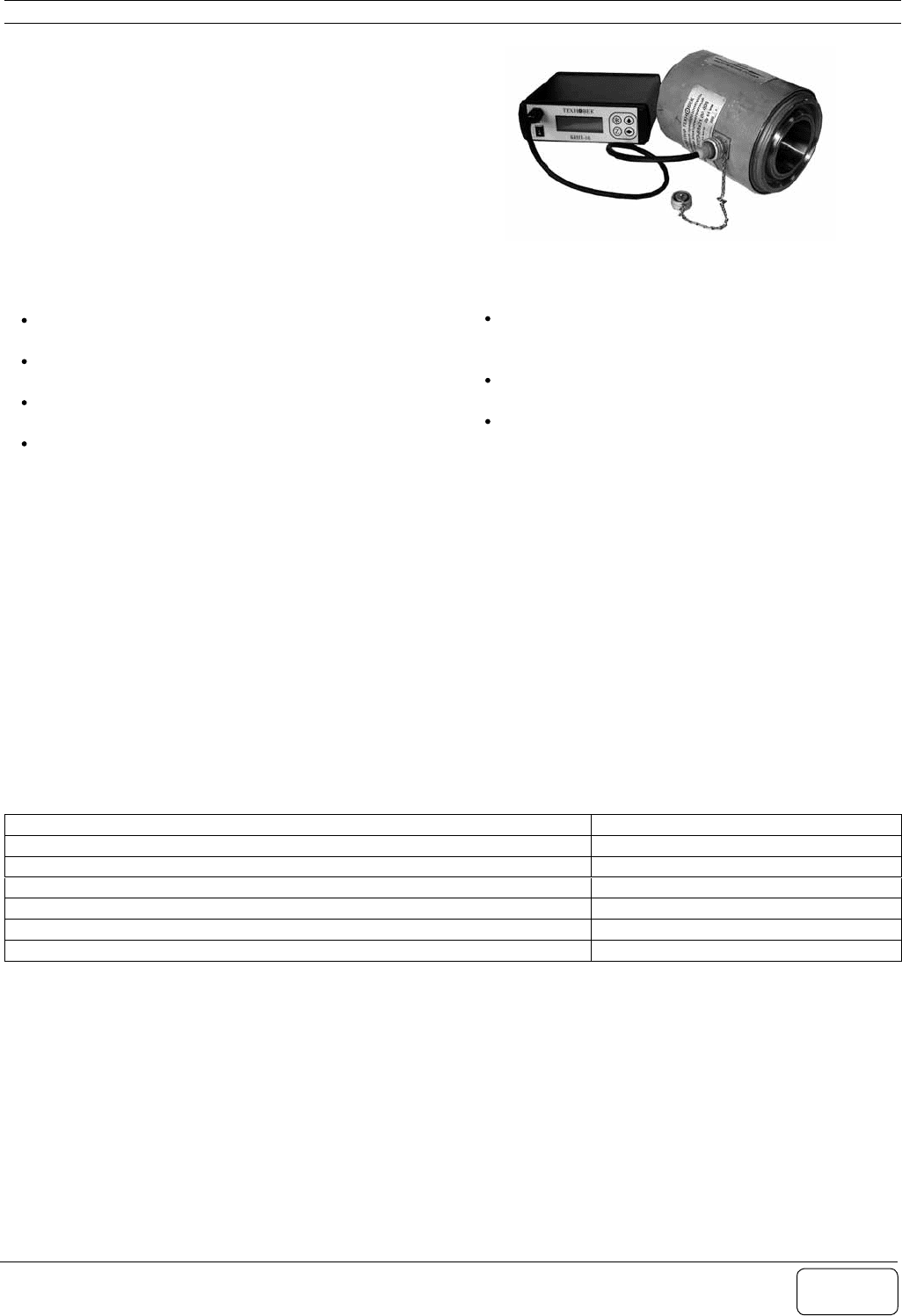

Комплексы расходомерные:

КР 65(32)х21, КР1 65(32)х21, КР2 65(32)х21

Назначение:

КР 65(32)х21 – измерение мгновенных значений

объемного расхода электропроводящих жидкостей,

преимущественно нефтепромысловых сточных вод

системы ППД. Вывод информации на индикатор вто-

ричного прибора. Ведение журнала измерений в па-

мяти прибора (расход, дата, время).

КР1 65(32)х21 – измерение мгновенных и сумми-

рованных за заданный период времени значений

объемного расхода электропроводящих жидкостей,

134

ОМПОЗИТ

АТАЛОГ

НЕФТЕГАЗОВОГО ОБОРУДОВАНИЯ

И УСЛУГ – 2 ВЫПУСК

2007

«ПКФ «Техновек», OOO

преимущественно нефтепромысловых сточных вод

системы ППД. Вывод информации на индикатор вто-

ричного прибора. Ведение журнала измерений в па-

мяти прибора (расход, дата, время).

КР2 65(32)х21 – измерение мгновенных и сумми-

рованных за заданный период времени значений

объемного расхода электропроводящих жидкостей,

преимущественно нефтепромысловых сточных вод

системы ППД. Вывод информации на индикатор и те-

леметрию.

Особенности и преимущества:

Широкий диапазон рабочих давлений (Р<21

Мпа);

Постоянный коэффициент преобразования для

всех преобразователей;

Измерение агрессивных, абразивных и вязких

жидкостей;

Работа при наличии нефтяной пленки на электродах;

Работа при высокой неоднородности потока жид-

кости, вблизи изгибов трубопровода, дросселей,

обратных клапанов и задвижек;

Отсутствие в проточном тракте датчика элемен-

тов конструкции, перегораживающих поток.

Потери давления не превышают потерь в трубо-

проводе эквивалентной длины.

Арматура устьевая нагнетательная:

АНК1(АНК1Ш)-65(80,100)х21(14,35)К1(К2)

ТУ 3665-009-49652808-2004

Арматура предназначена для герметизации нагне-

тательных скважин, регулирования режима их экс-

плуатации.

Арматура оснащена надежными, легкоуправляемы-

ми и высокогерметичными дисковыми задвижками.

Отсутствие свободного объема в задвижках этого

типа исключает возможность попадания и замерза-

ния воды во внутренней полости корпуса задвижки.

Используемые сплавы и материалы обеспечивают

высокую стойкость против износа и коррозии.

По желанию заказчика арматура может быть

оснащена надежными, легкоуправляемыми и вы-

сокогерметичными задвижками ЗД 65-210М или

ЗДШ 65-210М.

Характеристика

Максимальное рабочее давление, МПа (кг/см

): 14 (140)/21(210)/35(350)

Условный проход ствола елки, мм 65, 80, 100

Условный проход боковых отводов, мм 65, 80, 100

Температура окружающей среды, °С -60...+48

Диаметр подвешиваемого трубопровода, мм НКТ73, 89, 114, В73

Масса, кг 820*

* – в зависимости от комплектации

Арматура фонтанная:

АФК1Ш-65(80,100)х14(21,35)К1(К2)

ТУ 3665-009-49652808-2004

Арматура предназначена для герметизации фон-

танных скважин, регулирования режима их эксплуа-

тации, установки ЭЦН, присоединения устройств для

исследования скважин и проведения технологических

операций.

По желанию заказчика арматура может быть

оснащена надежными, легкоуправляемыми и вы-

сокогерметичными задвижками ЗД 65-210М или

ЗДШ 65-210М.

Отсутствие свободного объема в задвижках этого

типа – гарантия от пропадания и замерзания воды.

Используемые сплавы и материалы обеспечивают

высокую стойкость против износа и коррозии.

Отсутствие сварных соединений.

Может трансформироваться в вариант АНК.

Отличительные особенности по сравнению с имеющимися арматурами:

Применение надежных высокогерметичных задви-

жек ЗД 65-210М и ЗДШ 65-210М.

Уменьшенные габаритные размеры, что упрощает

обслуживание скважины и снижает вероятность за-

мерзания.

Не имеет сварных соединений.

135

ОМПОЗИТ

АТАЛОГ

НЕФТЕГАЗОВОГО ОБОРУДОВАНИЯ

И УСЛУГ – 2 ВЫПУСК

2007

«ПКФ «Техновек», OOO

Характеристика

Максимальное рабочее давление, МПа (кг/см

): 14(140)/21(210)/35(350)

Условный проход, мм 65, 80, 100

Температура окружающей среды, °С -60...+48

Диаметр подвешиваемого трубопровода, мм НКТ73, 89, 114

Масса, кг 860*

* – в зависимости от комплектации

Комплект устьевой –

АФК3Б-65х35К1(К2)-КУ

ТУ 3665-009-49652808-2004

Комплект устьевой предназначен для гермети-

зации газовых скважин, регулирования режима их

эксплуатации, и присоединения устройств для ис-

следования скважин и проведения технологических

операций.

Комплект устьевой оснащен надежными, легко-

управляемыми и высокогерметичными задвижками

ЗД 65-350М. Отсутствие свободного объема в за-

движках этого типа обеспечивает гарантию от по-

падания и замерзания воды. Используемые сплавы

и материалы обеспечивают высокую стойкость про-

тив износа и коррозии.

Характеристика

Максимальное рабочее давление, МПа (кг/см

): 35 (350)

Условный проход, мм 65

Температура окружающей среды, °С -60...+48

Диаметр подвешиваемого трубопровода, мм НКТ73

Масса, кг 1450

Блок напорной гребенки предназначен для распре-

деления, измерения расхода и давления технологиче-

ской воды, закачиваемой в нагнетательные скважины

системы поддержания пластового давления.

Состоит из двух помещений: технологического и ап-

паратурного.

Технологическое помещение блока гребенки имеет

взрывозащищенное исполнение В1-6.

В технологическом помещении размещены:

Обогреватель; распределительный коллектор с за-

порной арматурой; высоконапорные водоводы, в ко-

торые поступает вода из распределительного коллек-

тора; дренажный коллектор с запорной арматурой.

Помещение изготовлено из трехслойных панелей

типа «сэндвич» толщиной 50 мм. Днище рамы утепле-

но минеральной ватой.

Полы под трубопроводами выполнены в экологиче-

ски чистом варианте.

Блок гребенки имеет различные модификации

в зависимости от:

количества высоконапорных водоводов;

наличия или отсутствия второй задвижки после

датчика расхода ППРЭ;

наличия или отсутствия дренажной линии;

наличия или отсутствия блока аппаратного поме-

щения;

системы вентиляции;

наличия обогрева помещения.

Принцип работы:

Вода из трубопровода по распределительному кол-

лектору поступает в гребенку. Из распределитель-

ного коллектора через открытые задвижки жидкость

по высоконапорным водоводам поступает к нагнета-

тельным скважинам. На высоконапорных водоводах

установлены датчики расхода типа «ППРЭ». Выход-

ной сигнал датчика поступает по кабельной линии

на вторичный преобразователь БИС-8 комплекса

КР1-65(32) по каждой линии, обеспечивая при этом

накопление информации об объемах протекающей

жидкости и передачу их в систему телемеханики. При

необходимости имеется возможность замерить теку-

щий расход жидкости по каждой линии отдельно.

Установки изготавливаются со множеством кон-

структивных исполнений в зависимости от комплек-

тации и требований заказчика. Конструкцией преду-

смотрены полы с уклоном в желоб, по которому стоки

от мытья полов и проливов во время ремонта удаля-

ются за пределы блока.

Блок напорной гребенки – БГ
