«СКБ СПА», ОАО

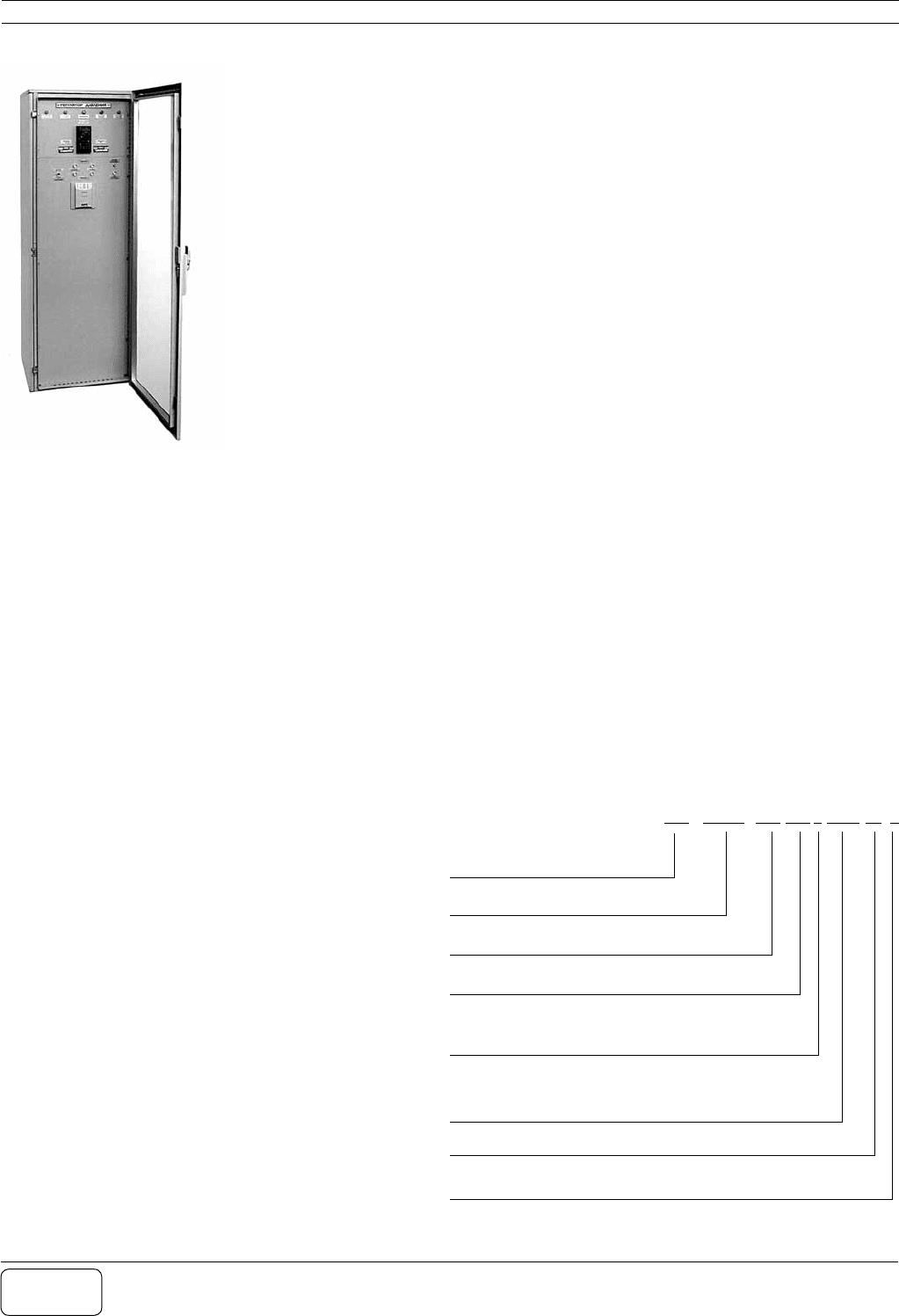

Система управления поворотными затворами для регулирования давления
в узлах учета нефти СУ-96
Код ОКП 42 1841
ТУ 4218-026-00229837-96
Для поддержания давления на
выходе узла учета не ниже опреде-
ленного значения, обеспечиваю-
щего оптимальный режим работы
турбин ных расходомеров. В состав
системы входят: датчик давления,
устройство регулирующее УР и
электрические исполнительные
механизмы МЭО во взрывозащи-
щенном исполнении с номиналь-
ным крутящим моментом 630 Н·м.
Устройство регулирующее УР-96
устанавливается в операторной.
Основной регулирующий прибор
– регулирующий микропроцессор-
ный контроллер Micro PLC фир-
мы Schneider Electric. Устройство
имеет источник бесперебойного
питания, обеспечивающий рабо-
ту приборов устройства в 1 часа в
случае непредвиденного исчезно-
вения напряжения питания.
Система автоматического управления в аппарате
воздушного охлаждения «сырого» газа
с рециркуляцией воздуха СУ-99
Код ОКП 42 1841
СНЦИ.421413.011 ТУ
Для автоматического регулирования
температуры «сырого» газа на выхо-
де аппарата воздушного охлаждения
(АВО) по минимальной температуре
стенок теплообменных труб по двум
контурам: основному – за счет изме-
нения частоты вращения вентилято-
ров; контуру рециркуляции – за счет
изменения степени открытия жалюзи.
В состав системы входят: датчики тем-
пературы, устройство регулирующее
УР, шкаф управления ШУ и энергетиче-
ские исполнительные механизмы МЭО
во взрывозащищенном исполнении
с номинальным крутящим моментом
250 Н·м. Устройство регулирующее
УР-99 устанавливается в операторной
и в нем размещаются приборы, осу-
ществляющие функции управления
системой. Шкаф управления ШУ-99
устанавливается в необслуживаемом
помещении с температурой от – 10
до + 50 °С. Система обеспечивает из-
мерение и индикацию значений тем-
ператур при отключении напряжения
питания на время до 1 часа.
ЭЛЕКТРИЧЕСКИЕ ИСПОЛНИТЕЛЬНЫЕ МЕХАНИЗМЫ (ЭИМ)
ВО ВЗРЫВОЗАЩИЩЕННОМ ИСПОЛНЕНИИ
Код ОКП 42 1851
Структура условного обозначения взрывозащищенных механизмов
ХХХ – ХХХХХ / ХХХ-ХХХ Х-ХХХХ-ХХ -Х
Тип механизма:
МЭО – однооборотный
МЭМ – многоборотный
МЭП – прямоходный
Крутящий момент, Н⋅м – для МЭО и МЭМ;
усилие на выходном органе, Н – для МЭП
Время полного хода выходного органа, с
Полный ход выходного органа:
обороты – для МЭО и МЭМ;
мм – для МЭП
Тип блока сигнализации положения
выходного органа:
У – токовый, И – индуктивный, Р – реостатный
М – блок концевых выключателей БКВ
Категория защиты
взрывозащищенного исполнения
Год разработки
Электрическое питание:
О – однофазное исполнение, отсутствие
буквенного обозначения – трехфазное
исполнение
114
K
ОМПОЗИТ
АТАЛОГ
НЕФТЕГАЗОВОГО ОБОРУДОВАНИЯ
И УСЛУГ – 2 ВЫПУСК
2007
«СКБ СПА», ОАО
ЭИМ во взрывозащищенном исполнении предназначены для
управления рабочими органами регулирующей и запорно-ре-
гулирующей арматуры или другими технологическими устрой-
ствами, размещенными в зонах, где возможно образование
взрывоопасных смесей. Область применения – системы ав-
томатического регулирования технологическими процессами
различных отраслей промышленности (добыча и транспорти-
ровка нефти и газа, подготовка и переработка нефти, техно-
логические процессы в химической и фармацевтической про-
мышленности и др.). Для механизмов во взрывозащищенном
исполнении нашей организацией были разработаны и освоены
в производстве двигатели синхронные низкооборотные малой
мощности во взрывозащищенном исполнении ДСТР 112-IIВТ4 и
ДСТР 135 -IIBT4 и блок сигнализации положения БСПТ-26 с ис-

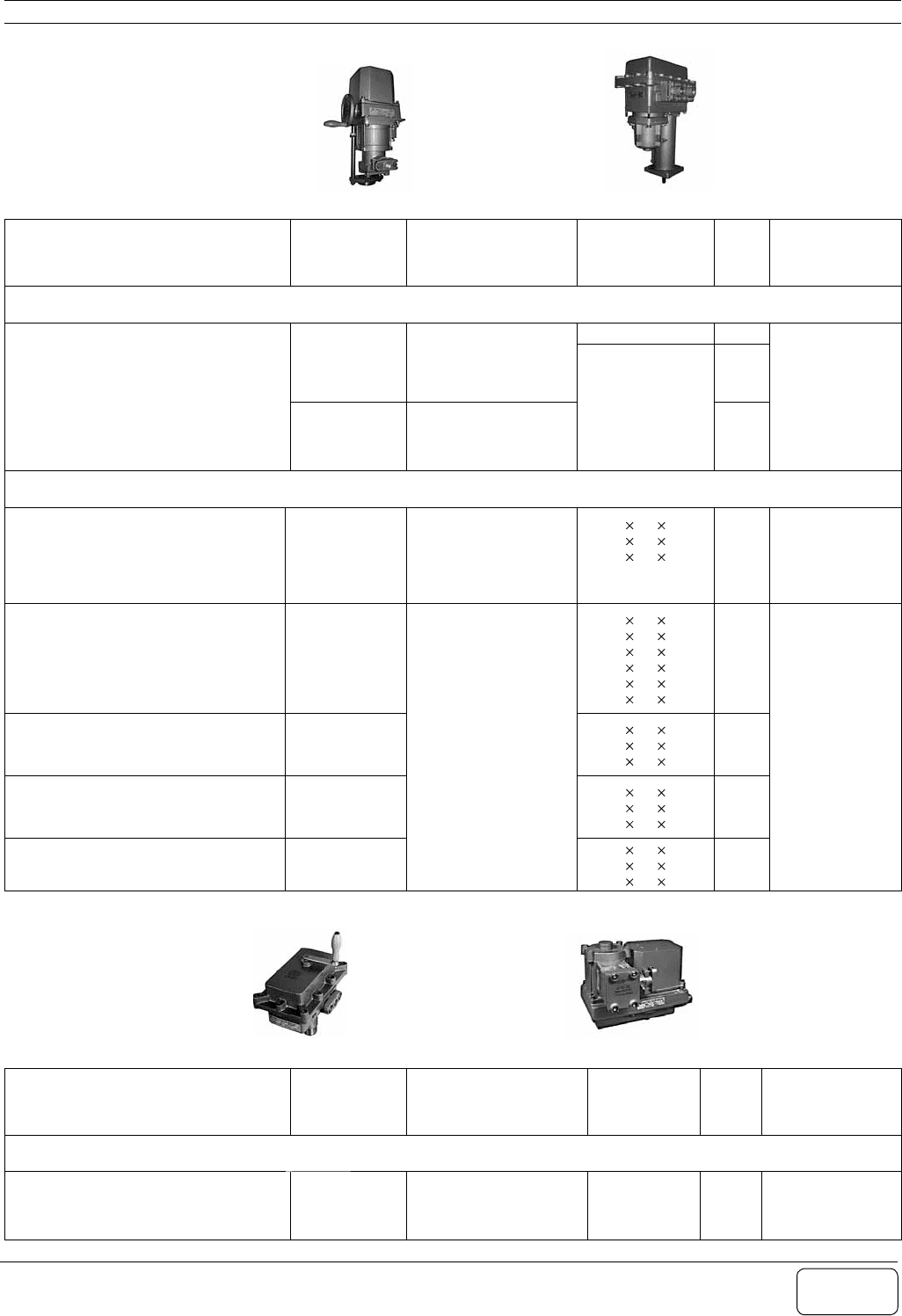

Механизмы МЭО во фланцевом исполнении
МЭО-40-IIВТ4-93 МЭО-250-IIВТ4-93 МЭО-2000-IIВТ4-93
Наименование
изделия
Потреб-
ляемая
мощность, Вт
Тип двигателя
и управляющего
устройства
Габаритные
размеры,
мм
Масса
кг
Тип блока
сигнализации
положения вы-
ходного органа
ТУ 311-92 СНЦИ.421311.006 ТУ
Сертификат соответствия № РОСС RU.ГБ04.В00246
Группа МЭО 16
МЭО-16/10-0,25-IIBT4-93
МЭО-16/25-0,63-IIBT4-93
МЭО-40/10-0,25-IIВТ4-93
МЭО-40/25-0,63-IIВТ4-93
МЭО-40/25-0,25-IIBT4-93
МЭО-40/63-0,63-IIBT4-93
110
ДСТР-112-IIBT4
(380 В)
ФЦ-0626, ФЦ-0620,
БОР-2
346х260х185 10 БСПТ-26
190
110
МЭО-16/10-0,25-IIBT4-93-О
МЭО-16/25-0,63-IIBT4-93-О
МЭО-40/25-0,25-IIBT4-93-О
МЭО-40/63-0,63-IIBT4-93-О
110
ДСТР-112-IIBT4
(220 В)
БОР-1
Группа МЭО 250
МЭО-40/10-0,25-IIBT4-93
МЭО-40/25-0,63-IIBT4-93
МЭО-100/25-0,25-IIBT4-93
МЭО-100/63-0,63-IIBT4-93
МЭО-250/63-0,25-IIBT4-93
МЭО-250/160-0,63-IBT4-93
240
ДСТР-135-2,5-IIBT4
(380 В)
ФЦ-0626, ФЦ-0620,
БОР-2
435х320х320 32
БСПТ-26
МЭО-100/10-0,25-IIBT4-93
МЭО-100/25-0,63-IIBT4-93
МЭО-250/25-0,25-IIBT4-93
МЭО-250/63-0,63-IIBT4-93
430
ДСТР-135-6,0-IIBT4
(380 В)
ФЦ-0626, ФЦ-0620,
БОР-2
435х320х320 35
МЭО-630/63-0,25-IIBT4-93
МЭО-630/160-0,63-IIBT4-93
435х400х345 45
Группа МЭО 500
МЭО-500/40-0,25-IIВТ4-93
МЭО-500/100-0,63-IIВТ4-93
МЭО-500/63-0,25-IIBT4-93
МЭО-500/160-0,63-IIBT4-93
430
ДСТР-135-6,0-IIBT4
(380 В)
ФЦ-0626, ФЦ-0620,
БОР-2
435х320х320 38
БСПТ-26
МЭО-1000/63-0,25-IIВТ4-93
МЭО-1000/160-0,63-IIВТ4-93
550
ДСТР-135-7,7-IIBT4
(380 В)
ФЦ-0626, ФЦ-0620,
БОР-2
435х400х345 45
Группа МЭО 2000
МЭО-2000/63-0,25-IIВТ4-93
430
ДСТР-135-IIВТ4
(380 В)
ФЦ-0613
630х520х550 160 БСПТ-26
МЭО-1000/10-0,25-IIВТ4-93
МЭО-2000/16-0,25-IIВT4-93
МЭО-2000/40-0,63-IIВT4-93
370
АИМ-М63А4 IIBT4
(380 В)
ФЦ-0613
630х520х550 160 БСПТ-26
550
АИМ-М63В4 IIBT4
(380 В)
ФЦ-0613
кробезопасными цепями, обеспечивающий формирование кон-
тактных сигналов от четырех микропереключателей, установ-
ленных на механизме для ограничения в крайних и сигнализации
в промежуточных положениях выходного органа механизма и
формирование токового сигнала 4-20 мА, пропорционального
положению выходного органа. В механизмах с потребляемой
мощностью более 500 Вт применяются асинхронные двигатели
серии АИМ во взрывозащищенном исполнении
. Рабочий диапа-
зон температур от –50 до +50°С, при этом допустимо кратковре-
менное использование механизмов при температуре до -60°С.
Есть исполнения на минимальную температуру – 60°С. Степень
защиты оболочки механизмов по ГОСТ 14254 – IP54 обеспечи-
вает работу механизмов при наличии в окружающей среде пыли
и брызг воды.
115
K
ОМПОЗИТ
АТАЛОГ
НЕФТЕГАЗОВОГО ОБОРУДОВАНИЯ
И УСЛУГ – 2 ВЫПУСК
2007
«СКБ СПА», ОАО
Механизмы МЭО в рычажном (на лапах) исполнении
МЭО-250-IIВТ4-95 МЭО-630-IIВТ4-95 МЭО-2000-IIАТ3-93
Наименование
изделия
Потреб-
ляемая
мощность,
Вт
Тип двигателя
и управляющего
устройства
Габаритные
размеры,
мм
Масса
кг
Тип блока сигна-
лизации положе-
ния выходного
органа
ТУ 311-92 СНЦИ.421311.006 ТУ
Сертификат соответствия № РОСС RU.ГБ04.В00246
Группа
МЭО 16
МЭО-16/10-0,25-IIBT4-93
МЭО-16/25-0,63-IIBT4-93
МЭО-40/10-0,25-IIВТ4-93
МЭО-40/25-0,63-IIВТ4-93
МЭО-40/25-0,25-IIBT4-93
МЭО-40/63-0,63-IIBT4-93
110
ДСТР-112-IIBT4
(380 В)
ФЦ-0626, ФЦ-0620,
БОР-2
346х260х185 10 БСПТ-26
190
110
МЭО-16/10-0,25-IIBT4-93-О
МЭО-16/25-0,63-IIBT4-93-О
МЭО-40/25-0,25-IIBT4-93-О
МЭО-40/63-0,63-IIBT4-93-О
110
ДСТР-112-IIBT4
(220 В)
БОР-1
Группа
МЭО 250
МЭО-40/10-0,25-IIBT4-95
МЭО-40/25-0,63-IIBT4-95
МЭО-100/25-0,25-IIBT4-95
МЭО-100/63-0,63-IIBT4-95
МЭО-250/63-0,25-IIBT4-95
МЭО-250/160-0,63-IBT4-95
240
ДСТР-135-2,5-IIBT4
(380 В)
ФЦ-0626, ФЦ-0620,
БОР-2
435х325х350 32
БСПТ-26
МЭО-100/10-0,25-IIBT4-95
МЭО-100/25-0,63-IIBT4-95
МЭО-250/25-0,25-IIBT4-95
МЭО-250/63-0,63-IIBT4-95
430
ДСТР-135-6,0-IIBT4
(380 В)
ФЦ-0626, ФЦ-0620,
БОР-2
435х325х350 35
МЭО-630/63-0,25-IIBT4-95
МЭО-630/160-0,63-IIBT4-95
435х390х430 45
Группа
МЭО 500
МЭО-500/40-0,25-IIВТ4-95
МЭО-500/100-0,63-IIВТ4-95
МЭО-500/63-0,25-IIBT4-95
МЭО-500/160-0,63-IIBT4-95
430
ДСТР-135-6,0-IIBT4
(380 В)
ФЦ-0626, ФЦ-0620,
БОР-2
435х320х345 38
БСПТ-26
МЭО-1000/63-0,25-IIВТ4-95
МЭО-1000/160-0,63-IIВТ4-95
550
ДСТР-135-7,7-IIBT4
(380 В)
ФЦ-0626, ФЦ-0620,
БОР-2
435х400х345 45
Группа
МЭО 2000
МЭО-1600/10-0,25-IIВT4-95
МЭО-2000/16-0,25-IIВT4-95
550
АИМ-М63В4 IIBT4
(380 В)
ФЦ-0613
630х530х550 160 БСПТ-26
ТУ 311-92 СНЦИ.421311.009 ТУ
Сертификат соответствия № РОСС RU.ГБ04.В00182
Группа
МЭО 100000
МЭО-2000/16-0,25У-IIАT3-93
МЭО-2000/40-0,63У-IIАT3-93
580
АИМ-М63В4 IIBT4
(380 В)
ФЦ-0610, БОР-3
630х530х550 160
БСПТ-26
МЭО-4000/12-0,25У-IIАT3-93
МЭО-4000/30-0,63У-IIАT3-93
1450
АИМ-М80А4 IIBT4
(380 В)
ФЦ-0613
860х640х605 270
БСПТ-26
МЭО-10000/8-0,25У-IIАT3-93
МЭО-10000/20-0,63У-IIАT3-93
3700
АИМ-М100S4 IIBT4
(380 В)
ФЦ-0613
980х730х750 500
116
K
ОМПОЗИТ
АТАЛОГ
НЕФТЕГАЗОВОГО ОБОРУДОВАНИЯ
И УСЛУГ – 2 ВЫПУСК
2007
«СКБ СПА», ОАО
Механизмы МЭП
МЭП-6300-IIВТ4-03 МЭП-IIВТ4
Наименование
изделия
Потреб-
ляемая
мощность,Вт
Тип двигателя
и управляющего
устройства
Габаритные
размеры,
мм
Мас-
са
кг
Тип блока сигна-
лизации положе-
ния выходного
органа
ТУ 25-7551.0005-90
Сертификат соответствия № РОСС RU.ГБ04.В00247
МЭП-2500/63-160-IIBT4
МЭП-6300/160-160-IIBT4
МЭП-2500/25-63-IIBT4
МЭП-6300/63-63-IIBT4
МЭП-6300/10-63-IIBT4
МЭП-6300/5-25-IIBT4
МЭП-6300/63-160-IIВТ4
100
ДСТР-130-1,6-IIBT4
(380 В)
ФЦ-0620, ФЦ-0626,
БОР-2
320х380х650 50
БСПИ-10
БСПР-10
БСПТ-20
320х380х550
47
345
ДСТР-130-6,0-IIBT4
(380 В)
ФЦ-0620, ФЦ-0626,
БОР-2
52
СНЦИ.421313.021 ТУ
Сертификат соответствия № РОСС RU.ГБ04.В00389
МЭП-2500/63-40-IIВТ4-03
МЭП-6300/63-63-IIВТ4-03
МЭП-6300/63-25-IIВТ4-03
МЭП-6300/125-25-IIВТ4-03
МЭП-6300/125-40-IIВТ4-03
100
210
100
100
100
ДСТР112-IIВТ4
(380 В)
ФЦ-0620, ФЦ-0626,
БОР-2
270
250 440
270 250 480
270 250 440
270х250х440
270х250х440
15
16
15
15
15
БСПТ-26
МЭП-25000/10-100-IIBT4-03
МЭП-25000/16-160-IIBT4-03
МЭП-25000/25-250-IIBT4-03
МЭП-25000/25-100-IIBT4-03
МЭП-25000/40-160-IIBT4-03
МЭП-25000/63-250-IIBT4-03
545
АИМ-М63В4 IIBT4
(380 В)
ФЦ-0610, БОР-3
430 350
680
430 350 740
430 350 800
430 350 680
430 350 740
430 350 800
95
97
100
95
97
100
БСПТ-26
МЭП-25000/63-100-IIBT4-03
МЭП-25000/100-160-IIBT4-03
МЭП-25000/160-250-IIBT4-03
370
430 350 680
430 350 740
430 350 800
95
97
100
МЭП-40000/63-100-IIBT4-03
МЭП-40000/100-160-IIBT4-03
МЭП-40000/160-250-IIBT4-03
545
430 350
680
430 350 740
430 350 800
95
97
100
МЭП-63000/25-100-IIBT4-03
МЭП-63000/40-160-IIBT4-03
МЭП-63000/63-250-IIBT4-03
545
430 350 680
430
350 740
430 350 800
95
97
100
Механизмы МЭМ
МЭМ-10/160-10РП-IIBT4-00 МЭМ-100/160-10-IIBT4-99
Наименование
изделия
Потреб-
ляемая
мощность,
Вт
Тип двигателя
и управляющего
устройства
Габаритные
размеры,
мм
Масса
кг
Тип блока сигна-
лизации положе-
ния выходного
органа
СНЦИ.421312.012 ТУ
Сертификат соответствия № РОСС RU.ГБ04.В00568
МЭМ-16/63-10-IIBT4-99
МЭМ-16/160-25-IIBT4-99
МЭМ-16/400-63-IIBT4-99
200
ДСТР-135-2,5-IIBT4
(380 В)
ФЦ-0620, ФЦ-0626,
БОР-2
350х250х340 20 БСПТ-26
117
K
ОМПОЗИТ
АТАЛОГ
НЕФТЕГАЗОВОГО ОБОРУДОВАНИЯ
И УСЛУГ – 2 ВЫПУСК
2007
«СКБ СПА», ОАО
Наименование
изделия
Потреб-
ляемая
мощность,
Вт
Тип двигателя
и управляющего
устройства
Габаритные
размеры,
мм
Масса
кг
Тип блока сигна-
лизации положе-
ния выходного
органа
МЭМ-100/25-10-IIBT4-99
МЭМ-100/63-25-IIBT4-99
МЭМ-100/160-63-IIBT4-99
580
АИМ-М63В4 IIBT4
(380 В)
ФЦ-0610, БОР-3
368х358х358 30 БСПТ-26
МЭМ-100/160-10-IIBT4-99 280
ДСТР-135-6,0-IIBT4
(380 В)
ФЦ-0620, ФЦ-0626,
БОР-2
350х260х400 25
БСПТ-26
МЭМ-40/1000-63-IIBT4-99 280
ДСТР-135-2,5-IIBT4
(380 В)
ФЦ-0620, ФЦ-0626,
БОР-2
БСПТ-26
МЭМ-100/160-4-IIВТ4-03 430
ДСТР 135-IIВТ4
(380 В)
ФЦ-0626, БОР-2
540х320х335 37 БСПТ-26
СНЦИ.421312.010 ТУ
Сертификат соответствия № РОСС RU.ГБ04.В00379
МЭМ-10/160-10Р-IIBT4-00
МЭМ-10/160-10РП-IIBT4-00
45
ДСОР-68 (220 В)
БОР-1
254 190
160
254 190 225
7
8,5
БСПР-29
УРТ – устройства регулирующие трубопроводные
Сертификат соответствия РОСС RU.АЯ15.Н00417
Окончание табл.
УРТ применяются для автоматического регулиро-
вания процессами расхода и подачи жидких и газо-
образных сред в трубопроводах химических, неф-
техимических, нефтеперерабатывающих, пищевых,
целлюлозно-бумажных, фармацевтических и других
производств.
УРТ-З УРТ-Ш УРТ-ШТ
Наименование
изделия
Вид трубопровод-
ной арматуры
Dу
мм
Ру
МПа
Т
°С
Тип управления
УРТ-Ш
Кран шаровой
фланцевый
15-150
1,6 – 4,0 –40 – +200
Ручное
15-100
Электропривод
125-150
УРТ-Ш
Кран шаровой
приварной
20-200
1,6 – 4,0 –40 – +200
Ручное
20-100
Электропривод
125-200
УРТ-ШТ
Кран шаровой
трехходовой
фланцевый
25-50
1,6 – 4,0 –40 – +200 Электропривод
65-200
УРТ-З
Затвор дисковый
поворотный
межфланцевый
50-150
1,6 –40 – +130 Электропривод
200-350
400-600
118
K
ОМПОЗИТ
АТАЛОГ
НЕФТЕГАЗОВОГО ОБОРУДОВАНИЯ
И УСЛУГ – 2 ВЫПУСК
2007
«СКБ СПА», ОАО
Примеры комплектации трубопроводной арматуры взрывозащищенными
механизмами ОАО «СКБ СПА»
МЭО-40-IIВТ4-93 МЭО-250-IIВТ4-93
на шаровом кране на шаровом кране
ЗАО «Фобос» ООО «ИК Энепред-Ярдос»
Тип трубопроводной
арматуры.
Производитель
Назначение и область применения
Ду,
мм
Ру,
МПа
Т, °С Обозначение механизма
Кран шаровой ФБ-39,
г. Рыбинск
Для дистанционного и автоматиче-
ского управления потоками жидких
и газообразных сред в технологи-
ческих процессах нефтеперераба-
тыва-ющей, химической и других
отраслях промышленности для экс-
плуатации в помещениях и наружных
установках, в которых могут образо-
вываться взрывоопасные смеси
15-150 1,6
Не более
160
МЭО-40-IIВТ4-93
МЭО-100-IIВТ4-93
МЭО-250-IIВТ4-93
Кран шаровые запорные
или регулирующие,
ООО «ИК Энепред-Яр-
дос» г. Москва
10 – 100 1,6-20
Не более
200
МЭО-16-IIВТ4-93Ф
МЭО-40-IIВТ4-93Ф
МЭО-100-IIВТ4-93
МЭО-250-IIВТ4-93
Затворы поворотные
дисковые,
ЗАО «АРМАТЭК»
г. Санкт-Петербург
50-600
0,6; 1,0;
1,6
Не более
140
МЭО-40-IIВТ4-93
МЭО-100-IIВТ4-93
МЭО-250-IIВТ4-93
МЭО-2000-IIВТ4-93
Краны шаровые КШ,
НПФ «ПРИС»
г. Нижнекамск
20; 50; 100 1,6; 4,0
Не более
180
МЭО-40-IIВТ4-93
МЭО-100-IIВТ4-93
МЭО-250-IIВТ4-93
Краны шаровые,
МК «СПЛАВ»
г. Новгород
10; 15; 20;
25; 32; 50;
65; 80;
100; 150
1,6; 2,5;
4,0; 6,3;
10; 16
До 190
МЭО-40-IIВТ4-93
МЭО-100-IIВТ4-93
МЭО-250-IIВТ4-93
Затворы регулирующие
дисковые,
Семеновский арматурный
завод
г. Семенов
Нижегородской обл.
50; 80;
100; 150 0,6 До 200 МЭО-40-IIВТ4-93
Усилительные устройства (пускатели бесконтактные)
ФЦ-0626 БОР-1 БОР-2 БОР-3
Тип изделия Назначение, основные характеристики
Усилители тиристорные трехпозицион-
ные
ФЦ-0613
ФЦ-0626
Код ОКП 42 1821
ТУ 311-92 СНЦИ.421235.003 ТУ
ТУ 311-92 СНЦИ.421235.002 ТУ
Для бесконтактного управления трехфазными электродвигателями электрических
исполнительных механизмов.
Осуществляют пуск, останов, реверс электродвигателя. Усилитель ФЦ-0613 осуще-
ствляют также торможение и защиту электродвигателя от перегрузки и сигнализацию
об отказах.
Входные сигналы – изменение состояния контактных или бесконтактных ключей (ФЦ-
0613, ФЦ-0626); импульсы двухполупериодного выпрямленного синусоидального
напряжения (24±6) В с непрерывным изменением скважности (только для ФЦ-0613).
Выходной сигнал – замыкание (размыкание) выходных бесконтактных ключей.
Максимальный коммутируемый ток 4 А для ФЦ-0626, 7А – для ФЦ-0613. Масса 7 кг.
Питание: для ФЦ-0626 – трехфазная сеть 220/380 В, 230/400 В, 240/415 В 50 Гц или
220/380 В 60 Гц; для ФЦ-0613 – только 220/380 В 50 Гц. Габариты 195 302 117 мм.
119
K
ОМПОЗИТ
АТАЛОГ
НЕФТЕГАЗОВОГО ОБОРУДОВАНИЯ
И УСЛУГ – 2 ВЫПУСК
2007
«СКБ СПА», ОАО
Тип изделия Назначение, основные характеристики
Блок оптореле
Б О Р-1
Код ОКП 42 1898
СНЦИ. 423142.002 ТУ
Для бесконтактного (оптосимисторного) управления нагрузками в однофазной сети
переменного тока (включая электромагнитные пусковые устройства, а также электро-
двигатели в реверсивном режиме) по двум изолированным и независимым друг от
друга каналам управления.Количество нагрузок в каждом канале – 2.
Входные сигналы – состояния контактных или бесконтактных ключей.
Максимальный ток по входам управления (в открытом состоянии) – 15 мА.
Максимальное действующее значение коммутируемого тока: 3 А при ПВ –25 % и дли-
тельности управляющего импульса не более 100 сек; 1 А – непрерывно. Питание 220
В, 50 Гц.
Потребляемая мощность 4 Вт. Масса 1,5 кг.
Габариты 60 162 164 мм.
Блок оптореле
Б О Р-2
Код ОКП 42 1898
СНЦИ. 423142.003 ТУ
Сертификат соответствия № РОСС
RU.АЯ15.Н00394
Для бесконтактного (оптосимисторного) реверсивного управления трехфазным син-
хронным (асинхронным) электродвигателем переменного тока.
Входные сигналы-состояния контактных или бесконтактных ключей.
Максимальный ток по входам управления (в открытом состоянии)-15 мА.
Максимальное действующее значение коммутируемого тока: 3 А при ПВ -25 % и дли-
тельности управляющего импульса не более 100 сек; 1 А непрерывно.
Пауза между размыканием и замыканием ключей при мгновенном реверсе 40-50 мс.
Питание 220/380 В, 50 Гц.
Потребляемая мощность 6 Вт. Масса блока 1,5 кг.
Габариты 60 162 164 мм.
Блок оптореле
Б О Р-3
Код ОКП 42 1898
СНЦИ. 423142.003 ТУ
Сертификат соответствия № РОСС
RU.АЯ15.Н00394
Предназначен для бесконтактного (оптосимисторного) реверсивного управле-
ния трехфазным синхронным (асинхронным) электродвигателем переменного
тока. Имеет схему защиты электродвигателя от перегрузок, а также выход сиг-
нализации срабатывания защиты и дополнительный вход блокировки управле-
ния. Входные сигналы – состояния контактных или бесконтактных ключей. Мак-
симальный ток по входам управления (в открытом состоянии) – 20 мА.
Максимальное действующее значение коммутируемого тока: 3 А при ПВ -25 % и
длительности управляющего импульса не более 100 сек; 1 А – непрерывно.
Пауза между размыканием и замыканием ключей при мгновенном реверсе 40-
50 мс. Питание 220/380 В, 50 Гц.
Потребляемая мощность – не более 10 Вт.
Масса блока 1,5 кг.
Габариты 80х162х164 мм.
г. Чебоксары, пр. И. Яковлева, 1
Для переписки: 428000, РФ, г. Чебоксары, а/я 63
Тел.: (8352) 30-51-73
Факс: (8352) 21-25-29
E-mail: admin@skbspa.ru
www.skbspa.ru
КОНТАКТНАЯ ИНФОРМАЦИЯ:
Окончание табл.
120
K
ОМПОЗИТ
АТАЛОГ
НЕФТЕГАЗОВОГО ОБОРУДОВАНИЯ
И УСЛУГ – 2 ВЫПУСК
2007
Общество с ограниченной ответственностью
«Соттел»
Россия, Московская область, г. Пушкино, ул. Учинская, д. 1
Тел./факс: +7 (495) 746 6298
E-mail: info@vsedetali.ru
www.vsedetali.ru
Компания «Соттел» является представительством немецкой компании
«HYDRAULIK TECHNIK PNEUMATIK»
Поставка запасных частей «до дверей»
По договоренности с клиентом может осущест-
вляться доставка заказа до предприятия.
Оперативность
Специалисты компании в кратчайшие сроки от-
ветят на Ваши вопросы. Средний СРОК ПОСТАВ-
КИ – 7-14 дней.
Гарантии
Поставленное оборудование обеспечивается
гарантийными обязательствами фирм постав-
щиков.
Индивидуальный подход
Согласование условий поставок, исходя из по-
требностей клиента.
Мы предлагаем свои услуги по комплексной
поставке любого вида запасных частей, ком-
плектующих и расходных материалов для произ-
водственного оборудования напрямую от зару-
бежных производителей, взяв на себя вопросы
по таможенному оформлению груза и его транс-
портировке.
Мы поставляем ПНЕВМАТИКУ, ГИДРАВЛИКУ,
МЕХАНИКУ, а также ремни, цепи, подшипники
и т.д.
Мы поставим Вам ЛЮБУЮ запасную часть,
произведенную на заводах Германии, Англии,
Польши, Италии и других стран ЕС.
Компания «Соттел» дает возможность получать все
запасные части и комплектующие от единого постав-
щика и не тратить время, средства на работу с не-
сколькими фирмами.
Качество товара и услуг
Имея тесные и давние связи с представительствами
известных промышленных фирм со всего мира, пред-
лагаем Вам быстрое и гибкое решение вопросов по
поставке интересующего Вас оборудования и запча-
стей. Специалисты высокой квалификации обеспечи-
вают качественный уровень сервиса, поставку обору-
дования, запасных частей.
Содействие
Профессиональные консультации по всем тех-
ническим вопросам. Подбор аналогов, работа
с конкретным зарубежным поставщиком по за-
просу клиента.
Широкая география партнерства
Поставки оборудования и запчастей в любой регион
России
Пытаясь максимально удовлетворить спрос на ком-
плектующие к промышленному оборудованию, мы ве-
дем непрерывную работу с передовыми западными
производителями, которые в максимально сжатые
сроки могут выполнить любой, даже нестандартный,
заказ покупателя. Преследуя задачу быть первым
среди лучших, мы тщательно выбираем партнеров
по бизнесу, удовлетворяющих следующим нашим
требованиям: высокое качество продукции, прием-
лемые цены, минимальные сроки поставки.
«HYDRAULIK TECHNIK PNEUMATIK» — Ваш генеральный партнёр
в модернизации и обслуживании производства!
121
K
ОМПОЗИТ
АТАЛОГ
НЕФТЕГАЗОВОГО ОБОРУДОВАНИЯ
И УСЛУГ – 2 ВЫПУСК
2007
Общество с ограниченной ответственностью
«СПЕЦИАЛИЗИРОВАННОЕ КОНСТРУКТОРСКОЕ БЮРО
«Спецтехника»
443011, г. Самара, а/я 11779
Т./ф.: (846) 260-77-74, 260-44-67
Директор – Владимиров Олег Владимирович
E-mail: spectehnika@mail.ru
www. defektoskop.ru
http://specteh.narod.ru
ПРАЙС-ЛИСТ
ЦЕНЫ ДАНЫ БЕЗ УЧЕТА НДС (18%)
Наименование Цена
РАДИОГРАФИЯ
Р/трубка для апп. Арина-1,-2/
05,3, Шмель-250
10620/
12390
Источник питания 24В для аппарата
Арина-3, -5, -7
13400
Приспособление ПАУК-1 для
крепления р/апп. (Арина, Пион) к трубе
1850
Приспособление ПАУК-2 для крепления р/апп.
(Арина, Пион) к резервуару или трубе
2200
Приспособление ПАУК-3 для резерв. 3200
Дозиметр ДБГ-01Н 7000
Дозиметр ДБГ-06Т 9980
Дозиметр ДКС-04 7400
Дозиметр ДКС-АТ1123 75100
Дозиметры ДКС-96Г 52200
Дозиметр ДРГ-01-Т1 11200
Дозиметр РКСБ-104 бытовой 2700
Дозиметр РКС-107 4800
Дозиметр ИД-02 с ЗУ 15000
Дозиметр РМ-1203М (с часами) 10560
Цифровой дозиметр ДКС-АТ3509 13000
Цифровой дозиметр ДКГ-АТ2503 8700
Персональный дозиметр ДКР-04 9020
Альбом р/снимков фирмы AGFA 68700
Альбом р/снимков (Россия) 20 снимков 11550
Альбом р/снимков (Россия) 40 снимков 16900
Р/пл. AGFA D4,D5,D7 NIF 30х40,100л 5700
Наименование Цена
Р/пл. AGFA F8 NIF 30х40,100л 7800
Р/пл AGFA CP-BU NEW 30х40,100л 1890
Р/пл. KODAK INDUSTREX HS-800 30х40, 100л 7500
Р/плFOMADUX RX,R4,R5,R730х40,50л 3900
Р/пл. РТ-1 (Тасма) 30х40,75л 5860
Проявитель AGFA G128 5л на 25 р-ра 1100
Фиксаж AGFA G328 5л на 25 л р-ра 850
Проявитель KODAK INDUSTREX 5л на 20л р-ра 1200
Фиксаж KODAK INDUSTREX 5л на 20л р-ра 920
Проявитель ТРТ-310ПК канистра 5л
на 20л р-ра
900
Фиксаж ТРТ-310ФК канистра 5л
на 20л р-ра
750
Проявитель (фиксаж) Рентген-2,
ТРТ-301 на 1,5/3/5/15л
80/90/
110/260
Бумага неактиничная 260
Экраны РЕНЕКС УПВ-2 30х40 2170
Экраны KYOKKO SMP-308 30х40 5800
Экран свинцовый 0,05х30х40 (Германия) 400
Экран свинцовый 0,1х30х40 (Германия) 700
Экран свинцовый 0,2х30х40 (Германия) 1200
Знаки маркировочные N 1-8 2000
Эталон чувствительности канавочный N11,
N12, N13 с атт., без атт.
130/80
Эталоны чувствительности проволочные
N11,N12,N13,N14 (10шт)
500
Кассеты гибкие в ассортименте 60
122
K
ОМПОЗИТ
АТАЛОГ
НЕФТЕГАЗОВОГО ОБОРУДОВАНИЯ
И УСЛУГ – 2 ВЫПУСК
2007
«СКБ «Спецтехника», ООО
Наименование Цена
Кассеты гибкие морозостойкие 100
Магнитные держатели 150
Пояс маркировочный 1,0м 500
1,5м; 1,8м 600
2,5м 700
3,2м 800
4,2м; 4,5м 900
Линейка оптической плотности 800
Трафарет несплошностей 800
Шаблон р/графа УШР-1,УШР-2,УШР-3 700
Негатоскоп Н-85/220 21590
Негатоскоп НС 85х400 21590
Негатоскоп НГС-1 (экран 400х120) 24900
Негатоскоп ОД-41НМ (экран 350х110) 21400
Негатоскоп Н-2 (экран 300х120) 15200
Негатоскоп НД-2 с денситометром 22400
Денситометр DD5005-220 10900
Денситометр ДНС-2 14500
Денситометр ОФ-10ДЦ 15900
Система авторасшифровки МАРС
Система обработки Uniscop
Знак «Радиационная опасность» 150
Набор «Радиационная опасность» (1км ленты, 5
знаков, 5 стоек)
4600
Лента для ограждения (250м) 400
Лента «Осторожно, радиация» (250м) 600
Фотофонарь 1000
Пинцет фотографический 100
Фотокювета 500х400 250
Фотокювета 300х400 200
Фотокювета 240х300 150
Ножницы гильотинные НГ-430 1500
Фоторезак рольный STEIGER R-48 3200
Таймер 105
УЛЬТРАЗВУК
Дефектоскоп А1212 Мастер Профи 133000
Дефектоскоп УД3-71 89800
Дефектоскоп УД-21Р 95200
Наименование Цена
Дефектоскоп УД2-12 55400
Блок питания к УД2-12 3000
Зарядное уст-во к УД2-12 2800
Кабель соединительный к УД2-12 900
Преобразователи к УД2-12 от 1000
Дефектоскоп УД2-17 137300
Дефектоскоп УД2-70 123000
Дефектоскоп Сканер (Скаруч) 135000-
387000
Дефектоскоп УД2В-П45/УД2В-П46 117000/
134000
Дефектоскоп УД2-102 (Пеленг) 129690-
162200
Дефектоскоп УД3-103 (Пеленг) 138400-
161200
Дефектоскоп УД3-204 (Галакт) 175000
Дефектоскоп USM 22 ок
200000
Дефектоскоп USM 25 ок
300000
Толщиномер УТ-80 18400
Толщиномер УТ-82 20000
Толщиномер УТ-93П (6 преобраз.) 16800
Блок питания к УТ-93П 500
Зарядное уст-во к УТ-93П 500
Кабель соед. К УТ-93П 900
Преобразователи к УТ-93П от 2500
Толщиномер УТ-96 (взрывобезопас.) 46000
Толщиномер УТ-98,УТ-99 (прециз.) 25300
УТ-301 (с памятью, 3 преобраз.) 19800
Толщиномер Булат-1П 17700
Булат-1М 22900
Булат-1S 29000
Толщиномер ТУЗ-1 28800
Толщиномер DM 4DL (DM 4, DM 4E)
ок.100000
Толщиномер DM 2 76300
Толщиномер ТТ100 16000
Любые преобразователи
К-т стандартных образцов КОУ-2 8600
Стандартный образец СО-1 3500
