ПРИЛОЖЕНИЕ 8

Данные

ИНДУКЦИОННОЙ

катушки ротаметров РЭД

Наименование данных

Провод

Диаметр провода, мм

Число витков ...

Сопротивление, ом . .

Модель прибора 3101, 3102,

3103, 3106

номер обмотки

ПЭВ-2

0,27

3200

(2X1600)

58,5

ПЭВ-2

0,27

1000

(2X500)

22 5

Модель прибора 3104, 3107

номер обмотки

ПЭВ-2

0,27

3800

(2X1900)

50,5

ПЭВ-2

0,27

1000

(2X500)

20,5

ПРИЛОЖЕНИЕ 9

Основные данные реверсивного электродвигателя РД-09

Число обмоток статора 2

Число пар полюсов на каждую обмотку 2

Потребляемая мощность, ва 14

Число оборотов ротора в минуту 1200

Максимальный крутящий момент, Г см 100

Число витков на каждом полюсе 2000

Диаметр провода (ПЭМ) обмотки, мм 0,14

Емкость конденсатора сдвига фаз, мкф 1

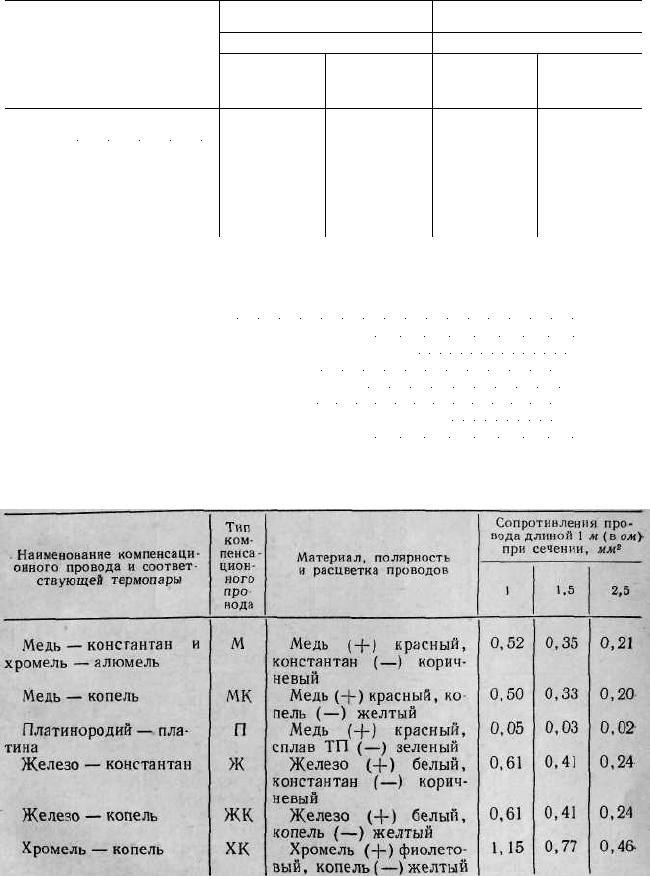

ПРИЛОЖЕНИЕ 10

Характеристики компенсационных проводов

Марки компенсационных проводов: КПО и КПС (двухжильные жесткие)

КПГО (двухжильные гибкие), ПК-8, ПК-9, ПК-10 (двухжильные гибкие,

термоустойчивые с дельта-асбестовой изоляцией).

261

ПРИЛОЖЕНИЕ 11

Градуировка малоупотребительных термопар

Температура,

°С

100

200

300

400

500

600

700

800

Термоэлектродвижущая сила, мв

железо—копель

5,75

12,00

18,10

24,55

30,90

37,40

44,10

51,15

железо — кон-

стантан

5,15

10,60

16,25

21,90

27,60

33,35

39,30

45,50

медь — копель

4,75

10,29

16,48

23,13

30,15

37,47

—

медь — констан-

тан

4,16

8,87

14,13

20,04

26,19

ПРИЛОЖЕНИЕ 12

Градуировка солемеров РЭС-106 и РЭС-111

Условное солесодер-

жание, мг/кг

0,2

0,4

0,6

0,8

1,0

1,2

1,4

1,6

1,8

2,0

Сопротивление дат-

чика, ом

1692,5

846,8

564,2

423,1

338,5

282,1

241,8

211,6

188,1

169,3

Условное солесодер-

жание, мг/кг

2,2

2,4

2,6

2,8

3,0

3,2

3,4

3,6

3,8

4,0

Сопротивление дат-

чика, ом

153,9

141,0

130,2

120,9

112,8

105,8

99,6

94,0

89,1

84,6

ПРИЛОЖЕНИЕ 13

Обмоточные провода

Марка

провода

ММ

ПЭЛ

ПЭЛ-БЖ

ПЭЛШО

ПЭЛБО

Материал и изоляция

Медные провода

Провод без изоляции

Лакостойкая эмаль

Провод, очищенный от фер-

ромагнитных примесей, эмали-

рованный

Лакостойкая эмаль и один

слой шелка

Лакостойкая эмаль и один

слой хлопчатобумажной пряжи

Примеры применения

Токопроводы, монтажные

элементы

Обмотки рамок

Обмотки рамок высокочувст-

вительных приборов

Выводы катушек, обмотки

трансформаторов и рамок

Неподвижные катушки, об-

мотки возбуждения

262

Продолжение прилож. 13

Марка

провода

ПЭВ

МГШД-К

ПЭМТ

ПЭММ

ПЭК

ПЭМС

ПЭВММ-1

Материал и изоляция

Высокопрочная эмаль

Провод гибкий, с двойной

оплеткой из шелка капрона

Провода из сплавов

сопротивления

Манганин эмалированный

твердый

Манганин эмалированный

мягкий

Константан эмалированный

Манганин стабилизирован-

ный эмалированный

Манганин мягкий, высоко-

прочная эмаль

Примеры применения

Обмотки рамок и силовых

трансформаторов

Выводы обмоток катушек,

трансформаторов, монтажные

соединения

Высокоомные добавочные соп-

ротивления

Добавочные сопротивления и

шунты

Реостаты, сопротивления не-

высокого класса точности

Добавочные сопротивления и

шунты высокого класса точ-

ности

Добавочные сопротивления с

повышенной электрической изо-

ляцией

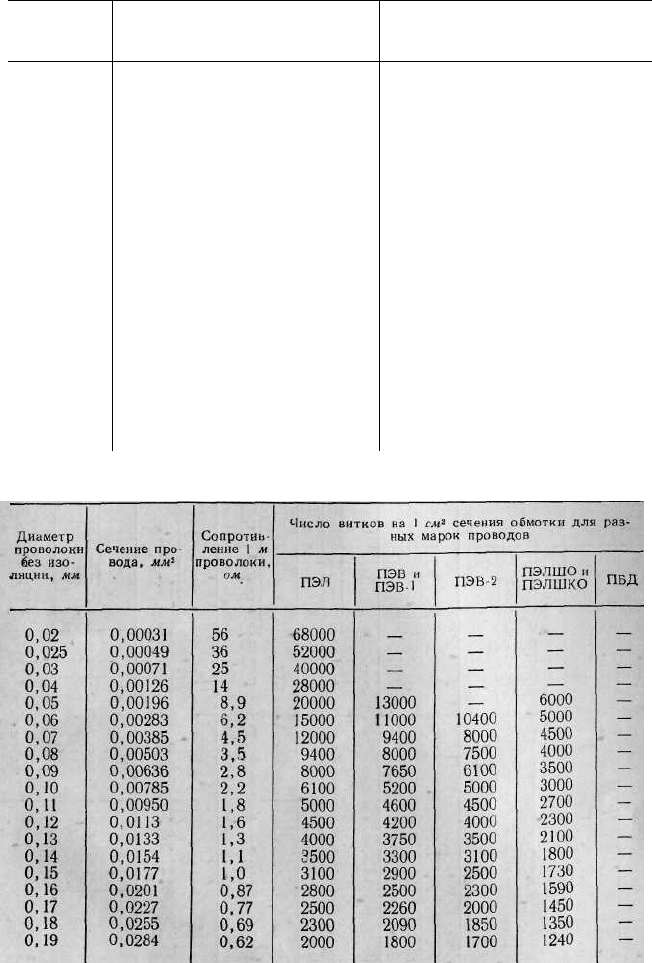

ПРИЛОЖЕНИЕ 14

Данные для расчета обмоток из медных проводов

263

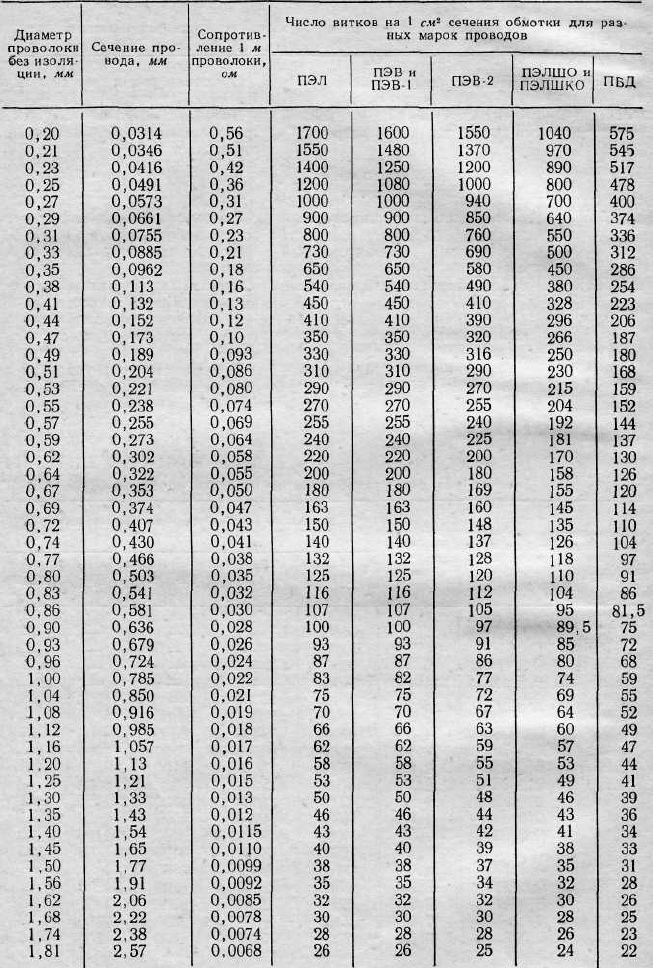

Продолжение прилож. 14

264

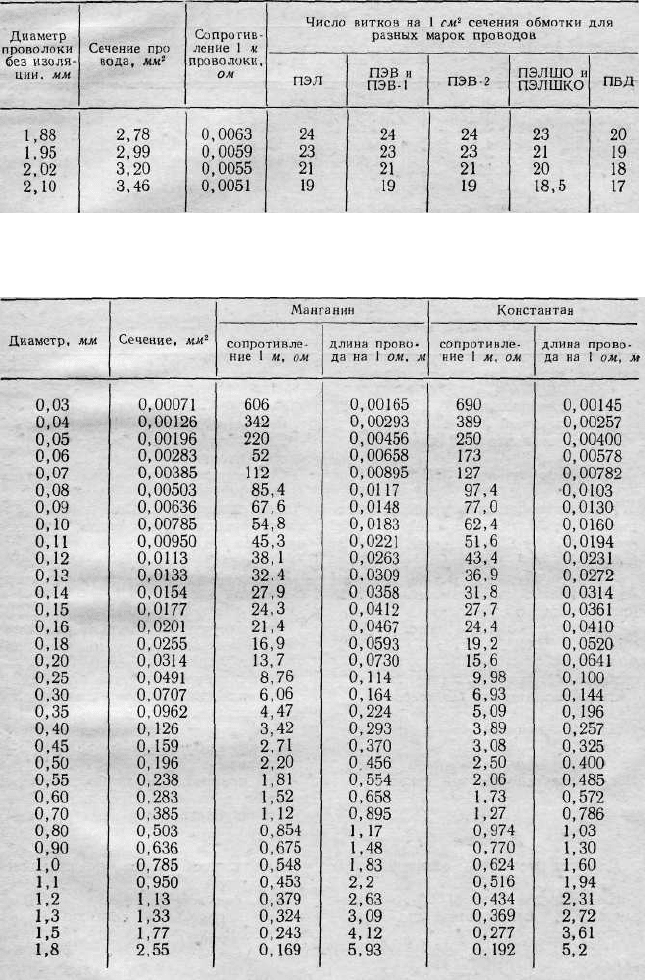

ПРИЛОЖЕНИЕ 15

Данные для расчета сопротивлений из манганиновых

и константановых проводов

265

Продолжение прилож. 14

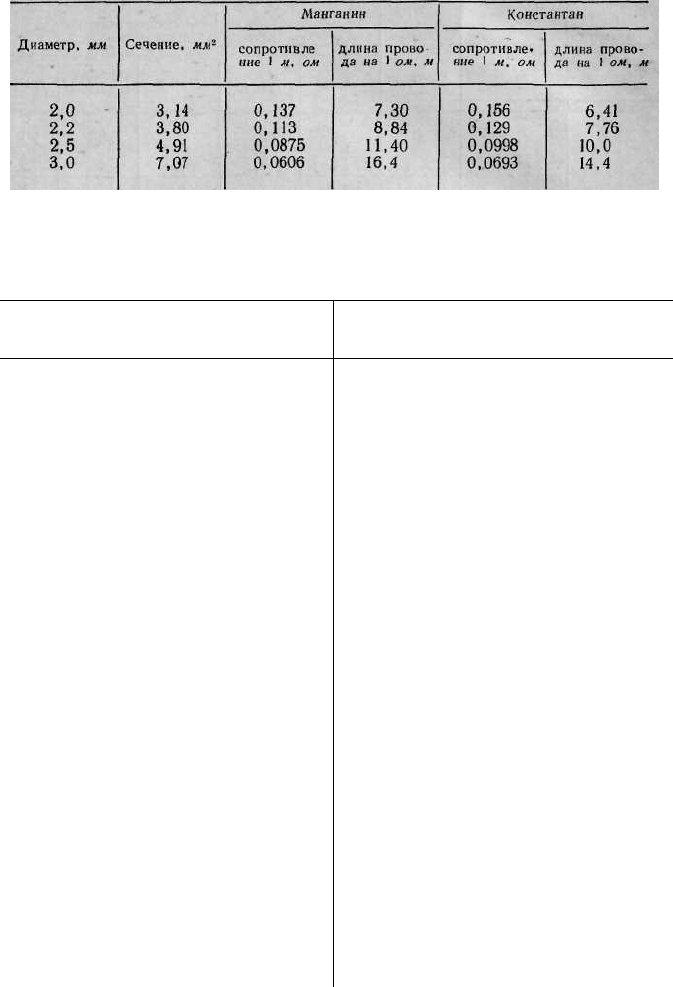

Продолжение прилож. 15

Примечание. Сопротивления подсчитаны для удельного сопротивления манганина

0,43 ом

мм

/м и для удельного сопротивления константана 0,49 ом · мм

/м.

ПРИЛОЖЕНИЕ 16

Вспомогательные материалы, применяемые при ремонте приборов

Наименование и марка материала

Лакокрасочные материалы

Грунт глифталевый № 138, ГФ-020

Грунт лаковый АЛГ-1

Нитрошпаклевка АШ-30

Шпаклевка лаковая ЛШ-2

Нитролаки (цапонлаки): № 951 (бес-

цветный), № 955 (черный), № 956

(красный), № 959 (зеленый), № 964

(синий)

Эмали масляные: А-12Ф (черная)

№ 2086 (черная полуматовая), № 1425

(серая), № 2013 (белая)

Эмали перхлорвиниловые: ПХВ-1

(белая), ПХВ-23 (серая), ХСЭ-25

(черная)

Эмаль «Муар» № 25 (черная)

Эмаль молотковая ПЭ (серая)

Лак бакелитовый

Лак шеллачный и сухой шеллак

Замазки

Меловая (мел 75%, олифа 25%)

Бакелитовая (гипс) 60%, черная

эмаль 10%, бакелитовый лак 30%)

Примеры применения

Покрытие металлов под окраску

Покрытие дюралюминия

Для выравнивания поверхности по-

сле грунтовки

Для выравнивания деревянных по-

верхностей

Для окраски металла, дерева, бу-

маги, стекла, места спаев, стрелок

приборов

Окраска корпусов, оснований и ци-

ферблатов шкал

Покрытие металлических и дере-

вянных поверхностей, устойчивое про-

тив атмосферных воздействий

Декоративное покрытие корпусов

Механически прочное и влагозащит-

ное покрытие корпусов приборов

Для пропитки и склеивания обмо-

ток окраски деталей из гетинакса и

текстолита

Для покрытия деревянных поверх-

ностей, приклейки букс к рамкам

фиксации балансировочных грузиков

Для вмазки стекол в металличе-

ские корпуса

Для приклейки стекол к карболи-

говым корпусам и склейки стекол

между собой

266

Продолжение прилож. 16

Наименование и марка материала

Менделеевская (канифоль 60%,

воск 15%, железо 23%, льняное

масло 20%)

Клеи

Поливинилацетофенольный БФ-2

Нитроцеллюлозный АК-20

Карбинольный

Белковый (казеиновый)

Припои

ПОС-60 (олово 60%, свинец 40%)

ПОС-40 (олово 40%, свинец 60%)

ПОС-30 (олово 30%, свинец 70%)

ПМЦ-36 (медь 36%, цинк 74%)

ПМЦ-54 (медь 54%, цинк 46%)

ПСр12 (серебро 12%, медь 36%,

цинк 52%)

ПСр25 (серебро 25%, медь 40%,

цинк 35%)

ПСр70 (серебро 70%, медь 26%,

цинк 4%)

ПОСК-50 (олово 50%, кадмий 18%,

свинец 32)

Примеры применения

Для изоляции от влаги, для плом-

бирования приборов

Для склеивания пластмассы, ме-

талла, органического стекла

Склеивание целлулоида, пропитка

рамок, приклеивание букс к рамкам

Склеивание пластмасс, металла,

стекла, слюды

Наклейка бумаги на металлическое

основание для шкал

Пайка меди, серебра и никеля

Пайка монтажных соединений схем

Пайка нетокопроводящих деталей

Пайка медных сплавов

Пайка бронзы и стали

Пайка латуни (неответственные де-

тали)

Пайка латуни, стали, меди

Пайка меди, латуни, вольфрама,

серебра, платины

Пайка легкоплавких металлов

ПРИЛОЖЕНИЕ 17

Рецепт изготовления чернил для самопишущих приборов

Дистиллированная вода 8 г

Краситель ЭОЗИН 50 г

Глицерин динамитный 150 г

Сахар пищевой 225 г

Фенол кристаллический 12 г

267

Краситель растворяют в 0,25 л дистиллированной воды, добавляют са-

хар, глицерин и фенол. Полученную смесь растворяют в полном объеме дис-

тиллированной воды и кипятят в течение 30 мин. Горячий раствор фильтру-

ют через гигроскопическую вату и охлаждают. Чернила могут использоваться

при температуре окружающей среды от 0 до 50°С.

ПРИЛОЖЕНИЕ 18

Перечень стандартов по отдельным видам приборов

Наименование приборов

Термометры сопротивления медные и платино-

вые

Термопары хромель—копель, хромель—алюмель,

платина—платинородий

Пирометры радиационные типа РАПИР

Счетчики газоротационные типа PC

Счетчики газовые клапанные типа ГКФ

Манометры и вакуумметры пружинные показы-

вающие

Манометры самопишущие

Манометры грузопоршневые

Логометры и милливольтметры пирометрические

Приборы электроизмерительные

Шифр стандарта

ГОСТ 6651—59

ГОСТ 6616—61

ГОСТ 6923—61

ГОСТ 8700—58

ГОСТ 5364—57

( ГОСТ 8625—59

ГОСТ 2405—52)

ГОСТ 7919—56

ГОСТ 8291—57

ГОСТ 9736—61

ГОСТ 1845—59

ЛИТЕРАТУРА

Алукер Ш Μ. Электроизмерительные приборы. Профтехиздат, 1962.

Андерс В. Р. Контрольно-измерительные приборы. Гостоптехиздат, 1958.

Бутусов И. В. Цифровые устройства для автоматического контроля,

измерения и управления. «Недра», 1964.

Вершинин Н. И., Верцайзер А. Л., Яковлев В. М. Автоматиче-

ский контроль. «Энергия», 1964.

Городовский А. Ф. Мосты постоянного тока. «Энергия», 1964.

Иванов В. М. Справочник по тепловому контролю и автоматике в чер-

ной металлургии. Металлургиздат, 1951.

Кошарский Б. Д. Справочник по приборам теплового контроля и авто-

регулирования для электростанций и промышленных котельных. «Энергия»,

1964.

Кузин М. Д., Патковский И. И. Теплотехнические контрольно-изме-

рительные приборы. Машгиз, 1959.

Кузнецов О. А. Автоматический контроль уровня раздела двух сред.

«Энергия», 1964.

Маликов С. Ф. Введение в технику измерений. Машгиз, 1952.

Михайлов П. А. Ремонт электроизмерительных приборов. «Энер-

гия», 1964.

Миронов К. Α., Шипетин Л. И. Теплотехнические измерительные

приборы. Машгиз, 1959.

Мурин Г. А. Теплотехнические измерения. Госэнергоиздат, 1951.

Мясковский Н. Г. Автоматизация производственных процессов и кон-

трольно-измерительные приборы. «Высшая школа», 1963.

Павленко В. А. Газоанализаторы. «Машиностроение», 1965.

Π о по в В. С. Электротехнические измерения и приборы. Госэнергоиз-

дат, 1958.

Смирнов А. А. Ремонт теплотехнических контрольно-измерительных

приборов. Гостоптехиздат, 1952.

Сорин Я. М., Лебедев А. В. Беседы о надежности. «Знание», 1964.

Туричин А. М. Электрические измерения. Госэнергоиздат, 1961.

Φ е с τ а Н. Я. Вопросы повышения надежности и точности средств полу-

чения и переработки информации для систем управления технологическими

процессами в химической промышленности. Журн. «Автометрия», 1965, № 1.

Чистяков С. Ф. Краткий справочник по теплотехническим приборам

и регуляторам. «Энергия», 1964.

Шилоносов М. А. Электрические контрольно-измерительные приборы.

Машгиз, 1959.
